ER图与关系模式

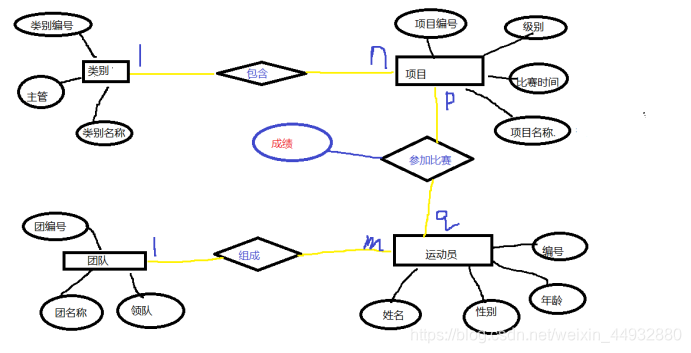

1.在校田径运动会中设置了各类比赛，每一比赛类别有类别编号、类别名称和主管等属性，每一比赛类别包含很多比赛项目；每一比赛项目有项目编号、项目名称、比赛时间和级别等属性；各个系团队有团编号、团名称、领队等属性，每一代表团有多名运动员组成，运动员有编号，姓名，年龄，性别等属性；每一名运动员可以参加多个比赛项目，每一比赛项目也有多名运动员参加，运动员参加比赛有成绩属性，成绩限定在0~7分。

  根据上述语义画出E-R图，并转化为关系模式。

比赛类别（类别编号，主管，类别名称）
比赛项目（项目编号，项目名称，比赛时间，级别）
运动员（编号，姓名，年级，性别）
团队（团编号，团名称，领队）
参加比赛（项目编号，运动员编号，成绩）

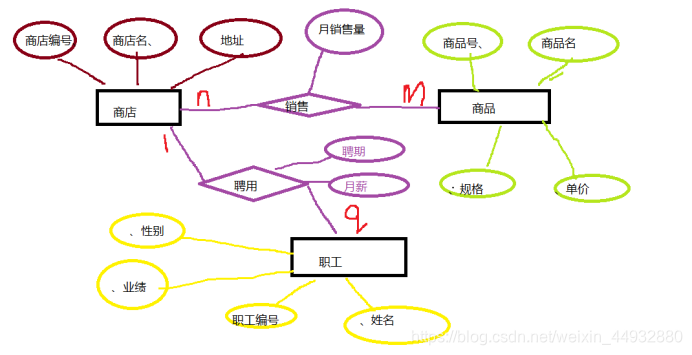

2. 设某商业集团数据库中有三个实体集。一是“商店”实体集，属性有商店编号、商店名、地址等；二是“商品”实体集，属性有商品号、商品名、规格、单价等；三是“职工”实体集，属性有职工编号、姓名、性别、业绩等。

商店与商品间存在“销售”联系，每个商店可销售多种商品，每种商品也可放在多个商店销售，每个商店销售多种商品，有月销售量；商店与职工间存在着“聘用”联系，每个商店有许多职工，每个职工只能在一个商店工作，商店聘用职工有聘期和月薪。

      根据上述语义画出E-R图，并转化为关系模式。

商品（商品号，商品名，规格，单价）
商店（商店编号，商店名，地址）
职工（职工编号，姓名，性别，业绩，商店编号，聘期，月薪）
销售（商店编号，商品号，月销售量）月销售量
