作为一名电子小白,前两天接到一个任务,设计一个二阶低通有源滤波器,上网一搜资料一大把,点进去一看全是公式什么的,我现在还不知道什么事传递函数,搞心态;其他不知道,但只知道要算出合适的电容电阻,但是时间紧没明白那些参数是什么,好烦,上面催的紧,我就一急之下上闲鱼找了一下,花了50块钱叫人画了一个,后来自己发现网上有计数器,直接生成,花50块叫人画的其实他也是这上面的画出来了,不知道怎么说好了,大冤种!
发大器可以去找个通用的运算发大器替代就行了,没有限制,只要调好电阻电容即可。
好好学技术,不然真的很被动。

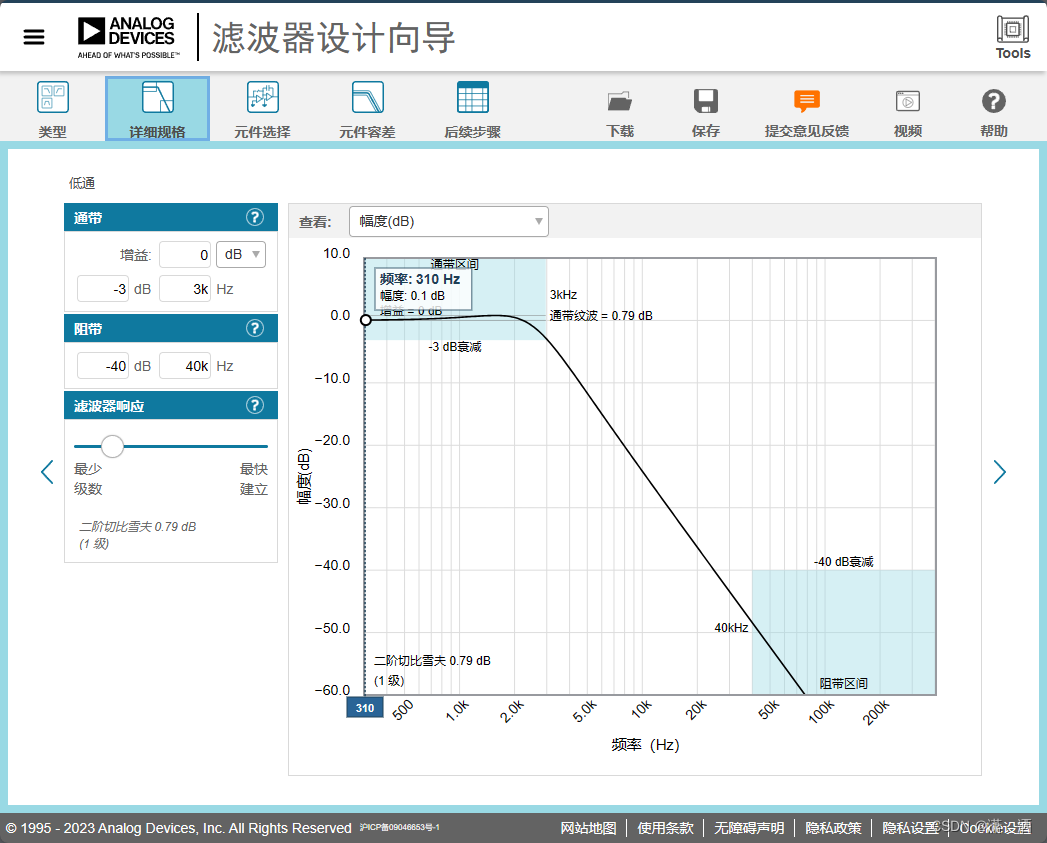

https://tools.analog.com/cn/filterwizard/
类似的网站应该很多,这个不合适再找。
(↑ 可以在左边那里调整电阻电容的值)
如果自己算的话,注意以下几点:
1、先确定电容的值,再取电阻值(因为电阻值的比较多);然后,电阻值不要太大(别几百千欧那种),这样衰减会很快(衰减就是,当输入的频率超过截止频率,这就是高频了,滤波电路就会把高频率削减下来,不是直接去掉的,而是把高频尽可能削弱。电阻太大,削减就会很快,在随着频率增大,削减越强,在还没到达截止频率的时候就开始削减了,这就是很快。
如果电阻小,那么削减就会很慢,小于截止频率时基本变化不大,只有大于截止频率时才会削减。)
(电阻太大,不仅削减高频,连低频也削)
2.频率大于截止频率时,频率每增加10倍,信号频率衰减10倍,即-20dB/10倍频。
(即,当输入信号的频率超过截止频率,这里就叫高频,输出的信号频率=高频的输入信号*0.707,即衰减了。)
3、截止频率对应的增益(dB)=-3dB; (记住就可以,不用看下面都行)
增益(dB) = 20log(A1/Ao);一般默认A1/Ao=0.707,log(0.707)=-0.15,所以得-3dB。
(A1、Ao是幅度)
一阶有源低通滤波:
fc=1/(2πRC);
二阶有源低通滤波器:
fc=1/(2πR1R2C1*C2);
(fc:截止频率;R:输入电阻;C:输入电阻与放大器之间的那个接地电容。)
(R1:输入电阻1;R2:输入电阻2;C1:输入电阻1与输入电阻2之间的那个接地电容;C2:输入电阻2与发大器之间的电容。)
有源滤波:其实就是加多了放大器才被称为有源;只是电阻电容组成,不是有源;
其实滤波在电阻电容那里就完成了,到放大器的输入口,已经是滤完的信号了。
