GJB151B CE101测试方法

3.1.1.1 CE101测试目的
本测试的目的是测量被测设备输入电源线（包括回线）上的传导发射,测试频率范围25Hz~10kHz.
3.1.1.2 CE101测试设备及基本要求
 测量接收机：25Hz～10kHz
 数据记录装置：绘制幅度—频率曲线及相应的极限值曲线，最小频率分辨率为1%，最小幅度分辨率为1dB
 信号发生器：25Hz～10kHz，正弦输出
 示波器
 电流探头
 精密电阻

3.1.1.3 CE101测试配置
3.1.1.3.1校准配置
在1kHz,3kHz,10kHz三个频点上施加校准信号，电平低于极限值６ｄＢ（为了保证系统的测试灵敏度），利用电阻和示波器检查电平值，以及验证波形，然后检查测试结果是否在±３ｄＢ范围内。

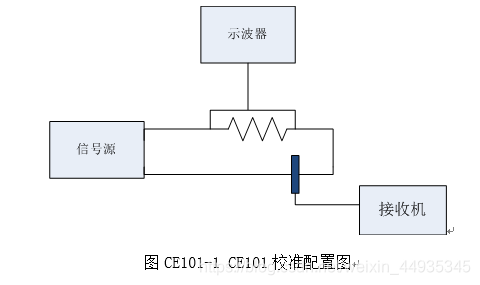

图CE101-1 CE101校准配置图
3.1.1.3.2 EUT测试配置
 探头距离LISN　5厘米，按照规定的带宽和扫描时间在25Hz~10kHz频率范围内对输入电源线进行测试

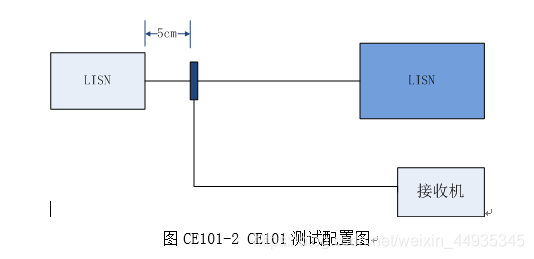

图CE101-2 CE101测试配置图
