软件工程概论 结构化分析与设计作业1

百度文库答案链接

需求陈述：

高考录取统分子系统有如下功能：

 (1) 计算标准分：根据考生原始分计算，得到标准分，存入考生分数文件；

 (2) 计算录取线分：根据标准分、招生计划文件中的招生人数，计算录取线，存入录取线件。

要求：用结构化方法学对高考录取统分子系统进行分析与设计，分别完成以下工作：

(1) [简答题]
①  给出高考录取统分子系统的功能模型（用数据流图表示）。

(2) [简答题]
② 给出高考录取统分子系统的软件体系结构（用模块结构图表示）。

第(1)问

(1) [简答题]

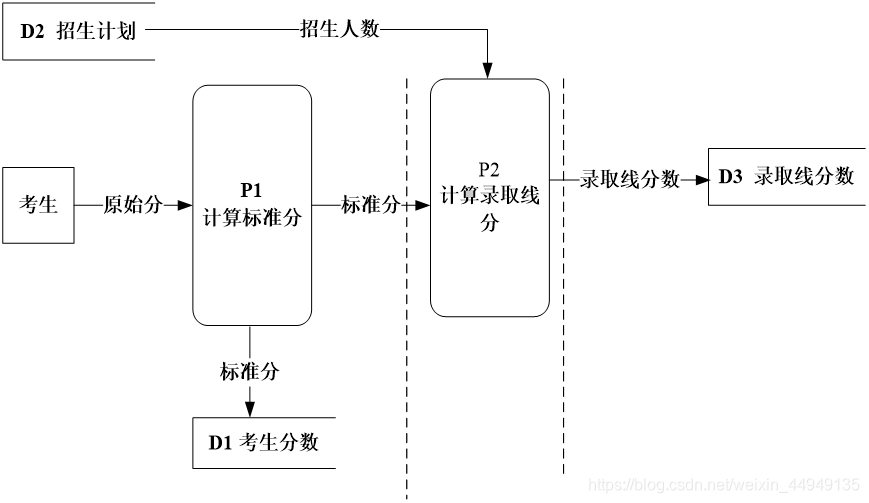

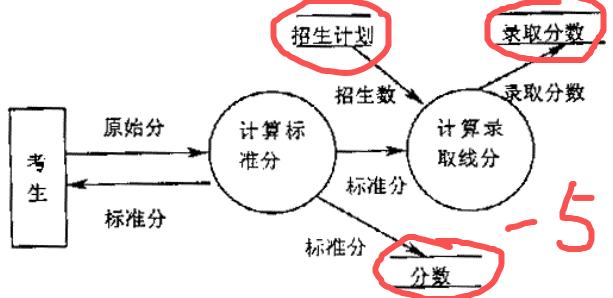

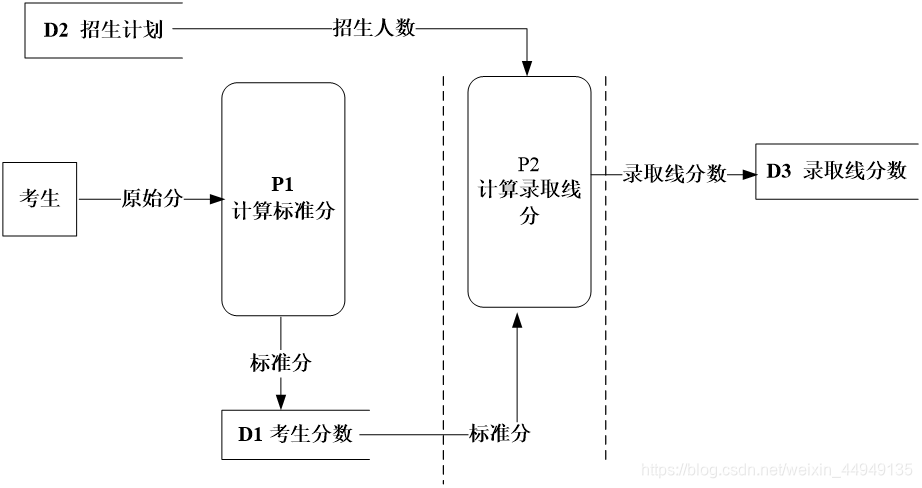

①  给出高考录取统分子系统的功能模型（用数据流图表示）。

第(2)问

(2) [简答题]
② 给出高考录取统分子系统的软件体系结构（用模块结构图表示）。

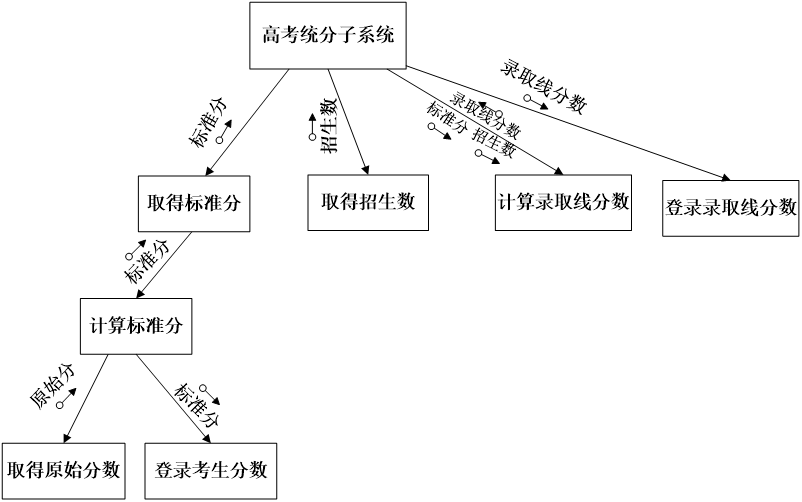

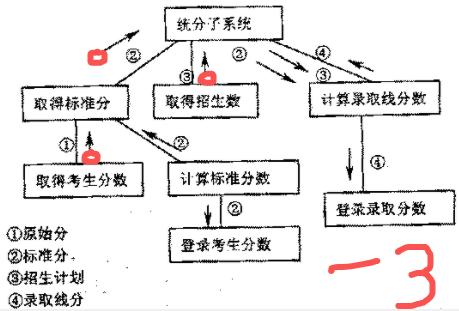

软件体系结构：

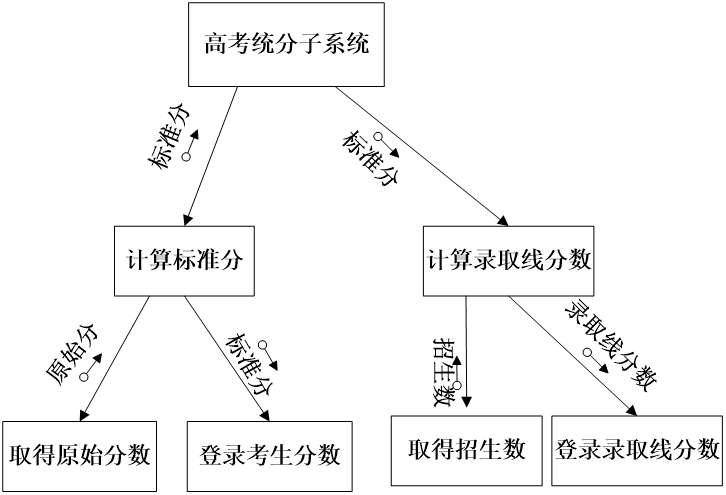

改进后的软件体系结构：
