计组（day5）8086指令系统——算术运算指令（乘除指令）

1. 乘法指令

分类： 无符号数乘法、有符号数乘法
寻址方式： 隐含寻址
操作数： 隐含目标操作数AX（DX），源操作数由指令给出。
功能： 两字节数相乘或两字相乘。两字节相乘结果放在AX，两字相乘结果高位放DX、低位放AX。
指令格式： MUL(IMUL) reg/mem

无符号数乘法指令与有符号数乘法指令的区别：
1） 操作数的性质不同，前者无符号，后者两乘数必须有符号。
2）对无符号数乘法，如果乘积的高半部分不为0，则CF=0F=1，代表AH或DX中包含乘积的有效数字；否则CF=OF=0。对有符号数乘法，若乘积的高半部分是低半部分的符号位的扩展，则CF=OF=0;否则CF=OF=1。对其他标志均无定义。
3）无符号数乘法指令中的源操作数应满足无符号数的表示范围，而有符号数乘法指令中给出的源操作数应满足带符号数的表示范围。

1.1 无符号数乘法（示例代码）

1）乘积的高半部分为0
① 09H*09H

code segment
start:
    MOV CL,09H
    MOV AL,09H
    MUL CL

    MOV AX,4C00H
    INT 21H
code ends
end start ;

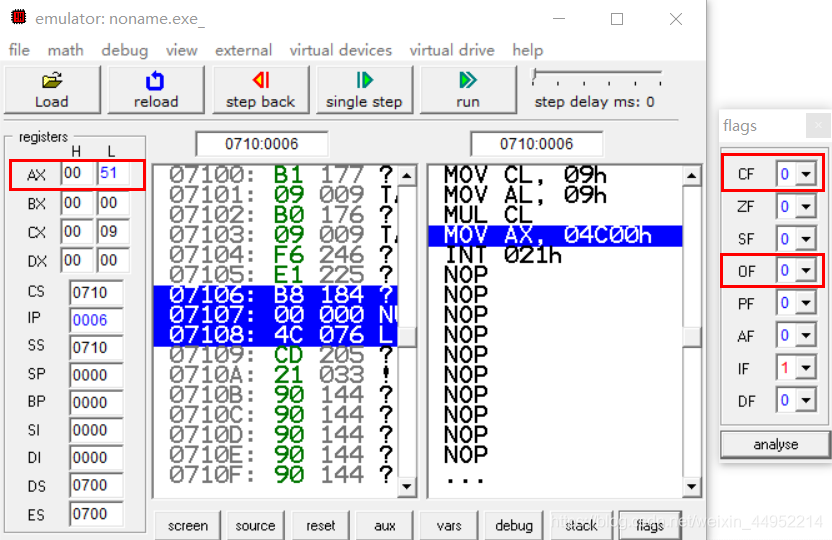

两字节相乘，观察下述结果中AH为0，代表AH中不包含乘积的有效字，并且标志位CF=0F=0。

② 0010H*0101H

code segment
start:
    MOV CX,0101H
    MOV AX,0010H
    MUL CX

    MOV AX,4C00H
    INT 21H
code ends
end start ;

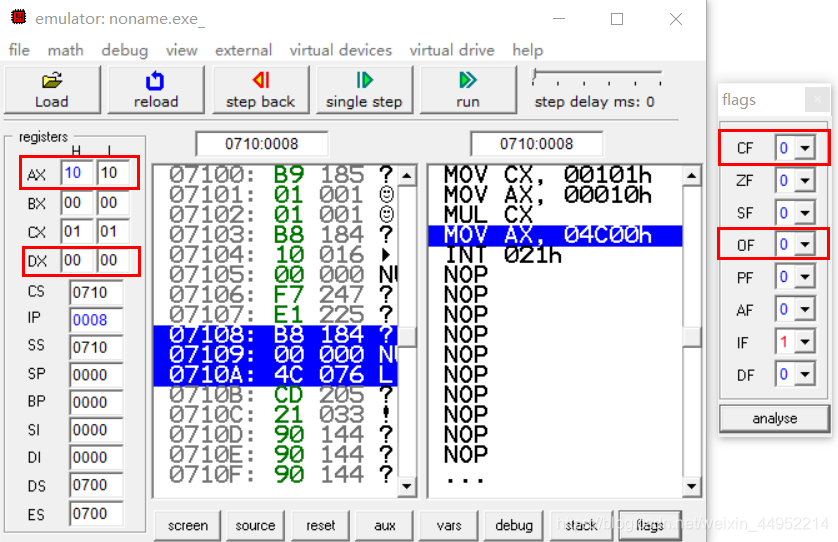

两字相乘，观察下述结果中的DX为0，代表DX中不包含乘积的有效数字，并且标志位CF=OF=0。

2）乘积的高半部分不为0
①10H*FFH

code segment
start:
    MOV CL,0FFH
    MOV AL,10H
    MUL CL

    MOV AX,4C00H
    INT 21H
code ends
end start ;

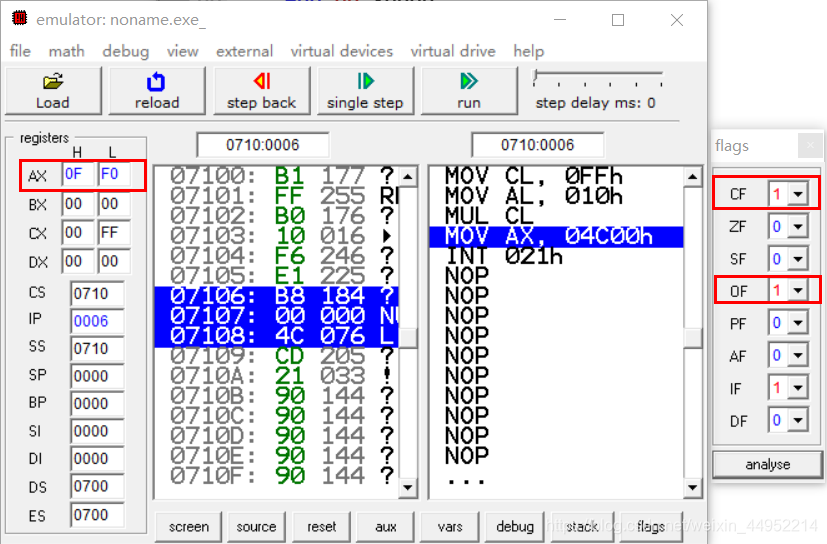

两字相乘时，观察下述结果中AH=0FH，代表AH中包含乘积的有效位，并且CF=OF=1。

②0010H*FFFFH

code segment
start:
    MOV CX,0FFFFH
    MOV AX,0010H
    MUL CX

    MOV AX,4C00H
    INT 21H
code ends
end start ;

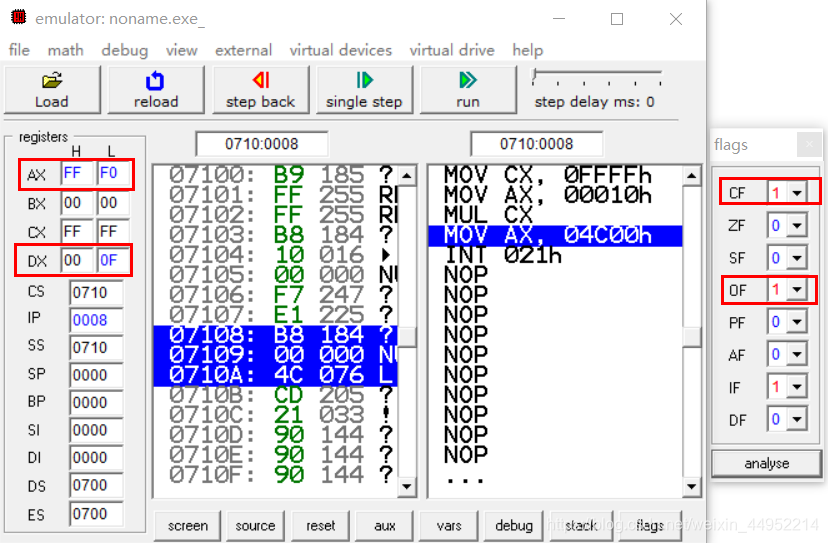

两字相乘时，观察图中DX为000FH，代表DX包含有乘积的有效，且CF=OF=1。

1.2 有符号数乘积（示例代码）

1）乘积的高半部分是低半部分的符号位的扩展
FEH * 0FH ( -2 * 15 = -30)

code segment
start:
    MOV CL,0FH
    MOV AL,0FEH
    IMUL CL

    MOV AX,4C00H
    INT 21H

code ends
end start ;

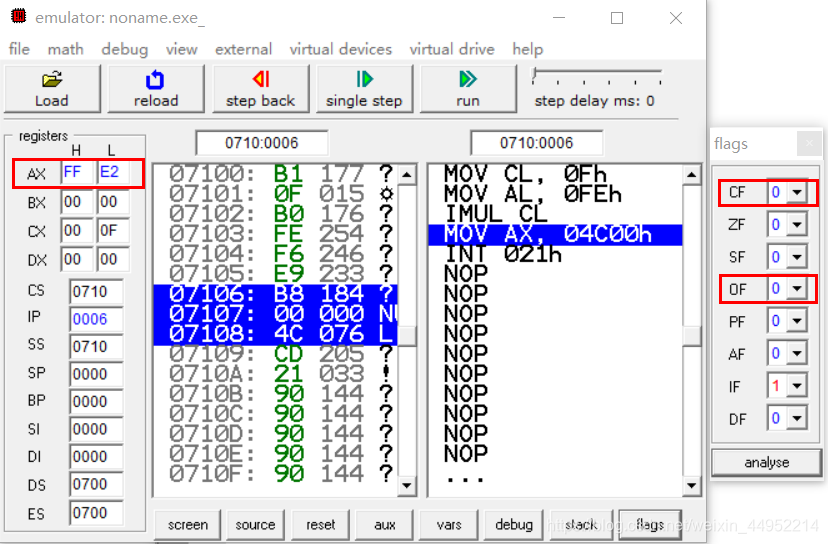

两字节相乘，观察结果中AX的高半部分DE为FF，即低半部分的符号位的扩展，则CF=0F=0;

2）乘积的高半部分不是低半部分的符号位的扩展
80H * 10H （-128*16 = -2048）

code segment
start:
    MOV CL,080H
    MOV AL,10H
    IMUL CL

    MOV AX,4C00H
    INT 21H

code ends
end start ;

两字节相乘，观察结果AX的高半部分不是低半部分的符号位的扩展，则CF=OF=1。

1.3 例题

设AL=0FEH，CL=11H，两数均为无符号数，求AL与CL的乘积。
分析： 无符号数乘积指令为MUL，操作数为寄存器CL。
关键部分： MUL CL；
完整代码：

code segment
start:
    MOV CL,11H
    MOV AL,0FEH
    MUL CL

    MOV AX,4C00H
    INT 21H

code ends
end start ;

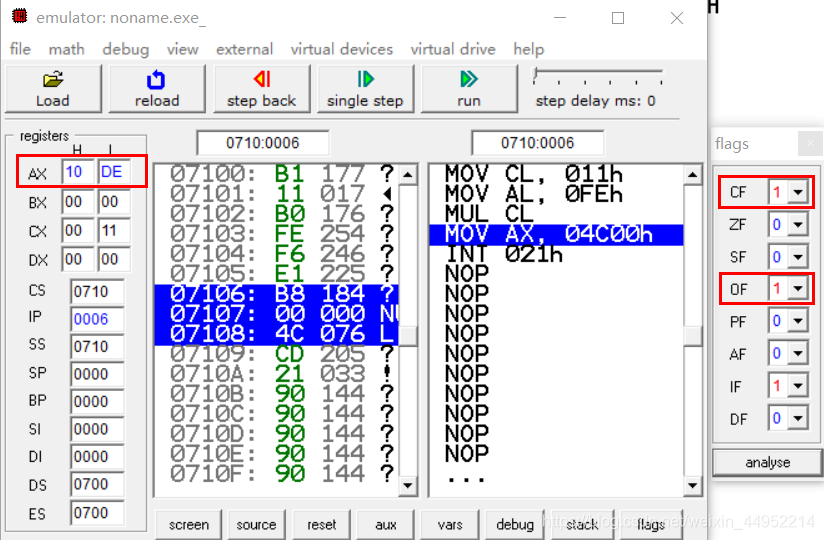

运行结果：

由于两无符号数相乘，其乘积高半部分不等于0，所以CF=OF=1。

2. 除法指令

分类： 无符号数除法指令、有符号数除法指令
寻址方式： 隐含寻址
操作数： 隐含了被除数，除数由指令给出
要求： 被除数的字长必须为除数字长的两倍。
功能： 两数相除。若除数为8位，则被除数为16位，放在AX中。若除数为16位，则被除数为32位，并放在DX和AX中。得到的余数放高半部分，得到的商放低半部分。
格式： DIV (IDIV) reg/mem

若除法运算的结果大于寄存器可保存的值，即超出了8位或16位无符号数的可表达单位，则CPU内部会产生一个类型0中断。

2.1 字节除法（示例代码）

40H / 05H (64/5 = 12 余 4 ）

code segment
start:
    MOV CL,05H
    MOV AX,40H
    DIV CL

    MOV AX,4C00H
    INT 21H

code ends
end start ;

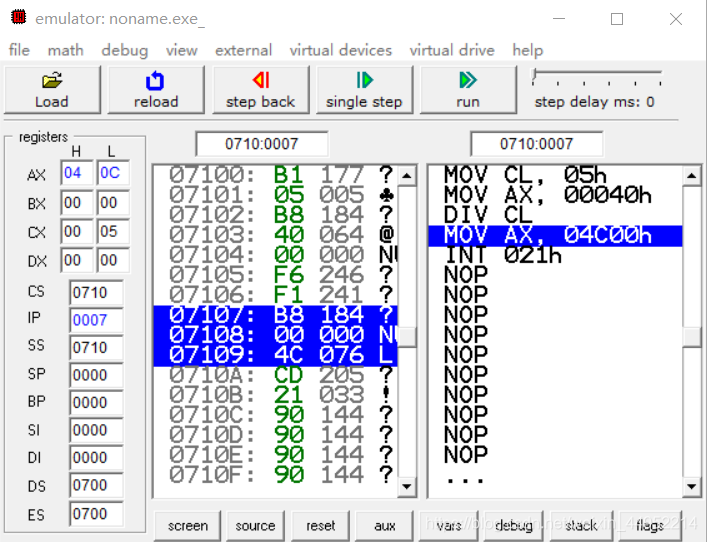

运行结果：

结果表明：
余数放在高半部分，商放在低半部分。

2.2 字除法（示例代码）

00080005H / 8000H （65541/32768=2余5）

code segment
start:
    MOV CX,8000H
    MOV AX,0005H
    CWD
    MOV DX,0008H

    DIV CX

    MOV AX,4C00H
    INT 21H

code ends
end start ;

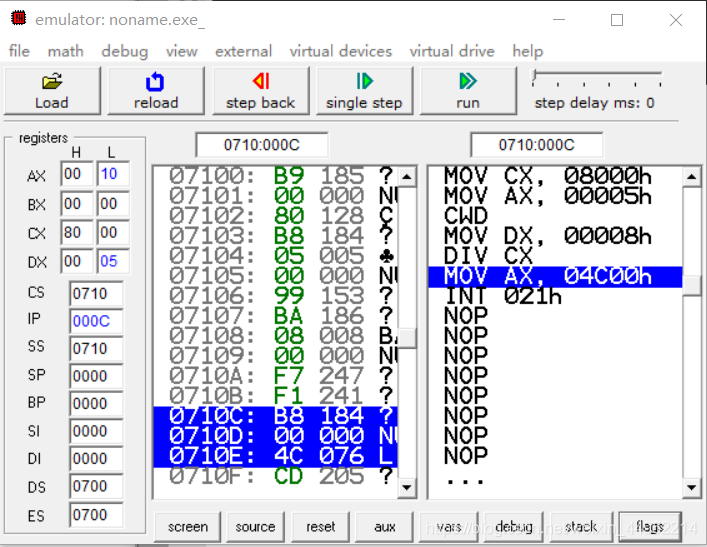

运行结果：

结果表明：
两字相除，余数放在高半部分，商放在低半部分。

2.3 0中断（示例代码）

当除法运算的结果大于寄存器可保存的值。
0001 0000 H / 0001H （商大于1个字能表示的范围）

code segment
start:
    MOV CX,0001H
    MOV AX,0000H
    CWD
    MOV DX,0001H

    DIV CX

    MOV AX,4C00H
    INT 21H

code ends
end start ;

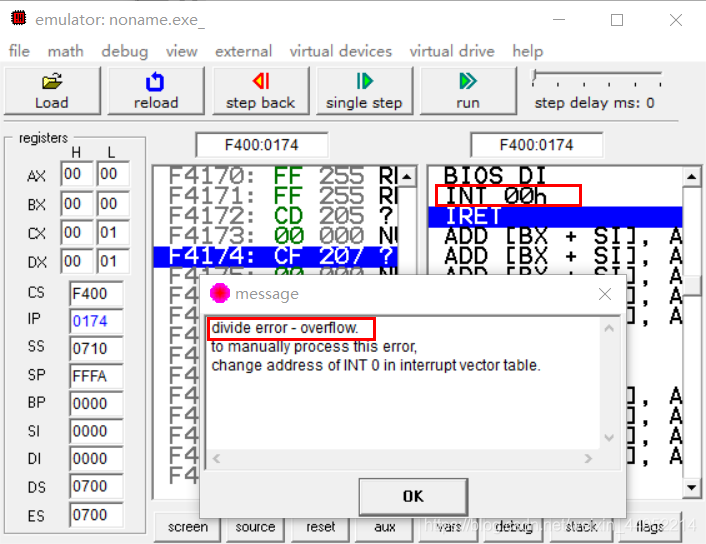

运行结果：产生一个类型0中断
