STM8 学习笔记 5：时钟

1 概述

​ 时钟是单片机的脉搏，是单片机的驱动源，使用任何一个外设都必须打开相应的时钟。这样的好处是，如果不使用一个外设的时候，就把它的时钟关掉，从而可以降低系统的功耗，达到节能，实现低功耗的效果。每个时钟tick，系统都会处理一步数据，这样才能让工作不出现紊乱。

​ 时钟分为内部时钟和外部时钟。

2 相关寄存器

​ CLK_CKDIVR（系统时钟分频寄存器） 配置分频系数

​ CLK_ICKCR （内部时钟寄存器） 配置内部高速时钟以及内部低速时钟使能

​ CLK_PCKENR1、CLK_PCKENR2（外设时钟） 配置相应外设时钟

​ CLK_CCOR （可配置时钟输出寄存器） 配置时钟输出到某个引脚

​ CLK_ECKCR （外部时钟寄存器） 配置外部高速时钟以及外部低速时钟使能

​ CLK_SCSR （系统时钟状态寄存器） 查看系统时钟源

3 例：配置时钟输出

1. 查看数据手册引脚分配，找到 CCO 被映射引脚，配置 CCO 引脚为推挽输出
2. 查看库函数帮助文档，找到 CCO 相关库函数，选择 CCO 时钟源和分频系数
3. 开启引脚复用功能并使能 CCO

Note

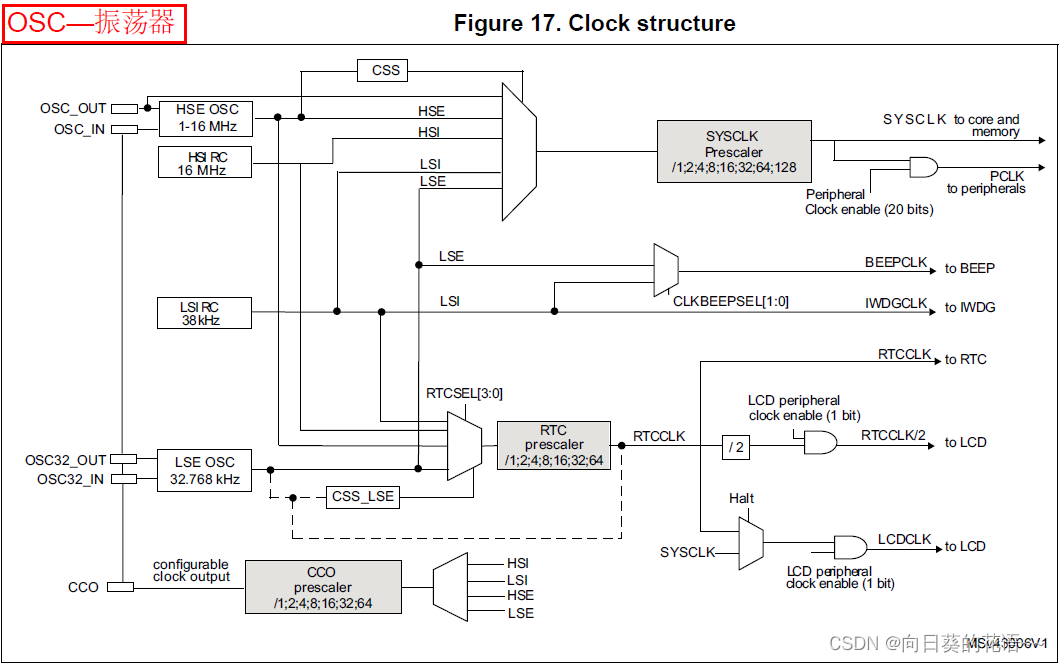

1. 四个时钟源可以和可编程的预分配器一起使用，以驱动系统时钟以被应用到内核、内存和外设。

2. 复位后，设备默认重置时钟为HSI/8。可编程的预分频器和时钟源能被改变在代码开始执行时。

	优点	缺点
石英晶体振荡器	震荡频率精度比较高，温度漂移小，外接信号发生器的误差也很小	在起振开始时信号是最不稳定的，这时候需要让单片机略过这段不稳定的时间，默认情况下，在时钟信号释放之前插入一个振荡器周期的延迟。需要设定晶体稳定时间选项OPT5中的选项参数。
RC振荡器	启动快和所需启动稳定时间比较短	产生的时钟精度比较低，而且振荡频率很容易受供电电压、工作环境温度等影响导致频率漂移
