公司技术部和财务部计算机的互联与隔离 ——跨交换机 VLAN 的配置

已于 2022-04-23 15:54:04 修改
阅读量8.7k 收藏 82
点赞数 18
分类专栏： 华为ENSP
于 2022-04-23 15:53:30 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_44965517/article/details/124364898
版权

VLAN 交换机 安全隔离 Trunk IP地址规划
关键词由CSDN通过智能技术生成
本文档描述了如何在两台二层交换机上通过创建VLAN和配置Trunk端口，实现财务部和技术部的计算机隔离并确保部门内部通信。配置步骤包括创建VLAN，设置Access端口，配置Trunk端口，以及分配IP地址。项目验证显示，相同VLAN内的计算机可以通信，不同VLAN间则无法通信，达到了预期的安全隔离效果。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

1.项目背景

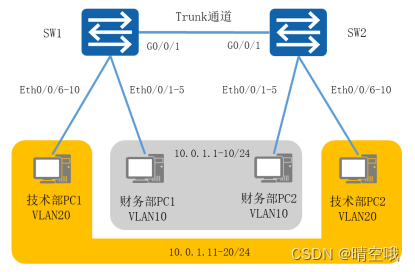

某公司现有财务部和技术部，出于数据安全的考虑，各部门的计算机需进行隔离。公司 办公地点有两层楼，他们通过两台 24 口二层交换机进行互联，两台交换机均通过 G0/0/1 互 联。公司拓扑如图 1 所示，具体要求如下：

（1） 财务部和技术部在这两层楼均有员工办公，其中财务部计算机使用 SW1 的 Eth0/0/1-5端口及SW2的Eth0/0/1-5端口；技术部计算机使用SW1的Eth0/0/6- 10 及 SW2 的 Eth0/0/6-10 端口。 （2） 出于安全的考虑，需在交换机中为各部门创建相应的 VLAN，在实现部门内跨交 换机通信的同时避免部门间相互通信。

（3） 所有计算机均采用 10.0.1.0/24 网段，各部门 IP 和接入交换机的端口信息如拓 扑所示。

 2.项目规划设计 为实现各部门之间的隔离，需在交换机创建 VLAN，并将各部门计算机的相应端口划分 到相关的 VLAN 中，其中 VLAN10、VLAN20 分别用于财务部、技术部。同时，因同一个 VLAN 中的计算机分属在不同交换机上，故级联的通道应配置为 Trunk 类型，使其能传输不同 VLAN 的数据帧。 配置步骤如下：

1. 创建 VLAN，配置 access 端口

2. 配置交换机互联端口为 Trunk 模式

3. 配置各部门计算机的 IP 地址 规划如下表：

表 1-1 VLAN 规划表
VLAN IDIP 地址段用途
VLAN1010.0.1.1-10/24财务部
VLAN2010.0.1.11-20/24技术部
表 1-2 端口规划表
本端设备端口号端口类型对端设备端口号
SW1Eth0/0/1-5Access财务部 PC1LAN
SW1Eth0/0/6-10Access技术部 PC1LAN
SW1G0/0/1TrunkSW2G0/0/1
SW2Eth0/0/1-5Access财务部 PC2LAN
SW2Eth0/0/6-10Access技术部 PC2LAN
SW2G0/0/1TrunkSW1G0/0/1
表 1-3 IP 地址规划表
计算机IP 地址
财务部 PC110.0.1.1/24
财务部 PC210.0.1.5/24
技术部 PC110.0.1.11/24
技术部 PC210.0.1.20/24

3.项目实施

（1）创建 VLAN，配置端口模式为 Access 为各部门创建相应的 VLAN。

SW1 的配置

[Huawei]system-view
[Huawei]sysname SW1
[SW1]vlan 10
[SW1-vlan10]description Fiance
[SW1]vlan 20
[SW1-vlan20]description Technical

SW2 的配置

[Huawei]system-view
[Huawei]sysname SW2
[SW2]vlan 10
[SW2-vlan10]description Fiance
[SW2]vlan 20
[SW2-vlan20]description Technical

将各部门计算机所使用的端口按部门分别组成端口组，统一将端口类型转换为 ACCESS 模式，并设置端口 PVID，将端口划分到相应的 VLAN

（1）SW1 的配置

[SW1]port-group group-member Ethernet 0/0/1 to Ethernet 0/0/5
[SW1-port-group]port link-type access
[SW1-Ethernet0/0/1]port link-type access
[SW1-Ethernet0/0/2]port link-type access
[SW1-Ethernet0/0/3]port link-type access
[SW1-Ethernet0/0/4]port link-type access
[SW1-Ethernet0/0/5]port link-type access
[SW1-port-group]port default vlan 10
[SW1-Ethernet0/0/1]port default vlan 10
[SW1-Ethernet0/0/2]port default vlan 10
[SW1-Ethernet0/0/3]port default vlan 10
[SW1-Ethernet0/0/4]port default vlan 10
[SW1-Ethernet0/0/5]port default vlan 10
[SW1-port-group]quit
[SW1]port-group group-member Ethernet 0/0/6 to Ethernet 0/0/10
[SW1-port-group]port link-type access
[SW1-Ethernet0/0/6]port link-type access
[SW1-Ethernet0/0/7]port link-type access
[SW1-Ethernet0/0/8]port link-type access
[SW1-Ethernet0/0/9]port link-type access
[SW1-Ethernet0/0/10]port link-type access
[SW1-port-group]port default vlan 20
[SW1-Ethernet0/0/6]port default vlan 20
[SW1-Ethernet0/0/7]port default vlan 20
[SW1-Ethernet0/0/8]port default vlan 20
[SW1-Ethernet0/0/9]port default vlan 20
[SW1-Ethernet0/0/10]port default vlan 20
[SW1-port-group]quit

（2）SW2 的配置

[SW2]port-group group-member Ethernet 0/0/1 to Ethernet 0/0/5
[SW2-port-group]port link-type access
[SW2-Ethernet0/0/1]port link-type access
[SW2-Ethernet0/0/2]port link-type access
[SW2-Ethernet0/0/3]port link-type access
[SW2-Ethernet0/0/4]port link-type access
[SW2-Ethernet0/0/5]port link-type access
[SW2-port-group]port default vlan 10
[SW2-Ethernet0/0/1]port default vlan 10
[SW2-Ethernet0/0/2]port default vlan 10
[SW2-Ethernet0/0/3]port default vlan 10
[SW2-Ethernet0/0/4]port default vlan 10
[SW2-Ethernet0/0/5]port default vlan 10
[SW2-port-group]quit
[SW2]port-group group-member Ethernet 0/0/6 to Ethernet 0/0/10
[SW2-port-group]port link-type access
[SW2-Ethernet0/0/6]port link-type access
[SW2-Ethernet0/0/7]port link-type access
[SW2-Ethernet0/0/8]port link-type access
[SW2-Ethernet0/0/9]port link-type access
[SW2-Ethernet0/0/10]port link-type access
[SW2-port-group]port default vlan 20
[SW2-Ethernet0/0/6]port default vlan 20
[SW2-Ethernet0/0/7]port default vlan 20
[SW2-Ethernet0/0/8]port default vlan 20
[SW2-Ethernet0/0/9]port default vlan 20
[SW2-Ethernet0/0/10]port default vlan 20
[SW2-port-group]quit

配置完成后，使用 display port vlan 命令检查 VLAN 和端口配置情况

（1）SW1 的配置

[SW1]display port vlan
Port Link Type PVID Trunk VLAN List
-------------------------------------------------------------------------------
Ethernet0/0/1 access 10 -
Ethernet0/0/2 access 10 -
Ethernet0/0/3 access 10 -
Ethernet0/0/4 access 10 -
Ethernet0/0/5 access 10 -
Ethernet0/0/6 access 20 -
Ethernet0/0/7 access 20 -
Ethernet0/0/8 access 20 -
Ethernet0/0/9 access 20 -
Ethernet0/0/10 access 20 -
Ethernet0/0/11 hybrid 1 -
Ethernet0/0/12 hybrid 1 -
省略部分内容……

（2）SW2 的配置

[SW2]display port vlan
Port Link Type PVID Trunk VLAN List
-------------------------------------------------------------------------------
Ethernet0/0/1 access 10 -
Ethernet0/0/2 access 10 -
Ethernet0/0/3 access 10 -
Ethernet0/0/4 access 10 -
Ethernet0/0/5 access 10 -
Ethernet0/0/6 access 20 -
Ethernet0/0/7 access 20 -
Ethernet0/0/8 access 20 -
Ethernet0/0/9 access 20 -
Ethernet0/0/10 access 20 -
Ethernet0/0/11 hybrid 1 -
Ethernet0/0/12 hybrid 1 -
省略部分内容……

4.配置交换机互联端口为 Trunk 模式

在 SW1 上配置 G0/0/1 为 Trunk 端口，允许 VLAN10 和 VLAN20 通过

[SW1]interface GigabitEthernet 0/0/1
[SW1-GigabitEthernet0/0/1]port link-type trunk
[SW1-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20

在 SW2 上配置 G0/0/1 为 Trunk 端口，允许 VLAN10 和 VLAN20 通过

[SW2]interface GigabitEthernet 0/0/1
[SW2-GigabitEthernet0/0/1]port link-type trunk
[SW2-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20

配置完成后，使用 display port vlan GigabitEthernet 0/0/1 命令检查 GE0/0/1 端口配 置情况

[SW1]display port vlan GigabitEthernet 0/0/1
Port Link Type PVID Trunk VLAN List
-------------------------------------------------------------------------------
GigabitEthernet0/0/1 trunk 1 1 10 20

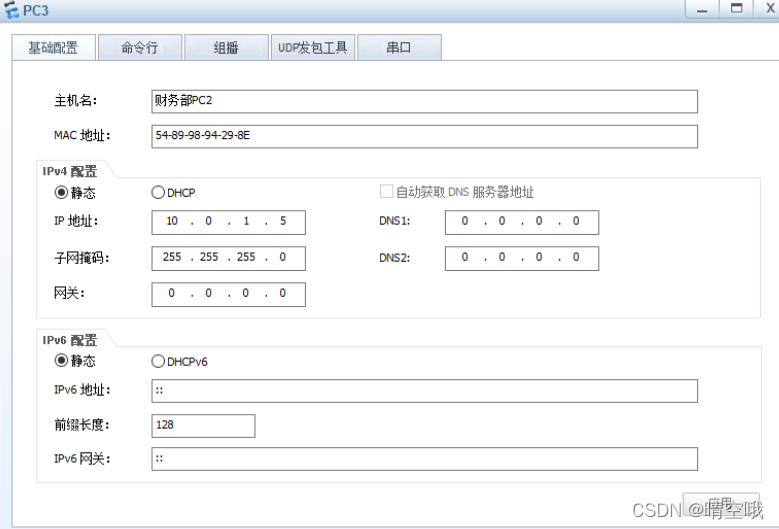

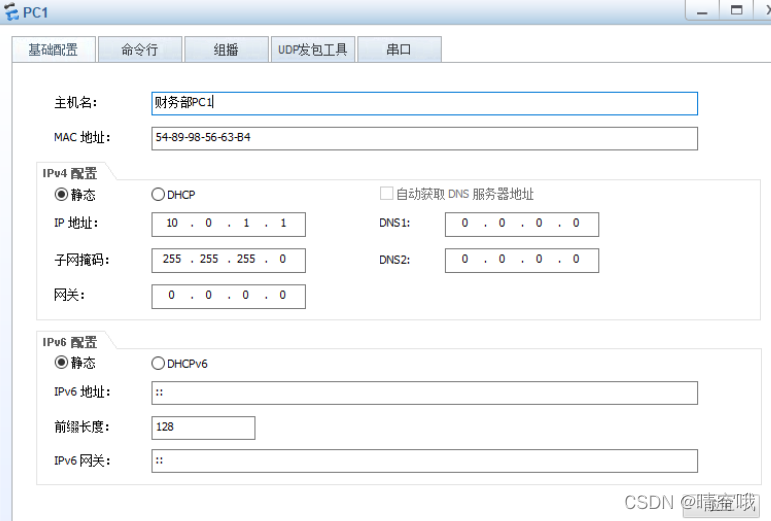

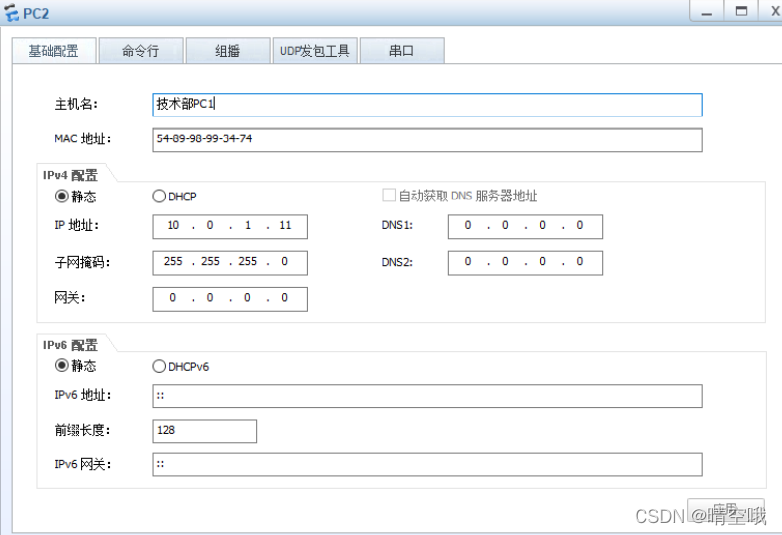

5.配置各部门计算机的 IP 地址



 6.项目验证

（1）验证 SW1 交换机的 VLAN 配置信息.

在交换机使用命令 display vlan，查看交换机详细 vlan 信息。

[SW1]display vlan
The total number of vlans is : 3
--------------------------------------------------------------------------------
U: Up; D: Down; TG: Tagged; UT: Untagged;
MP: Vlan-mapping; ST: Vlan-stacking;
#: ProtocolTransparent-vlan; *: Management-vlan;
--------------------------------------------------------------------------------
VID Type Ports
--------------------------------------------------------------------------------
1 common UT:Eth0/0/11(D) Eth0/0/12(D) Eth0/0/13(D) Eth0/0/14(D)
 Eth0/0/15(D) Eth0/0/16(D) Eth0/0/17(D) Eth0/0/18(D)
 Eth0/0/19(D) Eth0/0/20(D) Eth0/0/21(D) Eth0/0/22(D)
 GE0/0/1(U) GE0/0/2(D)
10 common UT:Eth0/0/1(U) Eth0/0/2(D) Eth0/0/3(D) Eth0/0/4(D)
 Eth0/0/5(D)
 TG:GE0/0/1(U)
20 common UT:Eth0/0/6(D) Eth0/0/7(D) Eth0/0/8(D) Eth0/0/9(D)
 Eth0/0/10(U) TG:GE0/0/1(U)
VID Status Property MAC-LRN Statistics Description
--------------------------------------------------------------------------------
1 enable default enable disable VLAN 0001
10 enable default enable disable Fiance
20 enable default enable disable Technical

（2）验证 SW2 交换机的 VLAN 配置信息

[SW2]display vlan
The total number of vlans is : 3
--------------------------------------------------------------------------------
U: Up; D: Down; TG: Tagged; UT: Untagged;
MP: Vlan-mapping; ST: Vlan-stacking;
#: ProtocolTransparent-vlan; *: Management-vlan;
--------------------------------------------------------------------------------
VID Type Ports
--------------------------------------------------------------------------------
1 common UT:Eth0/0/11(D) Eth0/0/12(D) Eth0/0/13(D) Eth0/0/14(D)
 Eth0/0/15(D) Eth0/0/16(D) Eth0/0/17(D) Eth0/0/18(D)
 Eth0/0/19(D) Eth0/0/20(D) Eth0/0/21(D) Eth0/0/22(D)
 GE0/0/1(U) GE0/0/2(D)
10 common UT:Eth0/0/1(U) Eth0/0/2(D) Eth0/0/3(D) Eth0/0/4(D)
 Eth0/0/5(D)
 TG:GE0/0/1(U)
20 common UT:Eth0/0/6(D) Eth0/0/7(D) Eth0/0/8(D) Eth0/0/9(D)
 Eth0/0/10(U)
 TG:GE0/0/1(U)
VID Status Property MAC-LRN Statistics Description
--------------------------------------------------------------------------------
1 enable default enable disable VLAN 0001
10 enable default enable disable Fiance
20 enable default enable disable Technical

（3）测试各部门计算机的互通性

通过 Ping 命令，测试各部门内部通信息的情况.

使用财务部计算机 Ping 本部门的计算机:

PC>ping 10.0.1.5
Ping 10.0.1.5: 32 data bytes, Press Ctrl_C to break
From 10.0.1.5: bytes=32 seq=1 ttl=128 time=78 ms
From 10.0.1.5: bytes=32 seq=2 ttl=128 time=93 ms
From 10.0.1.5: bytes=32 seq=3 ttl=128 time=110 ms
From 10.0.1.5: bytes=32 seq=4 ttl=128 time=110 ms
From 10.0.1.5: bytes=32 seq=5 ttl=128 time=125 ms
--- 10.0.1.5 ping statistics ---
 5 packet(s) transmitted
 5 packet(s) received
 0.00% packet loss
 round-trip min/avg/max = 78/103/125 ms

使用财务部的计算机 Ping 技术部的计算机：

PC>ping 10.0.1.11
Ping 10.0.1.11: 32 data bytes, Press Ctrl_C to break
From 10.0.1.1: Destination host unreachable
From 10.0.1.1: Destination host unreachable
From 10.0.1.1: Destination host unreachable
From 10.0.1.1: Destination host unreachable
From 10.0.1.1: Destination host unreachable
--- 10.0.1.11 ping statistics ---
 5 packet(s) transmitted
 0 packet(s) received
 100.00% packet loss

总结：

将端口加入到不同的 VLAN 后，相同 VLAN 中的计算机可以互相通信，不同 VLAN 中的计算机则不可以互相通信
