Graphviz库（基于Anaconda）下载安装，以及测试（最全图文教程）

一. Graphviz

Graphviz - Graph Visualization Software（图形可视化软件）

官方网址：Graphviz

个人理解：针对神经网络来说，这个库可以用来显示神经网络结构图形（如下图为Keras Applications中的VGG16网络结构图），作用类似model.summary()

 二. Graphviz下载安装

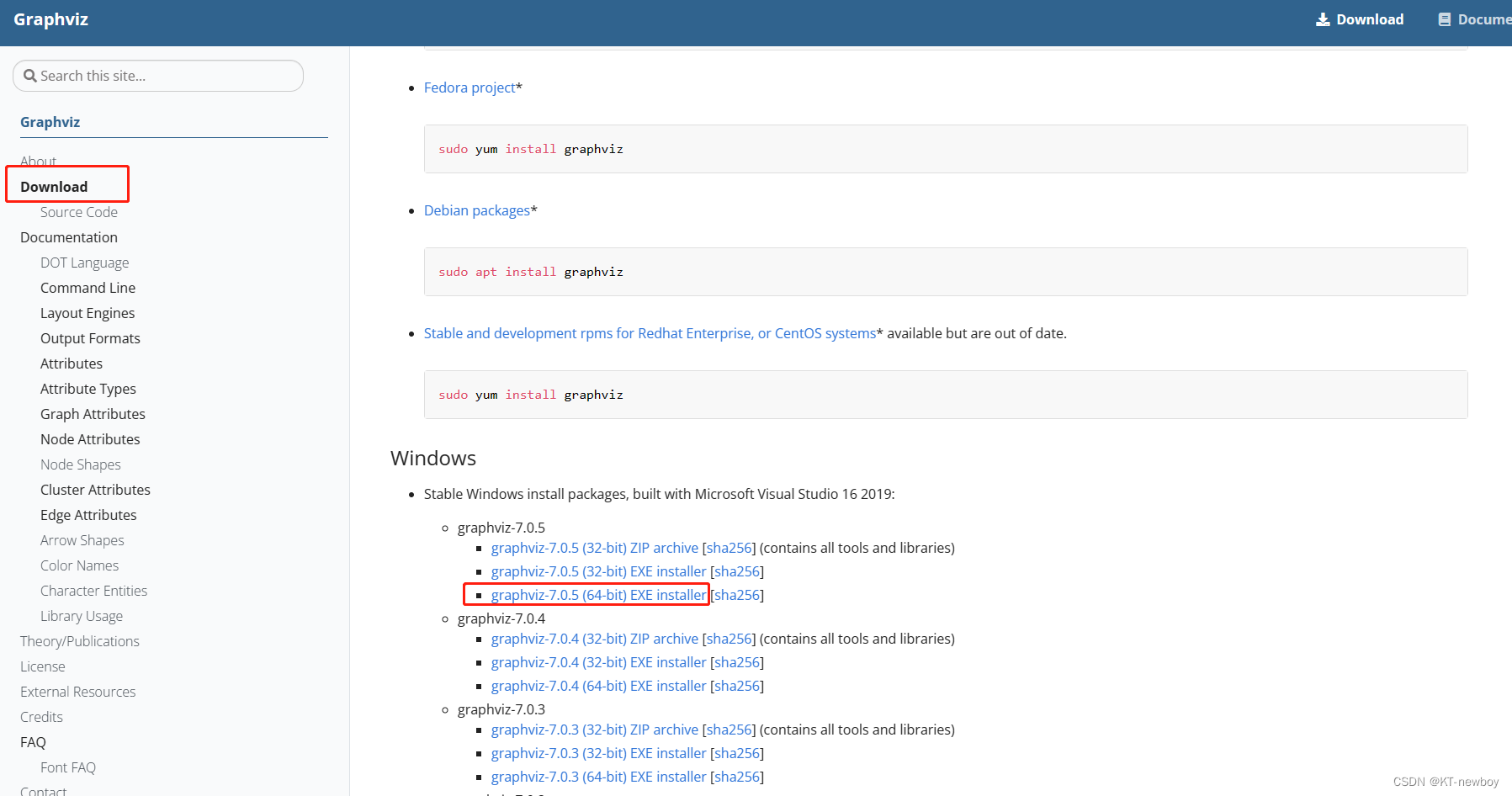

首先先前往graphviz官网下载对应系统的exe文件，然后运行这个exe文件进行安装

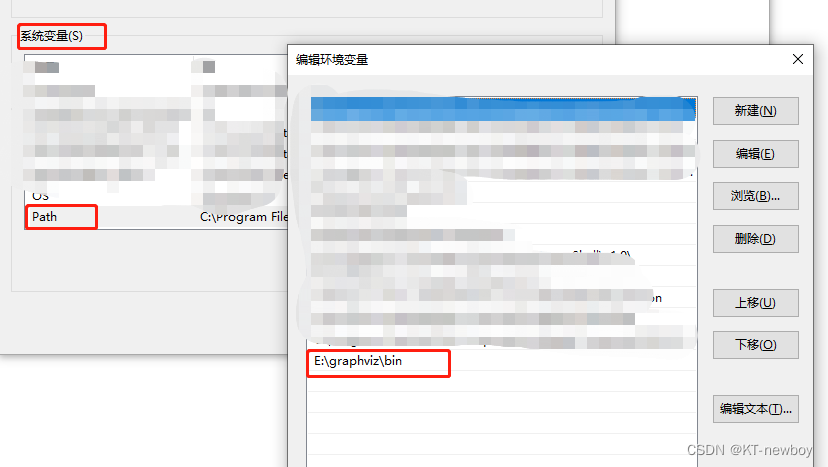

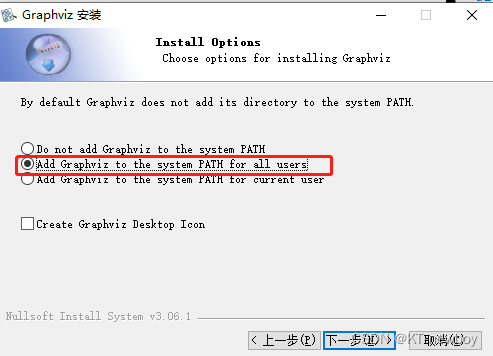

安装时选择这个会自动添加到系统环境变量中去

上图表示graphviz安装成功。

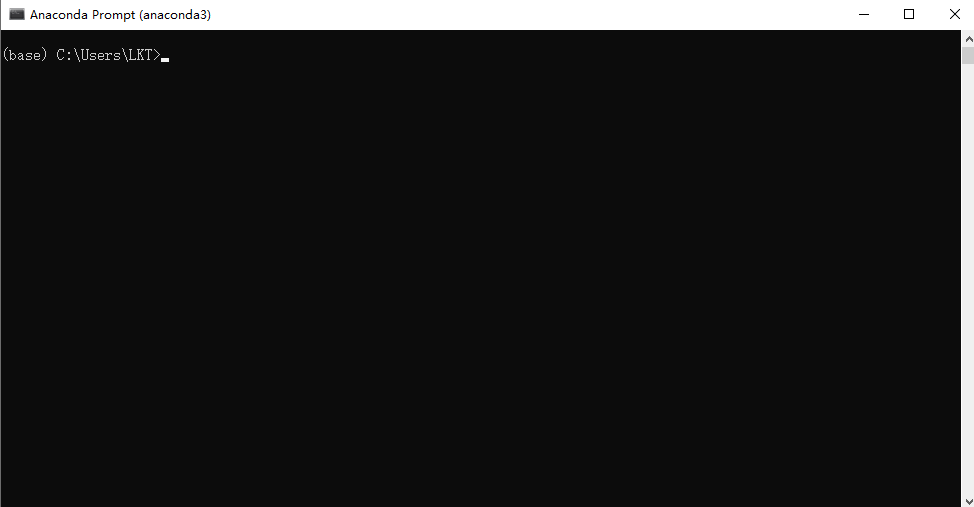

1.打开Anaconda Prompt（anaconda3）

2.创建conda虚拟环境

输入：conda create  -p=F:\conda_environment\graphviz-test python=3.9

-p 后面表示创建的虚拟环境的路径

python=3.9 表示使用conda里面3.9版本的python解释器

 Proceed ([y]/n)?   输入：y

表示在路径F:\conda_environment\graphviz-test 建好了conda虚拟环境

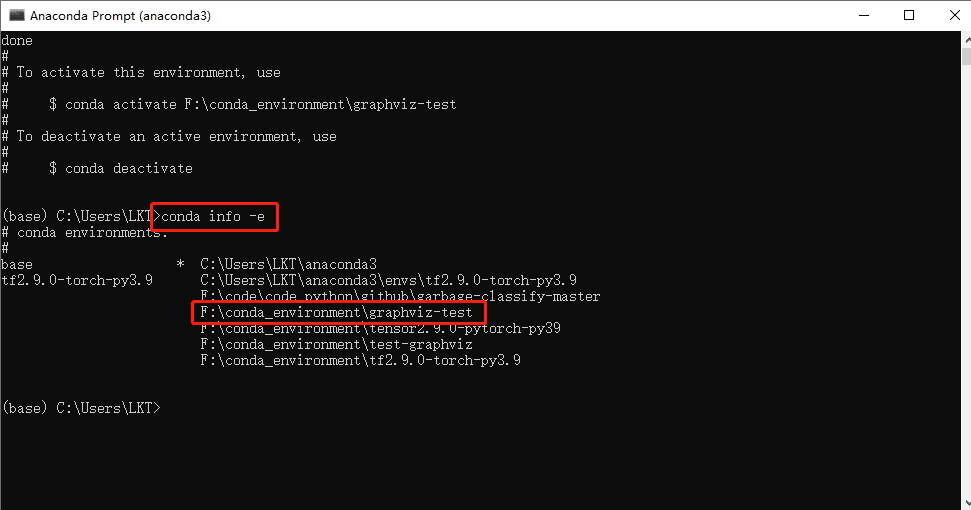

输入：conda info -e

查看创建好的虚拟环境

表示已经成功创建好虚拟环境。

接下来需要激活我们刚才创建的虚拟环境（F:\conda_environment\graphviz-test），这样我们才能在这个环境中下载安装我们所需要的库。

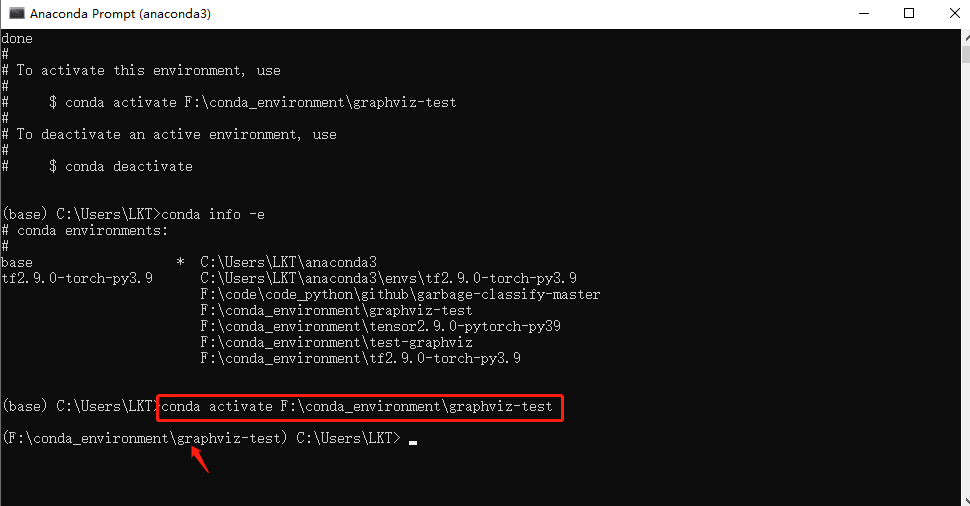

输入：conda activate F:\conda_environment\graphviz-test

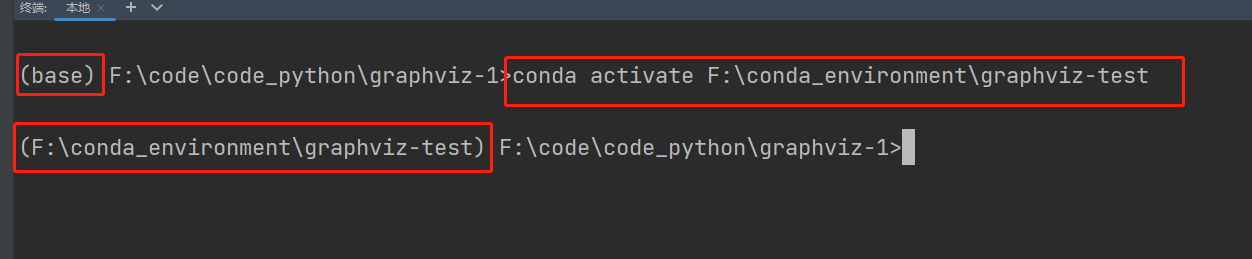

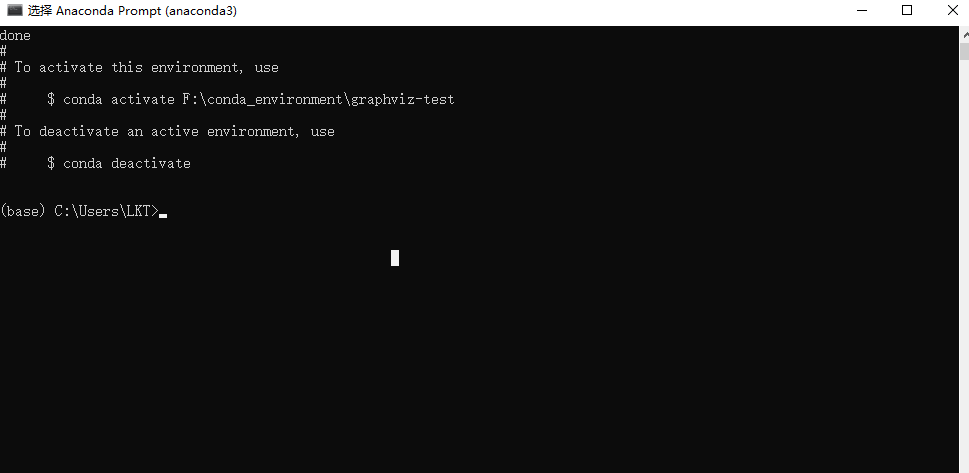

激活环境

 环境激活成功后前面（base）将会变成你所激活的环境（F:\conda_environment\graphviz-test）

3.下载Graphviz

首先先下载pydotplus库

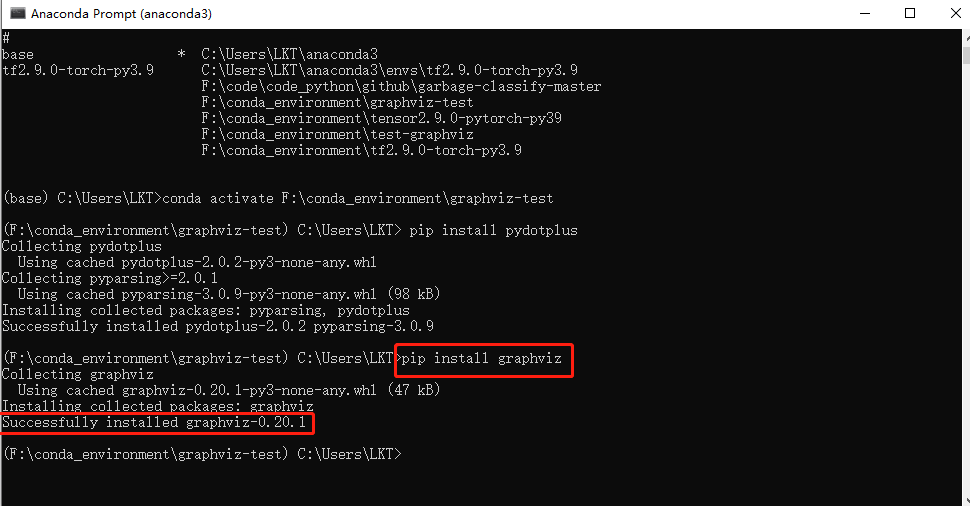

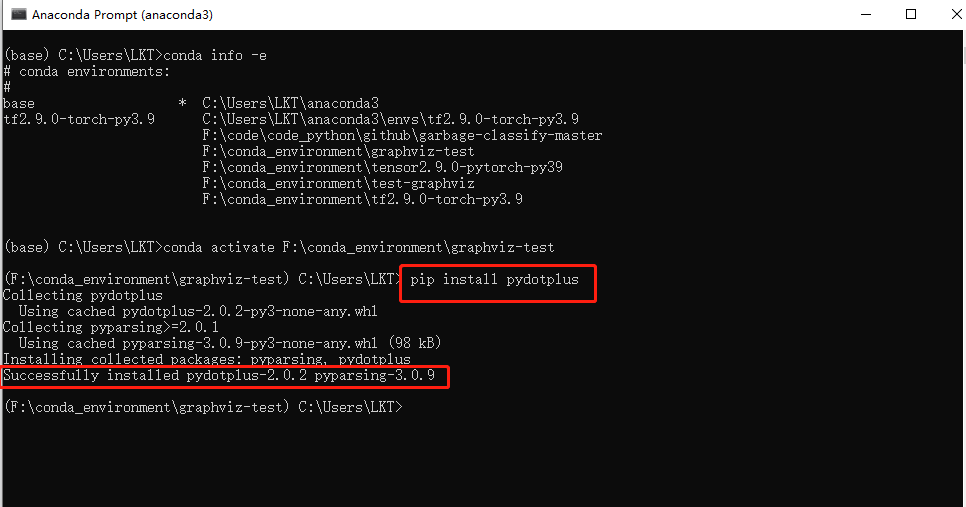

 输入：pip install pydotplus

再输入：pip install graphviz

 这样就安装好graphviz库了！！！

三.测试

打开Pycharm创建新项目

1.创建项目的路径：F:\code\code_python\graphviz-1

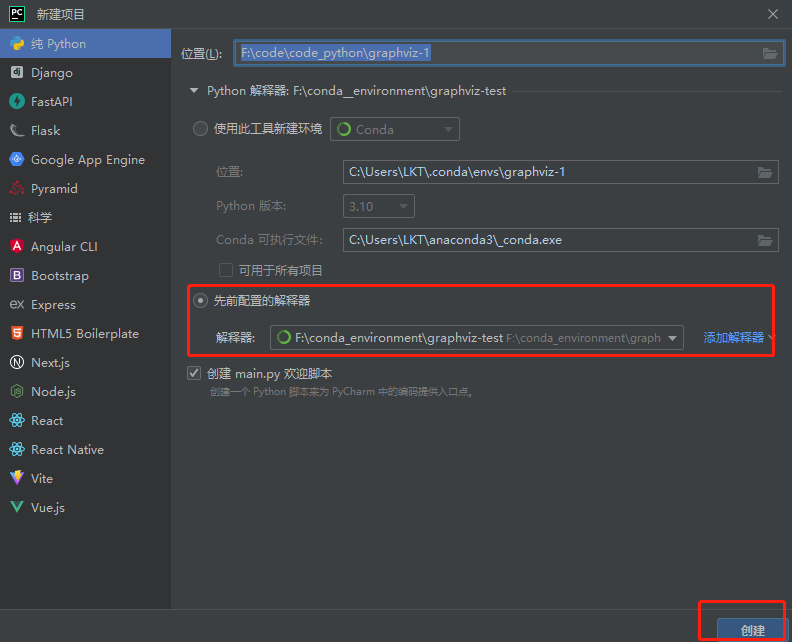

2.选择：先前配置的解释器

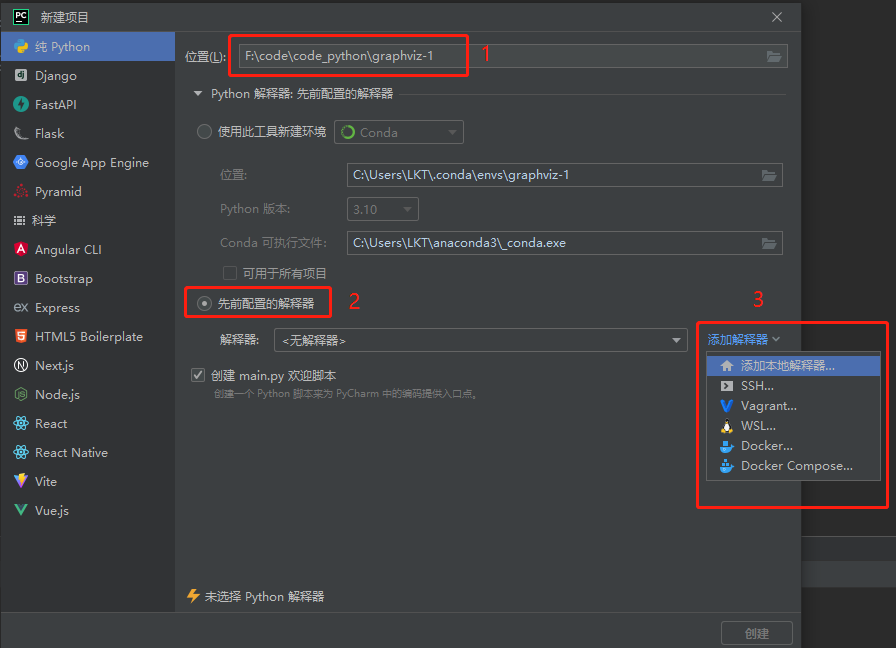

3.点击“添加解释器”——“添加本地解释器”（这时候就可以选择我们前面刚创建好的conda 虚拟环境里面的解释器作为这个项目的python解释器）

下一步就是选择解释器

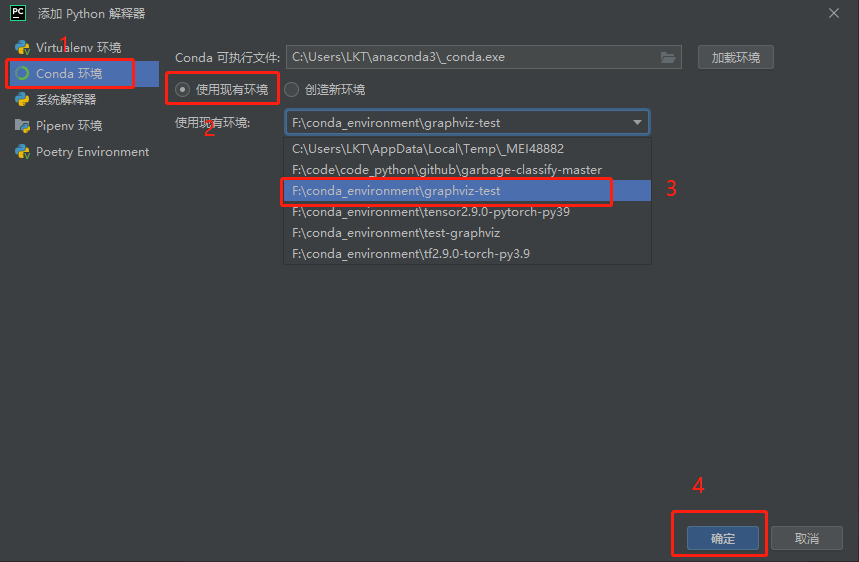

1.选择:Conda环境

2.选择：使用现有环境

3.选择刚才创建的虚拟环境 F:\conda_environment\graphviz-test

4.点击“确定”

此时已经给项目配置好解释器，最后点击“创建”即可。

创建好项目后新建一个py文件

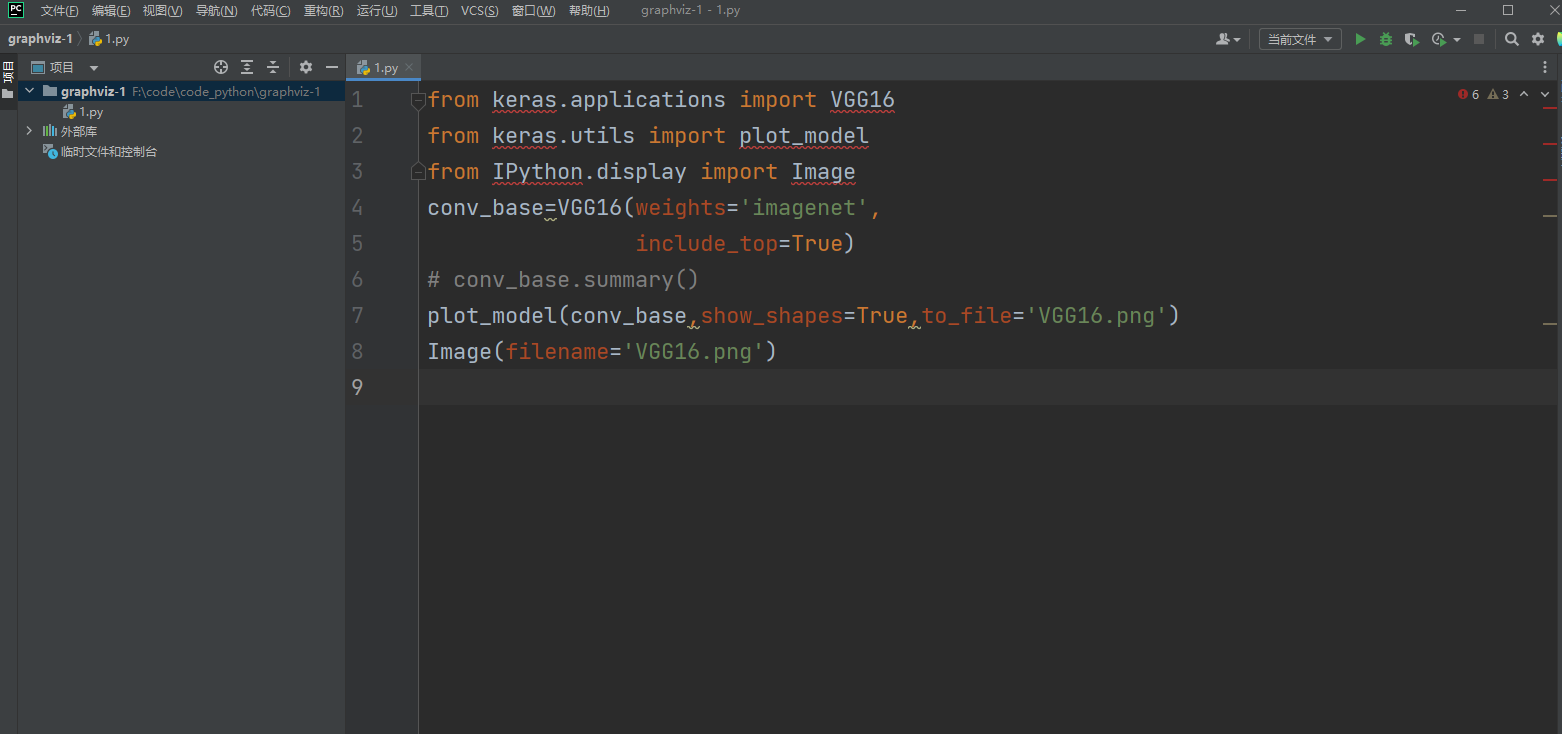

输入测试代码：

from keras.applications import VGG16
from keras.utils import plot_model
from IPython.display import Image
conv_base=VGG16(weights='imagenet',
                include_top=True)
# conv_base.summary()
plot_model(conv_base,show_shapes=True,to_file='VGG16.png')
Image(filename='VGG16.png')

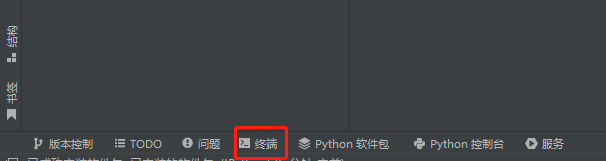

此时需要在终端处进行tensorflow和IPython库的安装即可运行代码

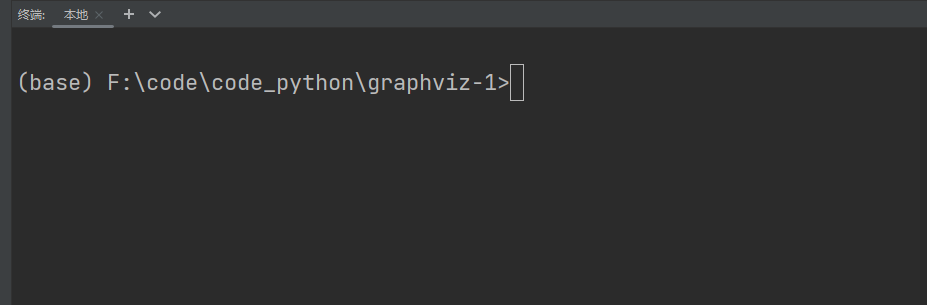

首先先在终端激活前面创建的虚拟环境：F:\conda_environment\graphviz-test

在终端处输入：conda activate F:\conda_environment\graphviz-test

即可激活虚拟环境

然后再这个虚拟环境中用清华镜像源进行安装tensorflow和IPython库

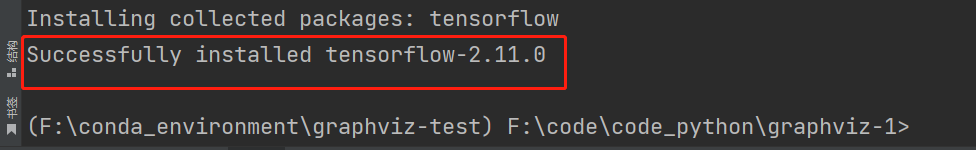

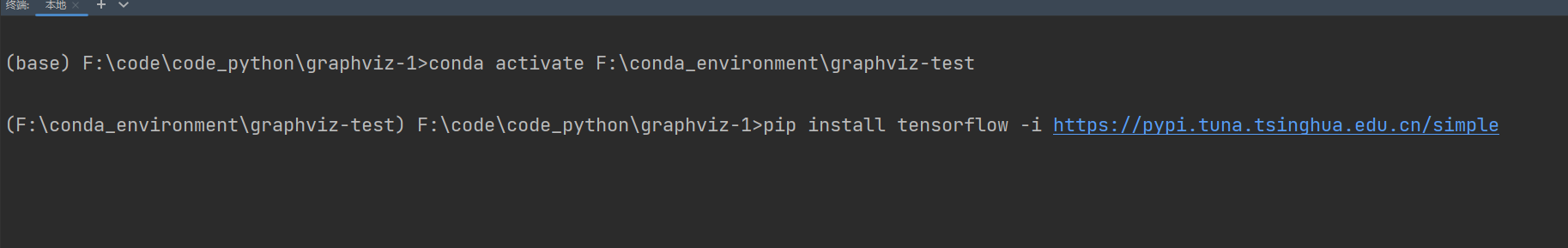

输入：pip install tensorflow -i https://pypi.tuna.tsinghua.edu.cn/simple

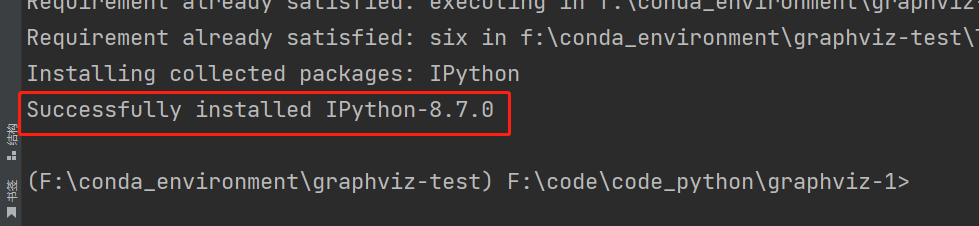

输入： pip install IPython -i https://pypi.tuna.tsinghua.edu.cn/simple

 此时即可运行代码

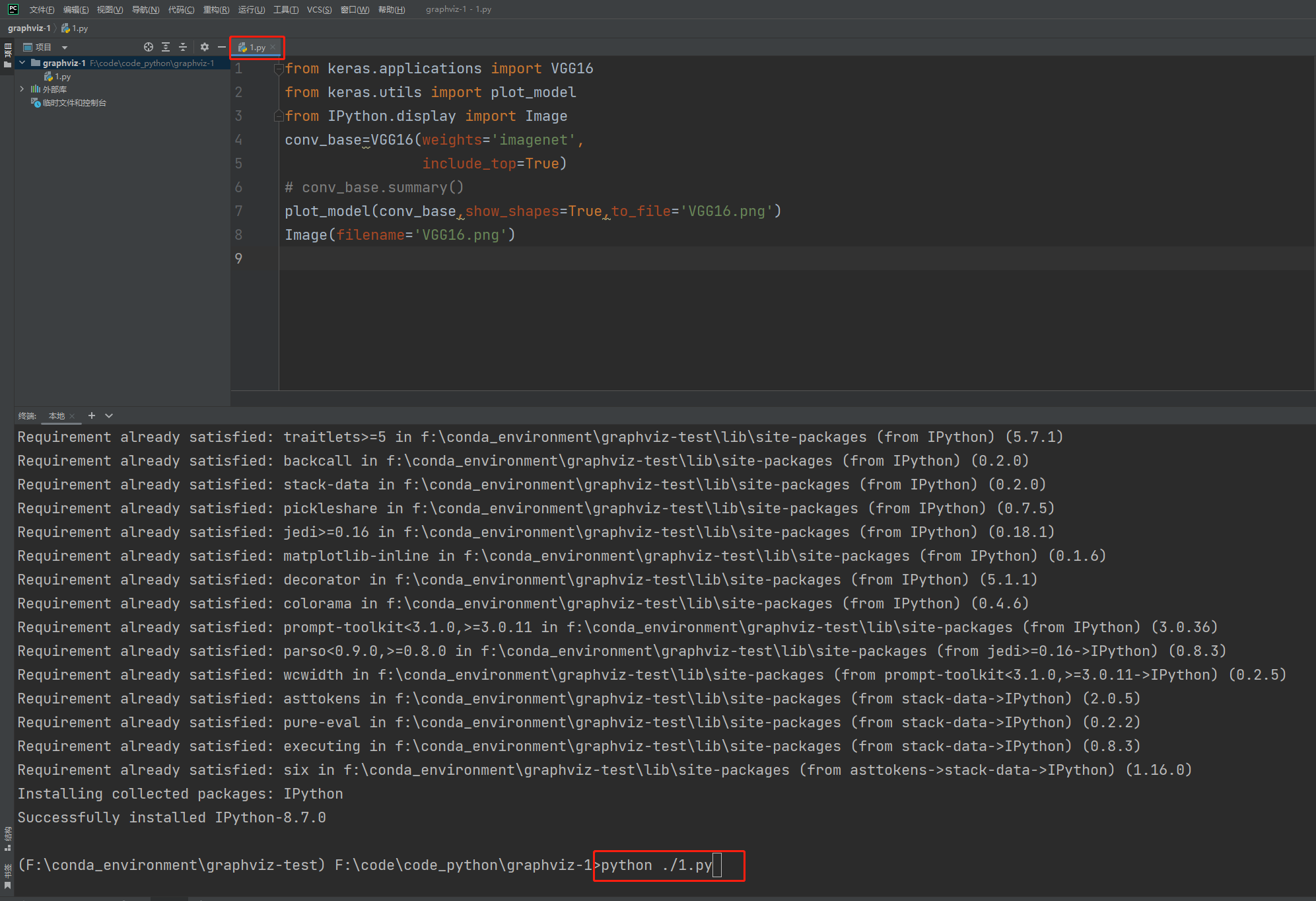

输入： python ./1.py

即可

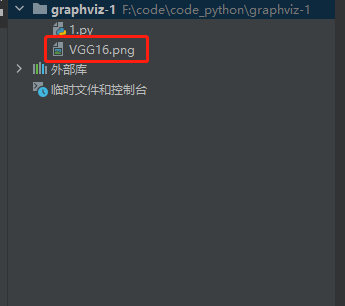

运行后再项目文件夹下就会出现此文最开始的那张图片。至此完成graphviz库的安装以及测试。（测试也可以网上找其他代码进行验证）

 注意：

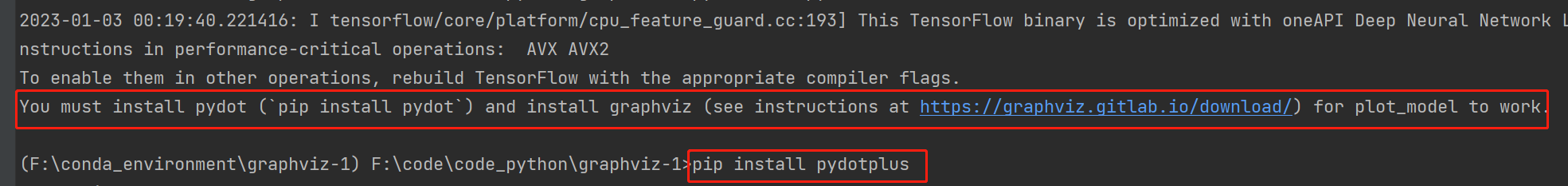

1.最开始pip install pydot  和 pip install graphviz ，但是一直会出现下面这个错误。最后在网上找到资料说python3.6版本以上不适用pydot，需要下载pydotplus库，下载完pydotplus后再运行测试代码就可以了。

如果只是针对上面使用的测试代码（上面那个代码是我在跟着学习视频敲出来的测试代码，是一个老师自己写的），其实只需要pip了pydotplus就可以运行代码了，而不需要下载graphviz。

但是针对网上其他的graphviz测试代码则只需要pip下载graphviz，pydotplus这个看情况下载，我测试了一个网上代码竟然不需要下载pydotplus也可以运行，所以看情况而定。

2.如果直接在终端pip install  keras，然后运行代码会报错没有模块‘tensorflow'，需要直接下载tensorflow库（可能原因是keras是在tensorflow基础上开发出来的，有些文件在tensorflow中，而不在keras，所以直接下载tensorflow也包含了keras所需要的文件），就不会报错了。

最后，这是小白第一次自己写csdn博客，目的是为了将自己最近踩过的坑记录下来，避免以后忘了又要重新找答案，以上所有内容为个人愚见，如有不对或者理解不到位的地方，恳请各位大佬指点，万分感谢！
