企业实战之VCSA 6.5的安装图文教程

1、创建存储卷

在安装VCSA之前，先为主机创建存储，那么VCSA安装程序创建的虚拟机将保存在新创建的存储中，步骤如下所示：

1）登录Dell存储后台，新建存储卷New Volume；

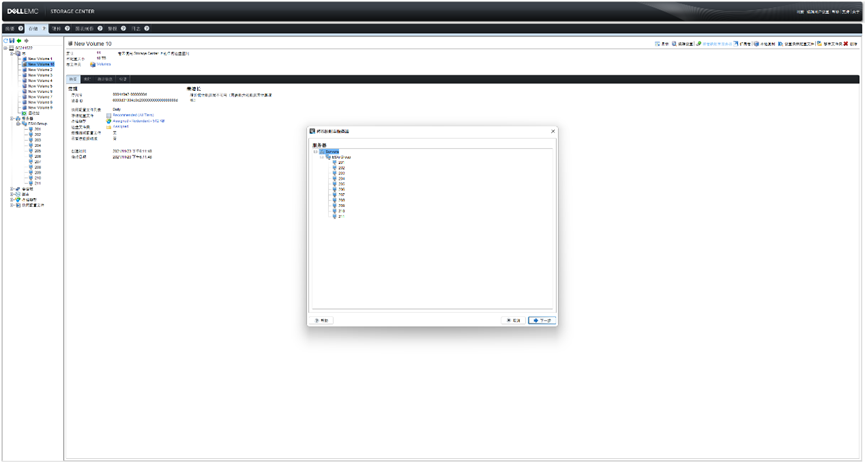

2）将新建的存储卷映射至服务器；

2、新建数据存储

登录到ESXi后台，点击“存储”，将新添加的存储卷创建为一个新的数据存储“Dell-SAN-VCSA”。

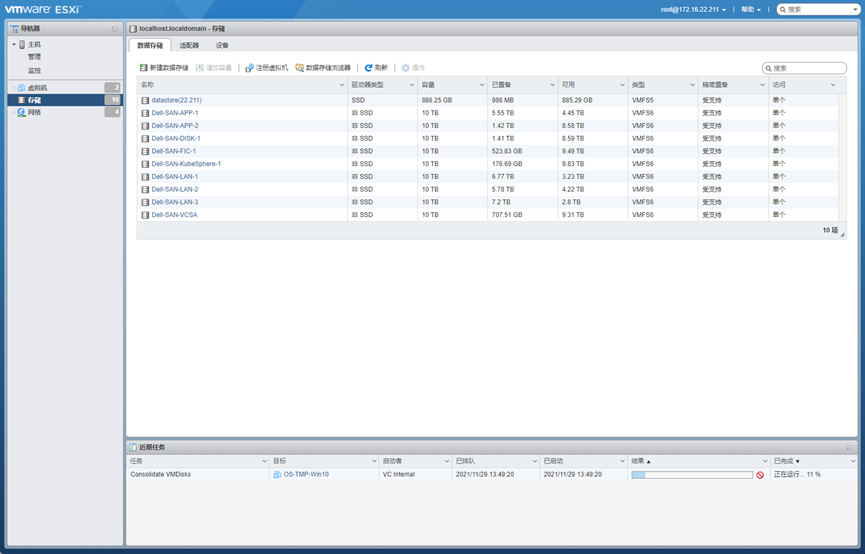

1） 点击左侧导航栏上的存储，在右边内容界面点击“新建数据存储”；

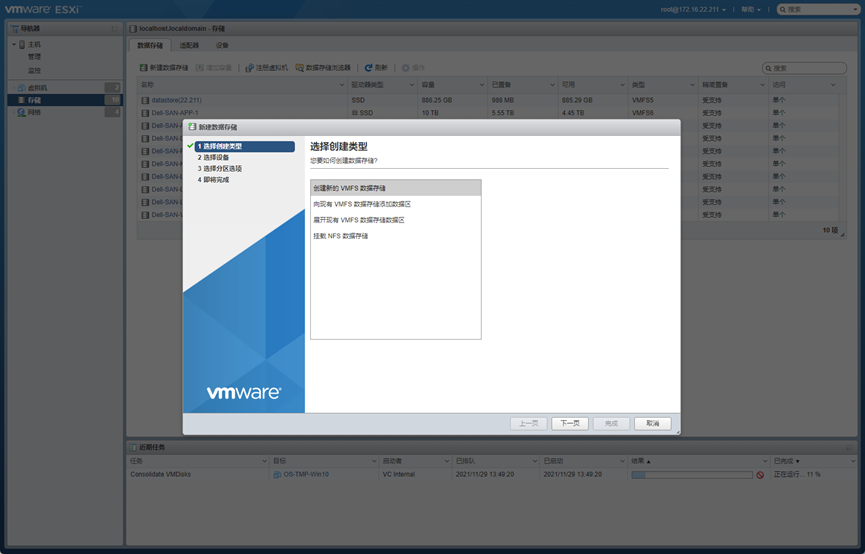

2） 创建类型选“创建新的VMFS数据存储”；

3） 然后点击下一步，输入名称并选项存储设备，即在存储中创建的存储卷（可以根据存储卷的ID来区别）；

4）选择分区类型，使用全部磁盘，分区类型为VMFS6；

5）确认数据存储信息，然后点击完成；

6）点击完成后，会对磁盘进行初始化并清除磁盘中的所有数据，类似于格式化硬盘；

3、交换机配置

登录Dell-S4048-ON交换机，新增VLAN（1100、1101），并允许1/1-1-34允许该VLAN传输数据。

SW-4048-UP#configure
SW-4048-UP(conf)#interface Vlan 1101
SW-4048-UP(conf-if-vl-1101)#tagged Tengigabitethernet 1/1-1/34
SW-4048-UP(conf-if-vl-1101)#tagged port-channel 30
SW-4048-UP(conf-if-vl-1101)#no shutdown

4、防火墙配置网络

登录防火墙后台，在网络中添加聚合子接口1100和1101，并将其配置为三层dmz安全域，详细配置如下图所示：

5、安装VCSA

5.1第一阶段

1）直接双击VCSA的ISO文件即可将ISO文件挂在到CDROM设备上，然后找到下图所示文件，运行installer进行安装；

2）选择需要进行的操作，由于我们本次安装是初次安装，所以选择“安装”，界面右上角可选择语言；

3）查看安装简介，直接下一步即可；

4）接受用户协议，点击下一步；

5）如何整个集群不是很大的情况下，使用嵌入式“Platform Services Controller”即可；

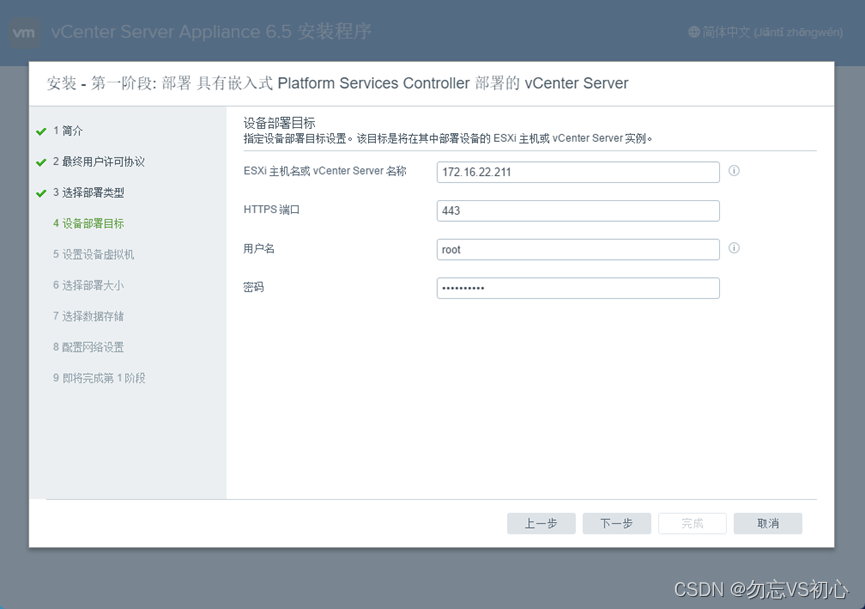

6）这里添加ESXi主机的信息，即将vCenter Server安装在哪台ESXi主机上；

7）证书警告，点击是即可；

8）输入虚拟机的密码（注：不是登录vCetner Web界面的密码，是VCSA主机的密码）

9）选择部署大小，请参考图片中的“部署大小所需资源”进行参考；

10）选择安装到ESXI主机中的哪个存储上，勾选图中的“启用精简磁盘模式”会实时占用磁盘空间，随着数据的增大，空间会占用的越来越多，如果不勾选则占用前方建议的全部空间，选择完成后点击“下一步”；

11）输入VCSA主机所用的网络、主机名、IP地址等信息，输入完成后点击“下一步”；系统名称可留空，留空表示使用IP地址；DNS必须填写外网的DNS，否则在第二阶段安装时会报错；

12）确认安装信息，确认无误后点击“下一步”进行安装；

13）正在安装中，耐心等待一会儿；

14）第一阶段部署完成后，直接点击“继续”，开始第二阶段的安装；

5.2 第二阶段

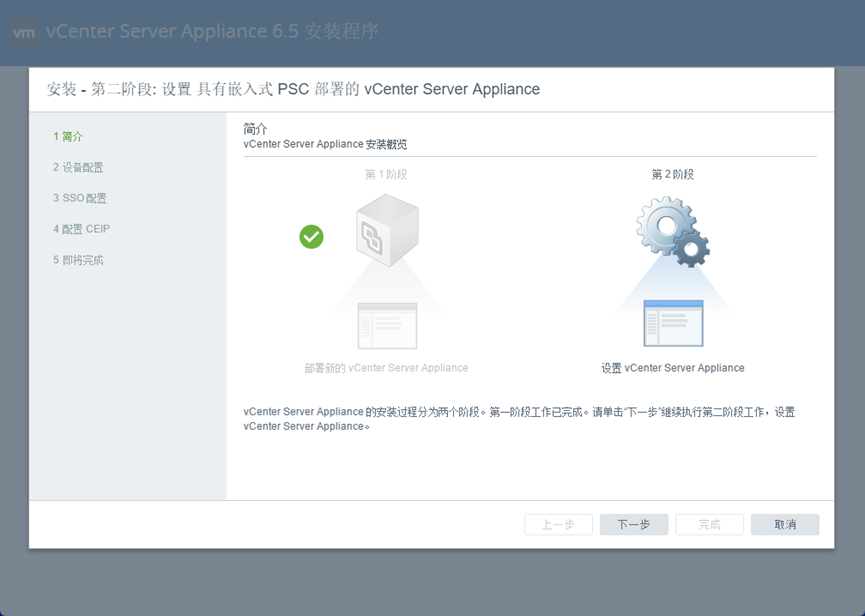

1）查看完简介后点击“下一步”；

2）设置时间同步以及是否启用SSH访问；

3）设置vsphere WEB管理的账号及密码，域名保持默认即可；

4）配置CEIP；

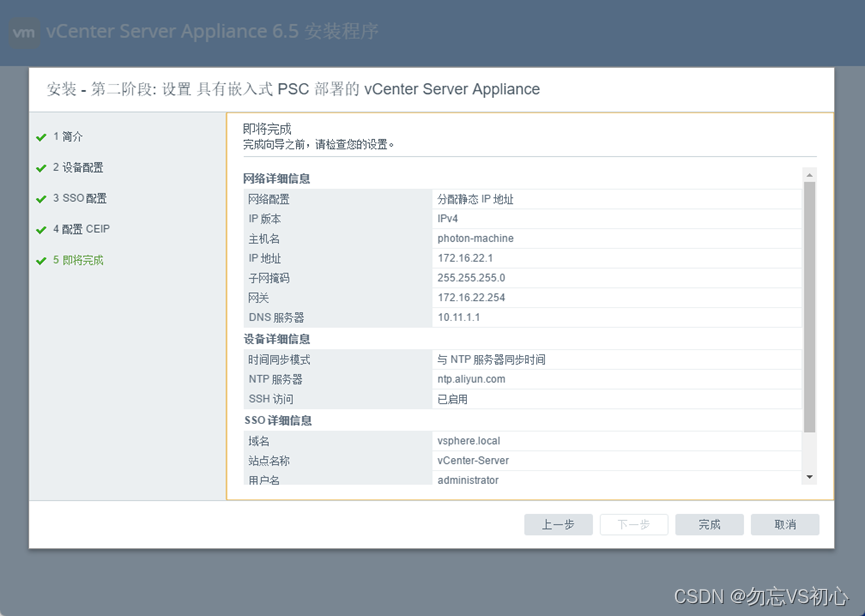

5）确认主机信息，确认无误后点击“完成”；

6）提示警告，如已确认填写信息无误，点击“确定”即可；

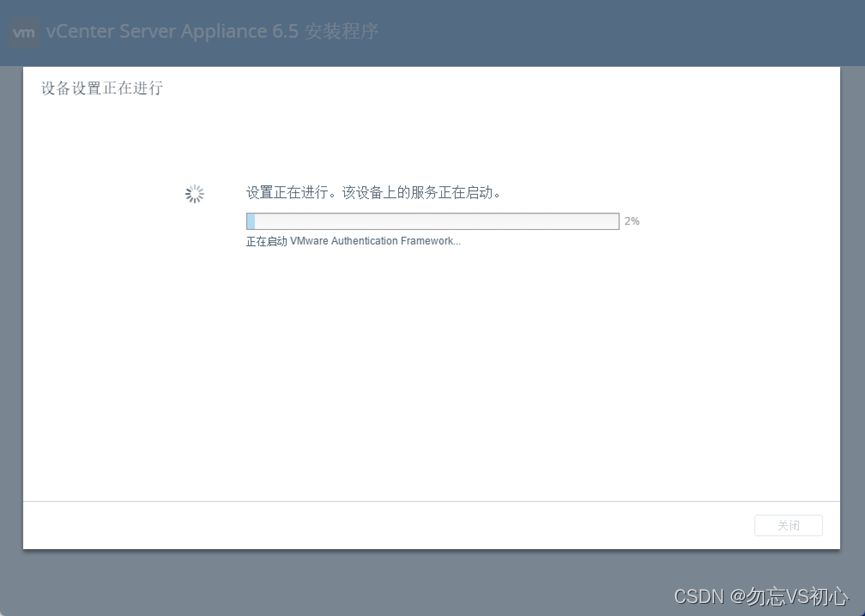

7）正在安装中，该过程时间在20-30分钟；

8）安装完成后，可通过页面上的设备入门页面进行访问，但是因为没有做DNS解析，所以直接使用IP地址进行访问（https://172.16.22.1）;

注意：在vCenter 6.5中有一个需要注意的地方，该版本的管理界面有两套：Flash版和HTML版。其中HTML管理界面部分功能不支持，使用完整功能需要在Flash版本上进行。Flash版本对浏览器是有要求的，具体请查看flash最新版本对浏览器的支持，否则登录后台会出现一片空白的情况；
