ATP-EMTP电缆模型搭建

ATP电缆模块LCC可以搭建架空线路和电缆模型

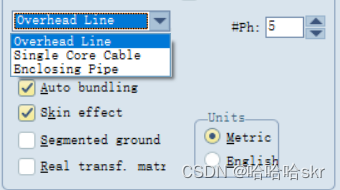

选择overhead line 或者 single core cable搭建架空线和电缆模型，

针对架空线模型，有以下几个模型

其中，Jmarti模型对于暂态模拟较好，Bergeron模型和PI模型对稳态模拟较好，在参数设定部分，

Ph.no表示电缆的相，Rin和Rout表示电缆缆芯的内半径和外半径，Resis为电缆电阻，Horiz、Vtower为导线在杆塔部分的水平和竖直位置，Vmid代表导线在档距中心的竖直位置，Separ代表分裂导线间的距离，NB代表分裂数。
