自定义组件重写onDraw方法，内容如下

@Override
protected void onDraw(Canvas canvas) {
    super.onDraw(canvas);
    Paint paint = new Paint();
    paint.setColor(Color.RED);
    RectF rectF = new RectF(100, 100, 400, 400);
    canvas.drawRect(rectF, paint);
}

此时画出来的红色矩形（父布局的背景是白色）

我们再调小一点矩形的范围，再画一个小一点的蓝色矩形

        //再画一个小一点的蓝色的矩形
        paint.setColor(Color.BLUE);
        rectF.set(150, 150, 350, 350);
        canvas.drawRect(rectF, paint);

emmmm，我想在蓝色的矩形中间抠出一个小的矩形，让他露出红色的底色，利用PorterDuff.Mode.CLEAR

        //扣出蓝色矩形中的一块区域
        rectF.set(200, 200, 300, 300);
        paint.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.CLEAR));
        canvas.drawRect(rectF, paint);

what?黑色的？，连白色的背景也没了？因为现在是在同一个canvas中操作的，这一层的东西都会受影响，有点像是Photoshop中的图层概念。那只想让他抠掉蓝色的那一层怎么办？在画好红色的矩形后调用saveLayer()方法来保存当前图层和新建一个图层，然后再画一个蓝色的矩形，再抠出中间的位置，上代码：

        Paint paint = new Paint();
        paint.setColor(Color.RED);
        RectF rectF = new RectF(100, 100, 400, 400);
        canvas.drawRect(rectF, paint);

        //画好红色的矩形后保存图层
        canvas.saveLayer(null, null);

        //再画一个小一点的蓝色的矩形
        paint.setColor(Color.BLUE);
        rectF.set(150, 150, 350, 350);
        canvas.drawRect(rectF, paint);

        //扣出蓝色矩形中的一块区域
        rectF.set(200, 200, 300, 300);
        paint.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.CLEAR));
        canvas.drawRect(rectF, paint);

效果：

saveLayer有两个参数，第一个参数是一个RectF类，你可以用这个类来指定保存的canvas的位置和大小

啊？这是什么操作，先保存蓝色矩形左上角的位置试试看,改一下刚刚到saveLayer()方法，贴一下全部代码：

        Paint paint = new Paint();
        paint.setColor(Color.RED);
        RectF rectF = new RectF(100, 100, 400, 400);
        canvas.drawRect(rectF, paint);

        //画好红色的矩形后保存图层
        rectF.set(150,150, 250, 250);
        canvas.saveLayer(rectF, null);

        //再画一个小一点的蓝色的矩形
        paint.setColor(Color.BLUE);
        rectF.set(150, 150, 350, 350);
        canvas.drawRect(rectF, paint);

        //扣出蓝色矩形中的一块区域
        rectF.set(200, 200, 300, 300);
        paint.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.CLEAR));
        canvas.drawRect(rectF, paint);

效果：

emmmmm，去掉抠颜色的代码看看

        //扣出蓝色矩形中的一块区域
//        rectF.set(200, 200, 300, 300);
//        paint.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.CLEAR));
//        canvas.drawRect(rectF, paint);

再运行的效果：

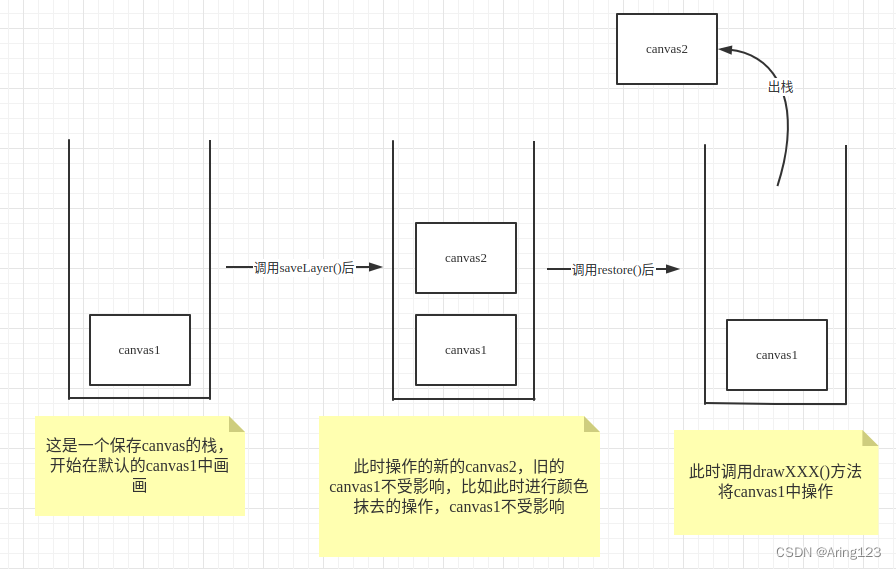

到这里就能理解了，用saveLayer()保存了蓝色那一小块的地方，同时新创建的一张canvas大小也是只有蓝色矩形那一小块，所有只能操作这一小块了，还有restore()方法可以恢复上一个canvas，canvas是由一个栈去管理，drawXXX()操作的是栈顶的canvas，画一张图方便理解

----------------------------------------------------------

还有save()方法，这个方法是用来保存坐标系等状态的，这些状态也是由一个栈去管理。当你画好一个图形后，画另一个图形需要对坐标系进行旋转操作和改变画笔颜色，画完后再画别的图形又要把画笔和坐标系的角度调回来，这时save()方法就派上用场了，在你画好第一个图形后调用save()方法可以保存好当前的状态，再去调画笔颜色和坐标系角度去画另一个图形，画好后再调用restore()方法就可以恢复之前的画笔状态和坐标系状态。
