超声波表检测平台软件使用说明

        非居民用户（IC 卡）超声波燃气表数据采集系统检测平台（以下简称非居超声波表检测平台或者检测平台）主要检测所有非居超声波燃气表以及 IC 卡超声波燃气表无线模块的各项通信性能，以《非居民用户燃气表数据采集系统技术规范（统一版本 20180930 ）》和《非居民用户燃气表数据采集系统技术规范（超声波表部分 201901 版）》为标准，给出非居超声波表以及 IC 卡超声波燃气表的检测结果，并将检测结果存储在本地，生成纸质报告，用以归档。本说明书主要介绍检测平台的部署环境、启动步骤、操作方法、流程概述和异常处理。

一、部署环境

非居超声波表检测平台部署在 Windows 平台上，入口快捷方式置于台式机

桌面上，图标背景透明，与之前其他的检测平台区别开来，如图 1.1 所示。



二、启动步骤

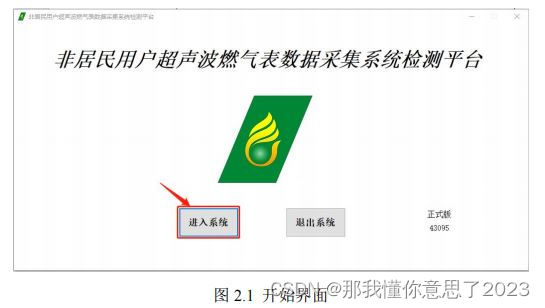

第一步：双击非居超声波检测平台图标，弹出开始界面，点击“进入系统” 按钮进入下一步

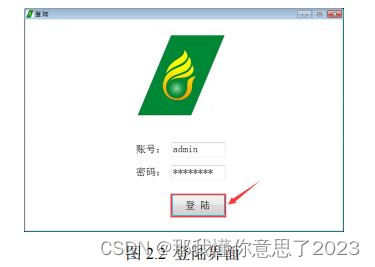

第二步：进入登陆界面，账号为“ admin ”，密码为“ admin123 ”。账号密码

默认即可。点击“登陆”按钮进入下一步。

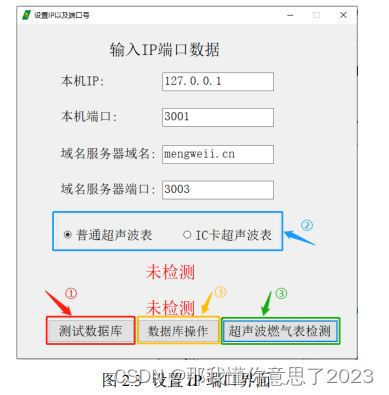

第三步：进入设置 IP 端口界面，本机 IP 、本机端口、域名服务器域名和域名服务器端口默认即可，一般情况下无需修改。此时按钮上方有两个“未检测”的标签，显示本地数据库以及备份数据库还未做测试。先点击“测试数据库”按钮，此时会进行本地数据库和备份数据库的检测。检测成功或者失败都会显示在界面上；其次选择待测表的表类型，即选择蓝框中的“普通超声波表”或“IC 卡超声波表”。如果需要进行数据库操作，点击“数据库操作”按钮，进入数据库操作界面。如果进行非居超声波表检测，先点击“超声波燃气表检测”按钮。

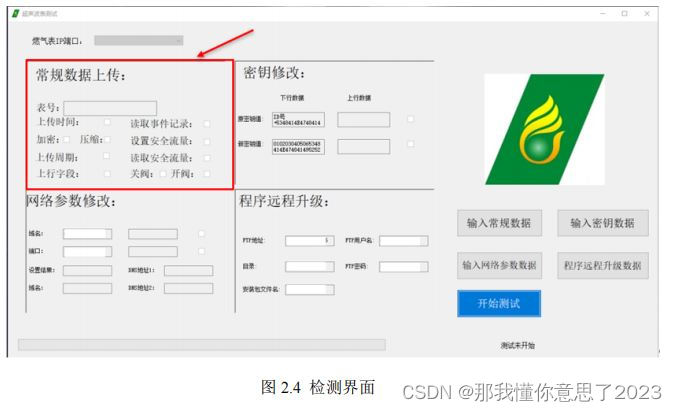

第四步，进入超声波表检测页面，如图 2.4 所示。与其他燃气表检测不同的是常规数据上传模块，该模块包括表号检测、上传时间检测、加密压缩检测、上行周期检测、上行字段检测、读取时间记录检测、设置安全流量检测、读取安全流量检测以及开关阀检测。

三、 操作方法

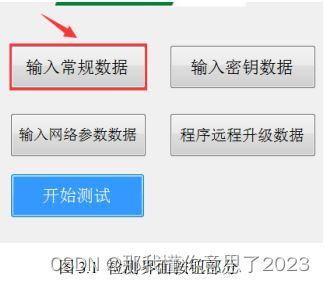

第一步，点击检测界面右下角的“输入常规数据”按钮，弹出常规数据输入

框，如图 3.1 所示

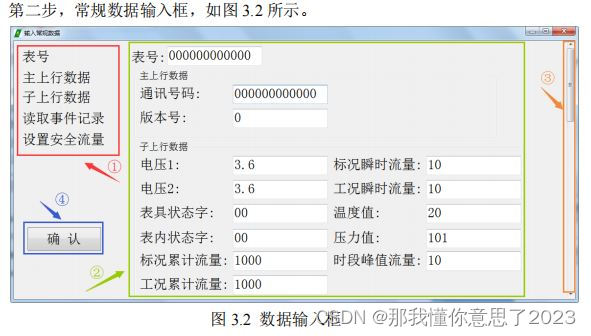

第一部分为导航栏，第二部分为主体输入区域，第三部分为滑动条，第四部

分为“确认”按钮。整个数据输入分为五类，分别为表号、主上行数据、子上行

数据、读取事件记录和设置安全流量。点击导航类中的每一项，输入区域即可跳

转到相应的部分进行数据的输入。也可以拖动滑动条，输入数据。所有数据输入

完成后，点击“确定”按钮，完成数据的输入。

 第三步，弹出输入基本信息框，如图 3.3 所示。

输入超声波燃气表的基本信息，包括生产厂商、生产日期、型号规格、测试

员以及测试单位。输入完成后，点击“确认”按钮，回到测试界面。

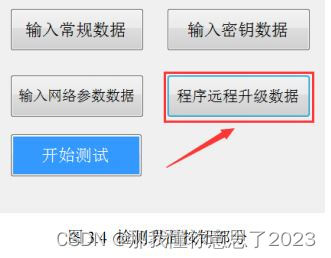

第四步，点击检测界面右下角的“程序远程升级数据”按钮，如图 3.4 所示。

弹出程序远程升级数据输入框。

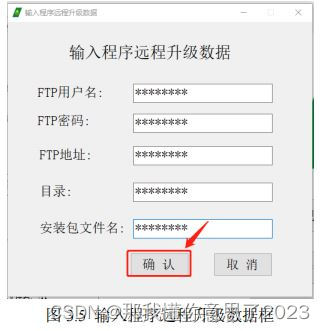

 第五步，输入程序远程升级数据框，如图 3.5 所示。

输入超声波燃气表的远程程序升级数据，包括 FTP 用户名、 FTP 密码、 FTP

地址、目录以及安装包文件名。输入完成后，点击“确认”按钮，回到测试界面。

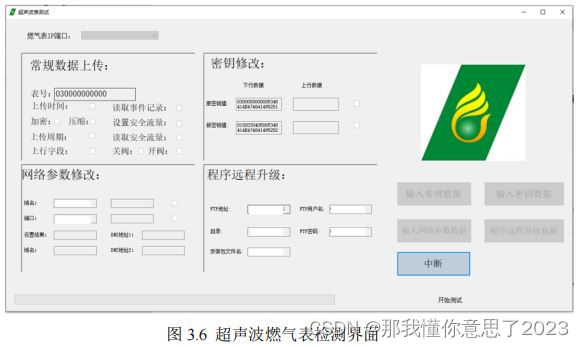

第六步，测试界面中点击“开始测试”按钮，开始超声波燃气表的检测。如

图 3.6 所示。

测试完成后，会弹出提示框，提示测试结束。而且每一个模块会显示成功或

是失败的标志，右上角也会显示整个测试通过或是失败的标志。此时会显示“打

印报告”按钮，点击即可打印当前测试超声波燃气表的报告。

四、 流程概述

开始测试后，检测平台等待超声波表第一次上传数据。第一次上传成功后，

检测平台下发结束包，规定第二次上传包的上传时间、上传周期、加密压缩状态

等等。超声波表第二次上传后，检测平台检测上传时间以及加密压缩的准确性。

超声波第三次上传后，检测平台检测上传周期以及各个上行字段内容的准确性。

然后检测平台依次检测读取事件记录、设置安全流量、读取安全流量、开阀和关

阀功能，并且将检测结果显示在界面上。

五、 异常处理

1. 若无法正常打印，请检查打印机的连线是否正确，驱动是否准确安装。

2. 若多次生成报告失败，请检查 D 盘下文件是否缺失。

3. 若检测发现软件停止响应、进度条动画以及模块动画不再滚动，请重启

该软件。若还是发生相同问题请记录测试时间和表号，方便以后检查。

4. 若多次在网络参数修改模块失败，可能是网络故障，请联系网络管理员。

5. 若多次在程序远程升级模块失败，可能是升级文件问题，请检查文件是

否按照指定路径放置。
