基于Docker和Springboot两种方式安装与部署Camunda流程引擎

已于 2024-03-27 11:12:07 修改
阅读量1.8k 收藏 23
点赞数 27
分类专栏： Camunda 文章标签： docker spring boot Camunda
于 2024-02-24 16:52:22 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_45118229/article/details/136218793
版权

在这里插入图片描述

文章目录

前言

Camunda 相对于其他流程引擎的优势在于开源性、BPMN 2.0 支持、可扩展性、轻量级和高性能，以及可观察性。并且Camunda 支持独立平台的方式部署流程引擎，这更有利于分布式的项目。本文以7.18.0版本为例，介绍了：

  1. Docker
  2. Spring Boot

两种安装和部署 Camunda 流程引擎的方式。

1、Docker安装

Docker 提供了一个简便的方法来安装和运行各种应用程序，包括 Camunda 流程引擎。Docker的安装本文不进行叙述，重点在使用 Docker进行Camunda 的安装和部署。

1.1、拉取Camunda BPM镜像

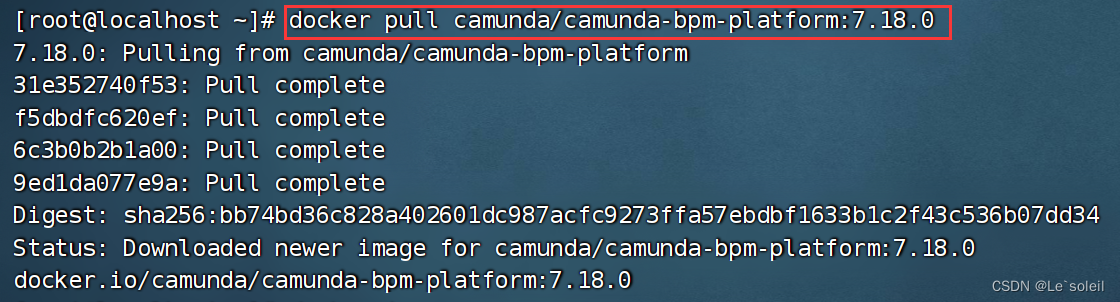

拉取版本为7.18.0的Camunda BPM平台镜像，可以使用以下命令：

docker pull camunda/camunda-bpm-platform:7.18.0

在这里插入图片描述

1.2、编写docker启动camunda容器脚本

创建一个camunda-platform-dockerstart.sh脚本，本文将该文件放在虚拟机/usr/local/camunda-platform/目录下，用于启动docker中的Camunda容器。
首先，使用 chmod 命令来添加执行权限：

sudo chmod +x /usr/local/camunda-platform/camunda-platform-dockerstart.sh

camunda-platform-dockerstart.sh 脚本内容如下：

#!bin/bash
docker run -d --name camunda -p 8080:8080  \
           -e DB_DRIVER=com.mysql.cj.jdbc.Driver \
           -e DB_URL=jdbc:mysql://192.168.188.135:3306/camunda?nullCatalogMeansCurrent=true \
           -e DB_USERNAME=root \
           -e DB_PASSWORD=123456 \
           -e WAIT_FOR=192.168.188.135:3306 \
           camunda/camunda-bpm-platform:7.18.0

上述命令的解释如下：

  • -d：表示以后台模式运行容器。
  • --name camunda：给容器命名为 “camunda”。
  • -p 8080:8080：将主机的 8080 端口映射到容器的 8080 端口，这样可以通过主机的 8080 端口访问 Camunda BPM 平台。
  • -e DB_DRIVER=com.mysql.cj.jdbc.Driver：设置环境变量 DB_DRIVER 为 MySQL 数据库的 JDBC 驱动名称。
  • -e DB_URL=jdbc:mysql://192.168.188.135:3306/camunda?nullCatalogMeansCurrent=true：设置环境变量
    DB_URL 为 MySQL 数据库的连接 URL，其中指定了数据库的 IP 地址、端口号、数据库名称以及其他相关参数。
  • -e DB_USERNAME=root：设置环境变量 DB_USERNAME 为 MySQL 数据库的用户名。
  • -e DB_PASSWORD=123456：设置环境变量 DB_PASSWORD 为 MySQL 数据库的密码。
  • -e WAIT_FOR=192.168.188.135:3306：设置环境变量 WAIT_FOR 为需要等待的 MySQL 数据库的 IP 地址和端口号，表示容器将等待数据库启动后再启动 Camunda 服务。
  • camunda/camunda-bpm-platform:7.18.0：指定使用的 Camunda BPM 平台的镜像和版本。

本文采用的数据库为mysql 8.0.26版本，如果使用mysql5.x版本，可以参考本篇文章：Camunda7.18流程引擎启动出现Table ‘camunda_platform_docker.ACT_GE_PROPERTY‘的解决方案

1.3、docker启动脚本

执行以下命令：

sh /usr/local/camunda-platform/camunda-platform-dockerstart.sh && docker logs -f camunda

该命令由两部分组成：

  • 第一部分sh /usr/local/camunda-platform/camunda-platform-dockerstart.sh，执行了一个名为
    camunda-platform-dockerstart.sh 的脚本。
  • 第二部分是 docker logs -f camunda，它会以实时模式显示名为 “camunda” 的容器的日志。

通过一下命令可以查看启动是否成功：

docker ps

在这里插入图片描述
补充：
如果启动失败，可以使用docker的删除命令：

rm -f camunda

如果上述无效，可以采用第二种方法：

docker ps -a

上述命令可以找到进程号，然后通过以下命令删除启动失败的 “camunda” 容器。

docker rm 进程号

1.4、访问验证

首先，需要确认在数据库中存在以下49张表。
在这里插入图片描述

然后，通过：http://docker所在虚拟机的ip:8080/camunda访问。

例如：本文docker所在虚拟机的ip为`192.168.188.132`。

在这里插入图片描述
camunda流程引擎的初始Username为：demo，Password为：demo。出现下图说明基于docker方式部署Camunda流程引擎成功。
在这里插入图片描述

2、SpringBoot启动

搭建SpringBoot的前提条件：

  1. jdk版本需要1.8以上。
  2. maven版本需要3.6以上。

上述前提条件的搭建和安装本文也不过多进行叙述。

2.1、下载地址

进入camunda流程引擎下载地址。
在这里插入图片描述

2.2、创建SpringBoot项目并配置基础信息

往下翻，找到并点击Camunda7 Community Download。
在这里插入图片描述
点击后，继续往下翻，找到Generate a Spring Boot Project，点击Get Started。
在这里插入图片描述
本文以7.18版本为例，选择的内容如下图：
在这里插入图片描述
设置的账号和密码还是demo（需要记住，用于后续的登录），大家可以自定义。设置完成后点击GNERATE PROJECT。
在这里插入图片描述

2.3、下载SpringBoot项目并在idea中打开

点击GNERATE PROJECT后，网页会自动下载该项目。
在这里插入图片描述
找个文件夹进行解压缩。
在这里插入图片描述
然后打开idea，并使用Open File or Project打开该项目。
在这里插入图片描述
选择Trust Project。
在这里插入图片描述

2.4、pom修改

在pom文件中，屏蔽或者删除h2，并添加mysql-connector-java的依赖。

<!--    <dependency>-->
<!--      <groupId>com.h2database</groupId>-->
<!--      <artifactId>h2</artifactId>-->
<!--    </dependency>-->
<dependency>
	<groupId>mysql</groupId>
	<artifactId>mysql-connector-java</artifactId>
</dependency>

2.5、application.yml配置文件修改

application.yml配置文件内容如下

spring:
  datasource:
    url: jdbc:mysql://192.168.188.135:3306/camunda_springboot?useUnicode=true&characterEncoding=UTF-8&autoReconnect=true&useSSL=false
    driver-class-name: com.mysql.cj.jdbc.Driver
    username: root
    password: 123456
camunda.bpm.admin-user:
  id: demo
  password: demo

上述配置代码是用于配置 Spring Boot 项目中的数据源和 Camunda BPM 的管理员用户。
在数据源部分，配置了一个 MySQL 数据库连接，具体配置项如下：

  • url：数据库的 URL，用于指定数据库的位置和其他连接参数。
  • driver-class-name：数据库驱动的类名，这里使用的是 MySQL 的驱动类。
  • username：连接数据库的用户名。
  • password：连接数据库的密码。

在 Camunda BPM 管理员用户部分，配置了一个管理员用户的登录信息：

  • id：管理员用户的用户名。
  • password：管理员用户的密码

2.6、登录验证

首先，需要再次确认1.4中数据库中是否存在49张基础表。
然后，使用以下地址：http://localhost:8080/登陆。
在这里插入图片描述
输入在2.2基础配置中的账号和密码。本文的账号和密码均为：demo。 出现下图说明基于springboot方式部署Camunda流程引擎成功。
在这里插入图片描述

3、总结

本文推荐的两种安装和部署 Camunda 流程引擎的方式：

  • Docker
  • Spring Boot

在这里插入图片描述
