OSPFv3与OSPFv2的异同点+多实例实验

Ospfv3协议介绍：
与Ospfv2相比，ospfv3在工作机制上与ospfv2基本相同；但为了支持ipv6地址格式，ospfv3对ospfv2做了一些改动。
Ospfv3基于ospfv2基于原理并增强，是一个独立的路由协议，独立于ospfv2，并不是直接在ospfv2协议上进行升级，而是重新被设计的，ospfv3这个协议是独立任何具体网络层的路由协议
协议号仍然是89，，router-id仍然是一个32位的标识
Ospfv2用于ipv4，ospfv3用于ipv6
ospfv2的所有功能被ospfv3所继承，但是ospfv3也做了一定修改

router id是不是IP地址？
不是，没有掩码 router id 1.1.1.1

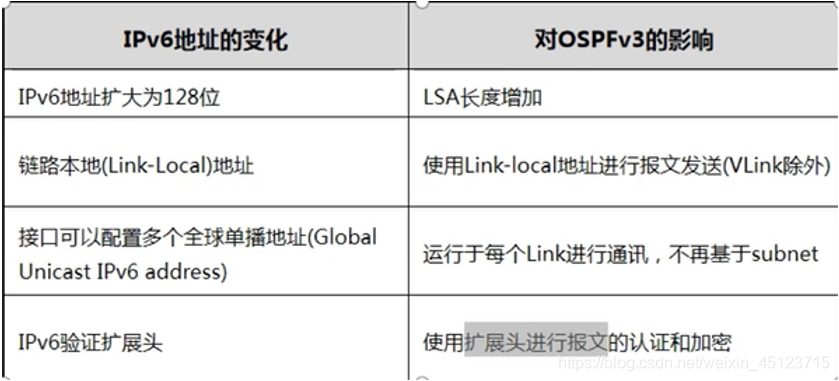

Ipv6对ospfv3的影响：

1.ipv6地址是128bit 所以导致了ospfv3的LSA长度也增加
2.开启ipv6协议的设备的接口会多一个link-local地址，所以ospfv3协议中我们是直接使用ipv6的link-local地址来发送ospfv3报文，但是vlink除外（必须使用ipv6全球单播地址或者站点本地地址来发送ospfv3报文，其中站点本地地址已经被收回，所以只能使用全球单播地址）
3.ipv4时代中，一般我们中低端设备没有接口只允许配置一个ipv4地址，但是ipv6时代中的设备一个物理口配置配置多个ipv6地址。
ospfv2是在区域配置 network x.x.x.x 反掩码，还有一种配置：接口上配置ospf enable 1 area 0，此时ospfv2可以基于子网进行通信；但是ospfv3只能基于link来进行通信，所以ospfv3只能在接口上配置ospfv3 1 area 0，ospfv3不能基于子网进行通信（指ospfv2在区域里network）
4.ospfv2时代中，认证方式有接口认证和区域认证，但是ospfv3，此时它的认证和加密全部交给ipv6这个协议 AH ESP（ipv6支持ipsec），也就是ospfv3没有独立的认证方式

Ospfv3和ospfv2相同点：
网络类型：MA（广播）、NBMA、P2P、P2MP、VLINK
接口类型：MA（广播）、NBMA、P2P、P2MP
接口状态机：Down、点到点、waiting、DR、BDR、DRother、loopback
邻居状态机：Down、attempt（仅仅出现NBMA中）、init、2-way、Exstart、Exchange、loading、 Full
链路状态数据库：ospfv3和ospfv2都有LSDB
ospf泛洪机制：就是让同一个区域内的所有路由器都保持内容完全相同的LSDB的过程
五种协议报文：Hello报文，DD报文，LSR报文，LSU报文，LSAck报文
路由计算方式相同：都是使用SPF算法

Ospfv3和ospfv2的不同：
1.基于链路的运行：
ospfv2是基于网络的，两个路由器要形成邻居关系必须在同一个网段；

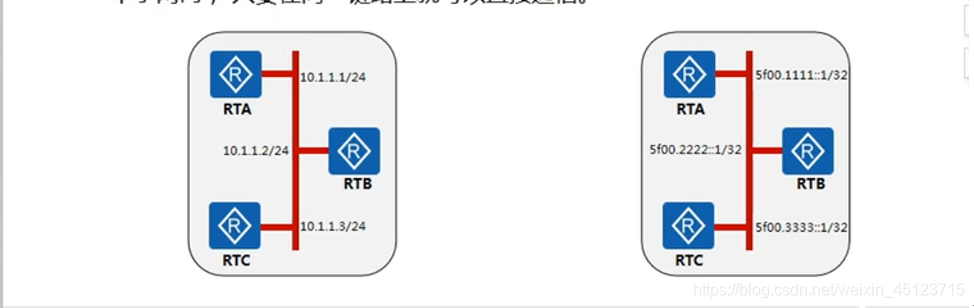

Ospfv3的实现是基于链路，一个链路可以划分为多个子网，节点即使不在同一个子网内，只要在同一链路上就可以直接通信

IPv6中重点强调了一个“链路（link）”的概念，在IPv6中，一个链路上可以分配多个IP子网，也就是IPv6前缀。和IPv4中不同的是，同一个链路上的两个节点即使不具有相同的IPv6前缀，也可以直接通过这个链路通信。这一点极大地改变了OSPF的行为。
OSPFv3是基于链路运行的，而不是以前的基于IP子网的运行。在OSPFv3中我们更多的是使用“链路”和“前缀”这两个术语。但这两个概念是分离的，没有必然的对应关系。同一链路上的两个节点不必具有相同的前缀。所以在讨论路由协议时，OSPFv2的术语“网络”和“子网”在这里应该用“链路”替换掉。同样，一个OSPF接口现在是连接到一个链路上，而不再是一个IP子网上了。OSPF协议分组的接收以及Hello分组和LSA的格式也因此做出了相应的修改。
2.使用链路本地地址：
Ospfv3的路由器使用链路本地地址作为发送报文的源地址，那么用link-local地址好处：
（1）我们不需要给ospfv3设备配置ipv6全球单播地址就可以获得ospfv3拓扑，这样可以实现拓扑和地址分离（就是说不必使用全球单播地址来构建ospf的拓扑）；
（2）通过链路上泛洪的报文不会传递到其他链路上，这样就可以减少不必要的报文泛洪带来的带宽资源消耗；
（3）link-local地址可以作为下一跳转发报文：
A ----- link-localFE80::1 B -----C2001::1
A可以通过link-local地址FE80::1访问到2001::1。

在虚连接上，必须使用全球范围地址或站点本地地址作为ospfv3协议报文的源地址
由于链路本地地址只在本链路上有意义且只能在本链路上泛洪，因此链路本地地址只能出现在link-LSA中，也就是说Link-LSA中存在的是链路本地地址，link-local地址只能存在于Link-LSA中
3.链路支持多实例复用：

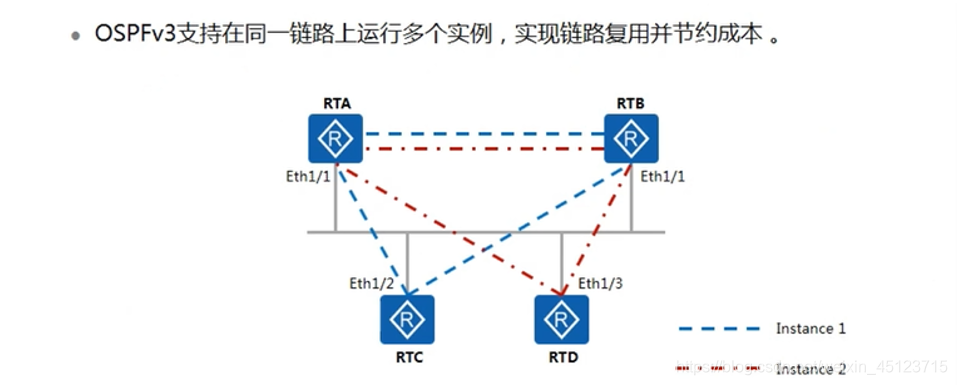

下图RTA，RTB，RTC组建实例1，实例1中三台路由器形成ospfv3邻居关系，RTA，RTB，RTD组建实例2，实例2中三台路由器形成ospfv3邻居关系，实例1和实例2互不干扰
不同实例之间不能进行通信，RTC不能和RTD通信
Ospfv3设备的物理口默认和实例0进行绑定，也可以将物理口和别的实例绑定
ospfv2设备物理口只能和实例0进行绑定（ospfv2设备物理口没有实例这个说法）

Router A、 Router B、 Router C和Router D连接到同一个广播网上，它们共享同一条链路且都能建立邻居关系，通过在Router A的Eth1/1、 Router B的Eth1/1、Router C的Eth1/2上指定实例1、在Router A的Eth1/1、 Router B的Eth1/1、 RouterD的Eth1/3上指定实例2，实现了Router A、 Router B和Router C可以建立邻居关系， Router A、 Router B和Router D可以建立邻居关系。
这是通过在OSPFv3报文头中添加Instance ID字段来实现的。如果接口配置的Instance ID与接收的OSPF v3报文的Instance ID不匹配，则丢弃该报文，从而无法建立起邻居关系。
配置ospfv3的实验必须要手工配置router id号

4.认证的变化：
验证的变化：ospfv3报文头中不在包含autype和authentication，而一般依赖ipv6的扩展验证头
校验和变化：ospfv3使用ipv6标准的checksum
OSPFv3协议一般自身不再提供认证功能，而是通过使用IPv6提供的安全机制来保证自身报文的合法性。所以， OSPFv2报文中的认证字段，在OSPFv3报文头中被取消。

5.Stub区域的支持：
由于ospfv3支持对未知类型LSA的泛洪，为防止大量未知类型LSA泛洪进入stub区域，对于向stub区域泛洪的未知类型LSA进行明确规定，只有当未知类型LSA的泛洪范围是区域或链路而且U比特没有置位时（0），未知类型LSA才可以向stub区域泛洪
凡是不能被识别的lSA报文，在ospfv2中是直接被丢弃的
但是ospfv3保留了stub区域，stub区域有1 2 3 8 9类LSA
ospfv3允许不能识别类型的lsa被当做已知类型泛洪。
只有符合如下两种条件的未知类型lsa才能泛洪到stub区域：

1. LSA的泛洪范围是area或者本地链路范围
   2.LSA的ubit为置位为0

6.报文的不同：

与OSPFv2一样， OSPFv3的五种报文都有同样的报文头，只是报文中的字段有些不同。
OSPFv3的LSU和LSAck报文与OSPFv2相比没有什么变化，但OSPFv3的报文头、 Hello、 DD以及LSR报文中的字段与OSPFv2略有不同（LSU，LSAck相同），报文的改变包括以下几点：
版本号从 2 升级到 3。

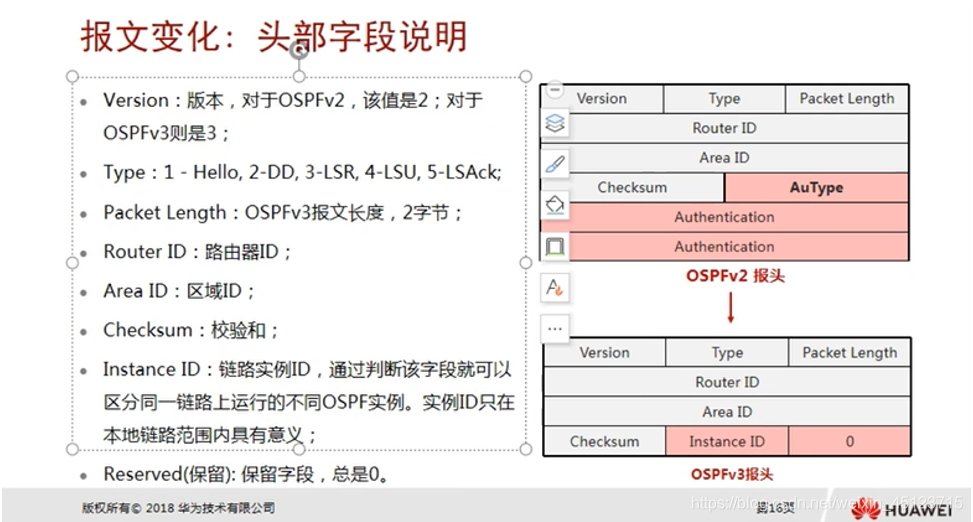

报文头的不同：与 OSPFv2 报文头相比， OSPFv3 报文头长度只有 16 字节，去掉了认证字段但加了 Instance ID 字段。 Instance ID 字段用来支持在同一条链路上运行多个实例，且只在链路本地范围内有效，如果路由器接收到的 Hello 报文的 Instance ID 与当前接口配置的 Instance ID 不同，将无法建立邻居关系。

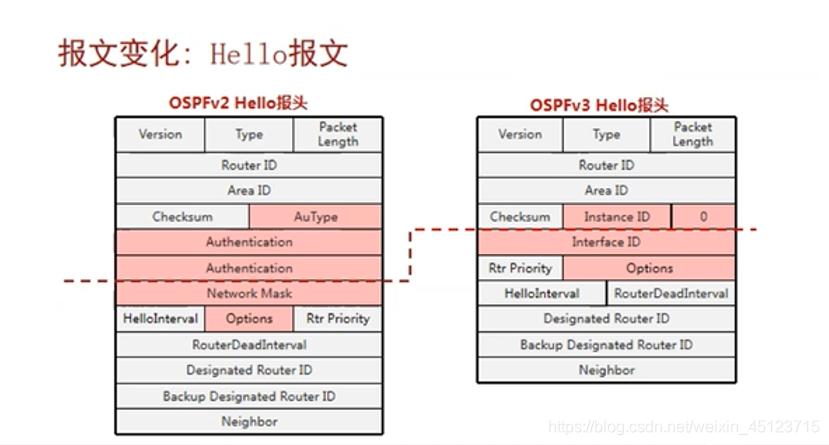

虚线上边是ospf头部的不同，下边是hello报文的不同

Hello 报文的不同：与 OSPFv2 Hello 报文相比， OSPFv3 Hello 报文去掉了网络掩码字段，增加了 Interface ID 字， 用来标识发送该 Hello 报文的接口ID。
Interface ID: 4字节。报文发送者的发送接口标识，仅用来区分同一路由器上的不同接口，不包含地址信息。
Rtr Pri: 1字节。路由器优先级，优先级高者成为DR。
Options: 3字节。 OSPFv3中将Options字段扩展为24位。

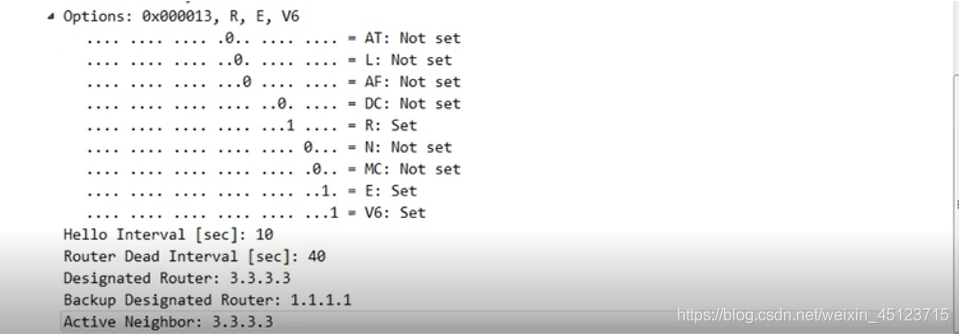

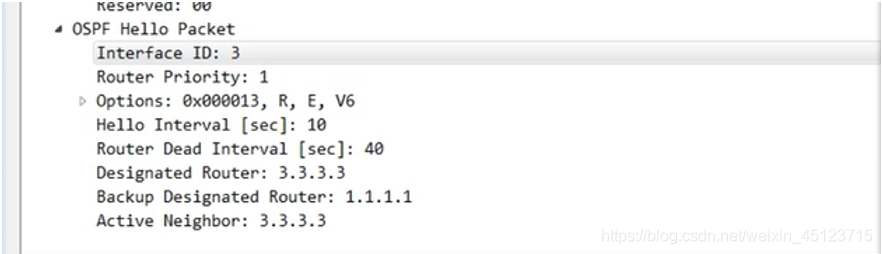

Interface ID是华为通过算法算出来的3，不用去计较
Router priority（路由优先级）：1，为0不参与DR，BDR选举

Hello时间：10s
Dead时间40s
DR：3.3.3.3
BDR：1.1.1.1
邻居：3.3.3.3

7.Option字段的不同：

在OSPFv2中， Option字段出现在每一个Hello报文、 DD报文以及每一个LSA中。
在 OSPFv3中， Option字段只在 Hello报文、 DD报文、 Router LSA、 Network LSA、 Inter Area Router LSA以及Link LSA中出现。
从上图可以看出，与OSPFv2相比， OSPFv3的Option字段增加了R比特、 V比特。
R 比特：用来标识设备是否是具备转发能力的路由器。如果 R 比特置 0，宣告该节点的路由信息将不会参加路由计算，如果当前设备是一个不想转发非本地地址的报文，可以将 R 比特置 0。
V6 比特：如果 V6 比特置 0，该路由器或链路也不会参加IPv6路由计算。置为1表示参加ipv6路由计算，一般都会置为1
E: 如果为0，不支持AS-External-LSA洪泛；置为1表示普通区域
MC: 与多播（组播）相关；
N: 是否在NSSA (Not So Stub Area)区域；置为1表示NSSA区域
DC: 是否支持按需拨号。

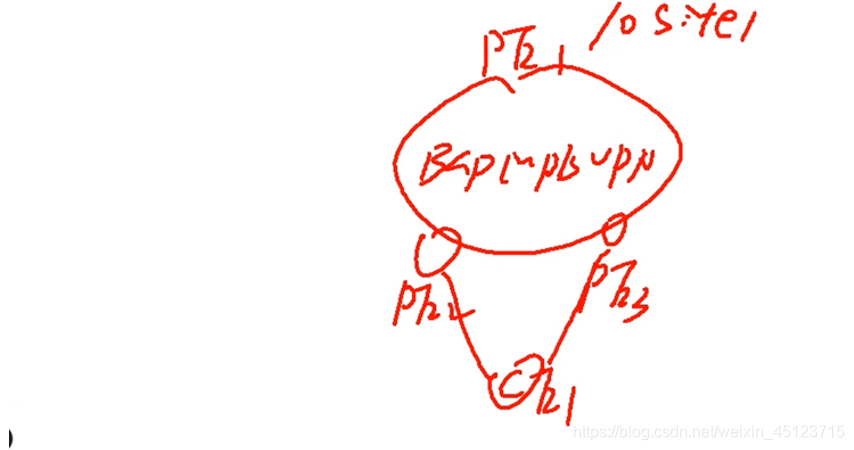

Ospfv2中的DN：用于防止环路，如下图

PE1将自己的回环口路由传递给PE2和PE3，由于PE间运行的是BGP，PE2和PE3通过下行接口运行ospf，ospf优先级优先于BGP，所以PE2也会从PE3学习到达PE1的路由，这时PE2找PE1通信就会先经过PE3，产生环路。这时PE2将通过ospf路由学到的LSA打上DN置为1的值，这时他们都不学习这个LSA，避免了环路
Ospfv2中的O：置为1表示支持9，10，11类LSA
Ospfv2中的EA置为1表示始发路由器具有接受和转发外部属性LSA，表明路由器支持8类LSA
Ospfv2中的N/P：如果在hello报文和DD报文中置为1，表明这个ospf报文来自NSSA区域，如果在LSA报文类型中发现置为1，要执行7类LSA转5类LSA的动作
Ospfv2中的MT：支持多拓扑ospf，目前没有被部署过，不用管

8.LSA的类型和内容不同：

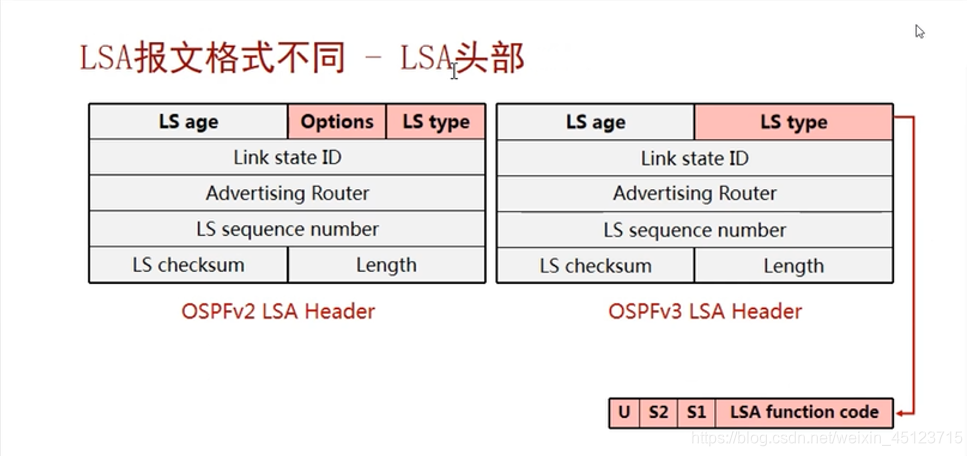

OSPFv2中的LS Type长度为8比特，指定LSA的类型； OSPFv3的LSA Type字段由OSPFv2的8比特扩充为16比特。

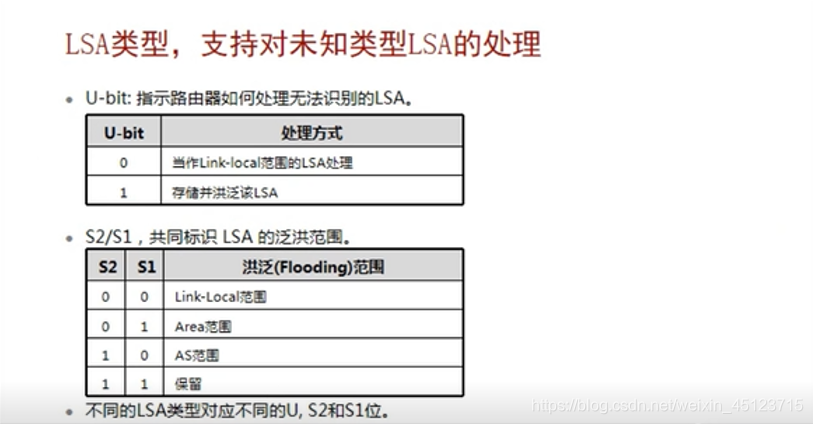

1.U 位：描述了路由器收到一个类型未知的 LSA 时如何处理，取值为 0 表示把类型未知 LSA 当成具有链路本地范围的 LSA 一样处理，取值为 1 表示按照S2/S1 位标识的泛洪范围来处理。
2.S2/S1 位：共同标识 LSA 的泛洪范围，取值 00 表示 LSA 只在产生该 LSA 的本地链路上泛洪；取值 01 表示 LSA 的泛洪范围为产生该 LSA 的路由器所在区域；取值 10 表示 LSA 将在整个自治系统内进行泛洪；取值 11 保留。
3.LSA Function Code： LSA 类型编码，描述 LSA 的类型。
看顺序应该从3-2-1看，首先看LSA Function Code，其次S2/S1，最后看U位，如果前面两步已经看出来LSA类型，就不用再看U位

在OSPFv2中，收到类型未知的LSA将直接丢弃。
OSPFv3在LSA的LS Type字段中增加了一个U比特位来位标识对未知类型LSA的处理方式：
如果 U 比特置 1，则对于未知类型的 LSA 按照 LSA 中的 LS Type 字段描述的泛洪范围进行泛洪；
如果 U 比特置 0，对于未知类型的 LSA 仅在链路范围内泛洪。
LSA的泛洪范围已经被明确地定义在LSA的LS Type字段，目前，有三种LSA泛洪范围。
1.链路本地范围(Link-local Scope)8类。
LSA 只在本地链路上泛洪，不会超出这个范围， Link-LSA(新增)。

2.区域范围(Area Scope)。
Router-LSA（1类）, Network-LSA（2类）, Inter-Area-Prefix-LSA（3类）, Inter-Area-Router-LSA（9类）, Intra-Area-Prefix-LSA（7类）(新增)都是区域范围泛洪的 LSA。

3.自治系统范围(AS Scope)。
LSA 将被泛洪到整个路由域，AS-External-LSA（5类）。

多实例实验：注，不同的进程号需要配置不同的router-id

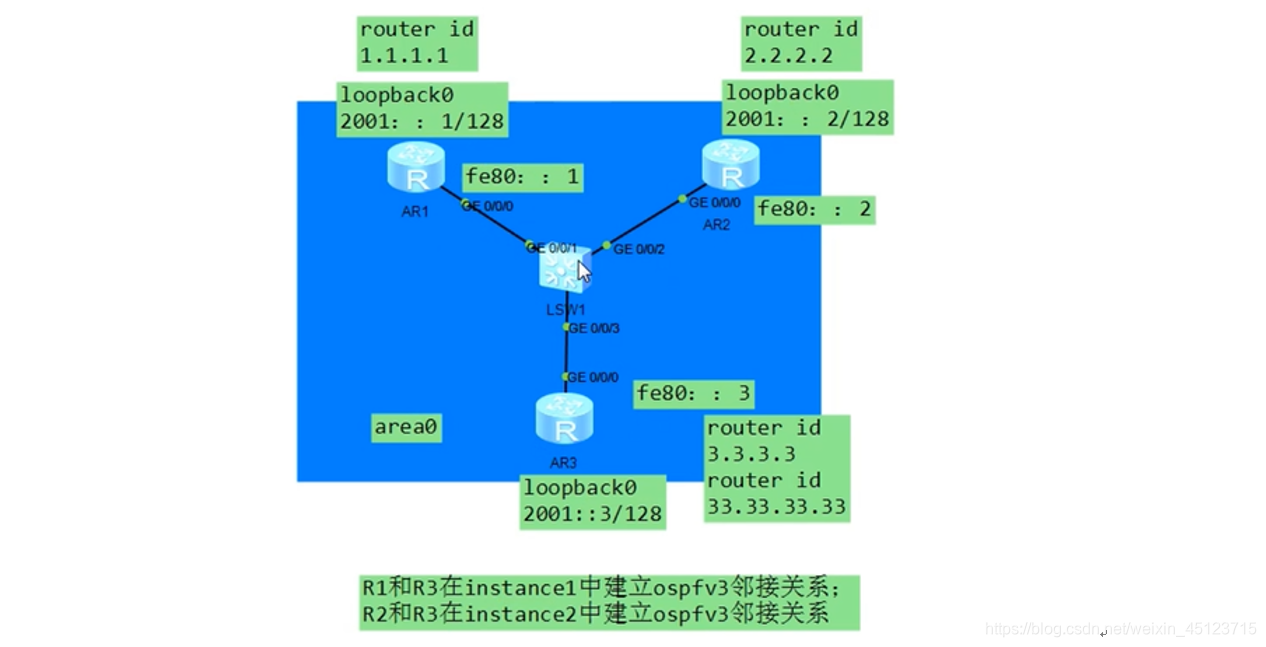

拓扑图

根据拓扑实验图完成：

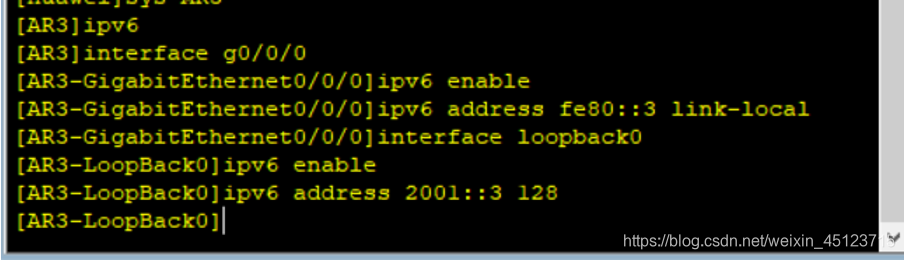

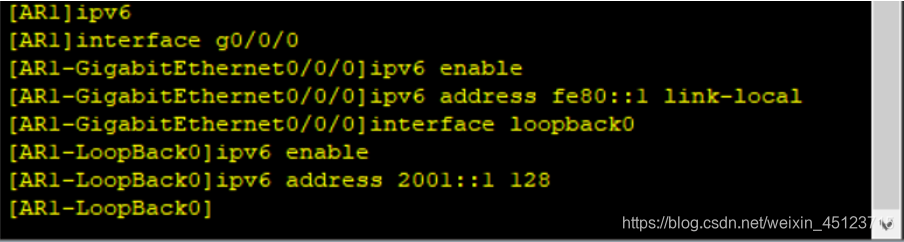

1. 配置IP，手动指定接口的link-local地址
   AR1：

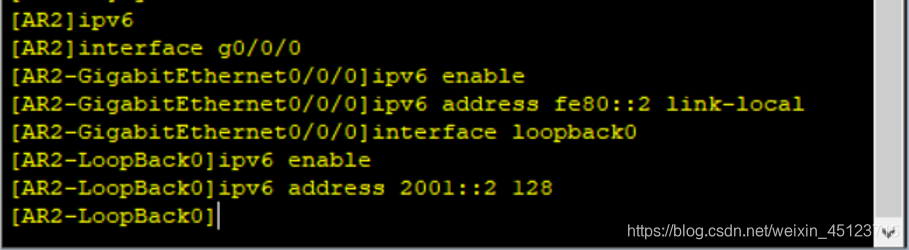

AR2：

AR3：

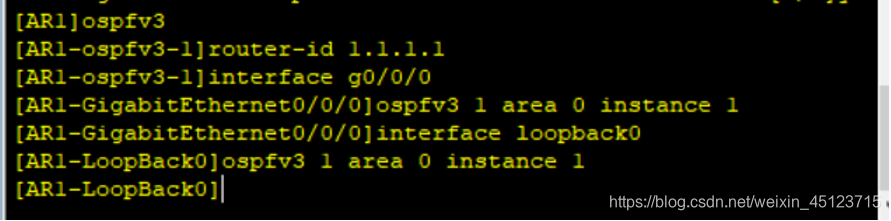

2. R1和R3在instance 1 中建立ospfv3邻接关系
   AR1：

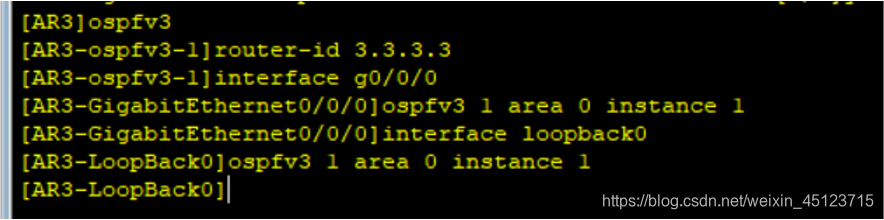

AR3：

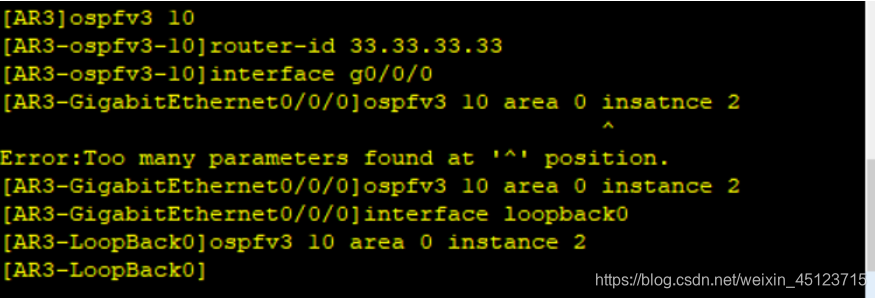

3. R2和R3在instance2中建立ospfv3邻接关系
   AR2：


AR3：

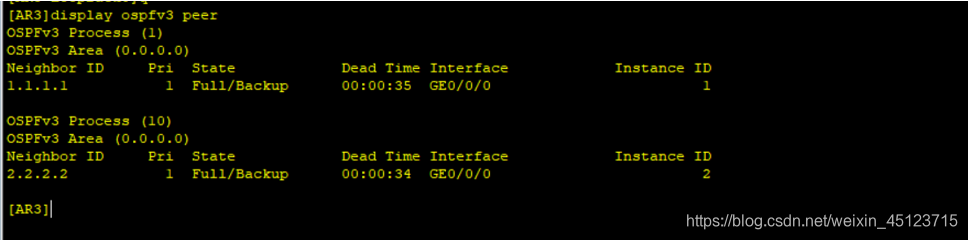

查看对等体

4. 测试：ping环回口

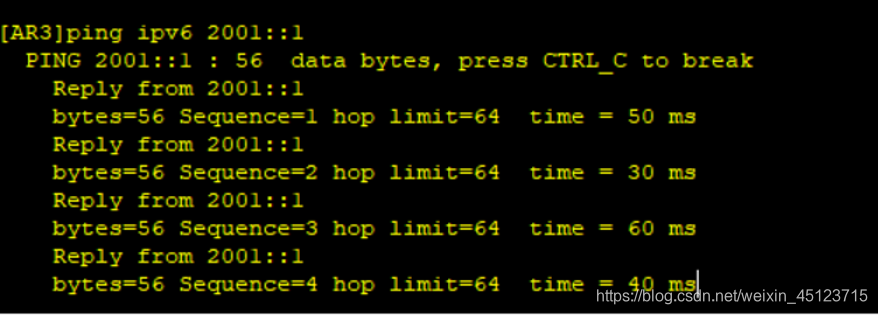

   AR3 ping AR1通

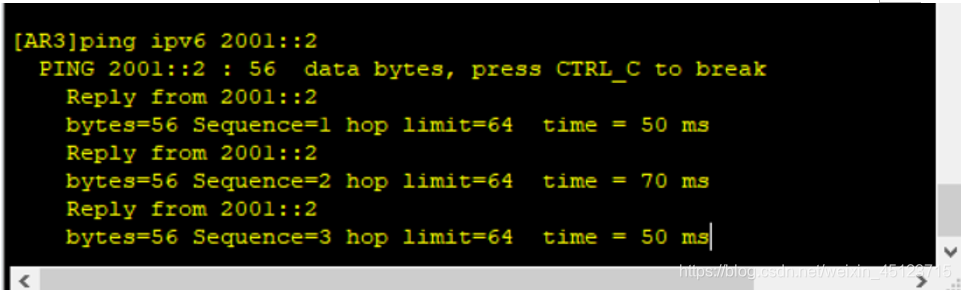

AR3 ping AR2通

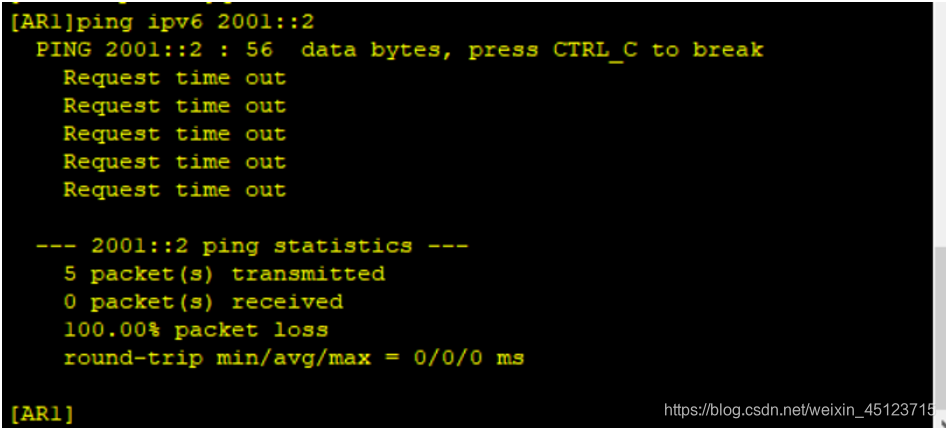

AR1 ping AR2不通

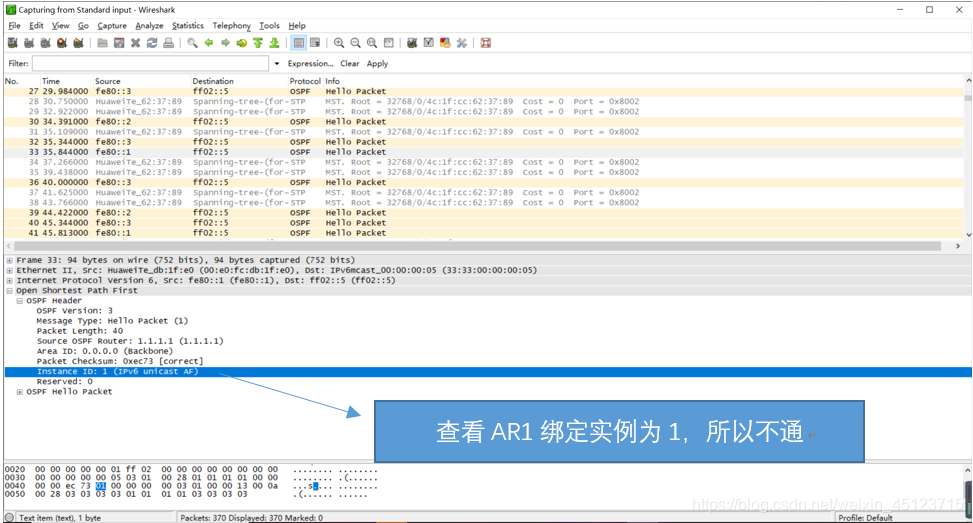

在AR2抓包分析为什么不通，查看AR1发送的hello报文
