GX work2如何通过库操作导入和导出FB块文件

最新推荐文章于 2025-03-26 11:28:51 发布
最新推荐文章于 2025-03-26 11:28:51 发布
阅读量2.4k 收藏 4
点赞数
文章标签： 制造
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_45138681/article/details/130529778
版权
该教程介绍了如何进行FB文件的操作，包括新建.gwx文件以存储FB功能块，通过库操作导出已编写好的功能块程序，以及如何进行FB块的导入步骤。点击确定即可完成FB块的导出，详细指导了文件在系统间的转移过程。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

一、FB文件导出
1.新建一个.gwx空文件在这里插入图片描述
这个文件用来存放写好的FB功能块

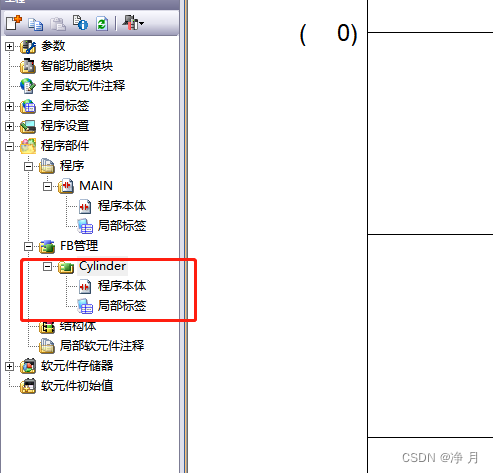

2.打开已经写好的功能块程序在这里插入图片描述

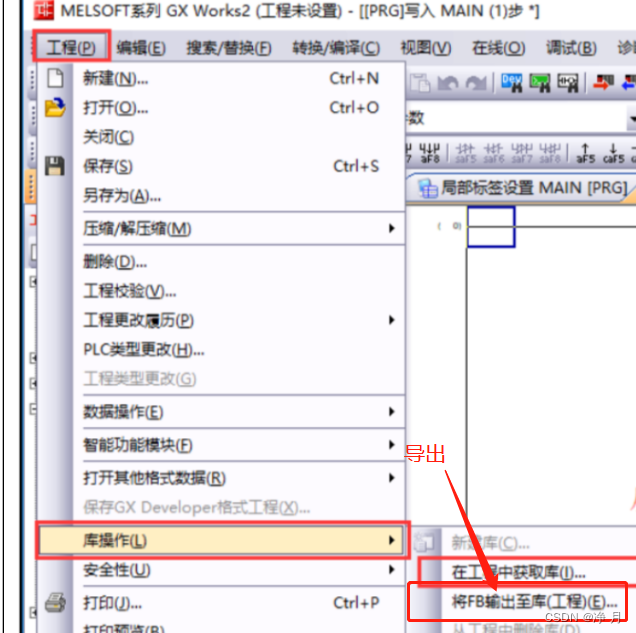

3.使用库操作导出在这里插入图片描述

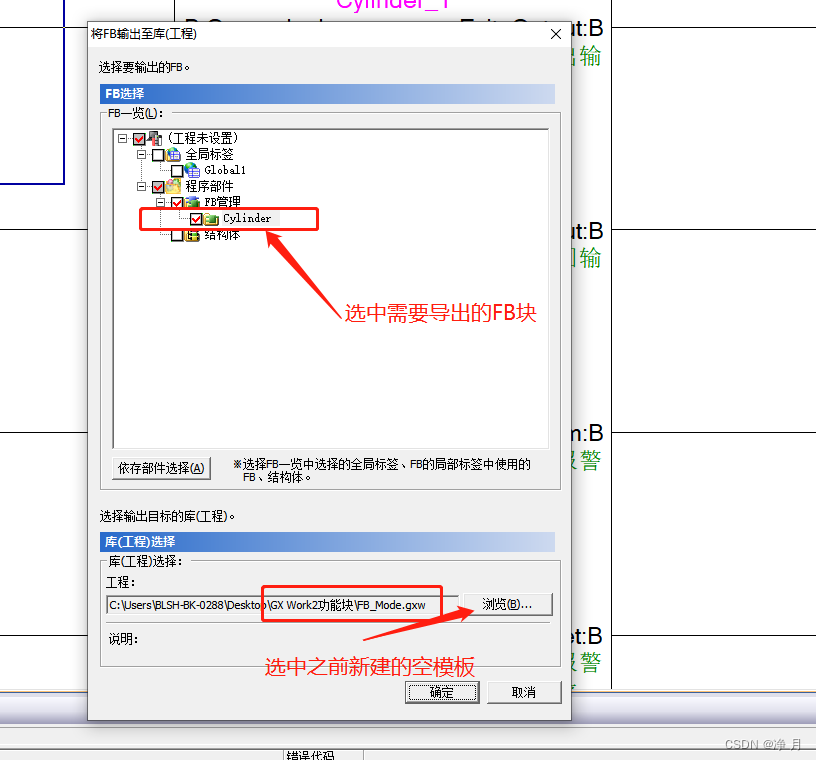

4.在这里插入图片描述

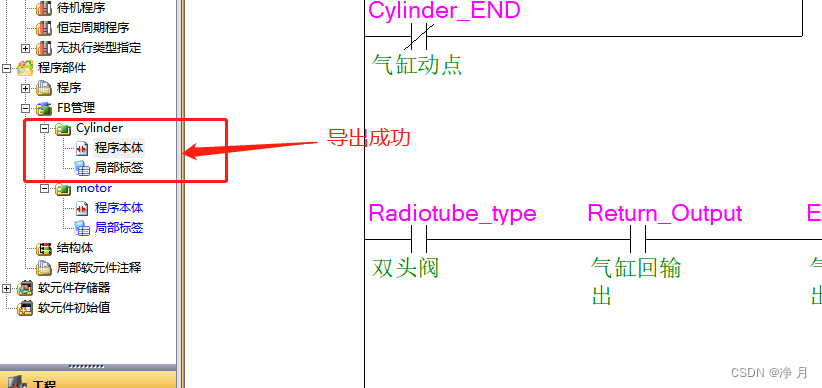

5.点击确定即可导出FB块在这里插入图片描述
二、FB块导入

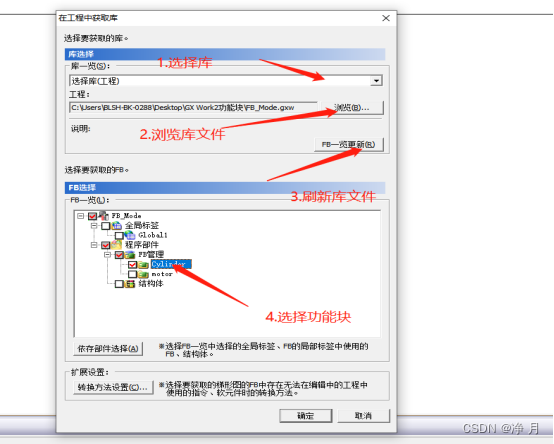

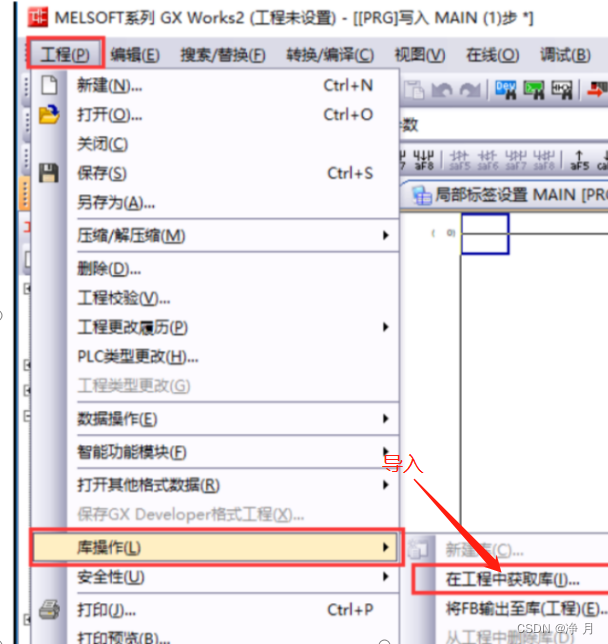

1.在这里插入图片描述

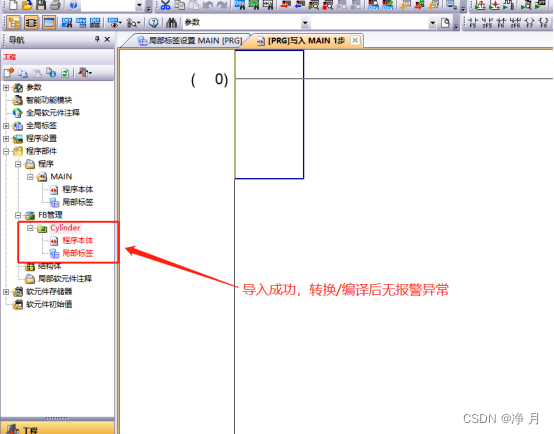

2.在这里插入图片描述
3.在这里插入图片描述
