【泰山派调试记录-i2c oled屏幕】

一、i2c屏幕型号

屏幕芯片的型号是ssd1306，屏幕尺寸是0.96寸，分辨率128*64，接口是i2c的，从设备地址0x78或0x7A，根据屏幕背面的电阻焊接来决定，我这块屏幕的从设备地址是0x78（这是个8bit的地址，转换成7bit地址是0x3C）

二、屏幕资料

屏幕厂商给的资料

三、屏幕与泰山派连接

参考ubuntu的i2c oled屏幕调试方式，文档地址

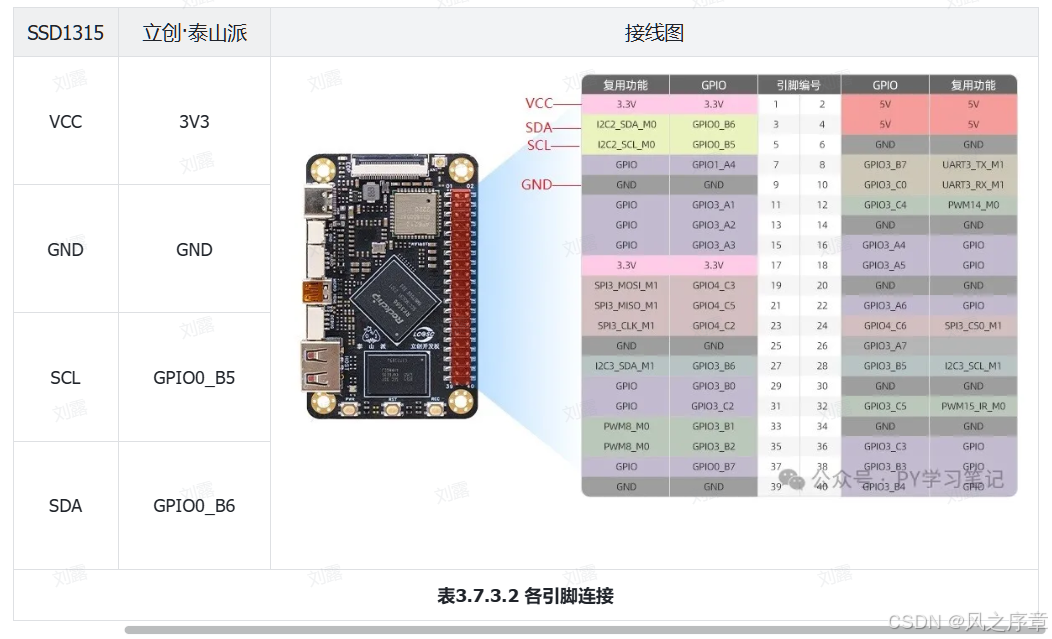

引脚连接参考图，虽然我这块屏幕是SD1306的，但是接线方式相同

四、上电

4.1、检测从设备地址

确认接线正确，可以检测到地址为0x3C的从设备

root@RK356X:/userdata# i2cdetect -y 2
     0  1  2  3  4  5  6  7  8  9  a  b  c  d  e  f
00:                         -- -- -- -- -- -- -- --
10: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
20: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
30: -- -- -- -- -- -- -- -- -- -- -- -- 3c -- -- --
40: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
50: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
60: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
70: -- -- -- -- -- -- -- --
root@RK356X:/userdata#

4.2、编写测试脚本

因为buildroot默认是没有gcc编译工具的，所以先使用i2c-tools来点亮屏幕
参考第二节的资料中的 V7.0_S11-IIC\V6.0_S11-IIC\例程\（02）STM32例程(STM32F103C8T6)\I2C_SSD1306_STM32(HW)\User\OLED_I2C.c来进行测试脚本编写
oled_test.sh脚本内容如下：

#! /bin/bash

log_debug(){
	# echo $1
	return
}

log_info(){
	echo $1
}

I2C_WriteByte(){
	log_debug "i2cset -y 2 0x3c $1 $2"
	i2cset -y 2 0x3c $1 $2
	log_debug "ret = $?"
}

WriteCmd(){
	I2C_WriteByte 0x00 $1
}

WriteDat(){
	I2C_WriteByte 0x40 $1
}

OLED_Init(){
	log_info "OLED_Init start"
	WriteCmd  0xAE    # display off
	WriteCmd  0x20    # Set Memory Addressing Mode
	WriteCmd  0x10    # 00,Horizontal Addressing Mode;01,Vertical Addressing Mode;10,Page Addressing Mode   RESET);11,Invalid
	WriteCmd  0xb0    # Set Page Start Address for Page Addressing Mode,0-7
	WriteCmd  0xc8    # Set COM Output Scan Direction
	WriteCmd  0x00    # ---set low column address
	WriteCmd  0x10    # ---set high column address
	WriteCmd  0x40    # --set start line address
	WriteCmd  0x81    # --set contrast control register
	WriteCmd  0xff    # 亮度调节 0x00~0xff
	WriteCmd  0xa1    # --set segment re-map 0 to 127
	WriteCmd  0xa6    # --set normal display
	WriteCmd  0xa8    # --set multiplex ratio  1 to 64)
	WriteCmd  0x3F    #
	WriteCmd  0xa4    # 0xa4,Output follows RAM content;0xa5,Output ignores RAM content
	WriteCmd  0xd3    # -set display offset
	WriteCmd  0x00    # -not offset
	WriteCmd  0xd5    # --set display clock divide ratio/oscillator frequency
	WriteCmd  0xf0    # --set divide ratio
	WriteCmd  0xd9    # --set pre-charge period
	WriteCmd  0x22    #
	WriteCmd  0xda    # --set com pins hardware configuration
	WriteCmd  0x12    #
	WriteCmd  0xdb    # --set vcomh
	WriteCmd  0x20    # 0x20,0.77xVcc
	WriteCmd  0x8d    # --set DC-DC enable
	WriteCmd  0x14    #
	WriteCmd  0xaf    # --turn on oled panel
	log_info "OLED_Init end"
}

# 全屏填
OLED_Fill()
{
	for m in $(seq 0 7)
	do
		WriteCmd $((  0xb0+$m ))
		WriteCmd 0x00
		WriteCmd 0x10
		# 此处不知道什么原因，循环次数为127的时候屏幕右侧有一部分无法点亮
		# 所以循环次数修改为129次，之后在研究原因
		for n in $(seq 0 129)
		do
			WriteDat $1
		done
	done
}

OLED_Init
OLED_Fill $1

4.3、运行脚本测试

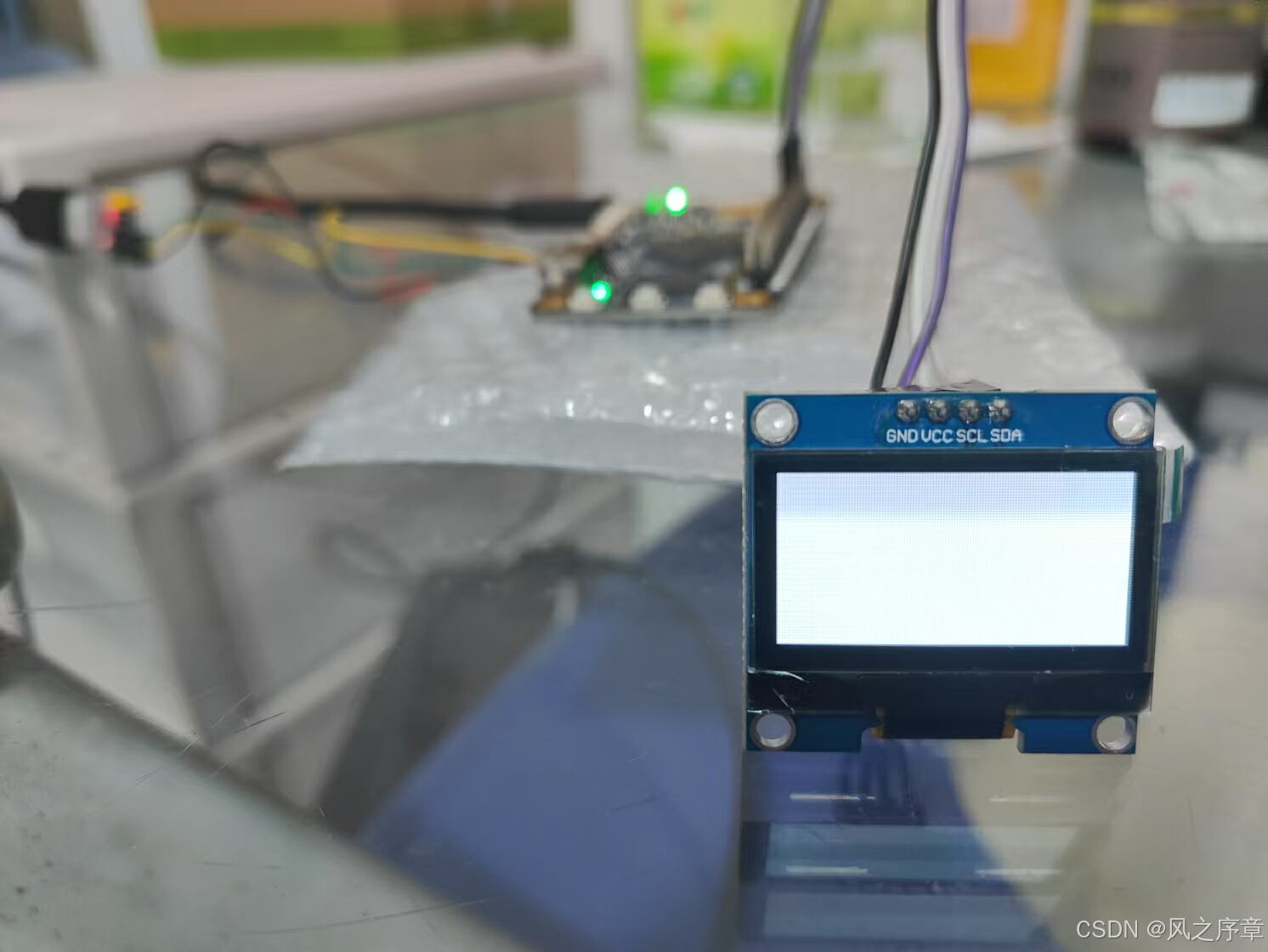

• 全部点亮，命令：bash oled_test.sh 0xff

root@RK356X:/userdata#
root@RK356X:/userdata# bash oled_test.sh 0xff
OLED_Init start
OLED_Init end
root@RK356X:/userdata#

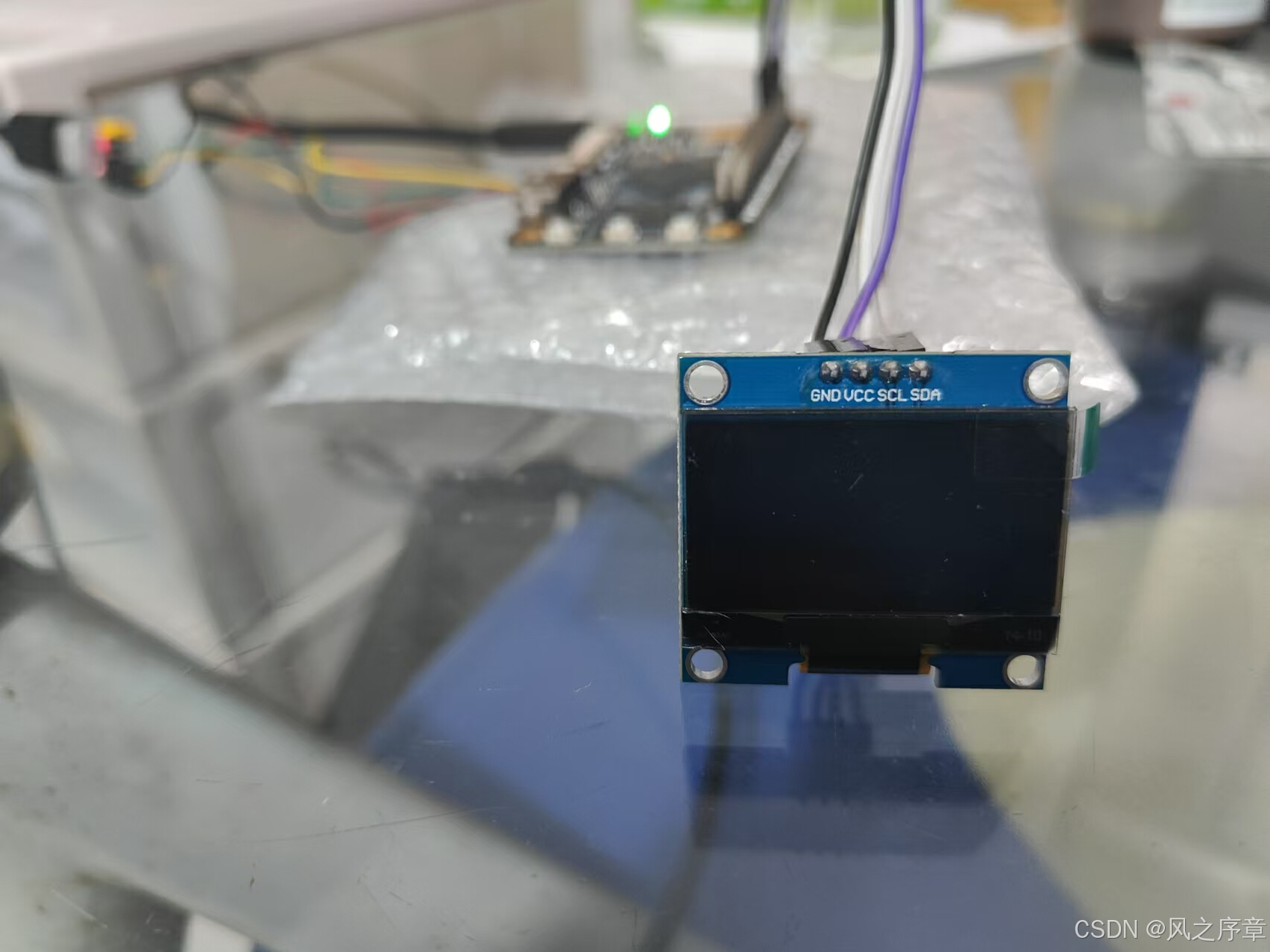

• 全部关闭，命令：bash oled_test.sh 0x0

root@RK356X:/userdata#
root@RK356X:/userdata# bash oled_test.sh 0x0
OLED_Init start
OLED_Init end
root@RK356X:/userdata#

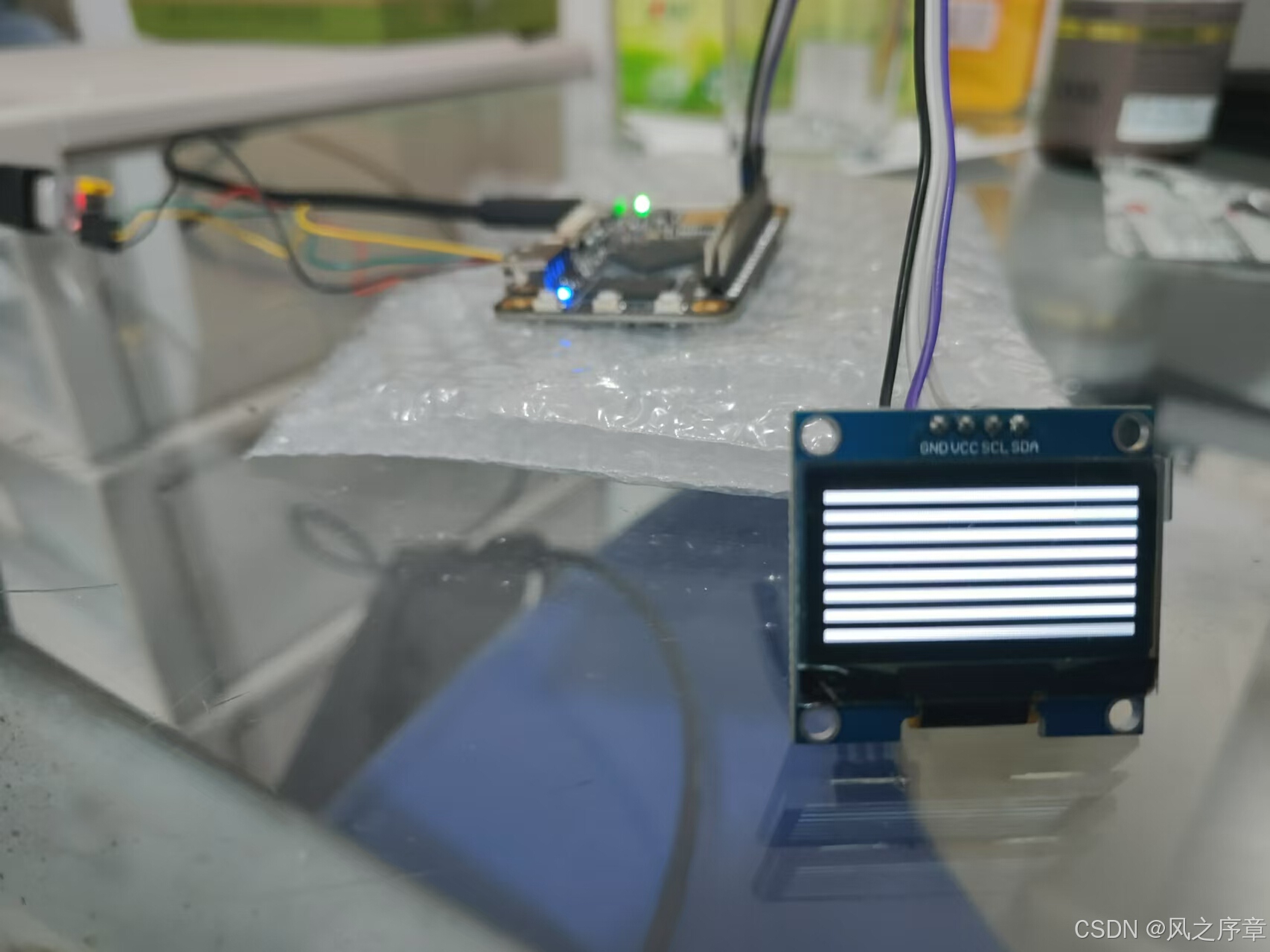

• 条纹点亮，命令：bash oled_test.sh 0xf0

root@RK356X:/userdata# bash oled_test.sh 0xf0
OLED_Init start
OLED_Init end
root@RK356X:/userdata#
