基于ENSP模拟-交换机配置DHCP服务器

1、 问题

1）配置两个地址池：192.168.1.0/24和192.168.2.0/24
2）配置两个VLAN：VLAN 10和VLAN 20
3）将四台主机分别加入VLAN
4）自动获取IP地址，确保全网互通

2、 方案

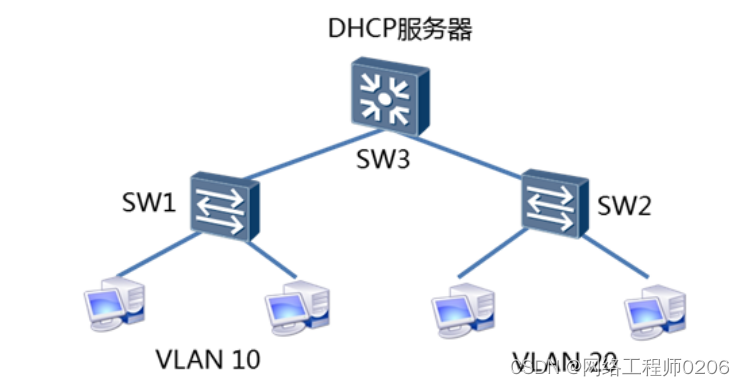

使用eNSP搭建实验环境，如图所示

3、 步骤

实现此案例需要按照如下步骤进行。

1）配置DHCP服务器

1. vlan batch 10 20
2. dhcp enable
3. ip pool vlan10    //DHCP地址池信息
4. gateway-list 192.168.1.254
5. network 192.168.1.0 mask 255.255.255.0
6. dns-list 8.8.8.8
7. ip pool vlan20        //DHCP地址池信息
8. gateway-list 192.168.2.254
9. network 192.168.2.0 mask 255.255.255.0
10. dns-list 8.8.8.8
11. interface Vlanif10
12. ip address 192.168.1.254 255.255.255.0
13. dhcp select global     //启用DHCP全局模式
14. quit
15. interface Vlanif20
16. ip address 192.168.2.254 255.255.255.0
17. dhcp select global   //启用DHCP接口模式
18. quit
19. interface GigabitEthernet0/0/1        //此接口设置为trunk模式
20. port link-type trunk
21. port trunk allow-pass vlan all
22. quit
23. interface GigabitEthernet0/0/2
24. port link-type trunk
25. port trunk allow-pass vlan all
26. quit

2）配置SW1

1. vlan batch 10 20
2. interface Ethernet0/0/1
3. port link-type access
4. port default vlan 10
5. quit
6. interface Ethernet0/0/2
7. port link-type access
8. port default vlan 10
9. quit
10. interface GigabitEthernet0/0/1
11. port link-type trunk
12. port trunk allow-pass vlan all

3）配置SW2

1. vlan batch 10 20
2. interfce Ethernet0/0/1
3. port link-type access
4. port default vlan 20
5. quit
6. interface Ethernet0/0/2
7. port link-type access
8. port default vlan 20
9. quit
10. interface GigabitEthernet0/0/1
11. port link-type trunk
12. port trunk allow-pass vlan all

4）验证

四台主机均可以获得IP地址，并互相ping通。
