PIE框架基本接口使用方法

Hello PIE（未完成）

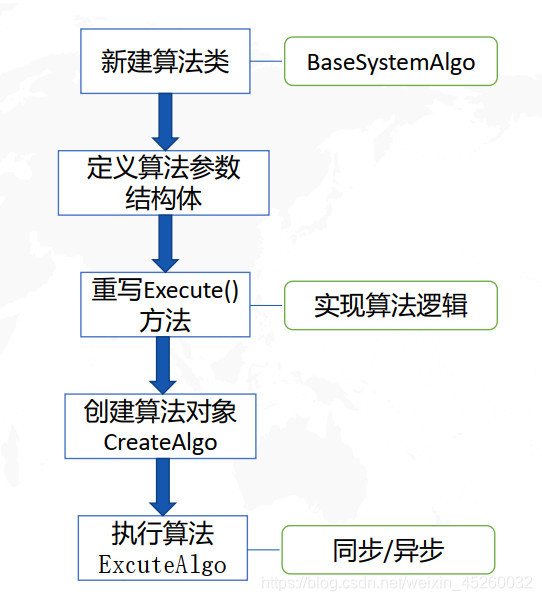

算法层

+ SystemAlgo库

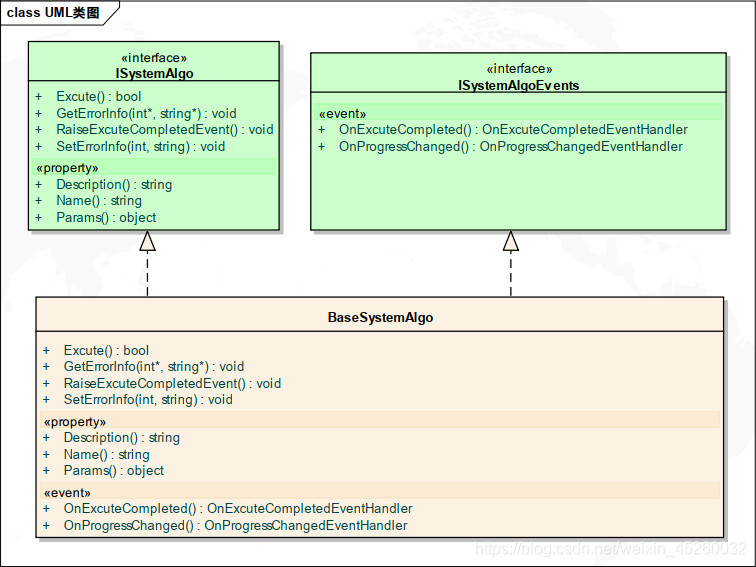

要服务于图像处理功能的开发， 定义了ISystemAlgo接口和AlgoFactory类。 ISystemAlgo接口是算法的基础接口，它定义了算法实现的规则， AlgoFactory对象实现了对各种算法的同步或异步调用的管理和监视。

+ CommonAlgo库

其包含了PIE桌面版中几乎所有的图像处理的算法。

组件层

+ SystemUI库

定义了被PIE用户界面组件所使用的对象，ICommand、ICommandControl、ITool、 ITrackerCancel等接口。

+ AxControls库

• MapControl：主要用于地图数据的显示和分析， 其封装了一个Map对象，并提供了相应属性、方法和事件，用于管理控件的显示属性、 调整地图属性、 控制地图的显示范围、 管理数据图层、加载地图文档等。
  常用方法
  1).LoadPmdFile 方法
  该方法用于在地图空间中加在地图文档，参数为地图文档路径

void LoadPmdFile(String pmdPath);

2).AddLayerFromFile方法
该方法用于在地图控件中添加图层，参数为图层数据路径和新加涂层的索引

bool AddLayerFromFile(String filePath,int toIndex);

附:区别LoadPmdFile与AddLayerFromFile，一般地图索引是随加载顺序依次递增
3).AddLayer方法
用于在地图控件中添加图层，参数为图层对象和新建图层索引

void AddLayer(ILayer layer, int toIndex);

附：

• 区别AddLayer()和AddLayerFromFile(),两者传递的参数不一样，后者传递的参数是路径，前者传递的是Layer对象，需要通过LayerFactory()函数来转化成Layer对象。

• LayerFactory()无论是矢量栅格数据，使用这个函数都会成为一个Layer数据。

• 使用方法 LayerFactory(加载路径，记录索引)

   private void toolStripButton1__AddData_Click(object sender, EventArgs e)
   {
       //选择文件
       OpenFileDialog openFileDialog = new OpenFileDialog();
       openFileDialog.Filter = "RasterFile|*.tif;*.tiff;*.img|ShapeFile|*.shp";
       openFileDialog.Multiselect = false;
       if (openFileDialog.ShowDialog() != DialogResult.OK) return;
       //加载图层
       string FilePath = "";//@"E:\PIE软件设计\2020 PIE-SDK二次开发组件包\PIE SDK NET 201906\02.样例数据\China\中国湖泊.tif";
       FilePath = openFileDialog.FileName;
       ILayer layer = LayerFactory.CreateDefaultLayer(FilePath);
       //刷新图层
       mapControlMain.AddLayer(layer, 0);
       mapControlMain.PartialRefresh(ViewDrawPhaseType.ViewAll);
   }

4).DeleteLayer方法
该方法用于在地图控件删除图层，参数为要删除图层的索引

void DeleteLayer(int index);

5).ClearLayers方法
该方法用于删除地图控件上的所有图层

void ClearLayers();

附：对于DeleteLayer和ClearLayer主要区别就是前者是一个个删，后者是把所有地图都清除了

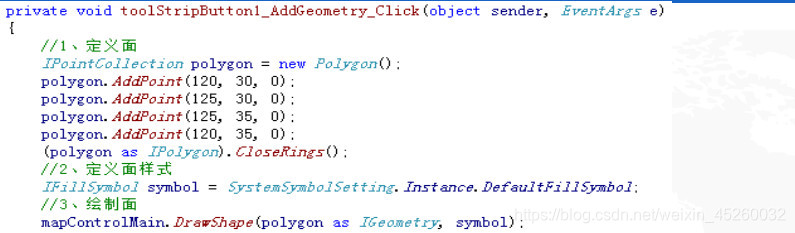

6).DrawShape方法
该方法在地图上绘制图形，参数为图形形状和图形样式

void DrawShape(IGeometry shape, ISymbol symbol);
IPoint point =new PIE.Geometry.Point();//定义图形
point.PutCoords(120,38,0);
ISymbol symbol=new SimpleMarkerSymbol();//定义样式
mapControlMain.DrawShape(Point as IGeometry, symbol);

7).ToMapPoint方法
屏幕坐标转化为地图坐标，参数为屏幕X坐标和屏幕Y坐标

IPoint ToMapPoint(int x, int y);

8).CenterAt方法
设置地图显示中心点

void CenterAt(IPoint centerPoint)；

9).PartialRefresh方法
刷新当前地图显示控件，参数为刷新的类型
常用属性

1).FocusMap属性

2).ActiveView属性

3).Extent属性

4).FullExtent属性

5).SpatialReference属性

6).MapScale属性

实例代码：

private void toolStripButton1_SpatialReference_Click(object sender, EventArgs e)
    {
        IMap map = mapControlMain.ActiveView.FocusMap;
        string Srname = map.SpatialReference.ExportToPrettyWkt();
        MessageBox.Show(Srname);
    }

---

1. TOCControl（图层树控件）以树状列表的形式展示地图的图层结构，并且允许用户来调整地图的显示样式、查看地图和图层的基本信息、控制地图的图层顺序、调整地图的显示范围等。

---

2. PageLayoutControl（ 制图控件）封装了一个PageLayout对象， 并提供了一些属性、方法和事件， 用来控制制图的外观、 管理制图元素（比例尺、指北针、 图例）、输出或打印制图成果等。

---

实战

命令相关接口

ICommand
ICommand下的方法

方法	描述
RasterCommand()	加载栅格数据
VectorCommand()	加载矢量数据
ScientificDatasetCommand()	加载科学数据集
FullExtentCommand()	全图显示
CenterZoomInCommand()	居中放大
CenterZoomOutCommand()	居中缩小

ITool
ITool下的方法

方法	描述
MapZoomInTool()	拉框放大
MapZoomOutTool()	拉框缩小
PanTool()	平移漫游

功能封装为ITool或ICommand
个人感觉实现很多功能不是很方便

1. 创建一个类
2. 继承:BaseCommand
3. 设置属性
4. 重写一个OnClick()方法

加载数据的代码:

class AddData:BaseTool
{
    public AddData()
    {
        this.Caption = "加载数据";
        this.Name = "AddData";

    }
    public override void OnClick()
    {
        //选择文件
        OpenFileDialog openFileDialog = new OpenFileDialog();
        openFileDialog.Filter = "RasterFile|*.tif;*.tiff;*.img|ShapeFile|*.shp";
        openFileDialog.Multiselect = false;
        if (openFileDialog.ShowDialog() != DialogResult.OK) return;
        //加载图层
        string FilePath = "";//@"E:\PIE软件设计\2020 PIE-SDK二次开发组件包\PIE SDK NET 201906\02.样例数据\China\中国湖泊.tif";
        FilePath = openFileDialog.FileName;
        ILayer layer = LayerFactory.CreateDefaultLayer(FilePath);
        //刷新图层
        m_HookHelper.ActiveView.FocusMap.AddLayer(layer);//我的理解就是m_Hookhelper.ActiveView是与mapControlMain同类型但是加载数据时的另一种
        //mapControlMain.AddLayer(layer, 0);
        m_HookHelper.ActiveView.PartialRefresh(ViewDrawPhaseType.ViewAll);
        //m.PartialRefresh(ViewDrawPhaseType.ViewAll);
    }
}

5. 复制粘贴一些功能
6. 将重写一些方法
7. 在主函数中打入调用命令的代码

对于图层交互式命令运用ITool代码如下：

    ITool tool = new ZoomInTool();
    (tool as ICommand).OnCreate(mapControlMain);//将对象传给Hookhelper
    mapControlMain.CurrentTool = tool;

对于非交互式的运用ICommand代码如下:

    ICommand cmd = new AddData();
    cmd.OnCreate(mapControlMain);//将对象传给Hookhelper
    cmd.OnClick();

附：BaseCommand与DesktopCommand的区别:DesktopCommand在BaseCommand的基础上拓展了一个对象，IApplication,通过此对象可以调用BaseCommand不能调用主界面的内容，
如三大控件，进度条之类的。所以插件式开发常用到DesktopCommand类。
注意：组件是开发不能用到DesktopCommand命令，如果是用其中的HookHelper是空的

• 在设置按钮图片的时候可以使用Properties调用文件夹中存取的图片。
  Properties.Resoures.Name

• 为什么创建的BaseCommand可以用ICommand创建出来?因为BaseCommand是继承了
  ICommand
  public class BaseCommand : ICommand
ICommand cmd = new AddData();

后期插件开发界面搭建和集成，视频四应该是必看的

插件式大概步骤

1. 写一个继承BaseCommand或DesktopCommand的类
2. 在类中实现一些功能
3. 将程序类型改成类库，输出路径为 PIE 的bin目录，解决方案平台x86。
4. 在PIEApplication.xml文件中添加自己刚刚写的程序集的名称
5. 打开PIE主程序，即PIEApplication.exe

组件式开发大致步骤

• 搭建基本界面

  • menuStrip
  • toolStrip
  • SplitContaniner
  • tabControl(Alignment:Buttom)

• 地图界面搭建

  • TOCControl（左边）
  • MapControl（右边地图模式）
  • LayoutControl（右边制图模式）

• 三大控件的绑定

  • 第一步

    public Form1()
    {
        InitializeComponent();
        InitFrm();
    }
    private void InitFrm()
    {
        mapControl1.FocusMap = pageLayoutControl1.FocusMap;//绑定了mapControl和TocControl
        tocControl1.SetBuddyControl(pageLayoutControl1);//绑定了TocControl和图层树
    }


  Tip: SetBuddyControl函数最好绑定图层书与pageLayoutControl对象,绑定MapControl可能出现问题。

  • 第二步(解决切换难题)

    原理:不能让地图控件和制图控件同时激活;

    TabControl下的SelectedIndexChanged()写入判断代码:

        if (tabControl1.SelectedIndex == 0)
    {
            mapControl1.Activate();
            pageLayoutControl1.DeActivate();
            mapControl1.ActiveView.PartialRefresh(ViewDrawPhaseType.ViewAll);
    }
        if (tabControl1.SelectedIndex == 1)
    {
            mapControl1.DeActivate();
            pageLayoutControl1.Activate();
            pageLayoutControl1.ActiveView.PartialRefresh(ViewDrawPhaseType.ViewAll);
    }


  同时在初始话过程中只激活MapControl控件。

        private void InitFrm()
    {
        mapControl1.FocusMap = pageLayoutControl1.FocusMap;//绑定了mapControl和TocControl
        tocControl1.SetBuddyControl(pageLayoutControl1);//绑定了TocControl和图层树

        mapControl1.Activate();//不能使两个空间同时激活;
        pageLayoutControl1.DeActivate();
    }



  官方博客对小白比较适用的:
  PIESDK技术博客
  PIESDK命令一览表
  完整搭建步骤见15，完整示例见链接里的百度网盘。

地图相关接口(未完成)

IMap

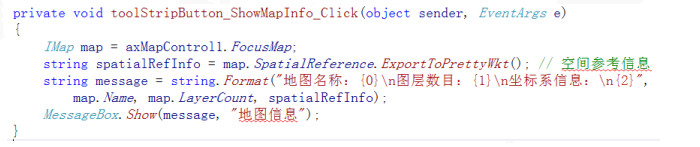

可以通过MapControl的FocusMap属性来获取图层的属性，返回值是一个结构体，里面存了一堆的string，如图

IActiveView
IMap定义了Map对象（图层）的数据管理监视功能，而IActiveView则定义了Map对象的数据显示功能。这个接口中经常用到的方法包括：

原型	说明
void ZoomTo(IGeometry geometry)	将视图平移到某集合对象的范围，参数为几何对象
void PartialRefresh(ViewDrawPhasetype dpType)	刷新地图，参数为地图类型
IPoint ToMapPoint(System.Drawing.Point point)	屏幕点转化为地图点，参数为屏幕点
System.Drawing.Point FromMapPoint(IPoint point)	地图点转化为屏幕点，参数为地图点
属性	描述
FullExtent	获取或者设置地图全图范围
Extent	获取或者设置地图视图范围

图层添加和删除的监视代码IActiveViewEvents

    private void FormMain_Load(object sender, EventArgs e)
    {
        IActiveViewEvents activeViewEvents = mapControlMain.ActiveView.FocusMap as IActiveViewEvents;
        activeViewEvents.OnLayerAdded += ActiveViewEvents_OnLayerAdded;//绑定
        activeViewEvents.OnLayerDeleted += ActiveViewEvents_OnLayerDeleted;
    }

关联函数：

/// <summary>
/// 图层删除事件
/// </summary>
/// <param name="layer"></param>
private void ActiveViewEvents_OnLayerDeleted(ILayer layer)
{
    string info = string.Format("{0}图层删除成功!", layer.Name);
    MessageBox.Show(info);
}

/// <summary>
/// 图层的添加事件
/// </summary>
/// <param name="layer"></param>
private void ActiveViewEvents_OnLayerAdded(ILayer layer)
{
    string info = string.Format("{0}图层添加成功!", layer.Name);
    MessageBox.Show(info);
}

Tip:为了保证监视始终进行，一般将监视命令写在初始化事件中。
ILayer
需要注意的是Layer对象本身没有装载数据，而仅仅是获得了数据的引用而已，是用于管理数据源的连接。在PIE中数据始终存放在文件中，新添加的图层也只是获得了地理数据的硬盘位置而已，而没有拥有数据。
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-BF9kEsOI-1596515492024)(./2020-07-26_152255.jpg)]
实现添加进的图层监控ILayerEvents

在添加数据按钮的地方写入监控的代码：

    private void ActiveViewEvents_OnLayerAdded(ILayer layer)
    {
        string info = string.Format("{0}图层添加成功!", layer.Name);
        MessageBox.Show(info);
        ILayerEvents ilayerEvents = layer as ILayerEvents;//写在这里面是因为每添加
        ilayerEvents.OnPropertyChanged += IlayerEvents_OnPropertyChanged;
        ilayerEvents.OnRenderChanged += IlayerEvents_OnRenderChanged;
        ilayerEvents.OnVisibilityChanged += IlayerEvents_OnVisibilityChanged;
    }

写入渲染按钮单机代码

    private void toolStripButton1_RGBRender_Click(object sender, EventArgs e)
    {
        ILayer layer = mapControlMain.GetLayer(0);
        //判断是否符合操作条件
        if (layer == null) return;
        if (layer.LayerType != LayerType.LayerTypeRasterLayer) return;
        //对渲染方式进行修改
        IRasterRGBRender rgbRender = new RasterRGBRender();//实例化对象
        /*rgbRender.UseBlueBand = true;//使用蓝光波段
        rgbRender.UseAlphaBand = true;//用透明波段
        rgbRender.RedBandIndex = 3;红光渲染索引号;*/
        rgbRender.SetBandIndices(3, 2, 1);//默认是1、2、3
        //把原来的渲染方式修改成实例化的渲染方式
        IRasterLayer rasterLayer = layer as IRasterLayer;
        rasterLayer.Render = rgbRender as IRasterRender;
        mapControlMain.PartialRefresh(ViewDrawPhaseType.ViewAll);
    }

关联事件

    private void IlayerEvents_OnRenderChanged(ILayer layer)
    {
        string render = (layer as IRasterLayer).Render.ToString().Trim();
        string info = string.Format("{0}图层渲染方式发生改变为{1}!", layer.Name,render);
        MessageBox.Show(info);
        if (layer.LayerType != LayerType.LayerTypeRasterLayer) return;
    }

数据相关接口

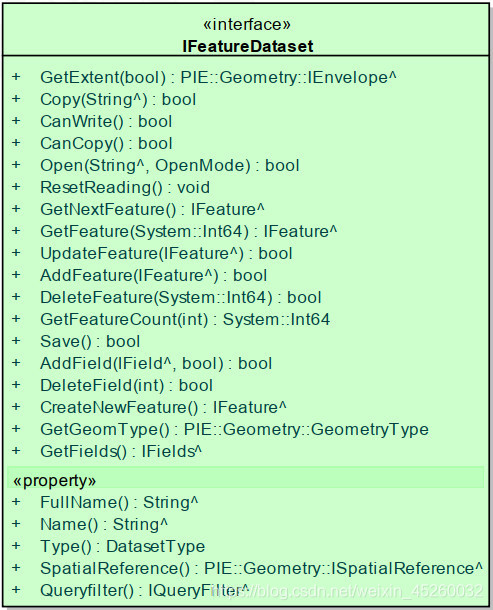

IFeatureDataset
是可以存储空间数据的对象类，它为FeatureLayer提供了数据支持， 它是一个空间实体的集合，这些实体就是要素，在一个要素数据集中，所有的要素都使用同样的字段结构。 IFeatureDataset接口是操作要素数据集时使用的主要接口，它定义了要素数据的读取、编辑、保存等规则。

根据加载的Layer再获得FeatureData

IMap map =mapControlMain.FocusMap;
ILayer layer=mapControlMain.FocusMap;
IFeatureLayer fLayer=layer as IFeatureLayer;
IFeatureDataset fDataset =fLayer.FeatureClass.GetFeatureDataset();

反向: 根据FeatureDataset得到Layer

 ILayer layer = LayerFactory.CreateDefaultFeatureLayer(featureDataSet) as ILayer;

根据路径得到FeatureDataset

IFeatureDataset featureDataSet = DatasetFactory.OpenFeatureDataset(filePath);

GetNextFeature()获取下一个要素返回值为IFeature类型
IFeature接口

IFields接口

IFeature接口底下的方法

GetValue()可以传入索引或者字段名就可以实现读取操作
GetFields()读取当前要素的所有字段
GetFieldIndex可以将字段名转换成索引号
IField接口

IGeometry接口
实现空间数据的可视化，图形显示，是PIE空间分析和运算功能的基础。

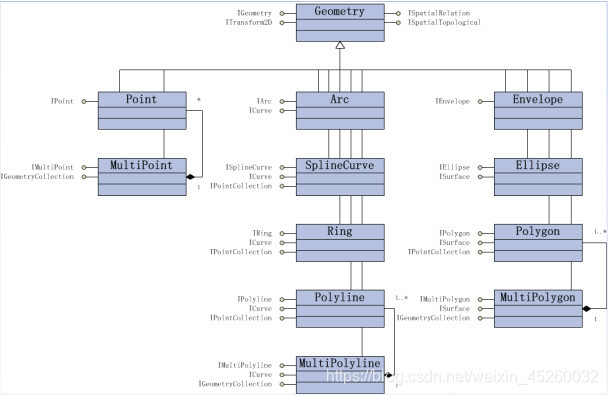

结构表示

数据相关功能

矢量数据的读取

private void toolStripButton1_RenderRead_Click(object sender, EventArgs e)
        {
            //1、获取数据
            OpenFileDialog openFileDialog = new OpenFileDialog();
            openFileDialog.Filter = "shpFile|*.shp";
            if (openFileDialog.ShowDialog() != DialogResult.OK) return;
            string filePath = openFileDialog.FileName;

            //2、根据数据的到FeatureDataSet
            IFeatureDataset featureDataSet = DatasetFactory.OpenFeatureDataset(filePath);
            //3、根据字段获得字段索引
            IFields fields = featureDataSet.GetFields();
            int index = fields.GetFieldIndex("NAME");
            if (index == null) return;
            //4、根据字段索引遍历FeatureDataset,获取对应的Feature的字段值(value）
            IFeature feature = featureDataSet.GetNextFeature();
            string strValue = "";
            while (feature!=null)
            {
                strValue+=feature.GetValue(index).ToString()+"\r\n";
                feature = featureDataSet.GetNextFeature();
            }
            //5、信息显示：加载到视图并刷新
            MessageBox.Show(strValue, "省会城市的名字");
            ILayer layer = LayerFactory.CreateDefaultFeatureLayer(featureDataSet) as ILayer;
            mapControlMain_RenderRead.ActiveView.FocusMap.AddLayer(layer);
            mapControlMain_RenderRead.PartialRefresh(ViewDrawPhaseType.ViewAll);

        }

栅格数据的读取

• 方式一 通过路径读取OpenRasterDataset(Path)
• 方式二 通过RasterLayer的Dataset属性获取

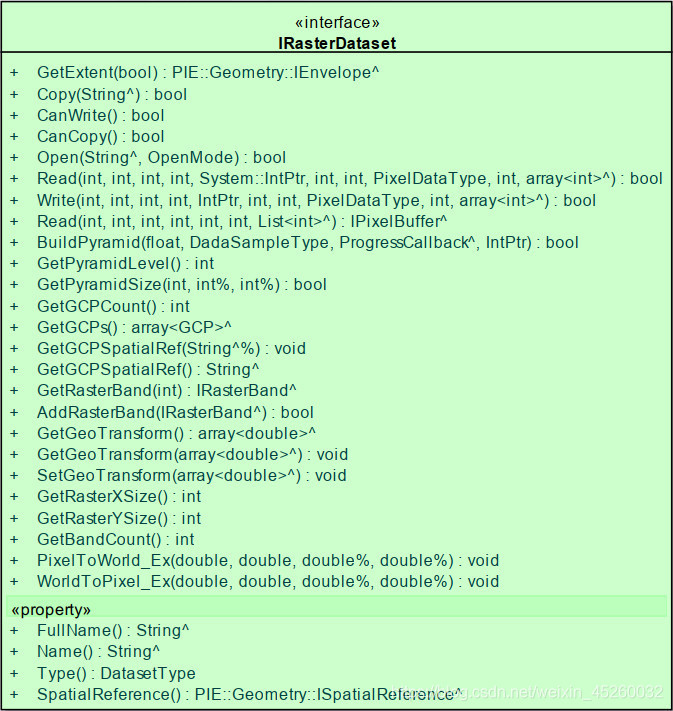

IRasterDataset接口

• FullName指全路径
• GetRasterX\YSize()获取长宽
• Read读操作

  bool Read(int nx, int ny, int nWid, int nHei, object pData, int nBufXSize, int nBufYSize, PixelDataType eBufType, int nBandCount, int[] pBandMap);
        //   nx:   栅格x坐标
        //   ny: 栅格y坐标
        //   nWid:读取的宽度
        //   nHei:读取的高度
        //   ptr:读取出的数据，要求必须是数组或指针
        //   nBufXSize: 目标宽度
        //   nBufYSize: 目标高度
        //   eBufType:读取类型
        //   nBandCount:波段数
        //   pBandMap:波段映射
        //   返回结果:  是否成功


• Write写操作

  void WorldToPixel_Ex(double dblX, double dblY, ref double lCol, ref double lRow);
        //   nx: 栅格x坐标
        //   ny: 栅格y坐标
        //   nWid: 写入的宽度
        //   nHei:写入的高度
        //   pData:数据缓冲
        //   nBufXSize:缓冲宽度
        //   nBufYSize: 缓冲高度
        //   eBufType:写入类型
        //   nBandCount: 波段数
        //   pBandMap:波段映射
        //   返回结果: 是否成功


• GetBandCount()得到波段书
• GetRasterBand()通过索引获取波段
• AddRasterBand()添加波段
• PixelToWorld_Ex()像素坐标转地图坐标
• WorldToPixel_Ex()世界坐标转像素坐标

栅格数据的读取代码:

private void toolStripButton1_RasterRead_Click(object sender, EventArgs e)
        {
            //1、栅格数据读取并转换为RasterDataset
            OpenFileDialog openFileDialog = new OpenFileDialog();
            openFileDialog.Filter = "RasterFile|*.tif;*.tiff;*.img";
            if (openFileDialog.ShowDialog() != DialogResult.OK) return;
            string filePath = openFileDialog.FileName;

            SaveFileDialog saveDialog = new SaveFileDialog();
            saveDialog.Filter = "RasterFile|*.tif;*.tiff;*.img";
            if (saveDialog.ShowDialog() != DialogResult.OK) return;

            ILayer layer = LayerFactory.CreateDefaultLayer(filePath);
            mapControlMain_RenderRead.ActiveView.FocusMap.AddLayer(layer);
            mapControlMain_RenderRead.ActiveView.PartialRefresh(ViewDrawPhaseType.ViewAll);

            //方式一
            IRasterDataset rasterDataset = DatasetFactory.OpenRasterDataset(filePath, OpenMode.ReadOnly);
            if (rasterDataset == null) return;
            //方式二
            IRasterDataset rDataset = (layer as RasterLayer).Dataset;
            if (rasterDataset == null) return;
            //2、读取制定大小的RasterDataset
            int xSize = rasterDataset.GetRasterXSize();//栅格宽度
            int ySize = rasterDataset.GetRasterYSize();//栅格高度
            int bandcount = rasterDataset.GetBandCount();//波段数量
            PixelDataType type = rasterDataset.GetRasterBand(0).GetRasterDataType();//数据类型
            Byte[] arr = new byte[xSize * ySize * bandcount];//数据缓冲数组

            int[] listMap = new int[bandcount];//波段映射

            for(int i = 0; i < bandcount; i++)
            {
                listMap[i] = i + 1;
            }

            bool result = rasterDataset.Read(0, 0, xSize, ySize, arr, xSize, ySize, type, bandcount, listMap);
            if (result == false) return;

            //int a_height = 320;
            //int a_width = 330;
            //int x0 = 1440;
            //int y0 = 160;
            //3、创建新的栅格数据集
            IRasterDataset newDataset = DatasetFactory.CreateRasterDataset(saveDialog.FileName, xSize, ySize, bandcount, type, "GTiff", null);
            if (newDataset == null) return;
            result=newDataset.Write(0, 0, xSize, ySize, arr, xSize, ySize, type, bandcount, listMap);
            if (result == false) return;

            //4、设置新的栅格数据集的空间参考和放射六参数
            newDataset.SpatialReference = rasterDataset.SpatialReference;
            double[] geo = rasterDataset.GetGeoTransform();
            newDataset.SetGeoTransform(geo);
            //5、将读取的结果显示到地图中并刷新

            ILayer layer1 = LayerFactory.CreateDefaultRasterLayer(newDataset) as ILayer;
            mapControlMain_RenderRead.ActiveView.FocusMap.AddLayer(layer1);
            mapControlMain_RenderRead.PartialRefresh(ViewDrawPhaseType.ViewAll);
        }

Tips：

• 如果要裁剪图像那么在Read就要动手脚
• 栅格坐标系从左上角开始
• 空间参考的结构如图所示:

其中第0 3分别为x和y的坐标，2 4分别代表旋转角度，1 5分别为x和y方向的分辨率.

绘制几何图形 (这里写得不是很详细😅)

元素相关接口

IElement接口
在PIE中，可以显示在Map上的数据包括分为两大类，即地理数据和图形Element（元素） ，所有元素都实现了IElement接口， Element根据表现形式不同，可以分成不同的种类，所以IElement有众多的子类。
|

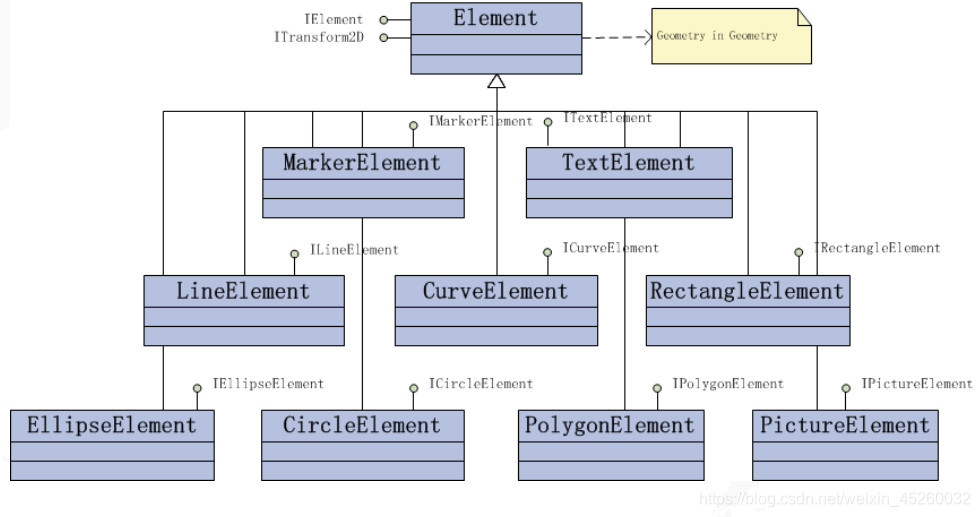

IElement的众多子类

---

ISymbol
ISymbol定义了PIE中符号的表示， GIS中离散的实体分为点、线、面三种， PIE中使用三种类型的符号MarkerSymbol、 LineSymbol、FillSymbol表示,此外还有TextSymbol用于文字标注，同一种类型的渲染方式也是千变万化的，所以PIE根据
符号的类型和渲染特性分成了众多的符号。

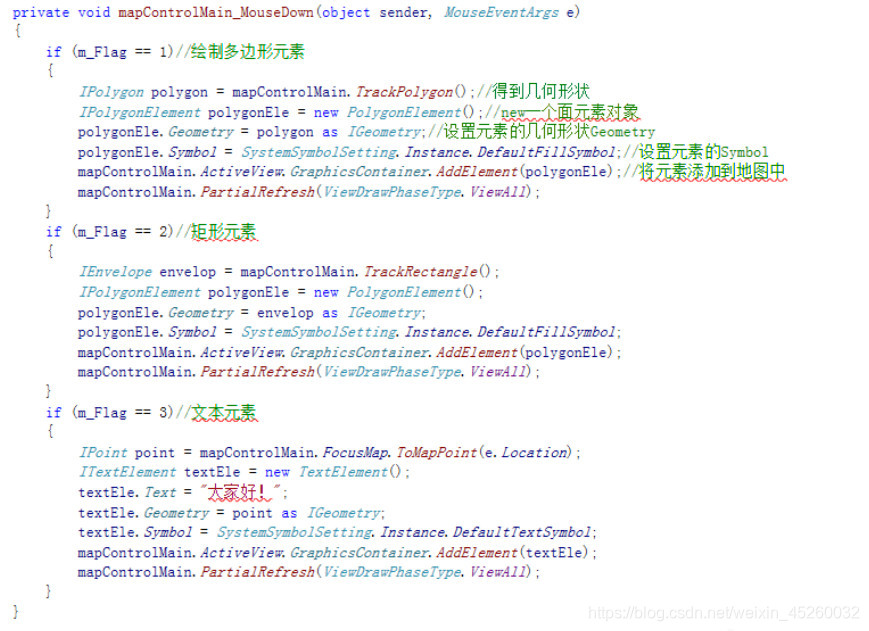

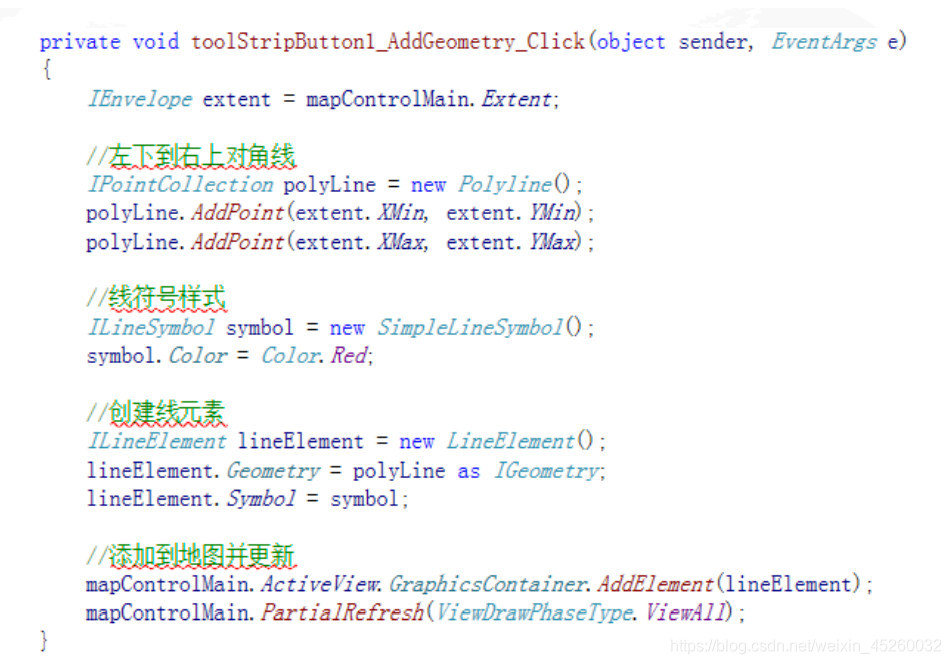

例子

算法相关接口和类

架构图

ISystemAlgo接口：负责算法的实现

ISystemAlgoEvent接口：负责算法的监控
IsystemAlgo常用的属性有

    //
    // 摘要:
    //     描述
    string Description { get; set; }
    //
    // 摘要:
    //     名称
    string Name { get; set; }
    //
    // 摘要:
    //     参数
    object Params { get; set; }

    //
    // 摘要:
    //     执行算法
    //
    // 返回结果:
    //     是否执行成功
    bool Execute();

在Execute()下填写算法的执行步骤，返回结果为bool型，true为执行成功、false为执行失败。

IsystemAlgoEvent为算法监控接口,其框架为

    //
    // 摘要:
    //     ISystemAlgoEvents系统算法事件接口
    public interface ISystemAlgoEvents
    {
        //
        // 摘要:
        //     执行完成事件
        event OnExecuteCompletedEventHandler OnExecuteCompleted;
        //
        // 摘要:
        //     进度变化事件
        event OnProgressChangedEventHandler OnProgressChanged;
    }

可以看出ISystemAlgoEvents有两种监控：

1. 监控算法是否完成
2. 监控算法的进程（可以调用进度体属性）

BaseSystemAlgo是一个类，用于自定义算法。他的出现是方便的定义新的算法，因为接口是需要实现接口的所有方法。而类不需要。一下是BaseSystemAlgo的原码框架:

    public class BaseSystemAlgo : ISystemAlgo, ISystemAlgoEvents
    {
    //.....
    }

可以看出来BaseSystemAlgo继承了ISystemAlgo, ISystemAlgoEvents的两个接口。
AlgoFactory：实现算法管理

已有算法的调用（以裁剪算法为例子）

插件式开发的算法都需要继承PIE.Framework.DesktopCommand
基本步骤

• 算法创建

  • 参数设置（PIE的自带算法是带有参数子类的，声明一个参数类，给他赋值）

    DataPreImgClip_Exchange_Info info = new DataPreImgClip_Exchange_Info();
        info.InputFilePath = @"E:\PIE软件设计\2020 PIE-SDK二次开发组件包\PIE SDK NET 201906\02.样例数据\World\World.tif";
        info.OutputFilePath = @"E:\PIE软件设计\2020 PIE-SDK二次开发组件包\PIE SDK NET 201906\02.样例数据\World\China.tif";
        info.XStart = 1440;
        info.XEnd = 1770;
        info.YStart = 160;
        info.YEnd = 480;

        info.Type = 0;
        info.listBands = new List<int>() { 0, 1, 2 };
        info.FileType = "GTiff";


  • 算法创建


    ISystemAlgo algo = AlgoFactory.Instance().CreateAlgo("PIE.CommonAlgo.dll","PIE.CommonAlgo.ImageClipAlgo");
            if (algo == null) return;


    格式为：AlgoFactory.Instance().CreateAlgo(A,B)
    需要注意的是：
    A:程序集名称“PIE.CommonAlgo.dll”
    B:命名空间+类名“PIE.CommonAlgo.ISODataClassificationAlgo”
    最后把刚刚的参数类赋值给算法的参数子类。

• 算法执行
  算法执行分两种：同步执行、异步执行。
  同步执行ExcuteAlgo、异步执行AsynExcuteAlgo。
  通过SystemAlgo.AlgoFactory.Instance().AsynExcuteAlgo(algo)
  实现异步调用,也可通过ExcuteAlgo实现同步调用；
  已有算法的调用中:算法的执行就是算法监控事件，监控算法的，因为其实已有的算法，所以执行事件一般和创建写在同一个类里。

      ISystemAlgoEvents algoEvents = algo as ISystemAlgoEvents;
      algoEvents.OnExecuteCompleted += AlgoEvents_OnExecuteCompleted;
      algoEvents.OnProgressChanged += AlgoEvents_OnProgressChanged;
      PIE.AxControls.IStatusBar status = m_Application.StatusBar;
      status.ShowProgress(0, 100, "");
      Application.DoEvents();//处理在消息中的所有Windows信息;
      AlgoFactory.Instance().AsynExecuteAlgo(algo);


  另外还有写下两个关联函数:

  关联函数

  private int AlgoEvents_OnProgressChanged(double complete, string msg, ISystemAlgo algo)
      {
          PIE.AxControls.IStatusBar status = m_Application.StatusBar;
          status.UpdateProgress((int)complete, msg);
          return 0;
      }
      /// <summary>
      /// 算法的完成事件
      /// </summary>
      /// <param name="algo"></param>
      private void AlgoEvents_OnExecuteCompleted(ISystemAlgo algo)
      {
          DataPreImgClip_Exchange_Info info = (DataPreImgClip_Exchange_Info)algo.Params;
          ILayer layer = LayerFactory.CreateDefaultLayer(info.OutputFilePath);
          m_HookHelper.ActiveView.FocusMap.AddLayer(layer);

          ISystemAlgoEvents algoEvents = algo as ISystemAlgoEvents;
          algoEvents.OnExecuteCompleted -= AlgoEvents_OnExecuteCompleted;//解绑
          algoEvents.OnProgressChanged -= AlgoEvents_OnProgressChanged;//解绑

          PIE.AxControls.IStatusBar status = m_Application.StatusBar;
          status.UpdateProgress(100, "");
          status.HideProgress();
          status.UpdateProgress(0, "");
          m_HookHelper.ActiveView.PartialRefresh(ViewDrawPhaseType.ViewAll);
      }


  为了避免不必要的麻烦务必在算法完成时对监控函数解绑。

所以对于已有算法的实现，相当于一个类中同时包含算法的声明（参数声明，和算法声明），算法监控，算法调用

新算法的构建(以图像复制粘贴算法为例)

算法构建的步骤如图所示

附上对应部分的代码:
新建算法的参数定义、算法定义、算法调用和监控是写在三个不同的类或结构体里的

参数定义

    public class AlgoParams
    {
        public string InputFile { get; set; }

        public string OutputFile { get; set; }

    }

在同一命名空间下写一个存放该算法参数的类;

算法定义

/// <summary>
    /// 自定义算法
    /// </summary>
    public class DemoAlgo:BaseSystemAlgo
    {
        private AlgoParams m_Params;
        /// <summary>
        /// 算法参数
        /// </summary>
        public override object Params
        {
            get
            {
                return m_Params;
            }
            set
            {
                m_Params = (AlgoParams)value;
            }
        }
        public override bool Execute()
        {
            System.IO.File.Copy(m_Params.InputFile,m_Params.OutputFile,true);
            return true;
        }
    }

定义算法需要继承BaseSystemAlgo

• 定义参数字段，类型为刚刚创的参数类，重写Params方法。
• 写构造函数(空就行)。
• 写执行函数，具体而言就是你的算法想实现什么功能，记得返回值类型是是否执行成功。

调用算法

    public class CopyFileCommand : PIE.Framework.DesktopCommand
    {
        public CopyFileCommand()
        {

        }
        public override void OnClick()
        {
            //1、参数的设置
            AlgoParams info = new AlgoParams();
            info.InputFile = @"H:\Program Files (x86)\ENVI\IDL71\examples\data\boulder.tif";
            info.OutputFile = @"C:\Users\lenovo\Desktop\Copy.tif";
            //2、算法创建
            ISystemAlgo Algo = AlgoFactory.Instance().CreateAlgo("ImgProcess.dll", "ImgProcess.DemoAlgo");
            Algo.Params = info;
            if (Algo == null) return;
            bool result =AlgoFactory.Instance().ExecuteAlgo(Algo);
            //3、算法执行
            if (result)
            {
                System.Windows.Forms.MessageBox.Show("文件复制成功");
            }
        }

    }

调用算法的与已有算法调用写法一模一样:

• 参数设置
• 算法创建
• 算法执行（执行就包括监控）

Attention:

• 需要注意以上例子中的CopyFileCommand是写在xml文件的identity中的,表示按钮需要调用的文件名称
• CreateAlgo("ImgProcess.dll", "ImgProcess.DemoAlgo");中
  • 前一项是命名空间。
  • 后一项是算法文件即第二步定义的算法类的名称。

1. 算法实现
2. 普通函数的调用
3. 作为算法的插件
4. 修改配置，增加按钮
