二、根据网络拓扑图，按要求进行路由器与交换机的配置。(50 分)

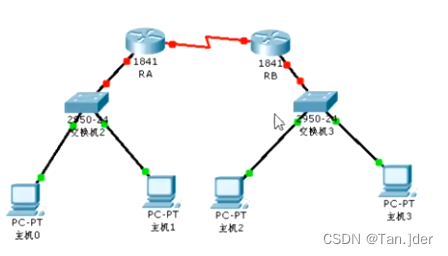

网络拓扑图如下图所示。
在这里插入图片描述

要求:
1.将主机0，主机1划分为VLAN10。主机2,主机3划分为VLAN20.
2. 主机0.主机1的IP地址分别为192.168. 10. 2和192.168.10.3,主机2，主机3
的IP地址分别为192.168. 20. 2和192.168. 20. 3。
3.将交换机0与路由器RA互连，设置路由器相关参数。对交换机1和路由器RB进行同样的设置。
4.设置路由器静态路由，实现主机0，1，2，3的互通。路由器IP地址可自己设置。
验证:

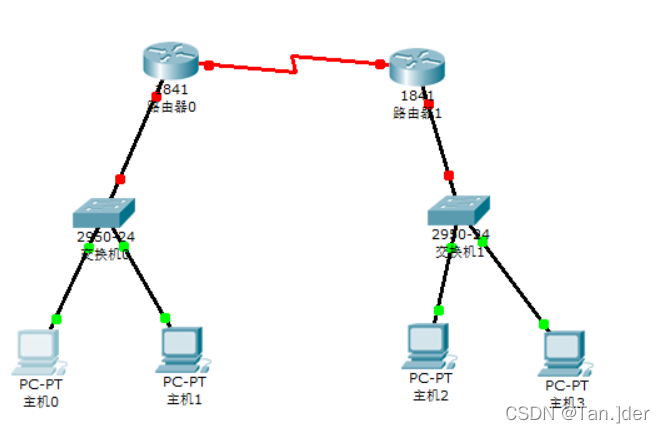

一：连接
在这里插入图片描述

两个路由器进行加模块
	1.路由器连接用DCE串口
	2.在路由器连接之前要先加模块

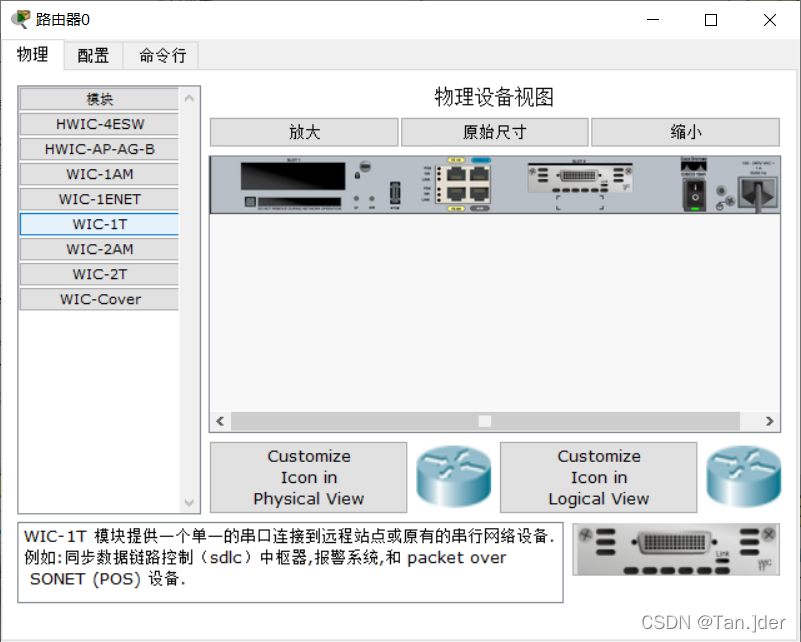

	3.先在物理界面断电
	4.然后在WIC-1T模块中，把WIC-1T拖入设备中
	5.然后把电送上
	6.两个都进行设置

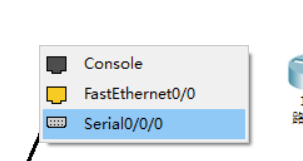

	7.设置好之后连DCE串口
	8.连接Serial串口

在这里插入图片描述

二：设置主机ip

主机0：192.168.10.2 255.255.255.0 192.168.10.1
主机1：192.168.10.3 255.255.255.0 192.168.10.1
主机2：192.168.20.2 255.255.255.0 192.168.20.1
主机3：192.168.20.3 255.255.255.0 192.168.20.1

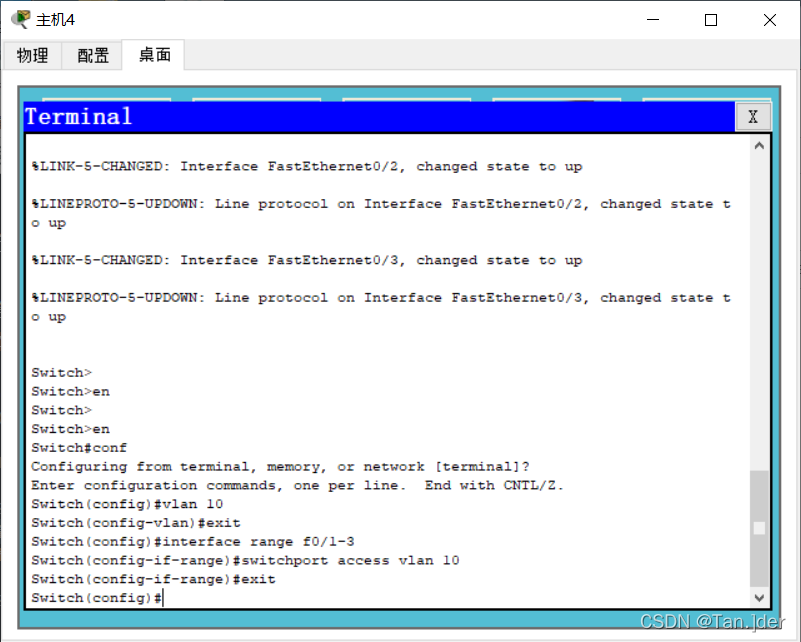

三：配置交换机

交换机0：

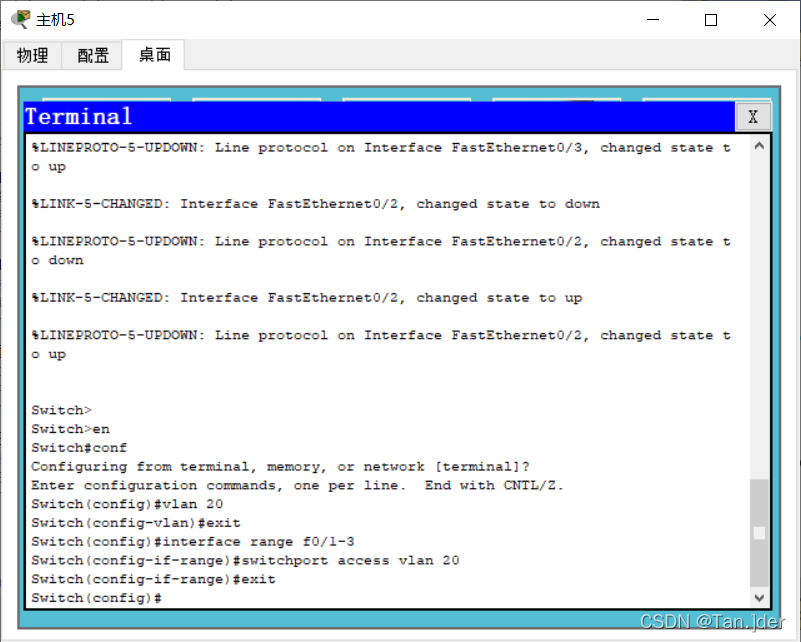

在这里插入图片描述

交换机1：

在这里插入图片描述
四：配置路由器

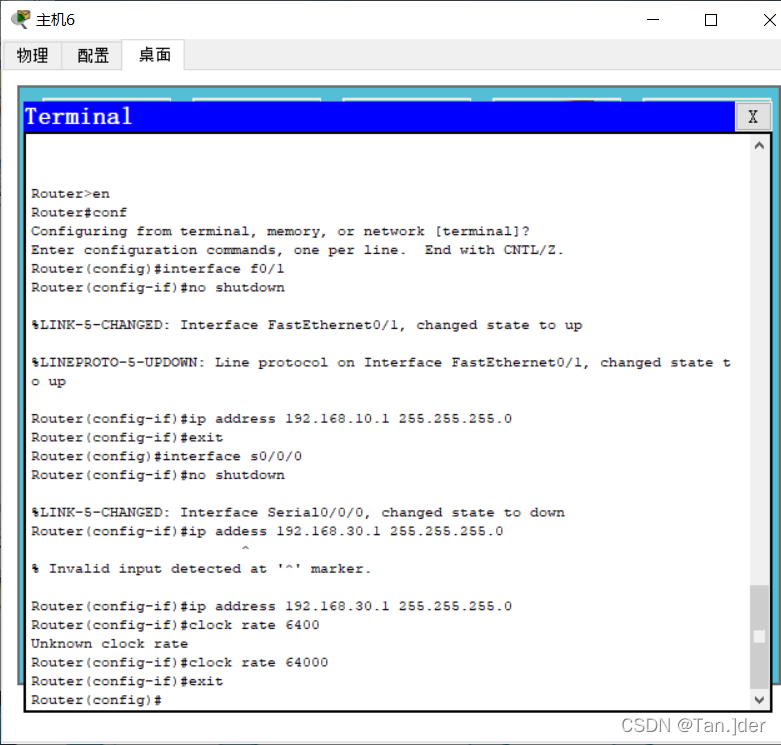

(1) 设置时钟信号和IP地址

路由器0：对路由器两个端口进行设置时钟信号和IP地址（只有这一个设置时钟信号，主要看DCE串口的时钟符号在哪端）

在这里插入图片描述

路由器1：对路由器两个端口进行设置IP地址

在这里插入图片描述
2）设置静态路由

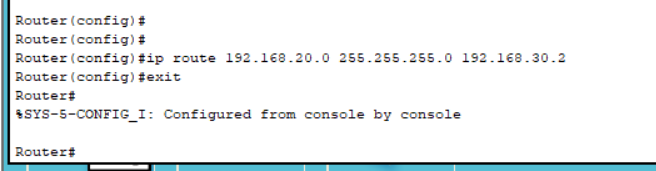

路由器0：

在这里插入图片描述

路由器1：

在这里插入图片描述
五： ping
