STM32F103RCT6Mini开发板搭建1.44寸TFT显示屏

STM32F103RCT6Mini开发板搭建1.44寸TFT显示屏

背景

1、本文章是自己兴趣之余，购买了一块1.44寸TFT显示屏，然后使用STM32F103RCT6Mini开发板搭建了一个显示屏函数，亲测可使用，移植方便！

准备工具

1、STM32F103RCT6Mini开发板（可以是其他系列的STM32开发板，工程芯片选择对应即可）
2、1.44寸TFT显示屏（我调试使用的是这个尺寸，其他尺寸需要你自己淘宝购买，代码可能有差异）
3、Keil5编译器
4、J-Link下载工具

步骤

废话不多说，直接上！首先是显示屏的接线；

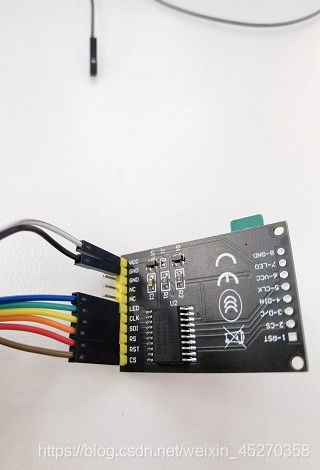

电源接法
//VCC 接 5V DC，
//GND 接地
液晶屏数据线接线
//CS 接 PB11 //片选信号
//CLK 接 PB13 //SPI 时钟信号
//SDI(DIN) 接 PB15 //SPI 总线数据信号
液晶屏控制线接线
//LED 接 PB9 //背光控制信号，高电平点亮
//RS(D/C) 接 PB10 //寄存器/数据选择信号(RS=0 数据总线发送的是指令；RS=1 数据总线
发送的是像素数据)
//RST 接 PB12 //液晶屏复位信号，低电平复位
接的GPIO口可看自己实际需要，可以随意更改，但需要STM32芯片的普通IO口，特殊IO口不建议复用，例如Reset脚等等。

主程序

#include "Config.h"

int main(void)
{
 delay_init();              //延时函数初始化
 SystemInit();

 while(1)
 {
    QDTFT_Test_Demo();        //See the test details in QDTFT_Demo.c
 }

}

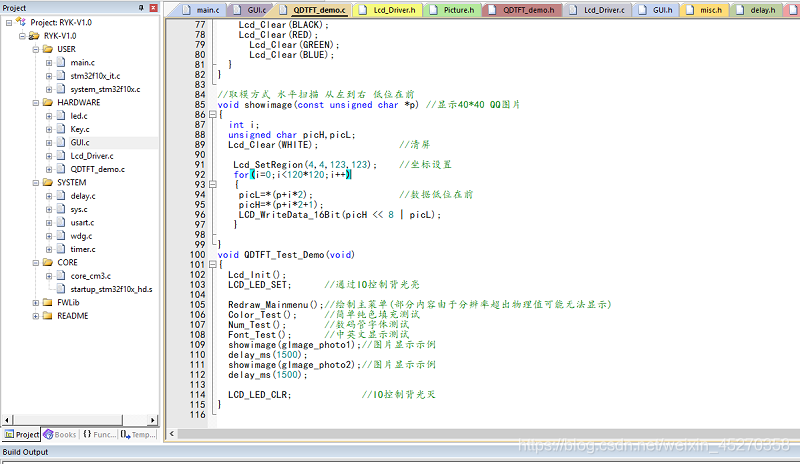

显示函数

void QDTFT_Test_Demo(void)
{
Lcd_Init();
LCD_LED_SET;      //通过IO控制背光亮

Redraw_Mainmenu();//绘制主菜单(部分内容由于分辨率超出物理值可能无法显示)
Color_Test();      //简单纯色填充测试
Num_Test();       //数码管字体测试
Font_Test();      //中英文显示测试
showimage(gImage_photo1);//图片显示示例
delay_ms(1500);
showimage(gImage_photo2);//图片显示示例
delay_ms(1500);

LCD_LED_CLR;             //IO控制背光灭
}

其他代码篇幅过长就不一一粘贴上来，分享链接自己去下载然后移植到自己程序就可以了。

需要注意的细节

1、头文件目录路径的添加
2、C文件中头文件函数声明的包含（编译报错一般都是因为头文件函数定义找不到导致，还有变量）
3、代码已经修改好，显示都是正常，如果不能正常显示，自己仔细再查找一下哪里没有移植到位！
4、显示文字和现实的图片，显示的位置根据自己的需要修改即可

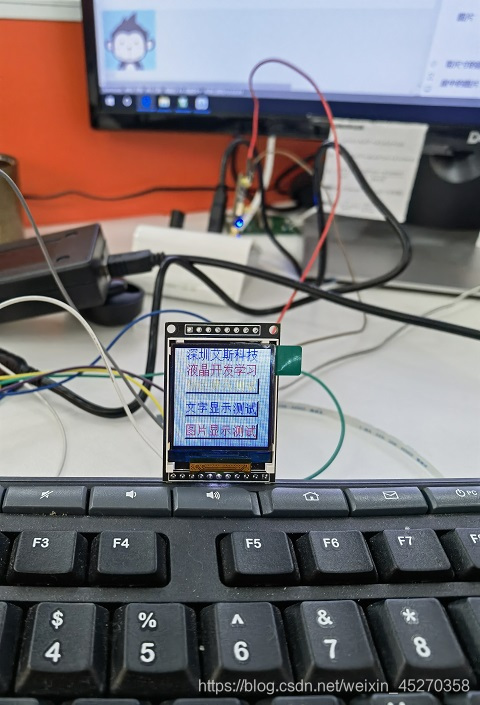

显示效果

最后总结

1、东西很简单，有兴趣可以买一个小小的显示屏学习玩一下，花费时间也很少。
2、本人也是小白，有哪里说得不对请及时指出来，大家互相学习。

资料链接

全都放在百度网盘了：
链接：https://pan.baidu.com/s/13y1sFYf9GKVUFyiRJEfm6w
提取码：41e5
