altium designer打印贴片图详细步骤

1、打开需要打印的PCB文件

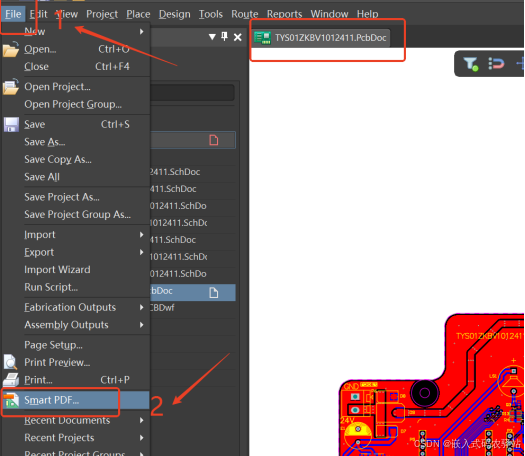

2、点击【File】>>【Smart PDF...】

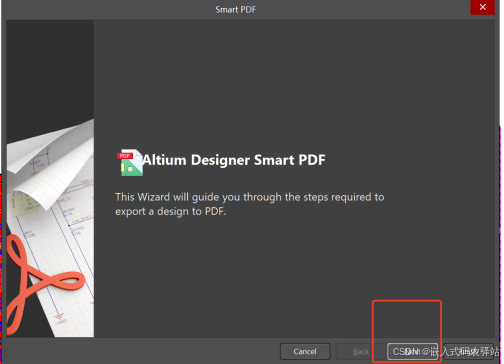

3、在弹出的窗口中，点击【Next】

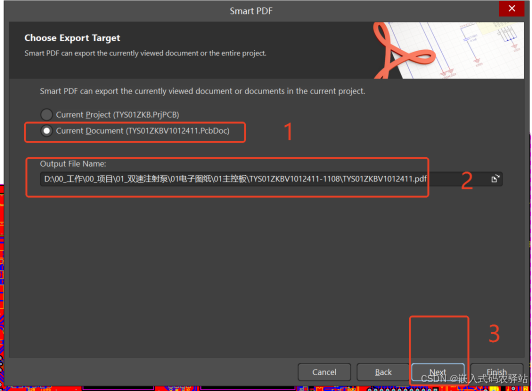

4、选择打印当前文件，文件保存位置，点击【Next】

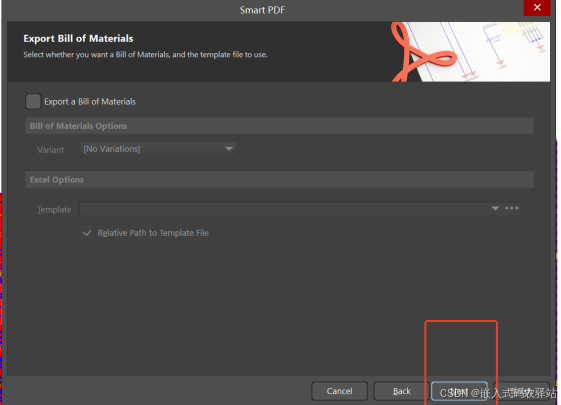

5、点击【Next】

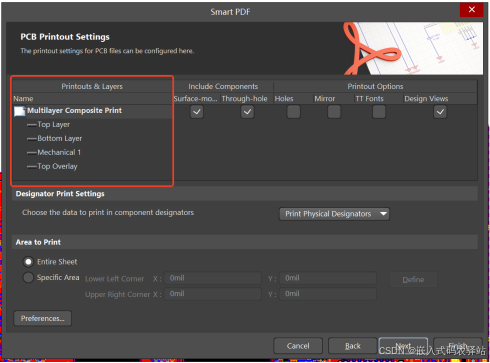

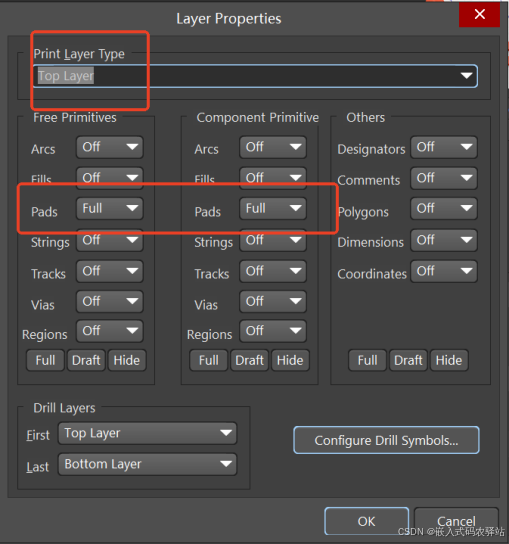

6、选择需要打印的图层，双击图层，可以设置该图层需要打印的信息，顶层和底层选择只打印【Pads】。如果打印底层贴片图的话，需要选中【Mirror】进行镜像，这样底层丝印就能正常显示了。点击【Next】

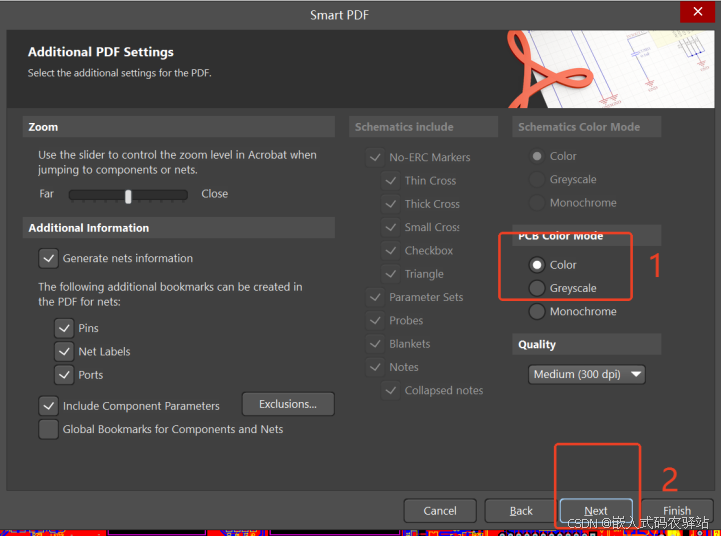

7、在下一个步骤中，选择【Color】，然后点击【Next】

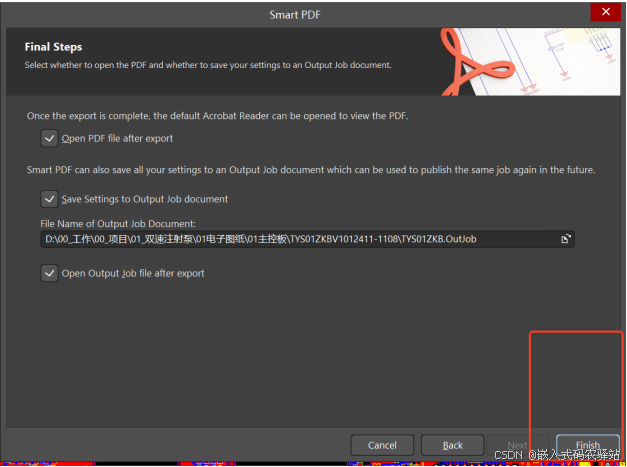

8、点击【Finish】
