SAP BW层级结构小结&&属性数据源+专家例程实现层级结构增强加载

作者 idan lian  如需转载备注出处

BW信息对象-层级结构

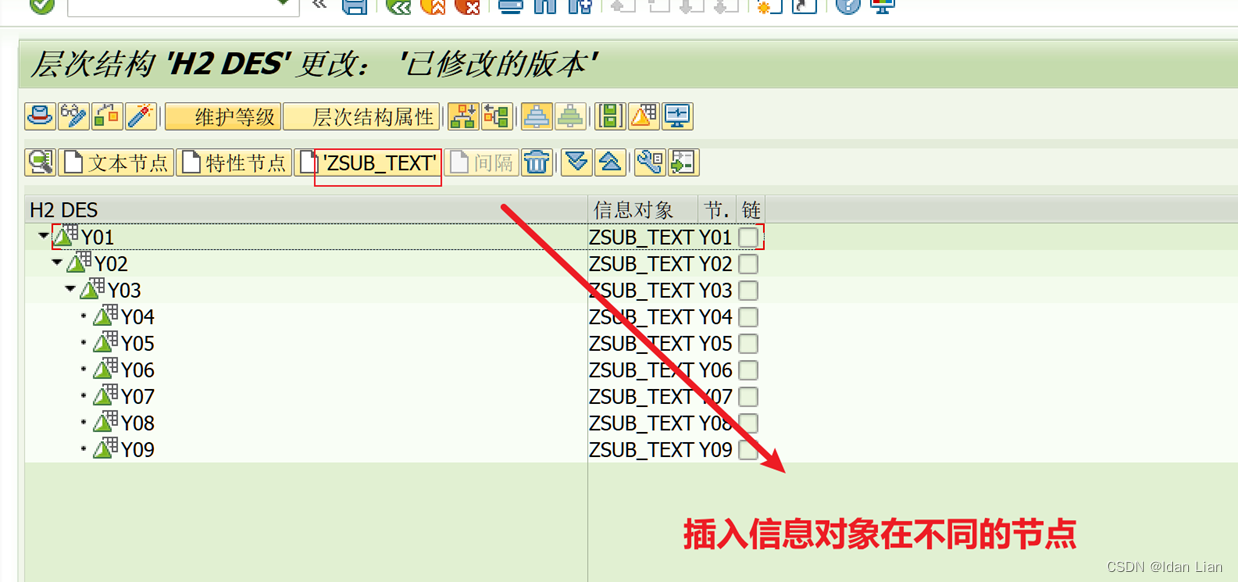

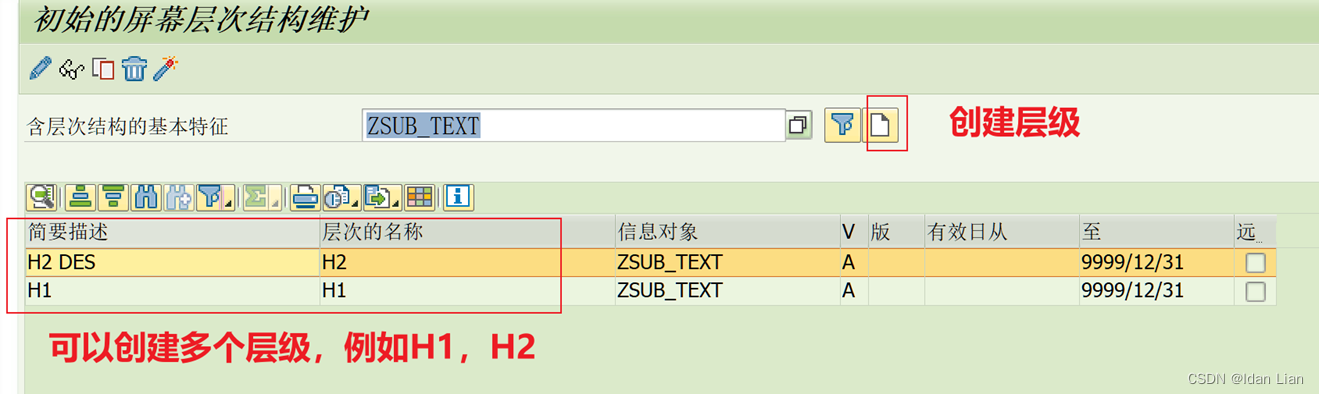

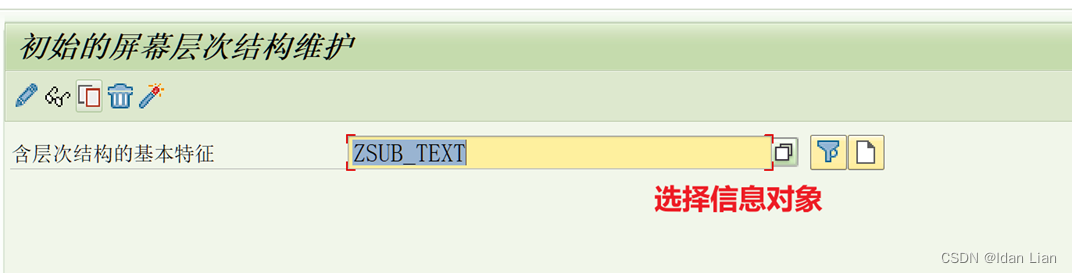

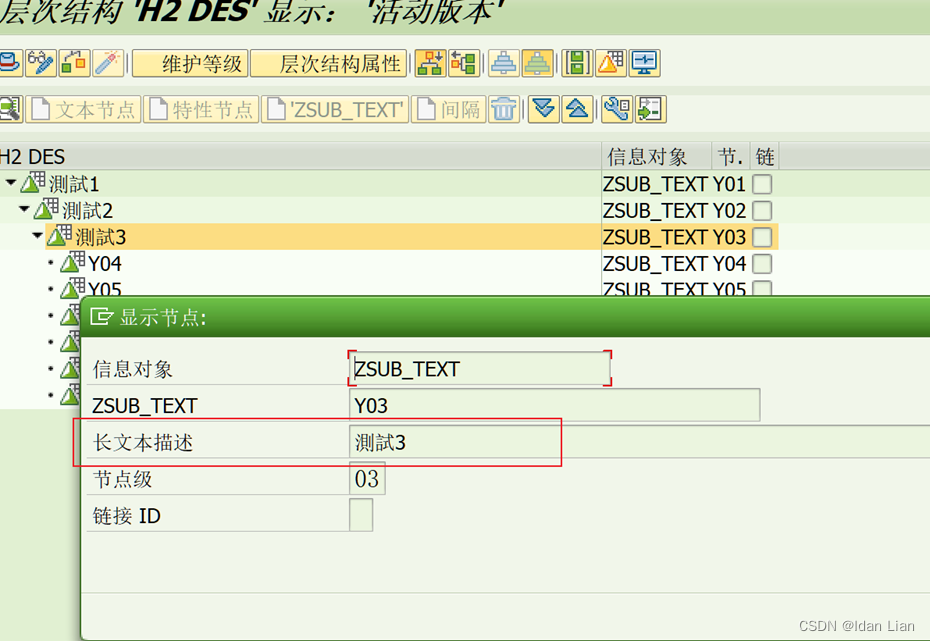

RSH1 维护信息对象层级

这里的文本描述对应T表中的描述，文本数据源加载之后有数据

信息对象层级H表

以上描述都是根据自我理解翻译的，非官方翻译

层级标识：自动生成，其实就是创建的层级标题的技术编码，这上面就是H1,H2创建生成的标识

版本：自动生成，A激活版本 如下图

节点编码：创建数据源时需要给值，每一个层级标题下，每一个节点都对应唯一一个编码，向下延续，如何在RSH1中维护节点后会自动生成，正序排列

等级编码：自动生成，根据节点编码，父节点编码，来决定是哪一个等级的，通俗就是展开是第几层

父节点编码：创建数据源时需要给值，上一级的编码，在RSH1时把节点挂在另一个节点下面，那么另一个节点就是他的父节点

子节点的第一个编码：创建数据源时不用给值，自动生成，就是下一等级的第一个编码

兄弟节点下一个编码: 同一级别的下一个编码

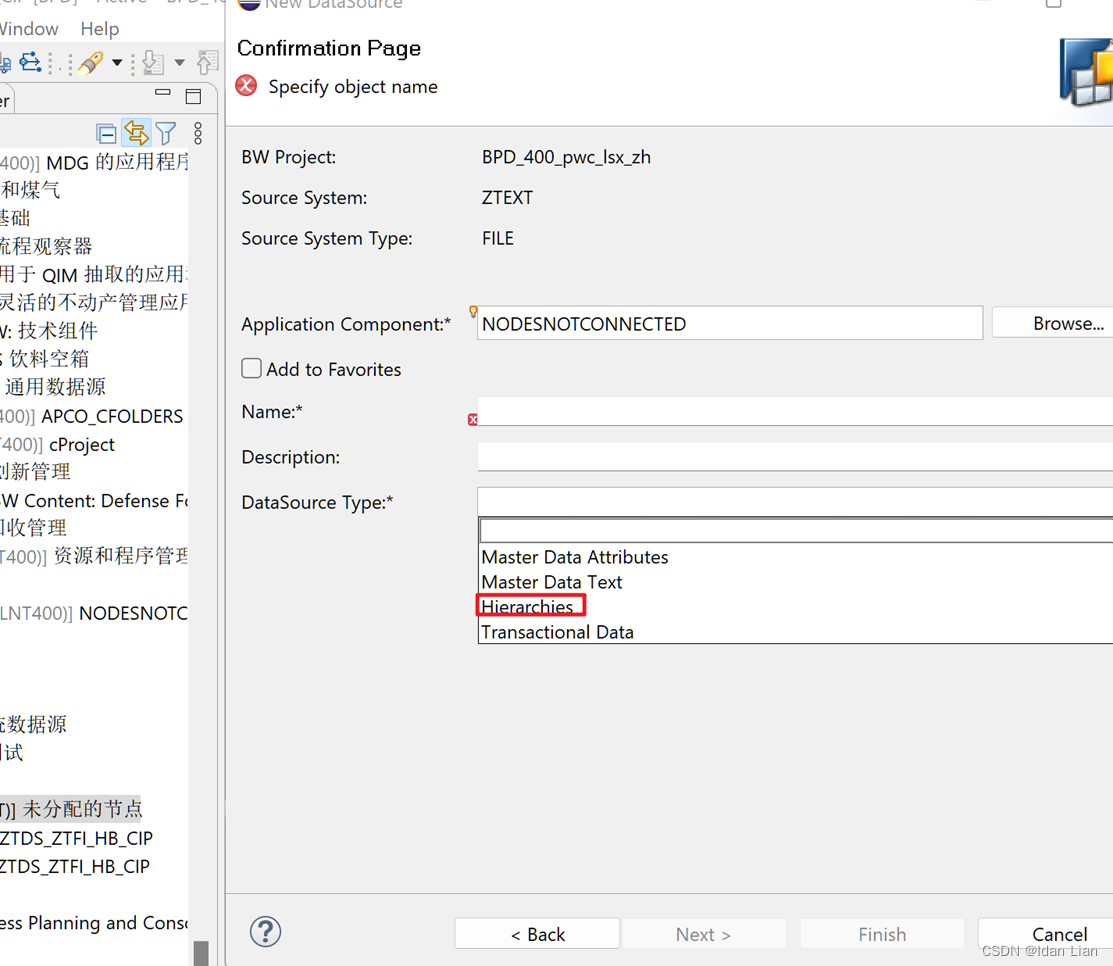

数据源

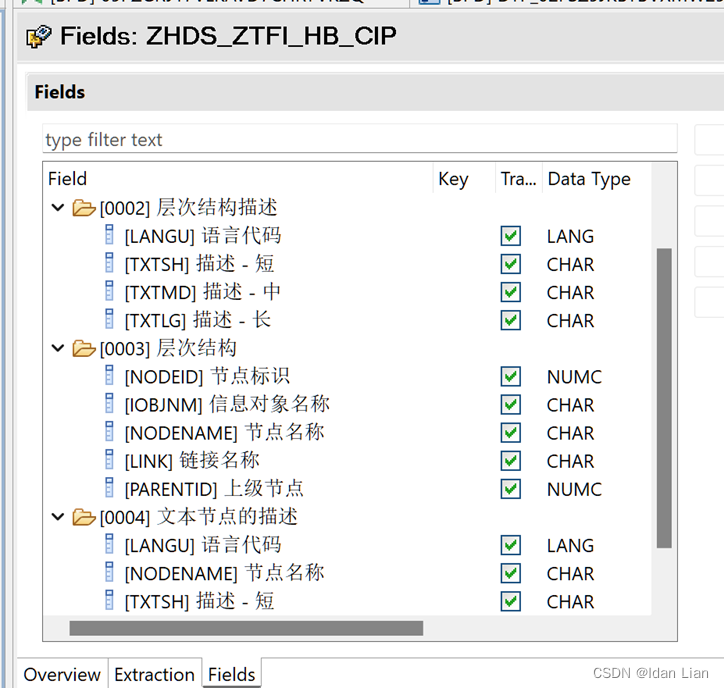

层次结构文本数据源

标准层次数据源

例如成本中心等层级数据源，在S4中有标准的，没用过，暂时不写

转换&DTP

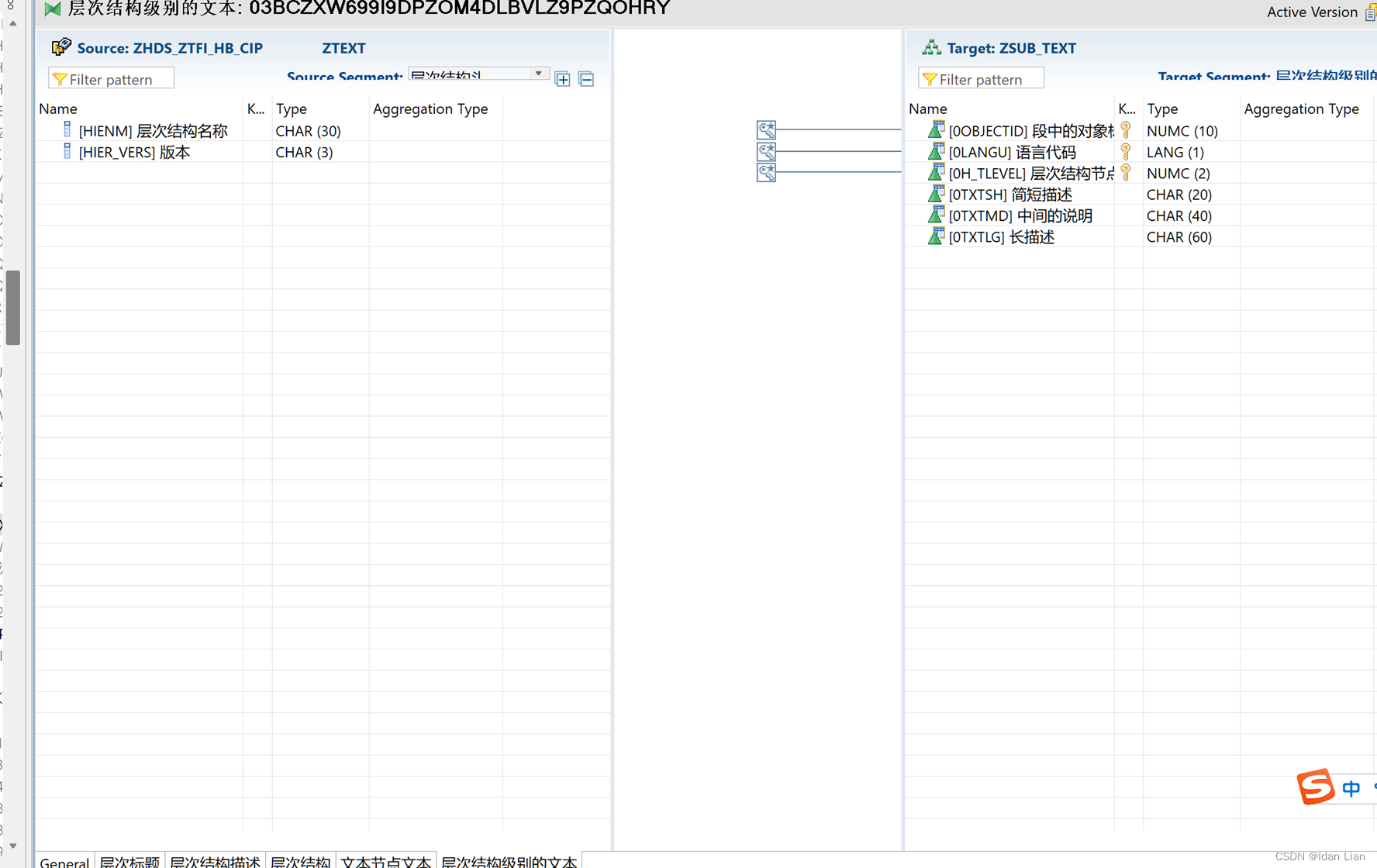

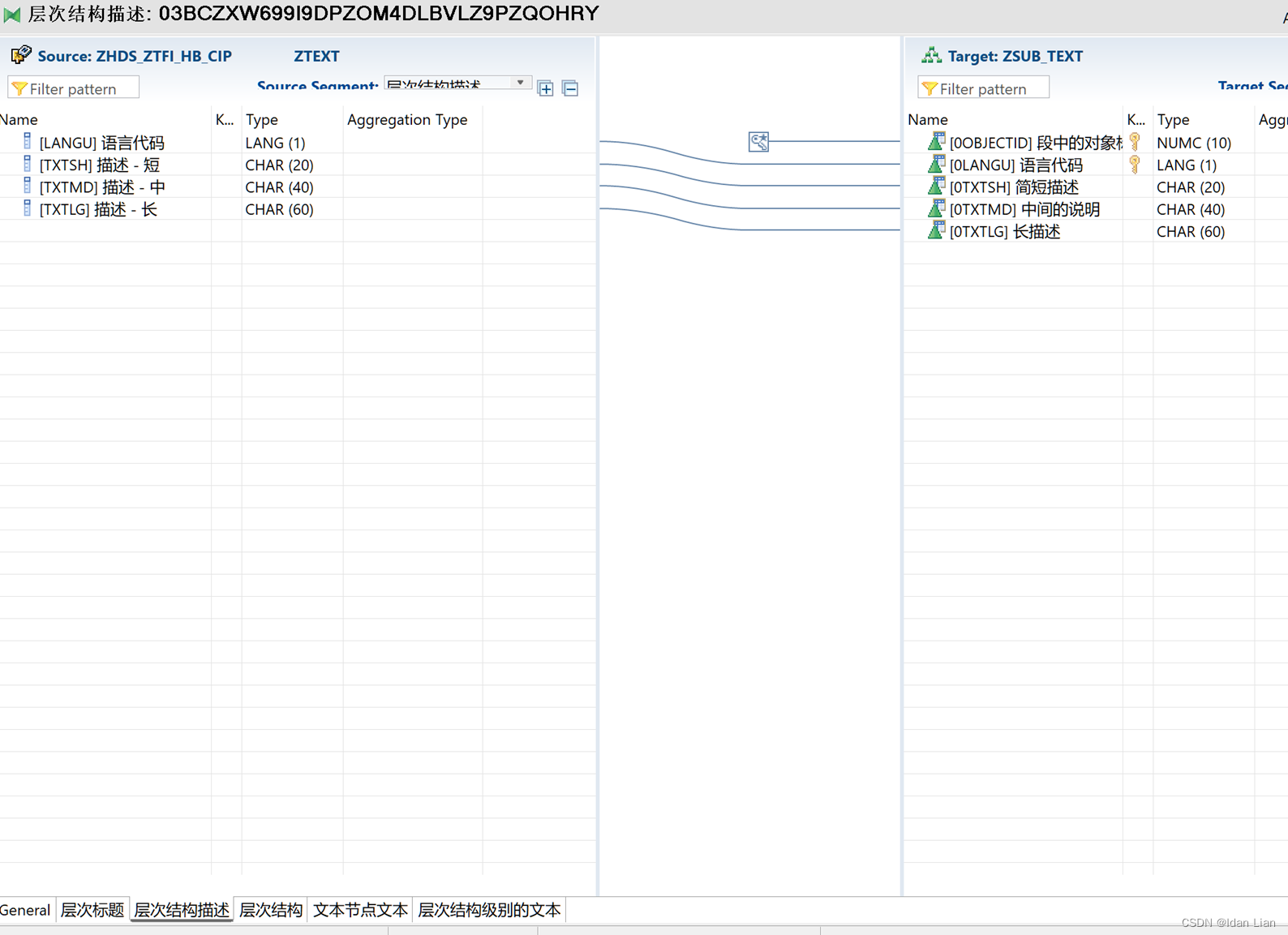

对应五个转换

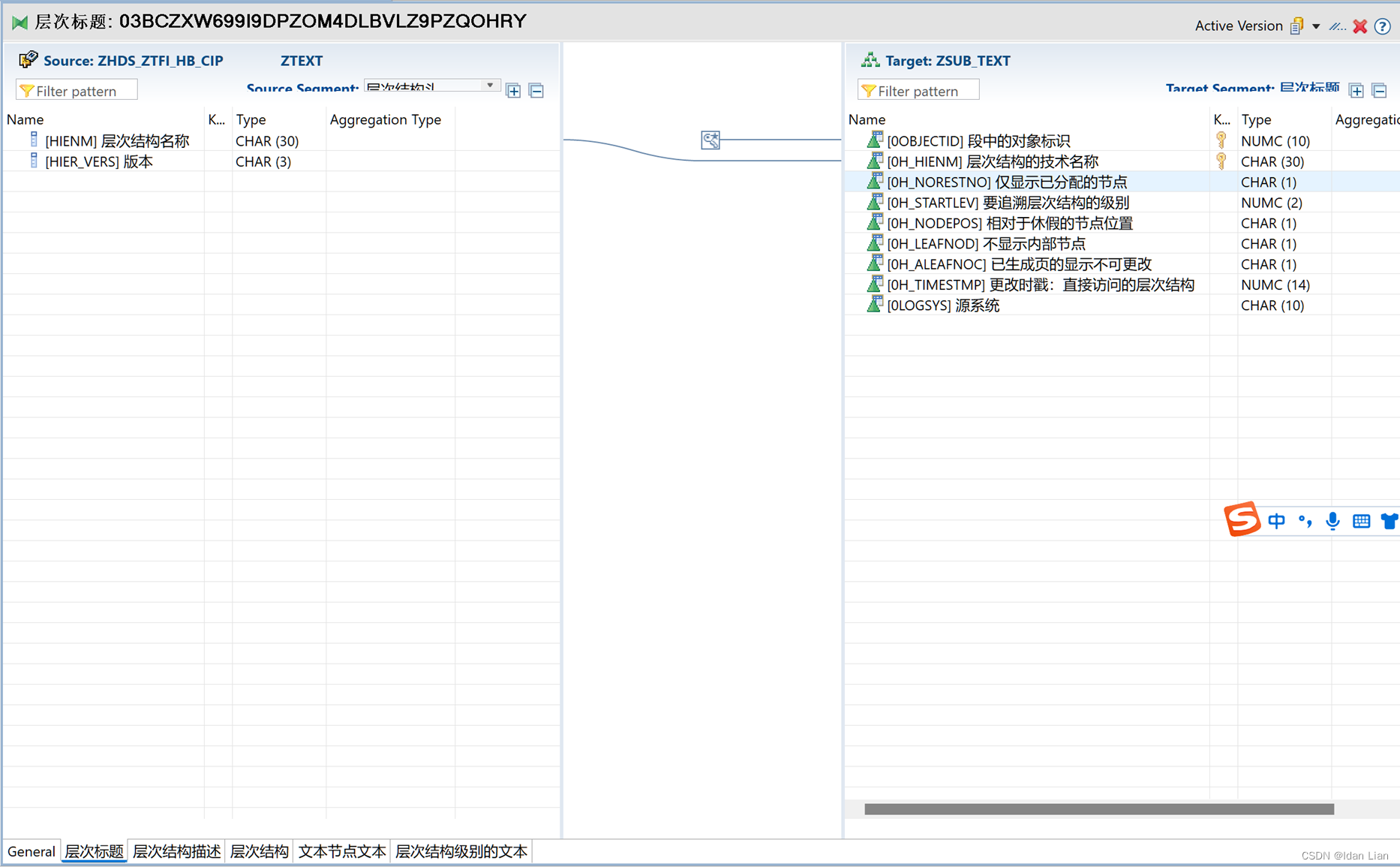

1层级标题，层级结构技术名称比需有值，就是H1,H2

不是必须的

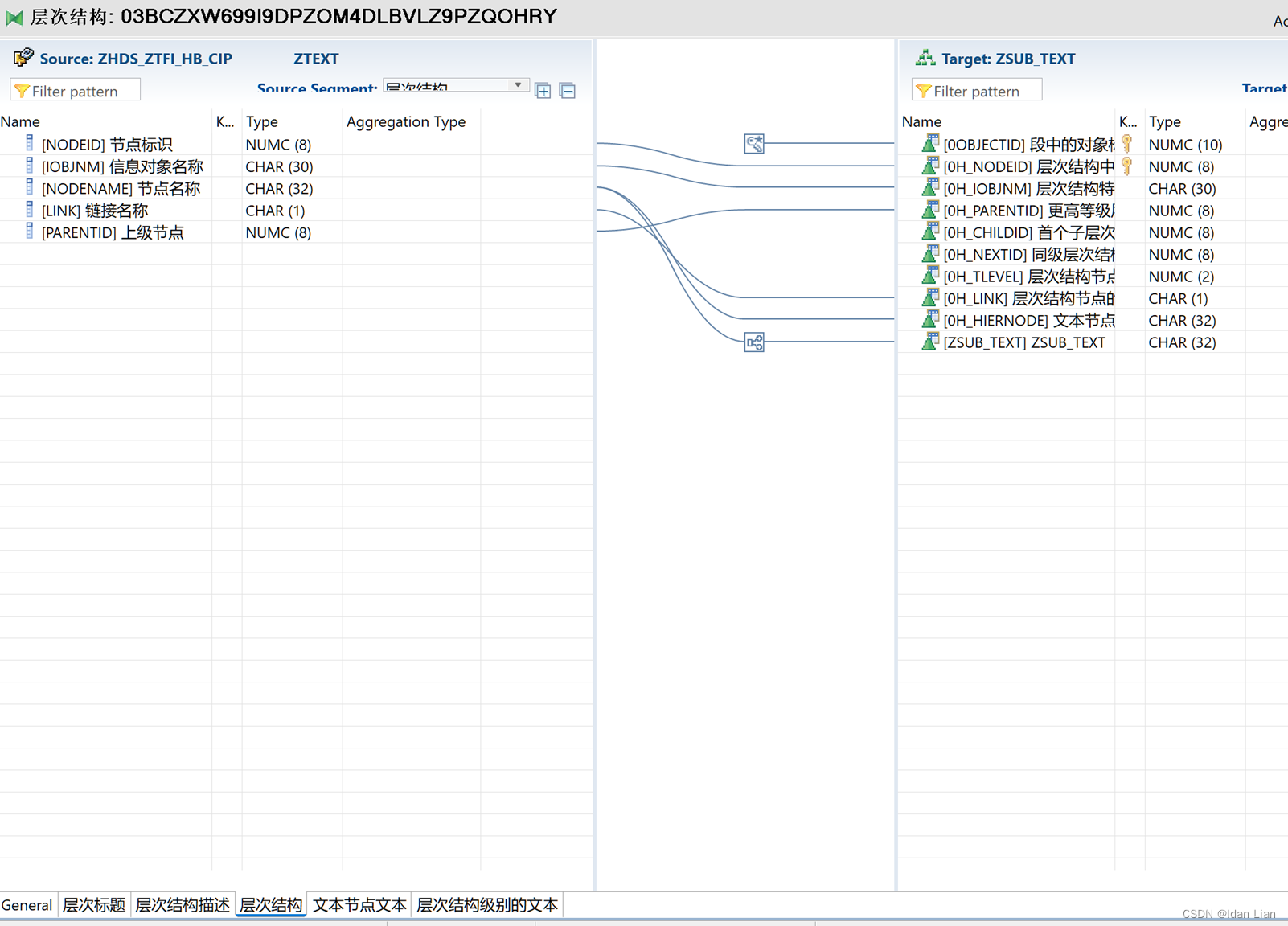

必须维护，尤其是NODEID,父节点，信息对象等，常用的链接如下，其他可以不维护

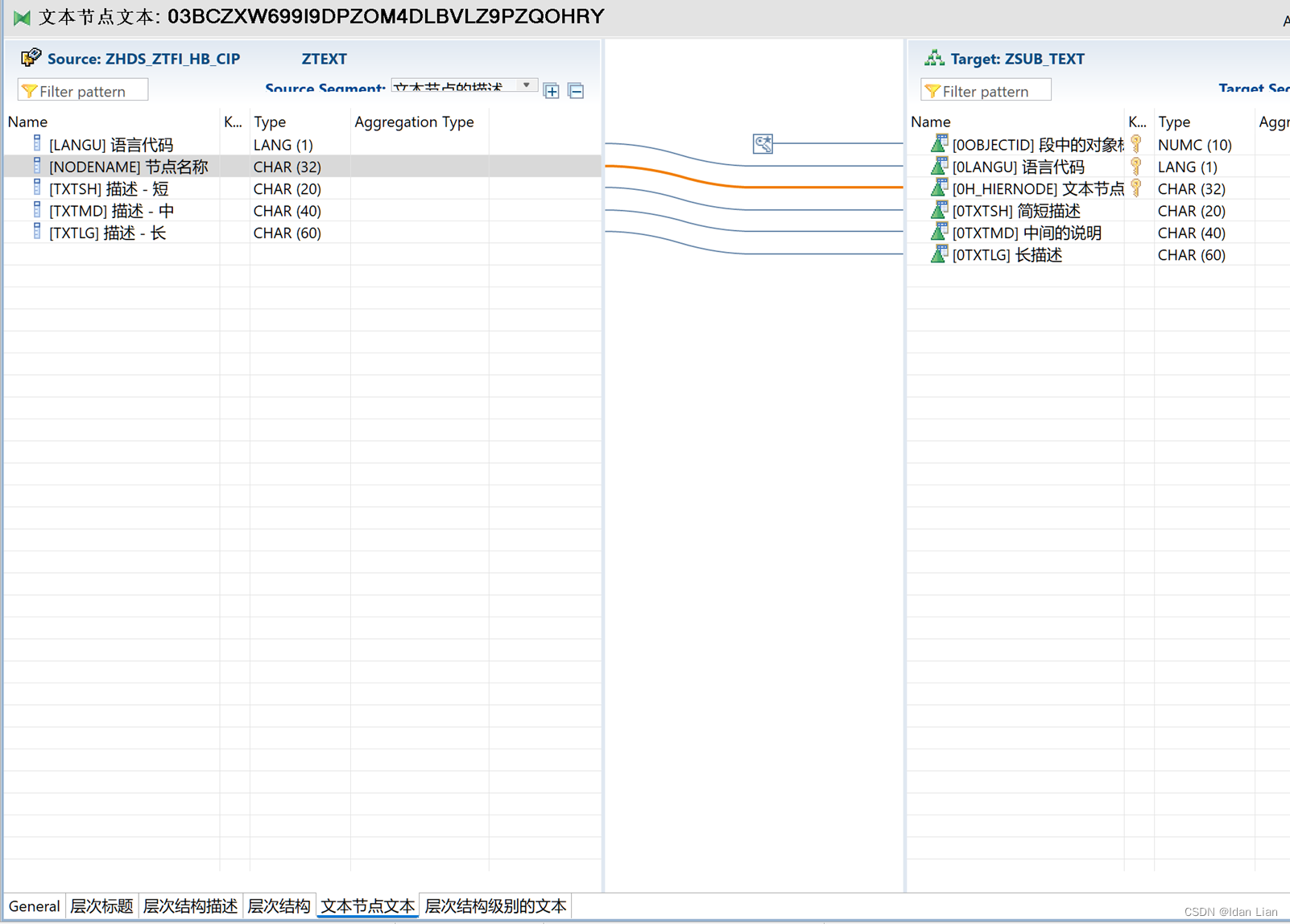

文本，可以不维护

文本，可以不维护

文本层级数据源

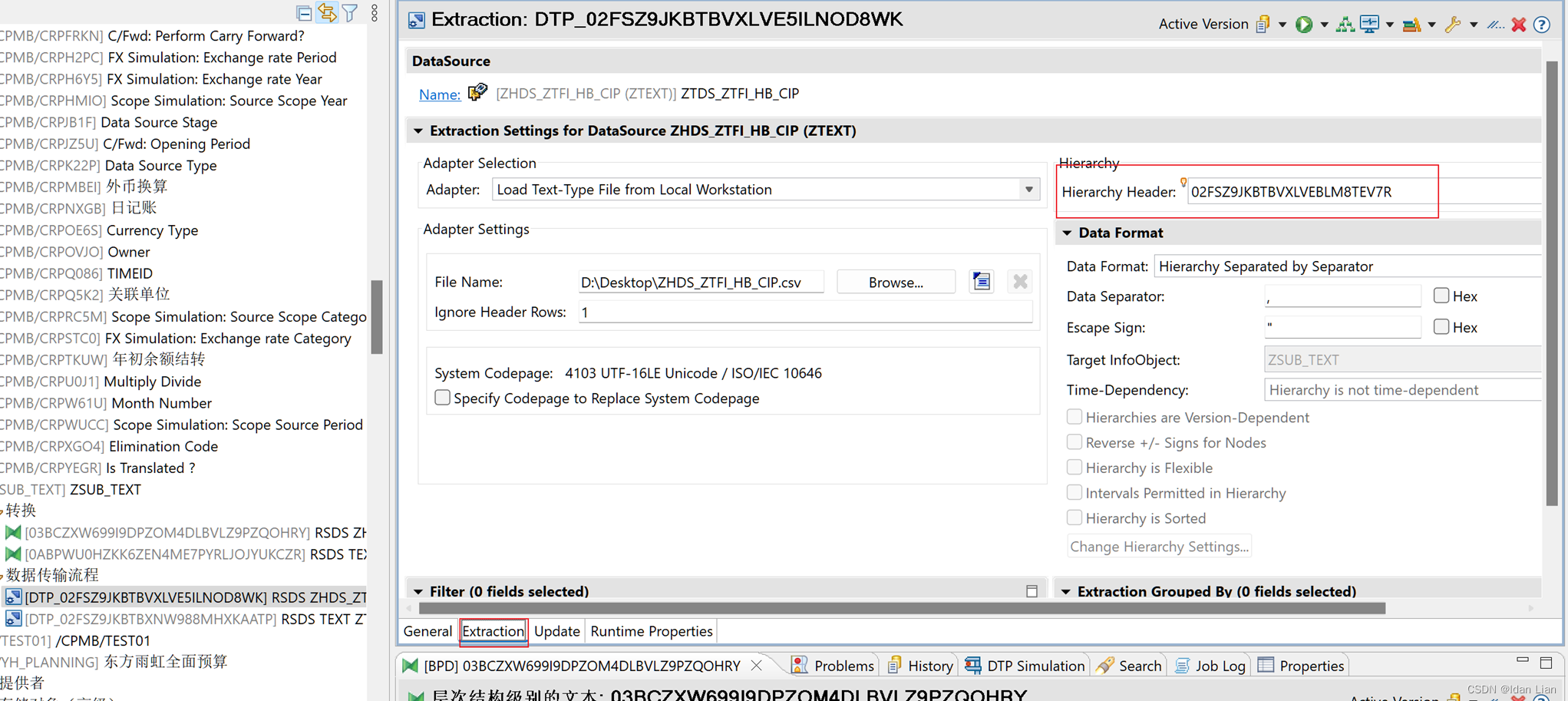

DTP转换选择层级标题，这里层级标题是创建数据源时生成的，也就是H1,H2，只有文本层级数据源的转换才有这个选项

专家例程实现案例 利用属性数据源实现层级结构的加载

需求：

SUBJECT-CRD8UDZ	文本	H1层次结构
S02	在建工程项目	默认值：SALL
ZTFI_HB_CIP-PSPID(项目定义)	ZTFI_HB_CIP-	默认值：S02
ZTFI_HB_CIP-AUFNR（订单）	ZTFI_HB_CIP- KTEXT	默认值：S02

将项目ID与描述保存在与维度SUBJECT的CRD8UDZ、中，父项固定为“S02”。再用处理链,将成员复制到BPC维度SUBJECT中去。

其实就是生成父节点，并根据来源的数据源根据 向下进行编码，这里我们通过专家例程实现，最重要的是理解我们需要处理哪些字段，还有各个字段对应的含义，不懂可以再2参考上面写的。

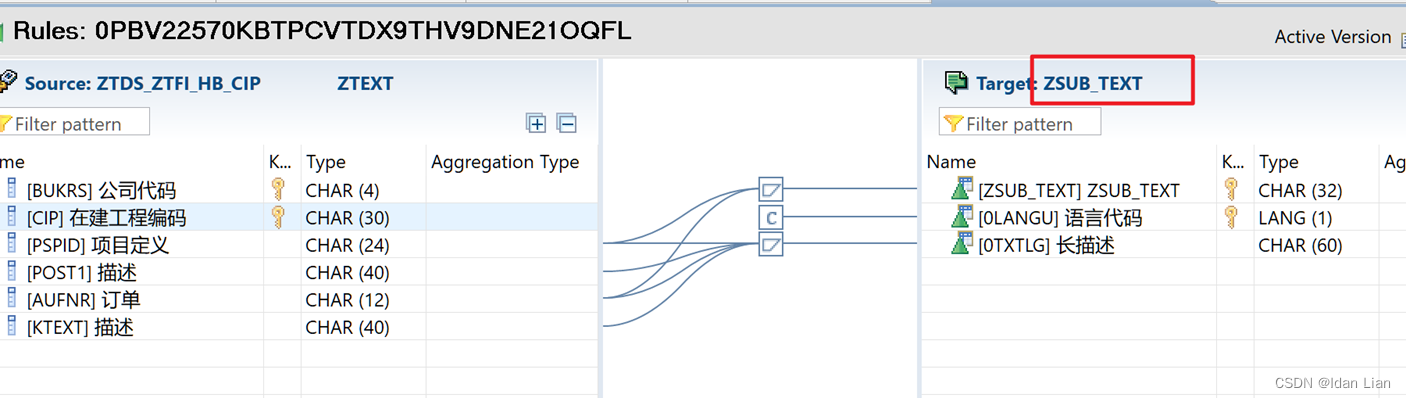

创建属性数据源，实现自动编码，固定父节点，其他规则搞懂各个字段含义照葫芦画瓢即可

专家例程实现，代码如下：

IF SOURCE_PACKAGE IS NOT INITIAL.

      " 定义一些常量

      CONSTANTS: lc_hier      TYPE rshienm    VALUE 'PARENTH1',

                 lc_act       TYPE rsobjvers  VALUE 'A',

                 lc_ZSUB  TYPE rsiobjnm   VALUE 'ZSUB_TEXT',

                 lc_ZH       TYPE c LENGTH 1 VALUE '1'.



      " Data Declaration

      DATA: lv_prnt_id    TYPE rshienodid,

            lv_max_nodeid TYPE rshienodid,

            lv_PARENTID TYPE rshienodid.



      " 定义宏 +1 用于之后的编码

      DEFINE increment.

        &1 = &1 + 1.

      END-OF-DEFINITION.

      break-point.

      " 查出层级对应的唯一技术标识 rshiedir是记录层级信息的标准表 有所有层级

      SELECT SINGLE hieid

        FROM rshiedir

        INTO @DATA(lv_hieid_hier_ZSUB_TEXT)

        WHERE hienm = @lc_hier AND IOBJNM = @lc_ZSUB.



      " 获取层级表最大的nodeid 后语基于这个多nodeid顺序编码



      SELECT SINGLE MAX( nodeid )

        FROM /BIC/HZSUB_TEXT

        WHERE HIEID = @lv_hieid_hier_ZSUB_TEXT

        INTO @lv_max_nodeid.

      " 查出需要固定为父节点的NODEID





 " 查询目前的层级结构H表字段，用于之后赋值

      SELECT *

        FROM /BIC/HZSUB_TEXT

        INTO TABLE @DATA(lt_existing_parents)

        WHERE hieid = @lv_hieid_hier_ZSUB_TEXT

        AND   objvers = @lc_act.



SORT lt_existing_parents BY NODEID.

 " 把层级H表赋值给结构包

        LOOP AT lt_existing_parents INTO DATA(LS_H).

           RESULT_PACKAGE_3 = VALUE #( BASE RESULT_PACKAGE_3 (

           OBJECTID = lv_hieid_hier_ZSUB_TEXT

            H_NODEID = LS_H-NODEID

            H_IOBJNM = LS_H-IOBJNM

            H_PARENTID = ls_h-PARENTID

    "        H_CHILDID = ls_h-CHILDID

     "       H_NEXTID = ls_h-NODEID

            H_TLEVEL = ls_h-TLEVEL

            H_LINK = ls_h-LINK

            H_HIERNODE = ls_h-NODENAME

            /BIC/ZSUB_TEXT = ls_h-NODENAME

            )  ).

        ENDLOOP.

  SORT lt_existing_parents BY hieid nodename.

" 对数据来源进行处理  本项目需求 不通用

      LOOP AT SOURCE_PACKAGE ASSIGNING <source_fields>.

        IF <source_fields>-pspid = ''.

           <source_fields>-pspid = <source_fields>-aufnr.

           <source_fields>-POST1 =  <source_fields>-KTEXT.

         ENDIF.

      ENDLOOP.

      SORT SOURCE_PACKAGE BY PSPID .



"固定父节点

IF RESULT_PACKAGE_3[] IS INITIAL."只有初始化时赋值

RESULT_PACKAGE_3 = VALUE #( BASE RESULT_PACKAGE_3

          ( objectid = lv_hieid_hier_ZSUB_TEXT

            h_nodeid = 00000001

            h_iobjnm = 'ZSUB_TEXT'

            /BIC/ZSUB_TEXT = 'SALL'

            h_parentid = 00000000 " S02的nodeid

            h_tlevel = 01 "固定第1层级

            h_hiernode = 'SALL')

          ( objectid = lv_hieid_hier_ZSUB_TEXT

            h_nodeid = 00000002

            h_iobjnm = 'ZSUB_TEXT'

            /BIC/ZSUB_TEXT = 'S02'

            h_parentid = 00000001 "

            h_tlevel = 02 "固定第2层级

            h_hiernode = 'S02')

         ( objectid = lv_hieid_hier_ZSUB_TEXT

            h_nodeid = 00000003

            h_iobjnm = 'ZSUB_TEXT'

            /BIC/ZSUB_TEXT = 'S03'

            h_parentid = 00000001 "

            h_tlevel = 02 "固定第2层级

            h_hiernode = 'S03')

            ).

      " 当前行赋值  作为之后编码使用 之前已固定赋值三行 所以从3开始编码

      DATA(lv_index) = 00000003. "初始化时从3开始编码 有三个固定值

    ELSE.

       lv_index = 00000000."非初始化从000开始

ENDIF.



" 开始循环赋值

      LOOP AT SOURCE_PACKAGE ASSIGNING <source_fields>.

        IF <source_fields>-PSPID <> ''.

          " Fill result_package_1 with the technical name

          " for the hierarchy.

" RESULT_PACKAGE_1 层级标题赋值 其实主要是h_hienm object_ID无所谓

          RESULT_PACKAGE_1 = VALUE #( BASE RESULT_PACKAGE_1 (

          objectid = lv_hieid_hier_ZSUB_TEXT

          h_hienm = lc_hier

          )  ).



          " 通过宏进行对当前行加1

          increment lv_index.



  " 读取H表的内表，判断数据来源中是否已有此数据，没有才进行插入赋值

          READ TABLE lt_existing_parents ASSIGNING

          FIELD-SYMBOL(<ep_sub_text>)

          WITH KEY hieid = lv_hieid_hier_ZSUB_TEXT

                   nodename = <source_fields>-pspid

          BINARY SEARCH.

          IF sy-subrc <> 0.

            " result_package_3.最关键 是关键的层级信息 nodeid 父节点等赋值

            RESULT_PACKAGE_3 = VALUE #( BASE RESULT_PACKAGE_3 (

            objectid = lv_hieid_hier_ZSUB_TEXT

            h_nodeid = lv_max_nodeid + lv_index

            h_iobjnm = 'ZSUB_TEXT'

            /BIC/ZSUB_TEXT = <source_fields>-pspid

            h_parentid = 00000002 " S02的nodeid

            h_tlevel = 03 "固定第三层级

            h_hiernode = <source_fields>-pspid

             "Always 02

            )  ).

          ENDIF.



   " RESULT_PACKAGE_4 生成层级文本的 但是没生效 后通过TEXT转换数据源赋值

          RESULT_PACKAGE_4 = VALUE #( BASE RESULT_PACKAGE_4 (

          objectid = lv_hieid_hier_ZSUB_TEXT

          langu = lc_ZH

          h_hiernode = <source_fields>-pspid

          txtlg = <source_fields>-post1

          txtmd = <source_fields>-post1

          txtsh = <source_fields>-post1

          )  ).

        ENDIF.

      ENDLOOP.

ENDIF.

实现之后RSH1中检查是否完成

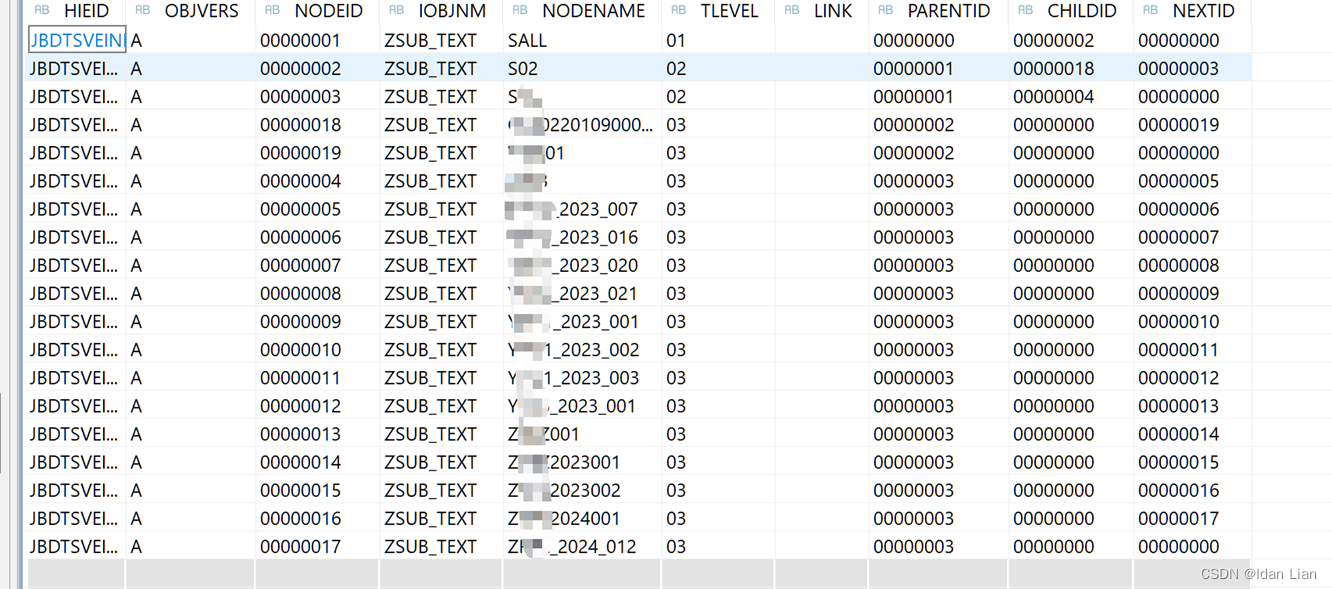

H表数据如下

注意：

1.这里层次结构文本不好用，必须的链接TEXT文本数据源的转换才行。

2.，层级中的特征值都需要在主数据P表中存在，如果需要展示文本需要在信息对象T表中存在，所以除了维护层级的转换之外，还要处理主数据和文本的转换。
