5G专网项目外场常见业务测试指南（三）

UDP测试

      UDP是User Datagram Protocol的简称，是一种无连接的传输层协议，提供面向事务的简单不可靠信息传送服务。与TCP协议一样，UDP用于处理数据包，但不提供数据包分组、组装和排序等功能。由于UDP不能对数据包进行排序，因此在发送报文后无法得知其是否安全完整到达。UDP主要用于支持需要在计算机之间传输数据的网络应用，如网络视频会议系统等。许多网络应用程序都使用UDP，例如多媒体数据流和实时通信应用程序。虽然UDP最初的光彩已经被一些类似协议所掩盖，但即使在今天，UDP仍然是一项非常实用和可行的网络传输层协议。

在5G专网项目中，当设备调测部署完成后，为了验证网络系统内终端到DN服务器之间的最大性能带宽，可以采用UDP上下行灌包测试方法。这种测试方法可以最大限度地验证5G专网系统内的上下行峰值速率。通过测试，可以确保终端到DN服务器之间的通信质量，同时也可以评估网络系统在不同负载情况下的性能表现。

UDP上下行灌包测试的具体步骤如下：

1. 选择合适的测试终端和设备，确保它们可以与网络系统进行有效的通信。
2. 在测试终端上配置适当的UDP端口号，并确保该端口可以被网络系统监听和接收UDP数据包。
3. 使用UDP上下行灌包工具，向网络系统发送测试数据包。在发送数据包时，可以根据实际情况调整发送速率和发送时间间隔，以便更好地模拟实际应用场景。
4. 监测网络系统接收到的UDP数据包，记录每个数据包的接收时间和接收位置，以便评估网络系统的上下行传输性能。
5. 对比接收到的UDP数据包的数量和大小，以及发送的测试数据包的数量和大小，可以评估网络系统内终端到DN服务器之间的最大性能带宽。根据测试结果，对网络系统进行优化和调整，以提高其传输性能。

• UDP命令的用法

1. 上行UDP灌包

服务侧启动如下命令：iperf -u -s -i 1 -p 6001

终端侧启动如下命令：iperf -c xx.xx.xx.xx -u -i 1 -t 100 -b 5m -p 6001 -P 1

测试时UDP灌包一般为1个线程，直接观察每行的值即可。

参数说明：

参数	说明
xx.xx.xx.xx	表示向xx.xx.xx.xx 包，（xx.xx.xx.xx为DN服务器地址）
-n	指定发送多少次数据包
-u	表示启动UDP灌包，如果是灌TCP则不需要-u这个参数
-b 320m	表示指定灌包大小，这里表示灌320M的数据，单位bits/sec
-p 6001	表示指定灌包的端口为6001，可根据需要更改
-t 99999	表示指定灌99999秒，可根据需要修改灌包时长
-i	表示以秒为单位显示报告间隔，一般设置为1
-c	表示以client模式启动
-s	表示以server模式启动
-P	代表线程，一般设置为1个

测试时iperf界面显示如下：

举例：

服务侧启动如下命令：iperf -s -u -i 1 -p 6001

终端侧启动如下命令：iperf -c 10.40.0.3 -u –b 50m -p 6001 -t 50

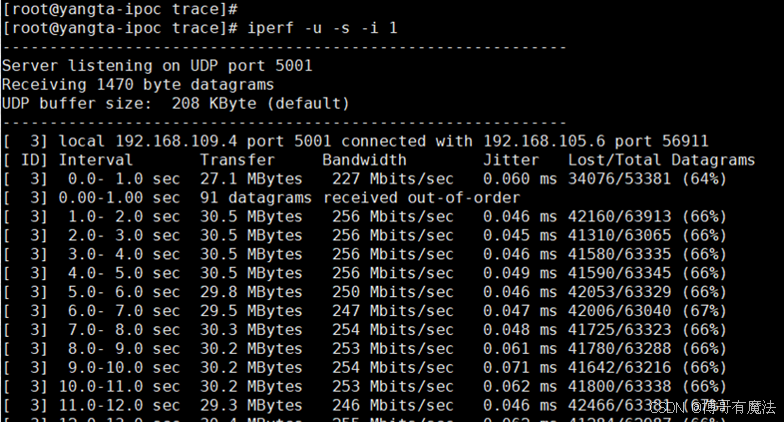

服务侧：

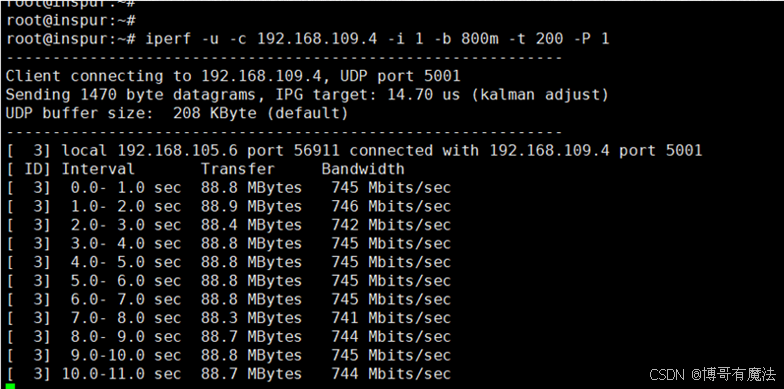

终端侧：

说明：使用iperf3时命令如下：

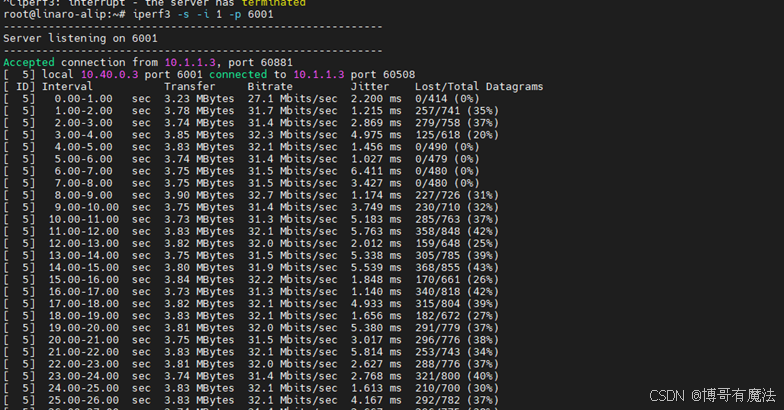

服务侧：iperf3 -s -i 1 -p 6001

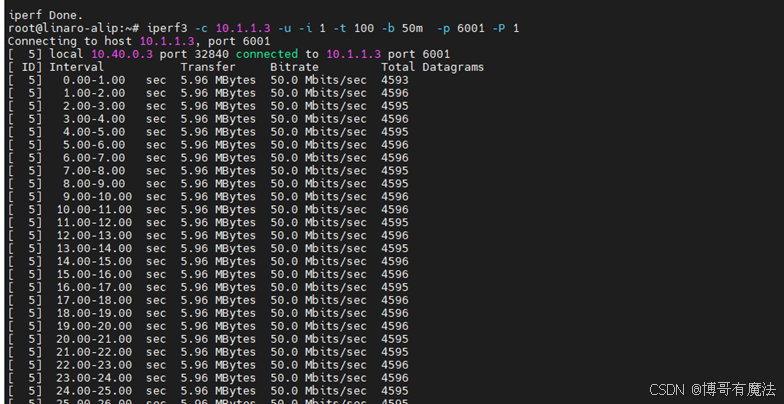

终端侧：iperf3 -c 10.1.1.3 -u -i 1 -t 100 -b 50m  -p 6001 -P 1

xx.xx.xx.xx为服务器ip。

下行UDP灌包

       服务侧启动如下命令：iperf -c 10.180.145.161 -u -i 1 -t 10 -b 120m -p 6001 -P 1

客户侧启动如下命令：iperf -u -s -i 1 –p 6001

参数说明：

参数	说明
xx.xx.xx.xx	表示向xx.xx.xx.xx包，xx.xx.xx.xx为终端服务器地址

测试时iperf界面显示如下：

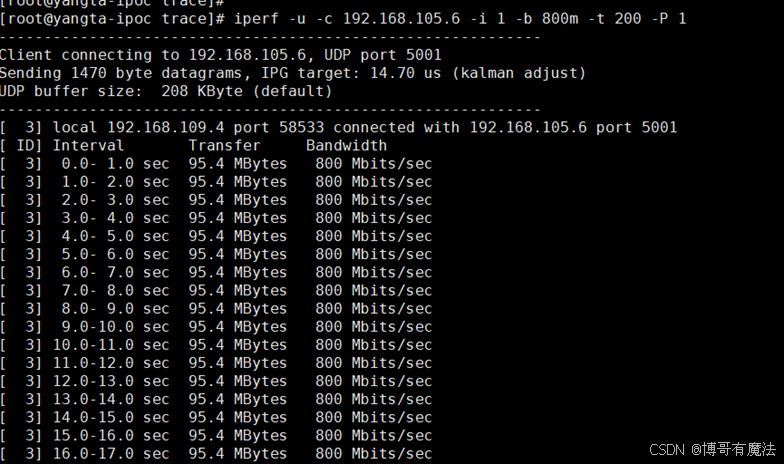

服务侧：

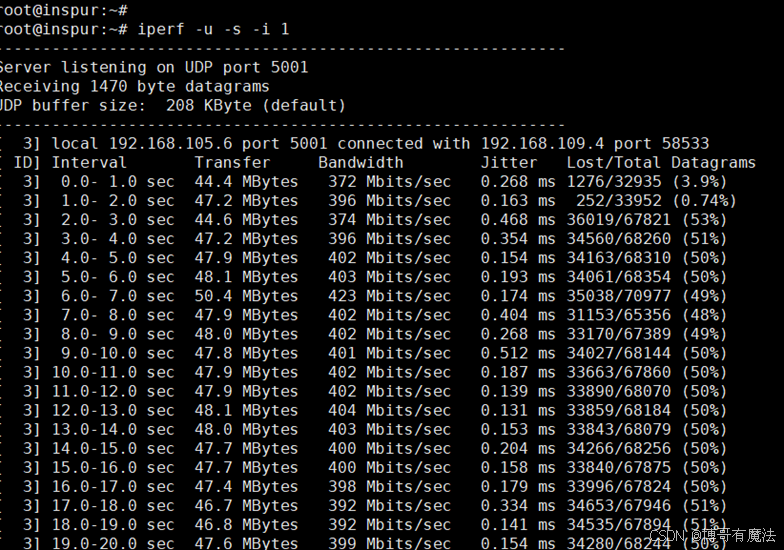

终端侧：

说明：使用iperf3时命令如下：

iperf3

服务端：iperf3 -c xx.xx.xx.xx -u -i 1 -t 100 -b 50m  -p 6001 -P 1

客户端：iperf3 -s -i 1 -p 6001

xx.xx.xx.xx为终端侧ip。

说明：下行测试与上行类似，只是客户端和服务端相反，下行灌包-b建议设置为1200M。

iperf3和iperf2在使用上，iperf3服务端端使用了统一的命令iperf3 -s，不再区分测试UDP还是TCP。

• UDP灌包的应用

  Ubunt系统服务端UDP灌包的使用

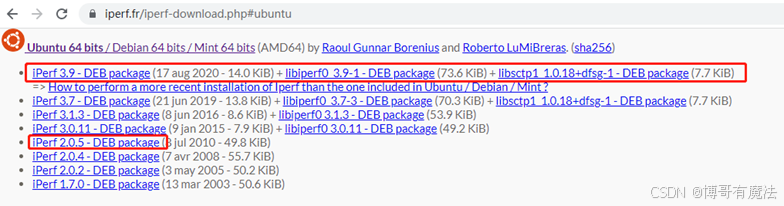

1、根据灌包服务器操作系统Ubuntu在官网下载最新的iperf版本https://iperf.fr/iperf-download.php#fedora选择对应的64位离线安装包下载到本地。

2、上传软件离线安装包服务器然后执行“sudo dpkg -i +版本包”进行安装。

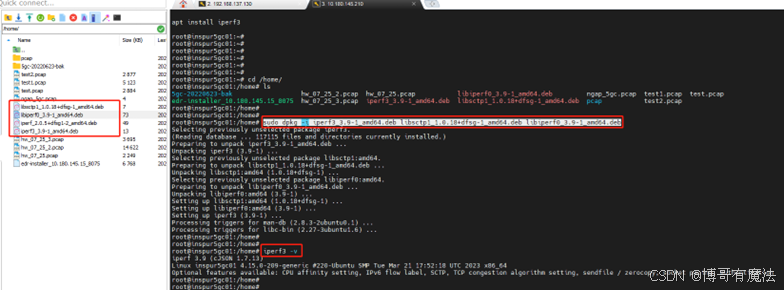

iperf3安装：

sudo dpkg -i iperf3_3.9-1_amd64.deb libsctp1_1.0.18+dfsg-1_amd64.deb libiperf0_3.9-1_amd64.deb

安装成功后执行iperf3 -v确认版本安装情况。

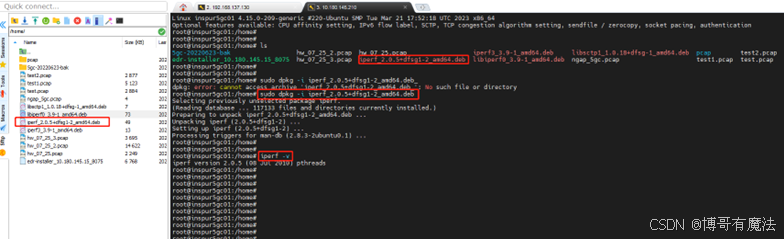

Iperf2安装：

sudo dpkg -i iperf_2.0.5+dfsg1-2_amd64.deb

iperf -v

    3、具体使用命令参见2.2.1UDP命令的用法

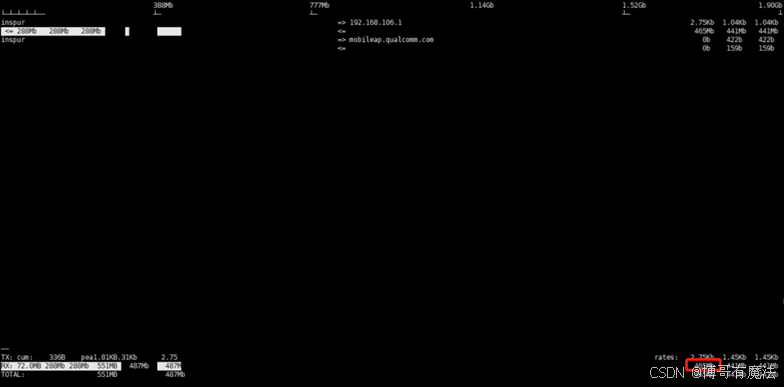

4、端计算网关自带iperf3工具，当测试WAN口灌包时，也可以通过查看usb0的流量观察灌包速率，执行命令 iftop -i usb0进行查看。

CentOS系统服务端UDP灌包的使用

1、如果灌包服务器是CentOS系统，登录iperf官网https://iperf.fr/iperf-download.php选择BBU服务器对应的CentOS 64位软件包下载到本地。

2、上传服务器然后执行“rpm -ivh +版本包名称”进行安装。

iperf3安装：

rpm -ivh iperf3-3.1.3-1.fc24.x86_64.rpm

说明：

rpm 常用命令解释：

-i 显示套件的相关信息。

-v 显示指令执行过程。

-h 或--hash 套件安装时列出标记。

Iferf3 -v

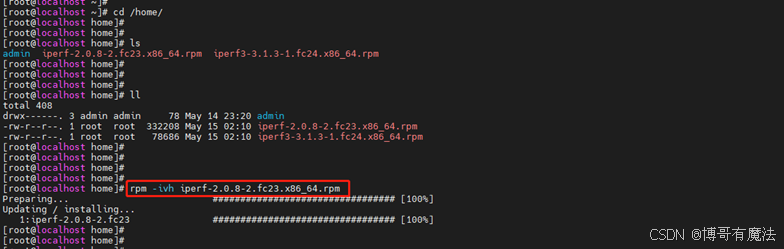

iperf2安装：

rpm -ivh iperf-2.0.8-2.fc23.x86_64.rpm

iperf –v

    3、具体使用命令参见UDP命令的用法

WIN10系统服务端UDP灌包的使用

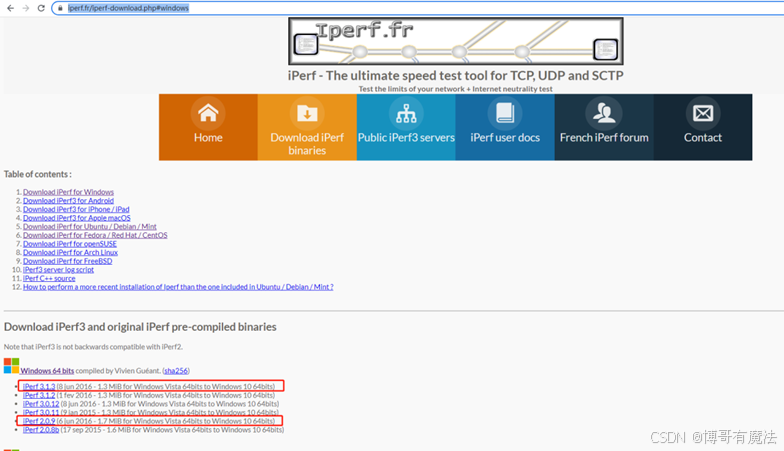

1、根据服务器操作系统Ubuntu在官网下载最新的iperf版本https://iperf.fr/iperf-download.php#windows选择对应安装包进行下载。

2、偶尔使用、临时使用

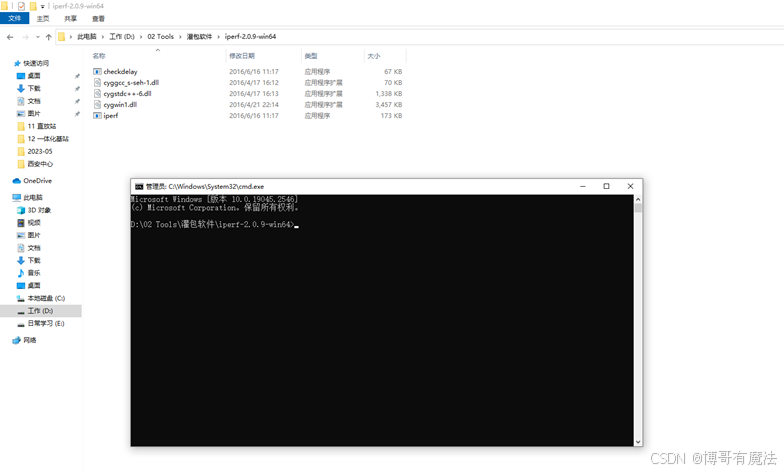

进入下载的iperf2或者iperf3的软件包文件夹目录D:\02 Tools\灌包软件\iperf-2.0.9-win64，输入“cmd”进入使用

3、经常使用

以win10为例，给iperf配置环境变量直接使用

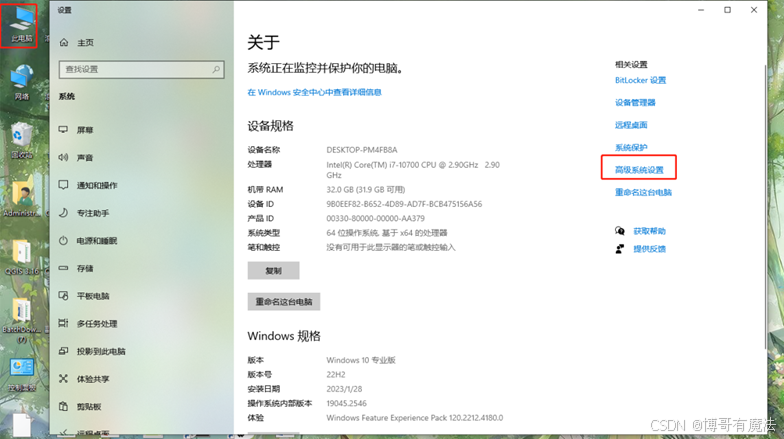

选择“此电脑”右键选择属性，选择高级系统设置

在系统属性-环境变量，在系统变量-Path（编辑或双击进入）新建一个环境变量，填入iperf3的目录地址D:\02 Tools\灌包软件\iperf-3.1.3-win64,确定退出，依次添加iperf2的目录地址：D:\02 Tools\灌包软件\iperf-2.0.9-win64确定退出。

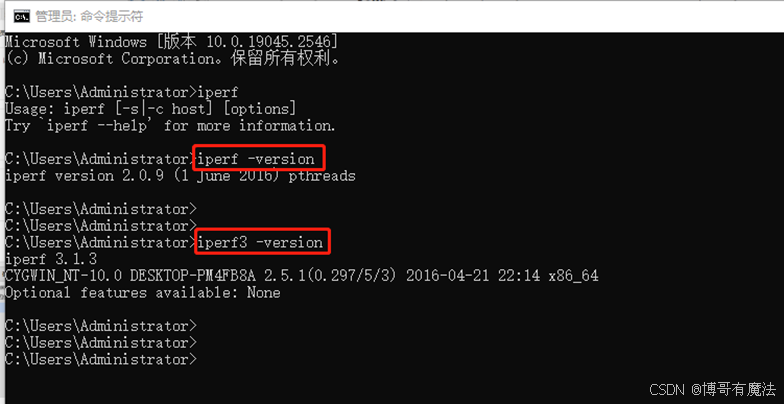

4、查询iperf3版本测试环境变量是否成功在使用，在CMD里执行iperf –version或iperf3 –version命令查询。

    5、具体UDP使用命令参见2.2.1 UDP命令的用法

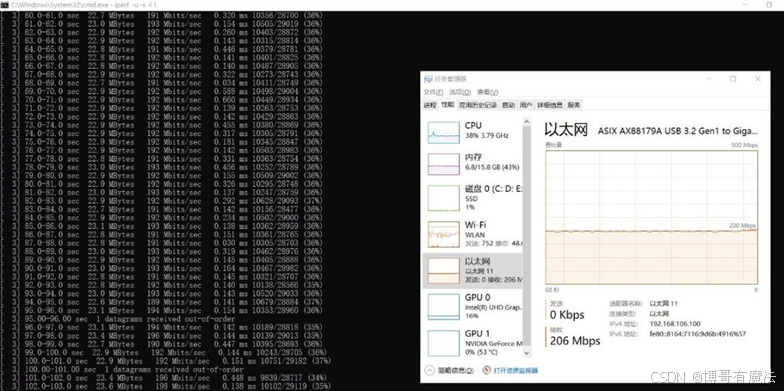

6、iperf中打印出现混乱，此时可以观察电脑的网卡流量判断灌包速率，任务管理器界面，点击性能菜单，择对应的以太网观察服务端电脑的网卡接收到的流量。

测试手机UDP灌包的使用

1. 手机下载安装Magic iPerf ，
2.

1. 具体UDP使用命令参见UDP命令的用法。
