配置思路:

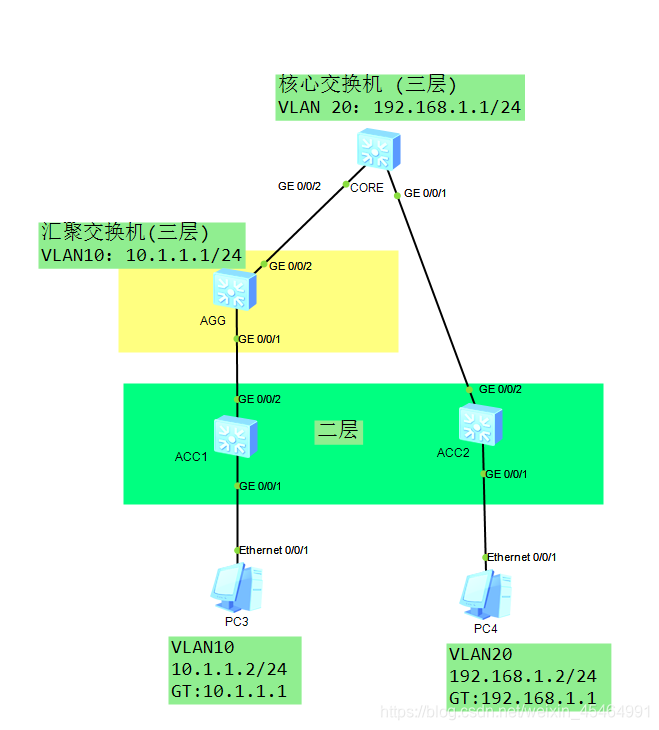

此场景用户与服务器间跨越多台二层、三层交换机,可以配置 VLANIF,将汇聚交换机 AGG 作为用户
PC 的网关,核心交换机作为服务器 Server 的网关。但 VLANIF 只生成直连路由,只能使得相邻设备互
通,要使 User 与服务器互通,还需要配置从 AGG 到 VLAN20 网段以及从 CORE 到 VLAN10 网段的路由,
可以使用静态路由,也可以使用动态路由,本示例采用静态路由。
ACC1
sysname ACC1
vlan batch 10
interface GigabitEthernet0/0/1
port link-type access
port default vlan 10
interface GigabitEthernet0/0/2
port link-type trunk
port trunk allow-pass vlan 10
ACC2
sysname ACC2
vlan batch 20
interface GigabitEthernet0/0/1
port link-type access
port default vlan 20
interface GigabitEthernet0/0/2
port link-type trunk
port trunk allow-pass vlan 20
AGG
sysname AGG
vlan batch 10 30
interface Vlanif10
ip address 10.1.1.1 255.255.255.0
interface Vlanif30
ip address 10.10.30.1 255.255.255.0
interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 10
interface GigabitEthernet0/0/2
port link-type trunk
port trunk allow-pass vlan 30
ip route-static 192.168.1.0 255.255.255.0 10.10.30.2
CORE
sysname CORE
vlan batch 20 30
interface Vlanif20
ip address 192.168.1.1 255.255.255.0
interface Vlanif30
ip address 10.10.30.2 255.255.255.0
interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 20
interface GigabitEthernet0/0/2
port link-type trunk
port trunk allow-pass vlan 30
ip route-static 10.1.1.0 255.255.255.0 10.10.30.1
PC3和PC4互访
