系统工程建模方法

结构建模

结构建模也叫做关系建模，也就是部件关系建模。不同的划分部件的方式，以及以不同的关系为基准会建立出不同的模型。
#对于系统的部件划分方式
系统是由多要素构成的，所以要对系统建模，首先要把系统的要素识别出来。识别方法包括：功能识别，业务识别，数据识别。比如说从功能上分解，包括控制部件和执行部件以及反馈部件。从数据上识别有搜集数据，处理数据，应用数据，分析数据的部件。这些部件之间的关系包括：支持，制约，包含等。

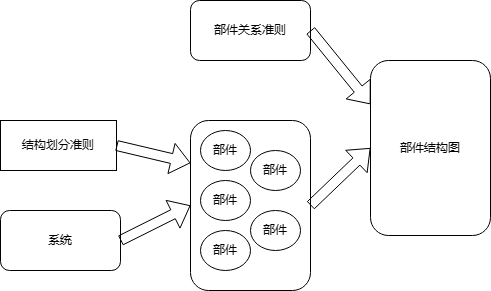

也就是说先有划分准则，然后才能划分出部件。这些部件在划分准则下肯定是相互无关的，所以要另外选择一种关系作为衡量标准，分析各部件之间的关系结构图。
解释结构模型在确定划分准则之前加了一个环节，叫做建立目标体系。

结构关系

比如说我结构/部件划分准则就是章节号。然后可以把一本书分为不同章节，再选择内容包含关系作为衡量标准，可以分析各章节之间的递进关系，比如第三章节是第一第二两个章节之上的拓展。

递进关系

再比如说内容存在相关关系，那么可以分析出那些章节之间相互关联，然后通过分析关联图，可以发现哪些章节是核心章节，可以着重学习。

相关关系

常见的结构划分准则：
常见的部件关系准则：

建立结构模型的方法：

我感觉核心还是选择什么样的划分准则和关系准则，以及基于这种结构模型怎么进行解释分析。

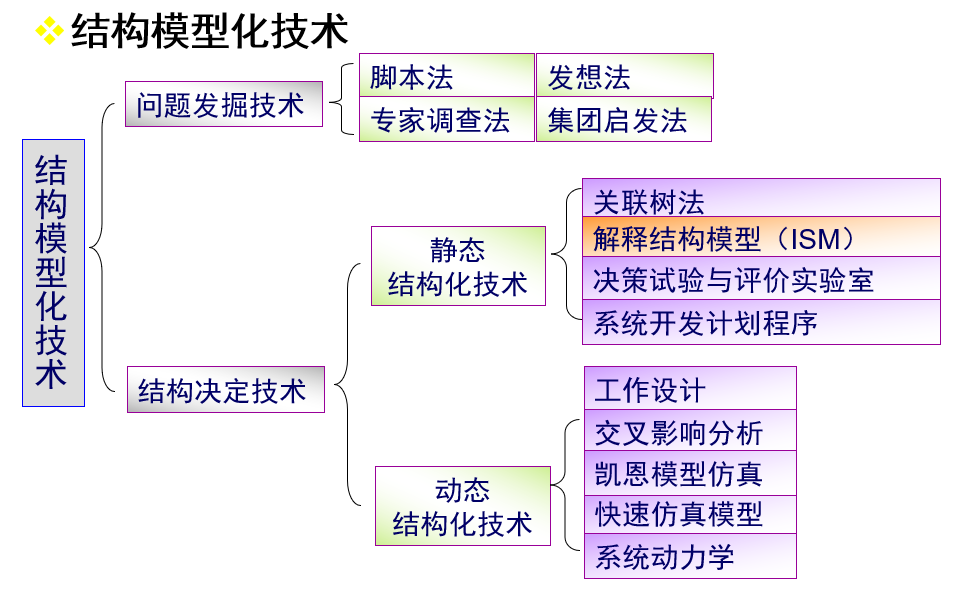

结构模型化方法

解释结构模型

就是根据结构关系图，分清楚因素之间的因果或者强弱关系，也就是分析各结构之间的递进关系。做法就是通过邻接矩阵分析出可达矩阵，进而分析出骨架图，也就是谁优谁劣。
因为可达性分析需要计算：
$$A+A^2+A^3+A^4+...+A^{(n-1)}$$
而此公式的计算需要计算出每个$A^k,k\in [1,n-1]$，然后再把每个项加起来，计算量比较大，而如果我们给这个公式加上一项$I$，就会大大简化计算的工作量。
$$I+A+A^2+A^3+A^4+...+A^{(n-1)}={(I+A)}^{(n-1)}$$
根据矩阵的乘法可知，对应位置处的元素为对应行和列向量相乘的结果，而在邻接矩阵的分析中，行与列向量的相乘被分解为了逐对元素相乘再相加。这里的乘为逻辑乘，加为逻辑加法。所以可以证明上式成立。这大大简化了计算的难度。
所以我们可以从${(I+A)}^{(n-1)}$的非对角线的元素分析对应位置处的可达关系。对于对角线处的可达关系，暂时存疑。
当我们定义元素之间的关系为A不比B差的情况下，A与A之间是默认成立这种关系的，这种情况下的可达矩阵是成立的。

应用示例

那么针对人口问题怎么建模？人口系统有哪些结构？我的目标是什么？准确反映人口的变化规律并对未来人口演化做出分析。子目标包括：准确反映，人口演化分析。为了满足准确反映，首先要搜集人口数据，为了满足人口演化分析，需要搜集相关政策数据，相关经济数据，相关社会数据，相关人文数据，相关生态数据，同时需要相关的相关性分析方法，因果分析方法。（待解决）
