一. ICMP协议介绍

ICMP是（Internet Control Message Protocol）Internet控制报文协议。它是TCP/IP协议族的一个子协议，用于在IP主机、路由器之间传递控制消息。控制消息是指网络通不通、主机是否可达、路由是否可用等网络本身的消息。这些控制消息虽然并不传输用户数据，但是对于用户数据的传递起着重要的作用。

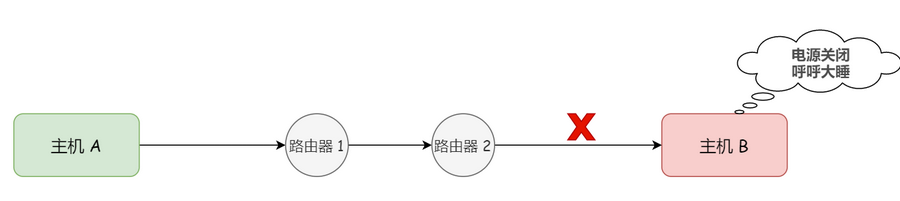

在这里插入图片描述

除了 IP 地址我们还需要 MAC 地址才能确保数据包精准的找到传送方向，因此，路由器 2 为了知道主机 B 的 MAC 地址，它会广播一个 ARP 请求报文，希望获取到主机 B 的 MAC 地址，而主机 B 都关机了自然也就无法应答这个请求报文了。
为此，路由器 2 会一遍又一遍的重新发送着 ARP 请求报文，在多次无果后，路由器 2 就会返回一个 ICMP Destination Unreachable 的包给主机 A，通知主机 A，非常遗憾，您发往主机 B 的包未能成功抵达。

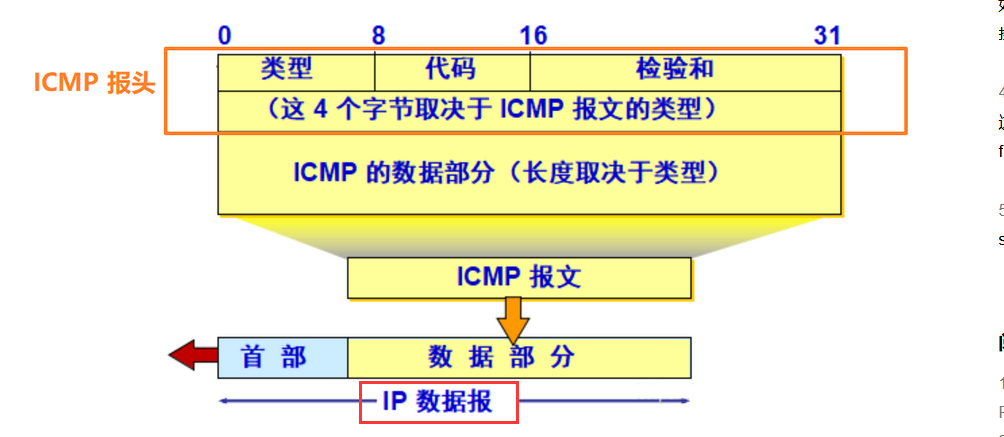

ICMP报文是在IP报文内部的

在这里插入图片描述

用于进行通信的主机或路由器之间，判断所发送的数据包是否已经成功到达对端的一种消息。

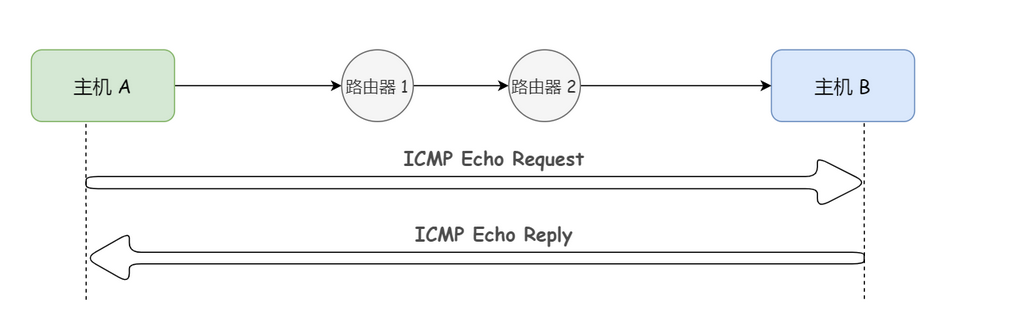

可以向对端主机发送 ICMP 回送请求的消息（Echo Request，类型 8），也可以接收对端主机发回来的 ICMP 回送应答消息（Echo Reply，类型 0）

在这里插入图片描述

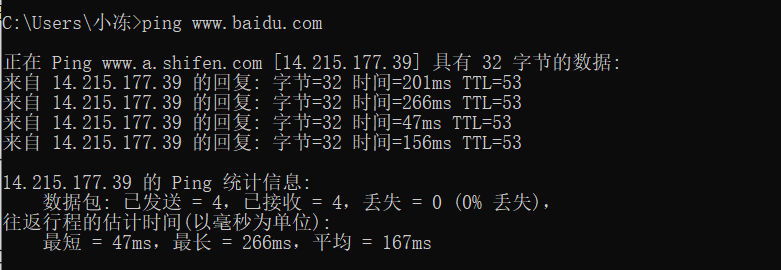

ping 命令就是基于 ICMP 回送消息实现的。

在这里插入图片描述

路由器无法将 IP 数据报发送给目标地址时，会给发送端主机返回一个目标不可达（Destination Unreachable Message）的 ICMP 消息。
那目标不可达有多种可能的原因，比如说网络问题、目标主机问题等等，所以这个目标不可达消息还需要指明不可达的具体原因，这个具体原因就记录在 ICMP 报头的代码字段。

那么如果路由器发现发送端主机使用了某个不是最优的路径发送数据，他就会返回一个 ICMP 重定向消息（ICMP Redirect Message）给这个主机，并且，在这个消息中包含了最优的路由信息和源数据。

tracert作用

1. 故意设置特殊的 TTL，来追踪去往目的主机上沿途经过的路由器。

2. 故意设置不分片，从而确定路径的最大传输单元 MTU。

某些情况下我们并不知道路径的 MTU 大小，所以我们需要某种手段去获取 MTU，才能控制发送的数据包的大小。
发送端主机要做的工作很简单，就是像往常一样发送 IP 数据报，但是将 IP 首部的分片禁止标志位置为 1。
这样，如果 IP 数据报的长度超过了 MTU，该数据报会被路由器直接丢弃，并且给发送端主机发送 ICMP 目标不可达消息，其代码为 4，即需要进行分片但设置了不分片位
这样，发送端主机每次收到 ICMP 需要进行分片但设置了不分片位消息时就减小 IP 数据报的长度，直到顺利到达目标主机。
