PID算法C实现

1、PID算法简介

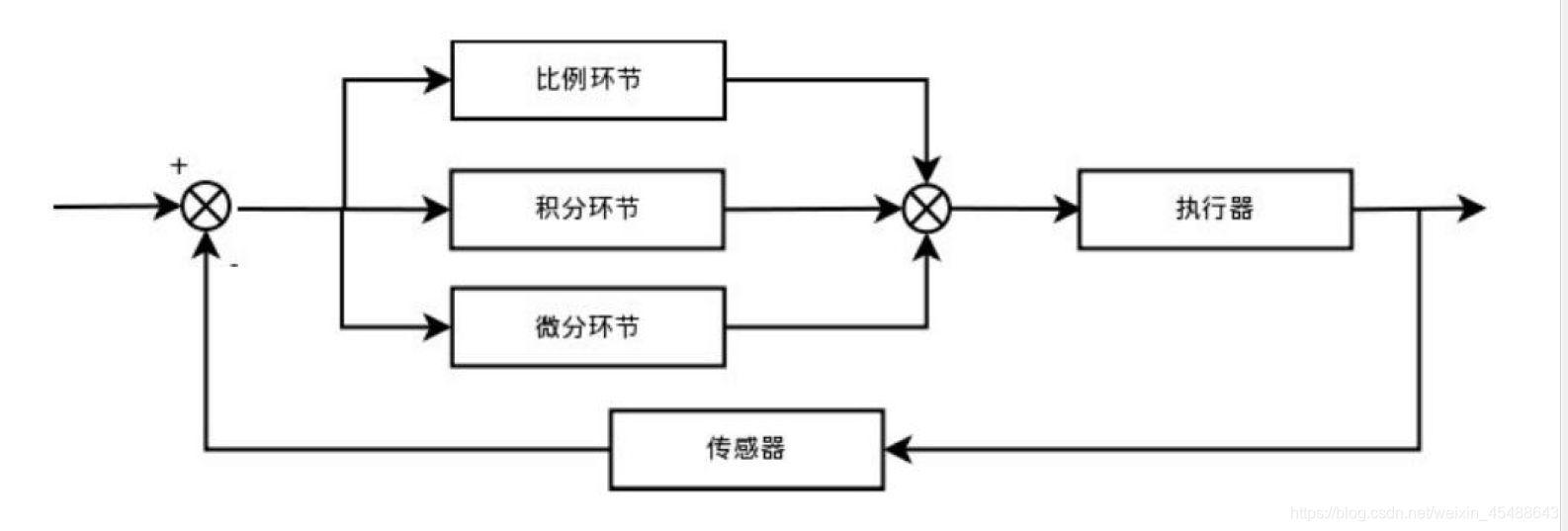

  PID(proportion integration differentiation)其实就是指比例，积分，微分控制。目前来说，PID控制算法是一种使用非常广泛的算法。比在平衡车、无人机等方面的应用。PID算法是简单，又能体现反馈思想的控制算法，可谓经典中的经典。在这里插入图片描述
  PID控制流程简单，通过误差信号控制被测量，并且控制器本身就是比例、积分、微分3个环节的加和。通过这三个的组合可有效地纠正被控制对象的偏差，从而使其达到一个稳定的状态。
PID控制规律：

在这里插入图片描述

kp——比例增益，kp与比例度成倒数关系；
T——积分时间常数；
TD——微分时间常数；
u（x）——PID控制器的输出信号；
e（t）——给定值r（t）与测量值之差。

1.1、各个环节的作用

1、PID控制其实是对偏差的控制。
2、如果偏差为0，则比例环节不起作用，只有存在偏差时，比例环节才起作用。
3、积分环节主要是来消除静差，所谓静差，就是系统稳定后输出值和和设定值之间的差值，积分环节实际上就是偏差累计的过程，把累计的误差加到原来的所有系统上以抵消系统的静差。
4、微分信号则反应了偏差信号的变换规律，或者说变化趋势，根据偏差信号变化趋势来经行超前调节，增加系统的快速性。

2、位置型PID算法

2.1、离散表达形式：

在这里插入图片描述

2.2、位置型代码

核心算法部分。
在这里插入图片描述

main函数，按下开发板的KEY0，程序开始测试。

#include "led.h"
#include "delay.h"
#include "sys.h"
#include "pid.h"
#include "usart.h"
#include "key.h"

//PID算法测试
 int main(void)
 {
		int count;
	  u8 key;
		delay_init();	    	 //延时函数初始化
		LED_Init();		  	//初始化与LED连接的硬件接口
	  KEY_Init();
		PID_init();
	  uart_init(9600);
		printf("System begin \r\n");


		while(1)
		{
			key = KEY_Scan(0);
			while(count<1000)
			{
			float speed = PID_realize(200.0);
			printf("%f \r\r",speed);
			count++;
			}
			delay_ms(10);
			if(key == KEY0_PRES)
			{
				count =0;
			}
		}
 }

pid.c 文件
  统一初始化变量，尤其是Kp、Ki、Kd3个参数，对于要求的控制效果调试过程中，通过调试这个3个变量直接进行调参。

#include "pid.h"
#include "usart.h"

struct _pid
	{
		float SetSpeed;   //定义设定值
		float ActualSpeed; //定义实际值
		float err ;        // 定义偏差值
		float err_last;    //定义上一个偏差值
		float Kp,Ki,Kd;    //定义比例、积分、微分系数
		float voltage;     //定义电压值 控制器执行的变量
		float integral;    //定义积分值
  }pid;

void PID_init()
{
	printf("Pid_init begin\r\n");
	pid.SetSpeed = 0.0;
	pid.ActualSpeed = 0.0;
	pid.err = 0.0;
	pid.err_last = 0.0;
	pid.voltage = 0.0;
	pid.integral = 0.0;
	pid.Kp = 0.2;
	pid.Ki = 0.015;
	pid.Kd =0.2;
	printf("PID_init end \r\n");
}

float PID_realize(float speed)
{
	pid.SetSpeed = speed;
	pid.err = pid.SetSpeed - pid.ActualSpeed ;
	pid.integral += pid.err ;
	// 算法基本公式  没有考虑死区问题和上下限
	pid.voltage = pid.Kp*pid.err+pid.Ki*pid.integral+pid.Kd*(pid.err-pid.err_last);
	pid.err_last  = pid.err;
	pid.ActualSpeed = pid.voltage*1.0;
	return pid.ActualSpeed;

}

pid.h 文件

#ifndef __PID_H
#define __PID_H

void PID_init(void);
float PID_realize(float speed);

#endif

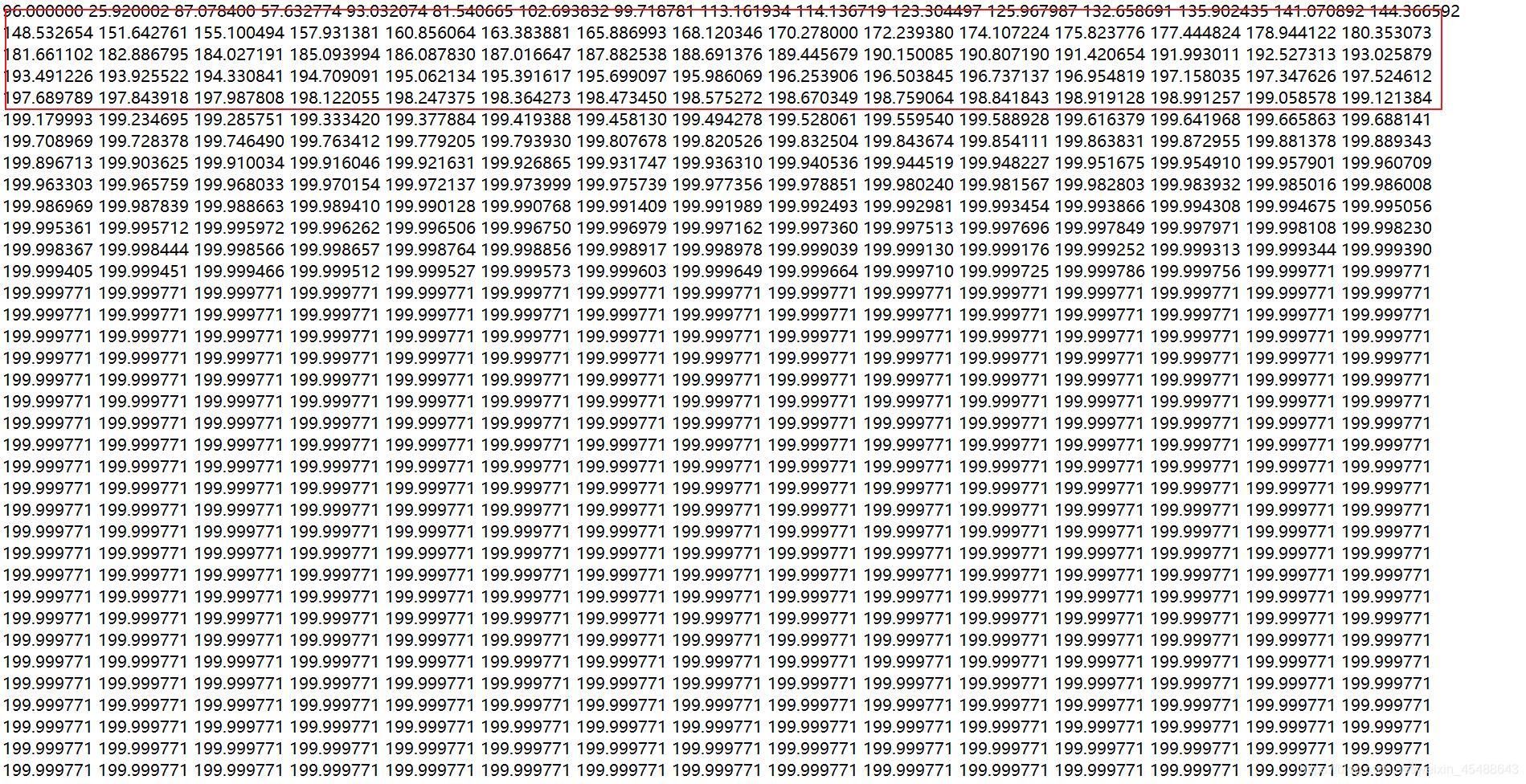

2.3、测试效果

emsp; 一部分数据，可以看到，逐渐的趋近了200，设定值200，但是这个过程相对比较长。
在这里插入图片描述

3、增量型PID算法

3.1 、离散表达式：

在这里插入图片描述

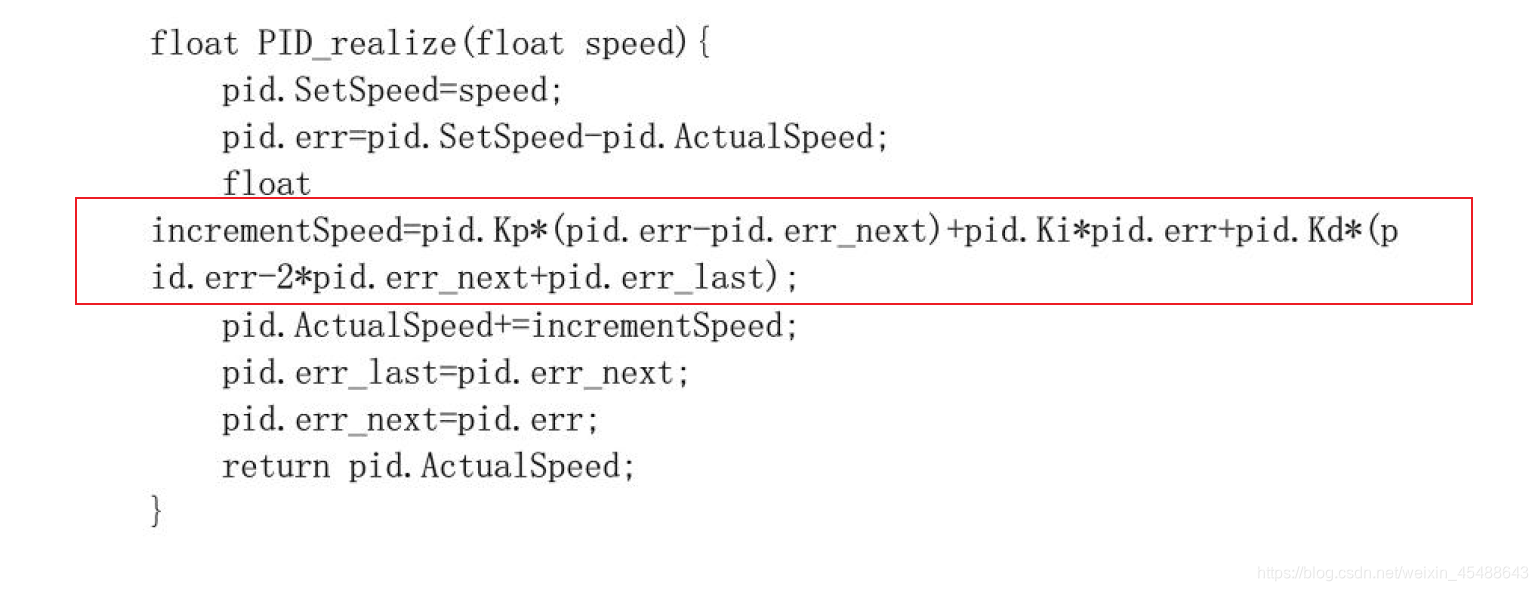

3.2 增量型代码

核心算法部分。
在这里插入图片描述

main函数代码如下：

#include "led.h"
#include "delay.h"
#include "sys.h"
#include "pid.h"
#include "usart.h"
#include "key.h"

//PID算法测试
 int main(void)
 {
		int count;
	  u8 key;
		delay_init();	    	 //延时函数初始化
		LED_Init();		  	//初始化与LED连接的硬件接口
	  KEY_Init();
		PID_init();
	  uart_init(9600);
		printf("System begin \r\n");


		while(1)
		{
			key = KEY_Scan(0);
			while(count<1000)
			{
			float speed = PID_realize(200.0);
			printf("%f \r\r",speed);
			count++;
			}
			delay_ms(10);
			if(key == KEY0_PRES)
			{
				count =0;
			}
		}
 }

pid.c 代码如下：
  统一初始化变量，尤其是Kp、Ki、Kd3个参数，对于要求的控制效果调试过程中，通过调试这个3个变量直接进行调参。

#include "pid.h"
#include "usart.h"
#include <stdio.h>
#include <stdlib.h>

struct _pid
	{
		float SetSpeed;   //定义设定值
		float ActualSpeed; //定义实际值
		float err ;        // 定义偏差值
		float err_next;    //定义上一个偏差值
		float err_last;    //定义上上一个偏差值
		float Kp,Ki,Kd;    //定义比例、积分、微分系数
  }pid;

void PID_init()
{
	printf("Pid_init begin\r\n");
	pid.SetSpeed = 0.0;
	pid.ActualSpeed = 0.0;
	pid.err = 0.0;
	pid.err_next = 0.0;
	pid.err_last = 0.0;
	pid.Kp = 0.2;
	pid.Ki = 0.015;
	pid.Kd =0.2;
	printf("PID_init end \r\n");
}

float PID_realize(float speed)
{
	float incrementSpeed;
	pid.SetSpeed = speed;
	pid.err = pid.SetSpeed - pid.ActualSpeed ;
	// 算法基本公式
	incrementSpeed = pid.Kp*(pid.err-pid.err_next)+pid.Ki *pid.err+pid.Kd*(pid.err-2*pid.err_next+pid.err_last);
	pid.ActualSpeed += incrementSpeed;
	pid.err_last = pid.err_next ;
	pid.err_next = pid.err ;
	return pid.ActualSpeed ;
}

pid.h 文件如下：

#ifndef __PID_H
#define __PID_H

void PID_init(void);
float PID_realize(float speed);

#endif

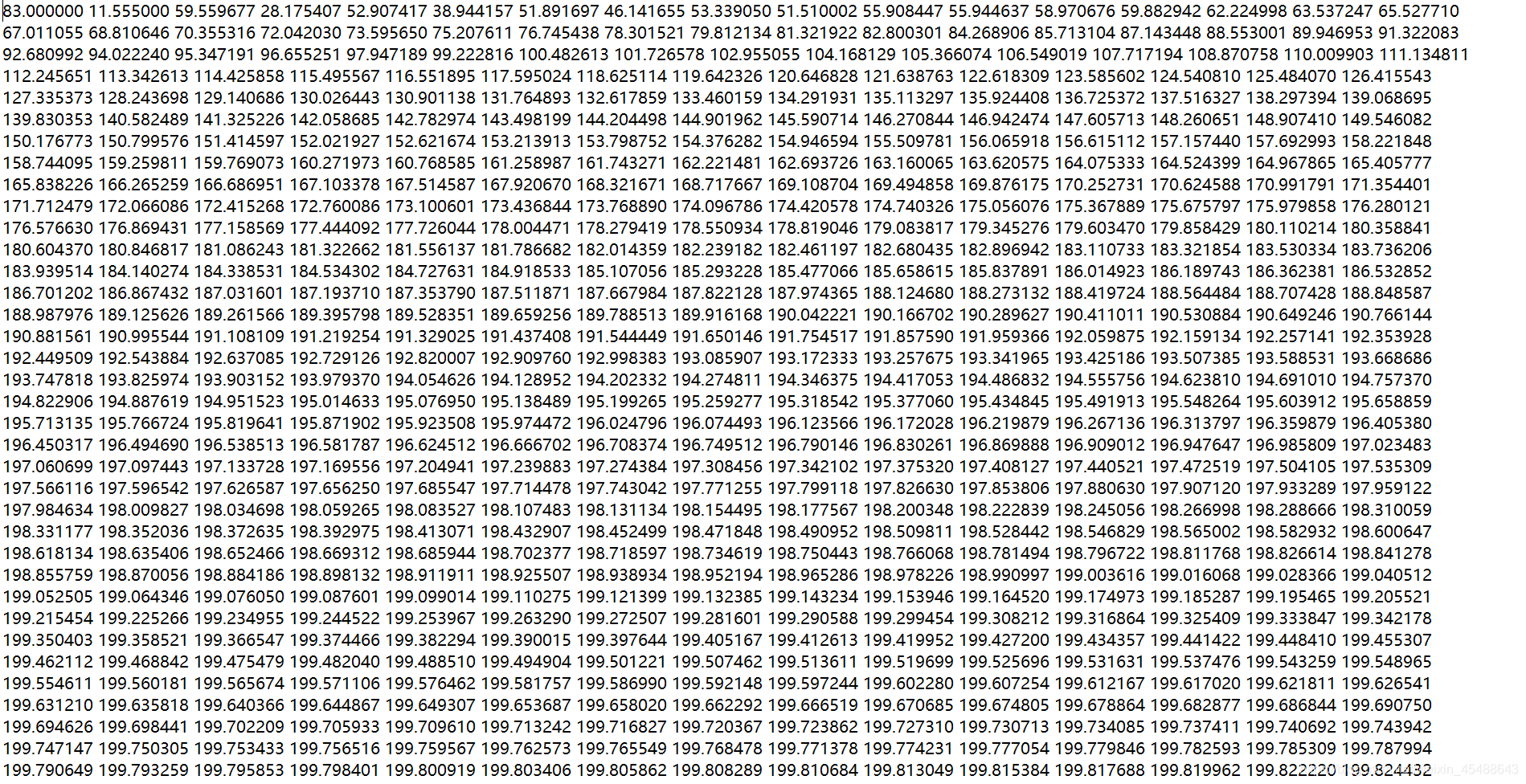

3.3、效果展示

在这里插入图片描述

4、积分分离的PID控制算法

  基本思路是，当被控制量与设定的值偏差较大时，取消积分作用，当被控量接近给定值时，引入积分控制，以消除静差，提高精度。
在这里插入图片描述

4.1、代码实现

main函数:

#include "led.h"
#include "delay.h"
#include "sys.h"
#include "pid.h"
#include "usart.h"
#include "key.h"

//PID算法测试
 int main(void)
 {
		int count;
	  u8 key;
		delay_init();	    	 //延时函数初始化
		LED_Init();		  	//初始化与LED连接的硬件接口
	  KEY_Init();
		PID_init();
	  uart_init(9600);
		printf("System begin \r\n");


		while(1)
		{
			key = KEY_Scan(0);
			while(count<1000)
			{
			float speed = PID_realize(200.0);
			printf("%f \r\r",speed);
			count++;
			}
			delay_ms(10);
			if(key == KEY0_PRES)
			{
				count =0;
			}
		}
 }

pid.c 文件
#include “pid.h”
#include “usart.h”
#include <stdio.h>
#include <stdlib.h>

struct _pid
{
float SetSpeed; //定义设定值
float ActualSpeed; //定义实际值
float err ; // 定义偏差值
float err_last; //定义上一个偏差值
float Kp,Ki,Kd; //定义比例、积分、微分系数
float voltage; //定义电压值 控制器执行的变量
float integral; //定义积分值
}pid;

void PID_init()
{
printf(“Pid_init begin\r\n”);
pid.SetSpeed = 0.0;
pid.ActualSpeed = 0.0;
pid.err = 0.0;
pid.err_last = 0.0;
pid.voltage = 0.0;
pid.integral = 0.0;
pid.Kp = 0.2; //比例
pid.Ki = 0.04; //积分
pid.Kd =0.2; //微分
printf(“PID_init end \r\n”);
}

float PID_realize(float speed)
{
int index;
pid.SetSpeed = speed;
pid.err = pid.SetSpeed - pid.ActualSpeed ;
pid.integral += pid.err ;
// 算法实现过程
if(abs(pid.err)>200) //设定值 200
{
index = 0;
}
else
{
index = 1;
pid.integral += pid.err ;

}
pid.voltage = pid.Kp*pid.err+index*pid.Ki*pid.integral+pid.Kd*(pid.err-pid.err_last);
pid.err_last  = pid.err;
pid.ActualSpeed = pid.voltage*1.0;
return pid.ActualSpeed;

}

4.2、效果图

  通过测试，系统数据达到199所用的时间为原来的1/2，系统的快速性得到提升。

在这里插入图片描述

5、工程文件下载

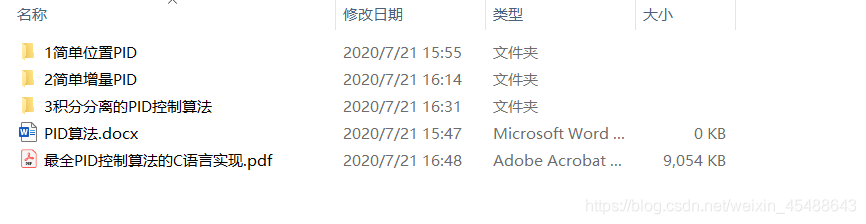

在这里插入图片描述

工程文件链接https://download.csdn.net/download/weixin_45488643/12647479有需要自己下载吧。
