PXE Server Setup

PXE Server Setup

一、PXE原理介绍

预启动执行环境（Preboot eXecution Environment，PXE）也被称为预执行环境，提供了一种使用网络接口（Network Interface）启动计算机的机制。这种机制让计算机的启动可以不依赖本地数据存储设备（如硬盘）或本地已安装的操作系统。
要实现pxe，至少需要3个服务:

DHCP：提供网络参数，告知客户端TFTP位置
TFTP：提供boot loader及kernel file下载路径
HTTP/FTP/NFS:三种架构提供内核文件

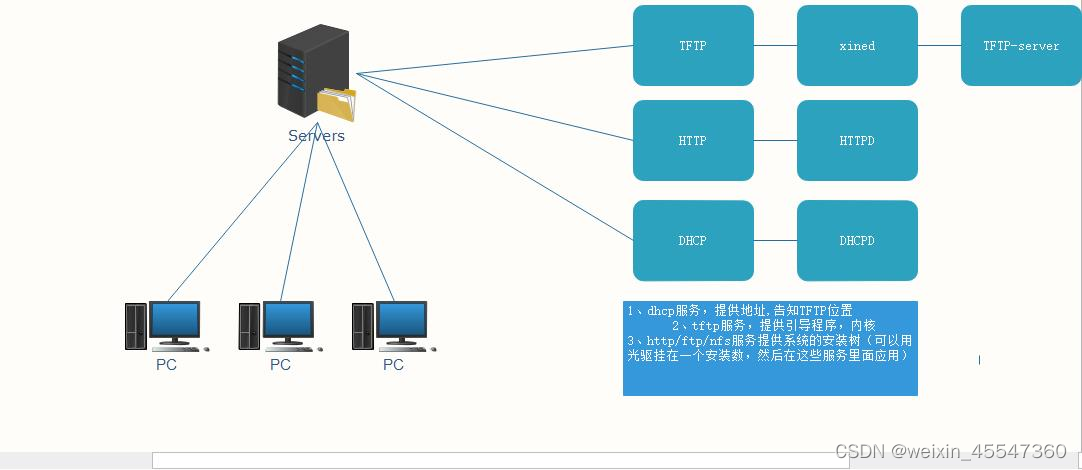

1.1、PXE框架

在这里插入图片描述

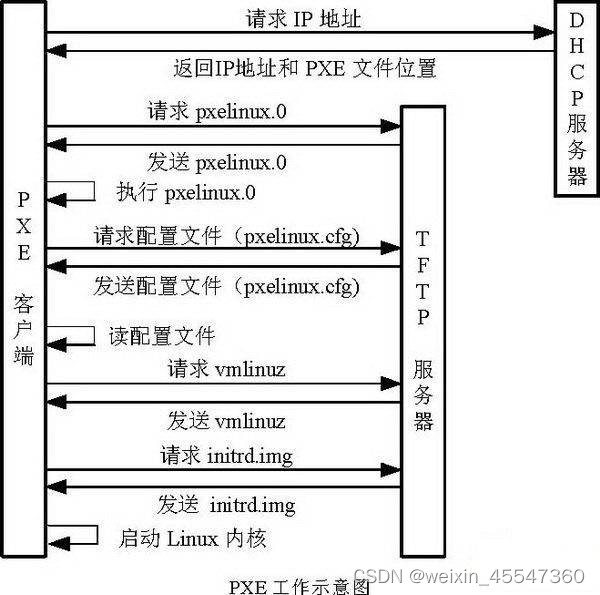

1.2、PXE流程

以Legacy模式为例介绍
在这里插入图片描述

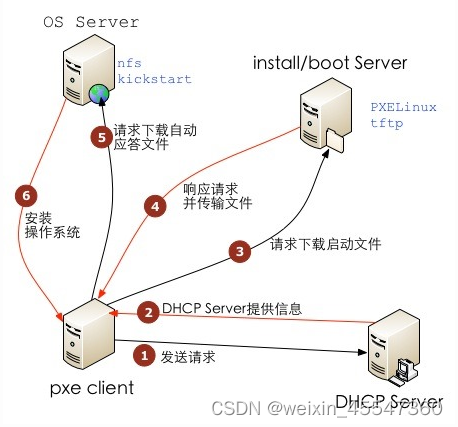

PXE启动过程的文字注释：

1）client向pxe server上的dhcp发送IP地址请求消息，dhcp检测client是否合法，同事将pxe环境下的boot loader文件pxelinux.0的位置信息发给client
2）client向pxe server上的tftp请求pxelinux.0，tftp收到消息向client发送pxelinux.0大小信息，试探client是否满意，当tftp收到client发回的统一大小信息后，发送pxelinux.0.
3）client执行接收到的pxelinux.0
4）client向TFTP请求pxelinux.cfg文件（其实是目录，里面放了启动菜单，即grub的配置文件），TFTP将配置文件发回client,继而client根据配置文件执行后续的操作
5）client向TFTP发送linux内核请求信息，TFTP发送内核
6）client向TFTP发送根文件请求信息，TFTP接受到消息之后返回linux根文件系统
7）client加载linux内核（启动参数已经在4中的配置文件中设置好了）。
8）client通过nfs/ftp/http下载系统安装文件进行安装，如果4中的配置文件指定了kickstart路径，则回根据此文件自动应答安装系统

1.3、文件介绍

vmlinuz：核心文件(kernel file)；
initrd.img：开启过程中核心组件的参数；
isolinux.cfg --> demo：Legace pxe选择菜单配置参考；
EFI/BOOT/grub.cfg --> deme: UEFI pxe选择菜单配置参考；

1.4、Legacy BIOS和EFI BIOS引导区别：

传统Legacy BIOS：
一般使用syslinux提供的pxelinux.0来引导。
传统Legacy BIOS引导，在pxelinux.0引导后，它会请求并加载server端tftpboot目录中，与pxelinux.0同目录下的pxelinux.cfg目录里的default文件。

Oct 12 21:43:35 Simonlinux in.tftpd[20331]: Client 192.168.15.34 finished legacy/pxelinux.0
Oct 12 21:43:35 Simonlinux in.tftpd[20342]: Client 192.168.15.34 finished legacy/pxelinux.cfg/default
Oct 12 21:43:35 Simonlinux in.tftpd[20343]: Client 192.168.15.34 finished legacy/vesamenu.c32
Oct 12 21:43:35 Simonlinux in.tftpd[20344]: Client 192.168.15.34 finished legacy/pxelinux.cfg/default
Oct 12 21:43:35 Simonlinux in.tftpd[20345]: Client 192.168.15.34 finished legacy/pxelinux.cfg/graphics.conf
Oct 12 21:43:39 Simonlinux in.tftpd[20347]: Client 192.168.15.34 finished legacy/vesamenu.c32
Oct 12 21:43:39 Simonlinux in.tftpd[20348]: Client 192.168.15.34 finished legacy/pxelinux.cfg/graphics.conf
Oct 12 21:43:39 Simonlinux in.tftpd[20349]: Client 192.168.15.34 finished legacy/pxelinux.cfg/centos_install
Oct 12 21:43:39 Simonlinux in.tftpd[20350]: Client 192.168.15.34 finished legacy/pxelinux.cfg/graphics.conf
Oct 12 21:43:44 Simonlinux in.tftpd[20352]: Client 192.168.15.34 finished /boot/centos/76/vmlinuz
Oct 12 21:44:12 Simonlinux in.tftpd[20353]: Client 192.168.15.34 finished /boot/centos/76/initrd.img

EFI BIOS引导:
对于EFI BIOS，需要使用efi文件引导，一般可使用Grub2。为实现UEFI SecureBoot，大多数Linux使用shim.efi嵌套调用grubx64.efi来引导。
grubx64.efi和shimx64.efi有什么区别呢？在安全启动（serureboot）关闭的情况下，你可以使用grubx64.efi。如果安全启动打开则需要选择shimx64.efi。
在shim.efi嵌套引导了grubx64.efi之后，它会请求grubx64.efi同目录下的grub.cfg配置文件(redhat7)，同时加载显示引导菜单。而对于RHEL6来说，它并不支持SecureBoot，所以必须要使用grub-efi 0.97来引导，一般是BOOTX64.efi，同时它会请求同目录下的efidefault配置文件(redhat6)，加载并显示引导菜单。
```
Oct 12 22:00:35 Simonlinux in.tftpd[21265]: Client 192.168.15.34 finished uefi/grubx64.efi
Oct 12 22:00:35 Simonlinux in.tftpd[21275]: Client 192.168.15.34 finished /uefi/grub.cfg
Oct 12 22:00:35 Simonlinux in.tftpd[21280]: Client 192.168.15.34 finished /uefi/grub.cfg
Oct 12 22:00:53 Simonlinux in.tftpd[21289]: Client 192.168.15.34 finished /boot/centos/76/vmlinuz
Oct 12 22:01:24 Simonlinux in.tftpd[21290]: Client 192.168.15.34 finished /boot/centos/76/initrd.img
```

二、PXE部署

首先完成准备工作，然后开始安装DHCP、TFTP，接着提供bootloader及配置文件，挂着ISO镜像把内核文件copy到tftp目录，部署httpd/vsftp/nfs提供文件服务，设置菜单及提供系统安装软件。

功能	OS	IP	用途
PXE服务器	Redhat 7.6	192.168.0.5	DHCP、TFTP、HTTP、PXE
客户端	NA	192.168.0.*	测试机，通过PXE安装OS

2.1、准备工作

关闭防火墙（service iptables stop）和SElinux （setenforcing 0）

systemctl stop firewalld
systemctl disable firewalld
setenforce 0
sed -i '/SELINUX/s/enforcing/disabled/g' /etc/selinux/config

2.2、安装组件

组件功能介绍

Kickstart：将安装过程的参数写入到ks.cfg文件，实现自动安装配置达到无人值守自动安装;
TFTP：支持PXE 引导的网卡中从tftp服务器端下载pxelinux.0/shim.efi(grubx64.efi)文件、vmlinuz、initrd.img等内核引导文件；
DHCP： PXE引导过程中先获取IP地址，并提供pxelinux.0(legacy)/shim.efi(uefi)文件位置；
HTTP：用于下载ks.cfg以及系统镜像文件。

[root@server ~]# yum install httpd
[root@server ~]# yum install dhcp
[root@server ~]# yum install tftp-server
[root@server ~]# yum install xinetd
[root@server ~]# yum install syslinux

2.3、DHCP配置

2.3.1 配置静态网络IP

[root@server ~]# vim /etc/sysconfig/network-script/ifcfg-eth0
NAME="eth0"
DEVICE="eth0"
ONBOOT=yes
NETBOOT=yes
#UUID="2a9f70b5-5920-4b44-bec6-986446613315"
IPV6INIT=yes
BOOTPROTO=static
#BOOTPROTO=none
IPV6ADDR=2001:db8:ffff:100:1::10
IPV6_DEFAULTGE=2001:db8:ffff:100:1::1
IPADDR=192.168.0.5
GATEWAY=192.168.0.39
NETMASK=255.255.255.192
TYPE=Ethernet

2.3.2 修改dhcp配置文件

dhcp4

[root@server ~]# cp /usr/share/doc/dhcp-4.2.5/dhcpd.conf.example /etc/dhcp/dhcpd.conf
[root@server ~]# vim /etc/dhcp/dhcpd.conf
allow booting;
allow bootp;
ddns‐update‐style none;
ignore client‐updates;
option arch code 93 = unsigned integer 16;
option domain-name-servers 192.168.0.5;
default-lease-time 14400;
subnet 192.168.0.0 netmask 255.255.255.192 {
        range 192.168.0.40 192.168.0.60;
        option broadcast‐address 192.168.0.63;
        option routers 192.168.0.39;
        option subnet‐mask 255.255.255.192;
        default-lease-time 14400;
        max-lease-time 172800;
        next-server 192.168.0.5;

        class "pxeclients" {
                  match if substring (option vendor-class-identifier, 0, 9) = "PXEClient";

                        if option arch = 00:07 or option arch = 00:09 {
                                filename "/uefi/shim.efi";
                                #filename "/uefi/BOOTX64.efi";
                        } else {
                                filename "pxelinux.0";
                        }
                }

        class "httpclients" {
                match if substring (option vendor-class-identifier, 0, 10) = "HTTPClient";
                option vendor-class-identifier "HTTPClient";
                if option arch = 00:10 {
                       filename "http://192.168.0.5/httpboot/shim.efi";
                }

        }
}

dhcp6

[root@server ~]# cp /usr/share/doc/dhcp-4.2.5/dhcpd6.conf.example /etc/dhcp/dhcpd6.conf
[root@server ~]# vim /etc/dhcp/dhcpd6.conf
allow booting;
allow bootp;
option dhcp6.bootfile-url code 59 = string;
option dhcp6.client-arch-type code 61 = array of unsigned integer 16;
option dhcp6.vendor-class code 16 = {integer 32, integer 16, string};
option dhcp6.name-servers 2001:db8:ffff:100::10;

if option dhcp6.client-arch-type = 00:07 or option dhcp6.client-arch-type = 00:09 {
        #option dhcp6.bootfile-url "tftp://[2001:db8:ffff:100::10]/uefi/shim.efi";
        option dhcp6.bootfile-url "tftp://[2001:db8:ffff:100::10]/uefi/grubx64.efi";
}
else {
        option dhcp6.bootfile-url "tftp://[2001:db8:ffff:100::10]/pxelinux.0";
}

if option dhcp6.client-arch-type = 00:10 {
        option dhcp6.bootfile-url "http://[2001:db8:ffff:100::10]/uefi/grubx64.efi";
        option dhcp6.name-servers 2001:db8:ffff:100::10;
        option dhcp6.vendor-class 0 10 "HTTPClient";
}

subnet6 2001:db8:ffff:100::/64 {
        range6 2001:db8:ffff:100::10 2001:db8:ffff:100::1000;
}

另外dhcp配置文件可以做绑定，用Mac绑定某台主机的ip地址

host clientA {
        hardware ethernet 38:68:dd:16:af:84;
        fixed-address 192.168.0.62;
}

RHEL7以支持UEFI SecureBoot。通过TFTP把shim.efi加载后会继续嵌套加载引导同目录下的grubx64.efi，然后grub会获取同目录下的grub.cfg以显示引导菜单。
　对于EFI模式下RHEL6 PXE引导，需要dhcpd.conf指定filename “uefi/BOOTX64.efi”，它其实是grub 0.97。通过TFTP加载了BOOTX64.efi之后它会继续加载同目录下的efidefault引导配置文件，并显示引导菜单。

2.3.4 启动服务

systemctl start dhcpd
systemctl enable dhcpd
systemctl start dhcpd6
systemctl enable dhcpd6

2.4. TFTP配置

从流程得知boot loader文件以及内核相关的配置文件主要都是由TFTP来提供的

2.4.1 编辑配置文件

[root@server ~]# vim /etc/xinetd.d/tftp

# default: off
# description: The tftp server serves files using the trivial file transfer \
#       protocol.  The tftp protocol is often used to boot diskless \
#       workstations, download configuration files to network-aware printers, \
#       and to start the installation process for some operating systems.
service tftp
{
        socket_type             = dgram
        protocol                = udp
        wait                    = yes
        user                    = root
        server                  = /usr/sbin/in.tftpd
        server_args             = -s /var/lib/tftpboot # tftp 目录
        disable                 = no  # 开启tftp只需要改为no
        per_source              = 11
        cps                     = 100 2
        flags                   = IPv4
}

TFTP是由xinetd这个super daemon所管理的，因此设定好TFTP之后，要启动的是xinetd;

2.4.2 启动服务

[root@server ~]# systemctl restart tftp
[root@server ~]# systemctl enable tftp
[root@server ~]# systemctl restart xinetd
[root@server ~]# systemctl enable xinetd

2.4.3 服务验证

[root@server ~]# netstat -untlp | grep :69
udp        0      0 0.0.0.0:69              0.0.0.0:*                           6857/xinetd

2.5、文件共享服务器搭建（vsftp/nfs/http）

2.5.1 ISO挂载拷贝到/pxeimg目录

[root@server ~]# mkdir /pxeimg/centos/7.6/os/x86_64 -p
[root@server ~]# mkdir /pxeimg/centos/8.5/os/x86_64 -p
[root@server ~]# tree /pxeimg/
/pxeimg/
└── centos
    ├── 7.6
    │   └── os
    │       └── x86_64
    └── 8.5
        └── os
            └── x86_64

7 directories, 0 files


[root@server ~]# mount -o loop CentOS-7.6-x86_64-DVD-1810.iso /mnt
mount: /dev/loop0 is write-protected, mounting read-only
[root@server ~]# cp -fr /mnt/* /pxeimg/centos/7.6/os/x86_64/
[root@server ~]# umount /mnt/
[root@server ~]# mount -o loop CentOS-8.5.2111-x86_64-dvd1.iso /mnt
mount: /dev/loop0 is write-protected, mounting read-only
[root@server ~]# cp -fr /mnt/* /pxeimg/centos/8.5/os/x86_64/

2.5.2 文件共享服务搭建

搭建http server

安装http rpm包

[root@server ~]# yum install httpd

开启http服务

systemctl restart httpd
systemctl enable httpd

ln -s /pxeimg /var/www/html

搭建nfs server

安装nfs rpm包

[root@server ~]# yum install nfs-utils

修改nfs配置文件

[root@server ~]# vim /etc/exports
/nfs *(rw,no_root_squash)
/var/lib/tftpboot *(rw,no_root_squash)

重启nfs设置开机自启动

[root@server ~]# systemctl restart nfs
[root@server ~]# systemctl enable nfs

ln -s /pxeimg /nfs

搭建vsftp server

安装vsftp rpm包

[root@server ~]# rpm -ivh vsftp

重启vsftp设置开机自启动

[root@server ~]# systemctl restart vsftp
[root@server ~]# systemctl enable vsftp

ln -s /pxeimg /var/ftp

2.6、BootLoader及boot文件准备

Legacy

vesamenu.c32和menu.c32是syslinux所拥有众多模块中的两个，它们的功能是制定启动器使用什么模式。 vesamenu.c32图形模式，menu.c32文本模式。同时还需要pxelinux.0文件，它对整个引导器的作用就如同内核对系统的作用，它可以解释default文件（配置引导菜单的文件）中的每个配置项，并根据配置项做出不同的反应，如等待的时间、启动器背景、启动菜单、内核引导等。

[root@server ~]# yum install syslinux* -y
[root@server ~]# cd /var/lib/tftpboot
[root@server tftpboot]# cp /usr/share/syslinux/{vesamenu.c32,menu.c32,pxelinux.0} .
[root@server tftpboot]# mkdir pxelinux.cfg
[root@server tftpboot]# mkdir boot/centos/{7.6,8.5}
[root@server tftpboot]# cp /pxeimg/centos/7.6/os/x86_64/isolinux/{vmlinuz,initrd.img} boot/centos/7.6

# Centos8环境拷贝以下文件
[root@server ~]# cd /var/lib/tftpboot/
[root@server tftpboot]# cp /pxeimg/centos/8.5/os/x86_64/isolinux/{ldlinux.c32,libutil.c32,libcom32.c32} .
[root@server tftpboot]# cp /pxeimg/centos/8.5/os/x86_64/isolinux/{vmlinuz,initrd.img} boot/centos/8.5

# 目录结构
[root@server lib]# tree tftpboot/
tftpboot/
├── boot
│   └── centos
│       ├── 7.6
│       │   ├── initrd.img
│       │   └── vmlinuz
│       └── 8.5
│           ├── initrd.img
│           └── vmlinuz
├── ldlinux.c32
├── libcom32.c32
├── libutil.c32
├── menu.c32
├── pxelinux.0
├── pxelinux.cfg
└── vesamenu.c32

5 directories, 10 files

UEFI
从RHEL7.6光盘中提取shim.efi和grubx64.efi

[root@server ~]# mount -o loop rhel-server-7.6-x86_64-dvd.iso /mnt
[root@server ~]# cp /mnt/Packages/shim-0.9-2.el7.x86_64.rpm /tmp
[root@server ~]# cp /mnt/Packages/grub2-efi-2.02-0.44.el7.x86_64.rpm /tmp
[root@server ~]# rpm2cpio /tmp/shim-0.9-2.el7.x86_64.rpm | cpio -dimv
[root@server ~]# rpm2cpio /tmp/grub2-efi-2.02-0.44.el7.x86_64.rpm| cpio -dimv
[root@server ~]# mkdir -p /var/lib/tftpboot/uefi/
[root@server ~]# cp /tmp/boot/efi/EFI/redhat/shim.efi /var/lib/tftpboot/uefi/
[root@server ~]#cp /tmp/boot/efi/EFI/redhat/grubx64.efi /var/lib/tftpboot/uefi/
[root@server ~]#cp /mnt/EFI/BOOT/BOOTX64.EFI /var/lib/tftpboot/uefi/
[root@server ~]#cp /mnt/EFI/BOOT/grub.cfg /var/lib/tftpboot/uefi/
[root@server ~]# tree tftpboot/
tftpboot/
├── boot
│   └── centos
│       ├── 7.6
│       │   ├── initrd.img
│       │   └── vmlinuz
│       └── 8.5
│           ├── initrd.img
│           └── vmlinuz
├── ldlinux.c32
├── libcom32.c32
├── libutil.c32
├── menu.c32
├── pxelinux.0
├── pxelinux.cfg
├── uefi
│   ├── BOOTX64.EFI
│   ├── efidefault
│   ├── grub.cfg
│   ├── grubx64.efi
│   └── shim.efi
└── vesamenu.c32

grubx64.efi和shimx64.efi有什么区别呢？在安全启动（serureboot）关闭的情况下，你可以使用grubx64.efi。如果安全启动打开则需要选择shimx64.efi。

2.7、启动引导配置

default文件配置（Legacy）

[root@server tftpboot]# vim pxelinux.cfg/default
default menu.c32
timeout 600
menu title ########## Legacy PXE Boot Menu ##########
label centos7.6
    menu label install centos 7.6 via http
    kernel boot/centos/7.6/vmlinuz
    append initrd=boot/centos/7.6/initrd.img method=http://192.168.0.5/pxeimg/centos/7.6/os/x86_64
    #append initrd=boot/centos/7.6/initrd.img method=nfs://192.168.0.5:/nfs/pxeimg/centos/7.6/os/x86_64
    #append initrd=boot/centos/7.6/initrd.img method=ftp://192.168.0.5:/pxeimg/centos/7.6/os/x86_64

label centos8.5
    menu label install centos 8.5 via http
    kernel boot/centos/8.5/vmlinuz
    append initrd=boot/centos/8.5/initrd.img method=http://192.168.0.5/pxeimg/centos/8.5/os/x86_64
    #append initrd=boot/centos/8.5/initrd.img method=nfs://192.168.0.5:/nfs/pxeimg/centos/8.5/os/x86_64
    #append initrd=boot/centos/8.5/initrd.img method=ftp://192.168.0.5:/pxeimg/centos/8.5/os/x86_64

label local
    menu default
    menu label ^Boot from local drive
    localboot 0xffff

grub.cfg文件配置（UEFI)

[root@server tftpboot]# vim uefi/grub.cfg
set timeout=5
menuentry 'Install CentOS 7.6 via http' {
linuxefi boot/centos/7.6/vmlinuz method=http://192.168.0.5/pxeimg/centos/7.6/os/x86_64
# linuxefi boot/centos/7.6/vmlinuz method=nfs://192.168.0.5:/nfs/pxeimg/centos/7.6/os/x86_64
# linuxefi boot/centos/7.6/vmlinuz method=ftp://192.168.0.5:/pxeimg/centos/7.6/os/x86_64
initrdefi boot/centos/7.6/initrd.img
}

menuentry 'Install CentOS 8.5 via http' {
linuxefi boot/centos/8.5/vmlinuz method=http://192.168.0.5/pxeimg/centos/8.5/os/x86_64
# linuxefi boot/centos/8.5/vmlinuz method=nfs://192.168.0.5:/nfs/pxeimg/centos/8.5/os/x86_64
# linuxefi boot/centos/8.5/vmlinuz method=ftp://192.168.0.5:/pxeimg/centos/8.5/os/x86_64
initrdefi boot/centos/8.5/initrd.img
}

2.8、测试

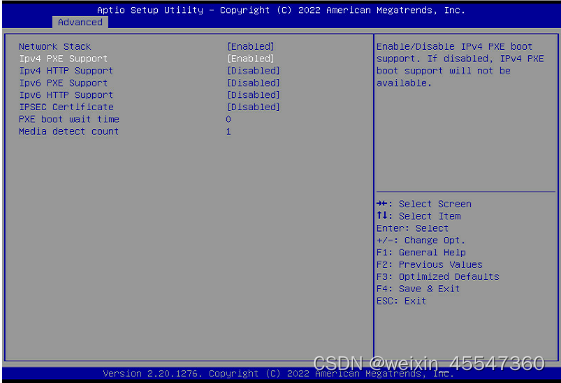

1. IPV4:

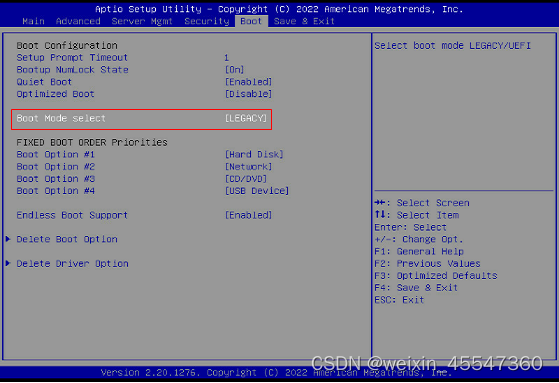

Legacy PXE

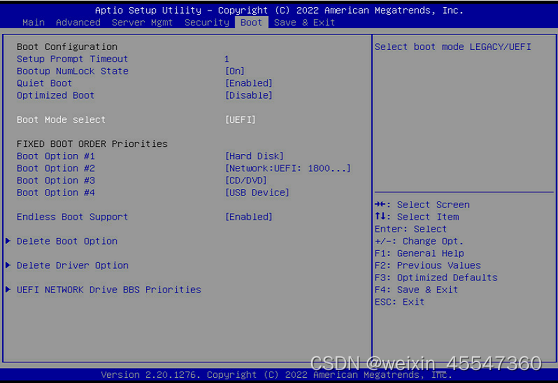

UEFI PXE

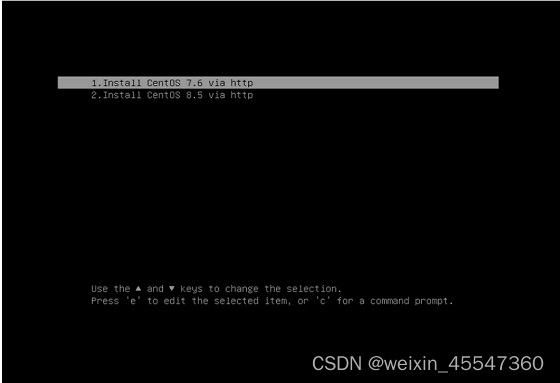

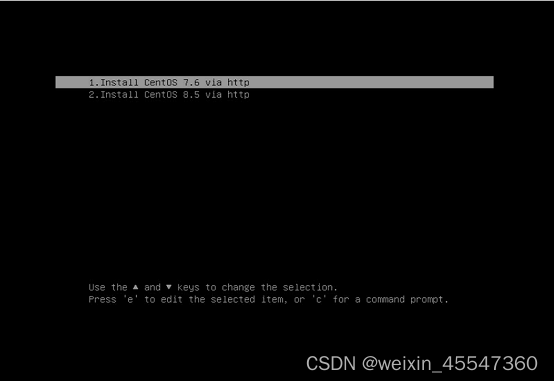

UEFI httpboot

2. IPV6:
将选择菜单default/grub.cfg中ipv4 address改为ipv6 address，同理进行测试。

Legacy PXE
UEFI PXE
UEFI httpboot

2.9、已知问题

ipv6 httpboot 需要使用centos7.8以上版本的grub2 bootloader进行引导，低版本不支持 http ipv6
[Bug 1732765 - UEFI HTTP boot over IPv6 does not work][https://bugzilla.redhat.com/show_bug.cgi?id=1732765]

三、Kickstart 自动化安装

3.1、简介

kickstart是一个利用Anconda工具实现服务器自动化安装的方法；通过生成的kickstart配置文件ks.cfg，服务器安装可以实现从裸机到全功能服务的的非交互式（无人值守式）安装配置；
ks.cfg是一个简单的文本文件，文件包含Anconda在安装系统及安装后配置服务时所需要获取的一些必要配置信息（如键盘设置，语言设置，分区设置等）；Anconda直接从该文件中读取必要的配置，只要该文件信息配置正确无误且满足所有系统需求，就不再需要同用户进行交互获取信息，从而实现安装的自动化；但是配置中如果忽略任何必需的项目，安装程序会提示用户输入相关的项目的选择，就象用户在典型的安装过程中所遇到的一样。一旦用户进行了选择，安装会以非交互的方式（unattended）继续。

3.2、流程

在这里插入图片描述

文字描述过程：

1. PXE Client 从⾃⼰的PXE⽹卡启动，向本⽹络中的DHCP服务器索取IP︔
2. DHCP 服务器返回分配给客户机的IP 以及PXE文件的放置位置︔
3. PXE Client 向本⽹络中的TFTP服务器索取pxelinux.0 文件︔
4. PXE Client 取得pxelinux.0 文件后之执⾏该文件︔
5. PXE Client 请求下载kickstart⽣成的配置文件(*.ks)︔
6. PXE Client ks文件访问NFS服务器并完成⾃动装机。
Note:
1. PXE Client 需要带有⽀持PXE的⽹卡，并且从PXE模式启动。
2. 以上逻辑图和原理放在实际⽣产中，只需要把DHCP、TFTP、NFS和Kickstart架设在同⼀个
Server/PC即可

使用kickstart优势：

1. 流线化自动化的安装；
2. 快速大量的裸机部署；
3. 强制建立的一致性（软件包，分区，配置，监控，安全性）
4. 减少人为的部署失误

3.3、kickstart服务安装和使⽤

3.3.1 服务安装

如果PXE的Server是文字界⾯，需要安装gdm，图形界⾯⽆需此步骤
```
yum -y install gdm
```
安装kickstart服务包
```
yum -y install system-config-kickstart
```

3.3.2 创建development.repo

以CentOS7.6为例

Copy and mount centos7.6 iso file to SUT.

# mount -o loop CentOS-7.6-x86_64-DVD-1810.iso /mnt

Create local yum repo for SUT

# vim /etc/yum.repos.d/development.repo
[development]                   #必须是development，否则kickstart读取不到
name=development
baseurl=file:///mnt/	#iso挂载本地光盘的路径
gpgcheck=0		#检查GPG-KEY，0为不检查
enabled=1		#启用yum源，0为不启用，1为启用

Download yum repository data to cache
```
# yum makecache
```

3.3.3 制作kickstart文件

使⽤条件：图形界⾯

执行system-config-kickstart

#system-config-kickstart

制作过程省略

[root@server ~]# cat /root/ks.cfg
#platform=x86, AMD64, or Intel EM64T
#version=DEVEL
# Install OS instead of upgrade
install
# Keyboard layouts
keyboard 'us'
# Root password
rootpw --iscrypted $1$Mz5Qd9s6$xnnbW5O.9FdsOPPvUiOU01
# Use network installation
url --url="http://192.168.15.10/image/centos/76"
# System language
lang en_US
# System authorization information
auth  --useshadow  --passalgo=sha512
# Use graphical install
graphical
# Run the Setup Agent on first boot
firstboot --enable
# SELinux configuration
selinux --enforcing

# Firewall configuration
firewall --disabled
# Network information
network  --bootproto=dhcp --device=eth0
# Reboot after installation
reboot
# System timezone
timezone Asia/Shanghai
# System bootloader configuration
bootloader --location=mbr
# Clear the Master Boot Record
zerombr
# Partition clearing information
clearpart --all --initlabel

%packages
@additional-devel
@anaconda-tools
@backup-client
@backup-server
@base
@compat-libraries
@console-internet
@core
@debugging
@desktop-debugging
@development
%end

3.3.4 检查kickstart文件语法及完整性

[root@server ~]# ksvalidator /root/Desktop/ks.cfg
[root@server ~]#

3.4、使用kickstart文件自动部署

3.4.1 创建kickstart共享文件目录

[root@server ~]# mkdir /kickstart
[root@server ~]# ln -s /kickstart /var/www/html/ #for http
[root@server ~]# ln -s /kickstart /nfs/ # for nfs
[root@server ~]# ln -s /kickstart /var/ftp/ # for vsftp

3.4.2 将步骤三创建的ks文件拷贝到/kickstart目录

[root@server ~]# mkdir -p /kickstart/centos/76
[root@server ~]# cp ks.cfg /kickstart/centos/76

3.4.3 更新引导菜单

Legacy

[root@server tftpboot]# vim pxelinux.cfg/default
default menu.c32
timeout 600
menu title ########## Legacy PXE Boot Menu ##########
label centos7.6
    menu label install centos 7.6 via http
    kernel boot/centos/7.6/vmlinuz
    append initrd=boot/centos/7.6/initrd.img method=http://192.168.0.5/pxeimg/centos/7.6/os/x86_64
    #append initrd=boot/centos/7.6/initrd.img method=nfs://192.168.0.5:/nfs/pxeimg/centos/7.6/os/x86_64
    #append initrd=boot/centos/7.6/initrd.img method=ftp://192.168.0.5:/pxeimg/centos/7.6/os/x86_64

label centos8.5
    menu label install centos 8.5 via http
    kernel boot/centos/8.5/vmlinuz
    append initrd=boot/centos/8.5/initrd.img method=http://192.168.0.5/pxeimg/centos/8.5/os/x86_64
    #append initrd=boot/centos/8.5/initrd.img method=nfs://192.168.0.5:/nfs/pxeimg/centos/8.5/os/x86_64
    #append initrd=boot/centos/8.5/initrd.img method=ftp://192.168.0.5:/pxeimg/centos/8.5/os/x86_64

label centos7.6-auto
  menu label install centos 7.6 via http+kickstart
  kernel boot/centos/7.6/vmlinuz
  append initrd=boot/centos/7.6/initrd.img ks=http://192.168.0.5/kickstart/centos/7.6/ks.cfg
  #append initrd=boot/centos/7.6/initrd.img ks=nfs://192.168.0.5:/nfs/kickstart/centos/7.6/ks.cfg
  #append initrd=boot/centos/7.6/initrd.img ks=ftp://192.168.0.5:/kickstart/centos/7.6/ks.cfg

label local
    menu default
    menu label ^Boot from local drive
    localboot 0xffff

UEFI

[root@server tftpboot]# vim uefi/grub.cfg
set timeout=5
submenu '01 Manual Install Menu-->' {
  menuentry 'Install CentOS 7.6 via http' {
  linuxefi boot/centos/7.6/vmlinuz method=http://192.168.0.5/pxeimg/centos/7.6/os/x86_64
  # linuxefi boot/centos/7.6/vmlinuz method=nfs://192.168.0.5:/nfs/pxeimg/centos/7.6/os/x86_64
  # linuxefi boot/centos/7.6/vmlinuz method=ftp://192.168.0.5:/pxeimg/centos/7.6/os/x86_64
  initrdefi boot/centos/7.6/initrd.img
  }

  menuentry 'Install CentOS 8.5 via http' {
  linuxefi boot/centos/8.5/vmlinuz method=http://192.168.0.5/pxeimg/centos/8.5/os/x86_64
  # linuxefi boot/centos/8.5/vmlinuz method=nfs://192.168.0.5:/nfs/pxeimg/centos/8.5/os/x86_64
  # linuxefi boot/centos/8.5/vmlinuz method=ftp://192.168.0.5:/pxeimg/centos/8.5/os/x86_64
  initrdefi boot/centos/8.5/initrd.img
  }
}

submenu '02 KickStart Auto Install Menu-->' {
  menuentry 'Install CentOS 7.6 via http+kickstart' {
  linuxefi boot/centos/7.6/vmlinuz ks=http://192.168.0.5/kickstart/centos/7.6/ks.cfg
  # linuxefi boot/centos/7.6/vmlinuz ks=nfs://192.168.0.5:/nfs/kickstart/centos/7.6/ks.cfg
  # linuxefi boot/centos/7.6/vmlinuz ks=ftp://192.168.0.5:/kickstart/centos/7.6/ks.cfg
  initrdefi boot/centos/7.6/initrd.img
  }
}
