SNAT原理与应用

一、 SNAT原理的应用

1.1 原因环境和原理

SNAT 应用环境∶局域网主机共享单个公网IP地址接入Internet （私有IP不能在Internet中正常路由）

SNAT原理∶修改数据包的源地址。 SNAT转换前提条件∶

  • 局域网各主机已正确设置IP地址、子网掩码、默认网关地址
  • Linux网关开启IP路由转发

1.2 开启SNAT的命令

1.临时打开∶

echo 1 >/proc/sys/net/ipv4/ip_forward
或
sysctl -w net.ipv4.ip forward=1

2.永久打开:

vim /etc/ sysctl. conf
net. ipv4.ip_ forward = 1				#将此行写入配置文件

sysctl -P				#读取修改后的配置

1.3 SNAT转换

局域网PC封装源、如：目ip（源地址：192.168.100.77，目的地址：172.16.16.101），到达网关路由器，SNAT将源地址转换成唯一的一个公网ip，此时源地址变成了公网ip172.16.16.254（eth0），再把数据包重新封装。当外网服务器收到，进行数据回复的时候。源目对调，源地址是web服务器地址，目标地址是网关地址，找到网关路由之后，在网关路由中会有一个状态记录（局域网内或许不止一台主机访问外网），转发回去。

1.3.1 SNAT转换1∶固定的公网IP地址∶

iptables -t nat -A POSTROUTING -s 192.168.80.0/24 -o ens33 -i SNAT --to 12.0.0.1
或
iptables -t nat -A POSTROUTING -s 192.168.80.0/24 -o ens33 -j SNAT --to-source 12.0.0.1-12.0.0.10
										内网IP		出站 外网网卡						外网IP或地址池

1.3.2 SNAT实验

在这里插入图片描述

实验准备：

  • web服务器ip：192.168.80.77（nat1）、关闭防火墙和selinux、开启http服务
  • 网关服务器内网ip：192.168.80.100（nat1）；外网ip：12.0.0.1（nat2）、关闭防火墙和selinux、开启http服务
  • win7客户端ip：12.0.0.10（nat2）

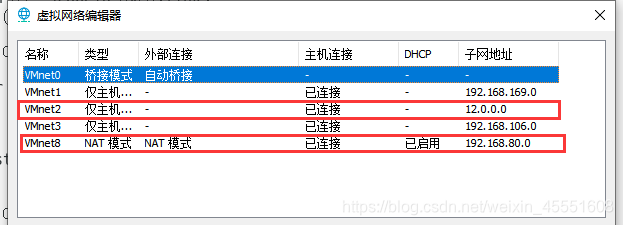

  • VMware的虚拟网络编辑器中默认nat模式网段：192.168.80.0，nat2模式网段：12.0.0.0
    在这里插入图片描述

第一步：配置web服务器（192.168.80.77）相关配置

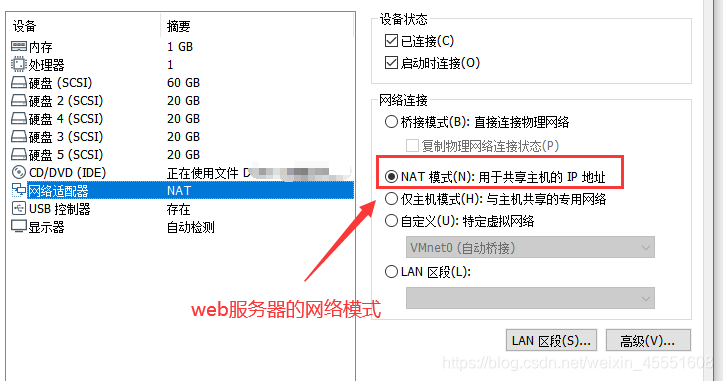

  1. 设置VMnat1
    在这里插入图片描述

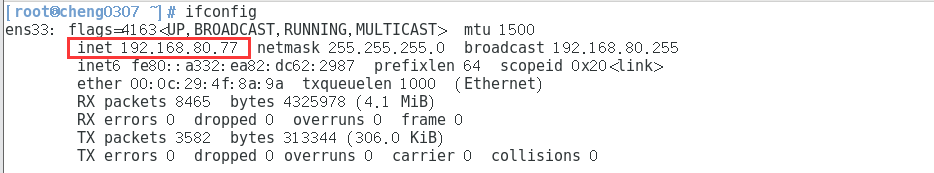

  2. 开启虚拟机，配置ip如下
    在这里插入图片描述在这里插入图片描述
  3. 安装httpd服务（本地源和官方在线源都可以）
    在这里插入图片描述
  4. 开启httpd服务，关闭防火墙和selinux
    在这里插入图片描述
    在这里插入图片描述

第二步：配置网关服务器（192.168.80.100/12.0.0.1）的相关配置

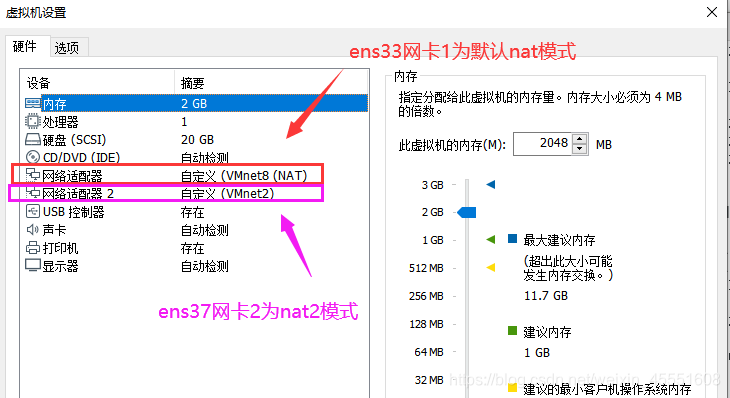

  1. 设置网关服务器的网络模式
    在这里插入图片描述

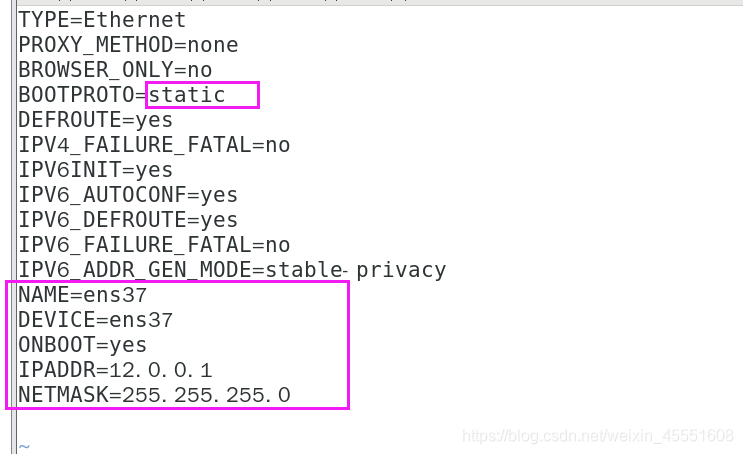

  2. 复制并修改ens37网卡
    在这里插入图片描述
    在这里插入图片描述

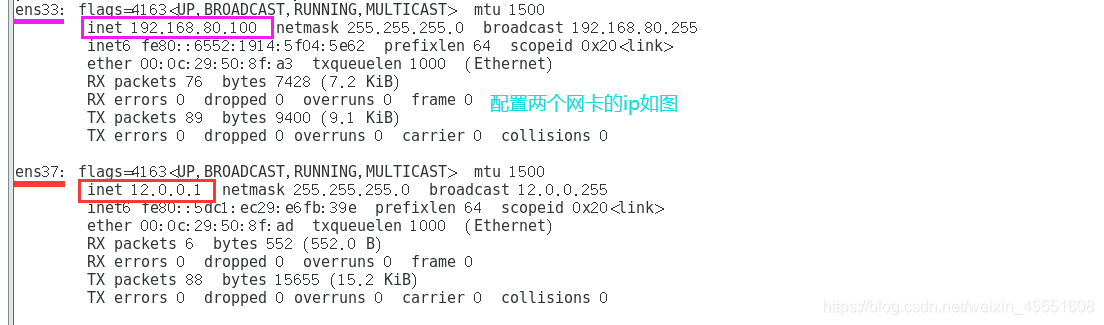

  3. 可以看的两个网卡的ip如下
    在这里插入图片描述

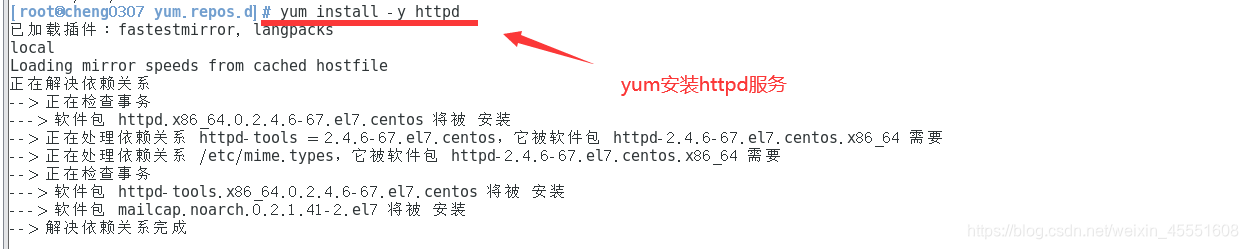

  4. 安装httpd服务（本地源和官方在线源都可以）
    在这里插入图片描述

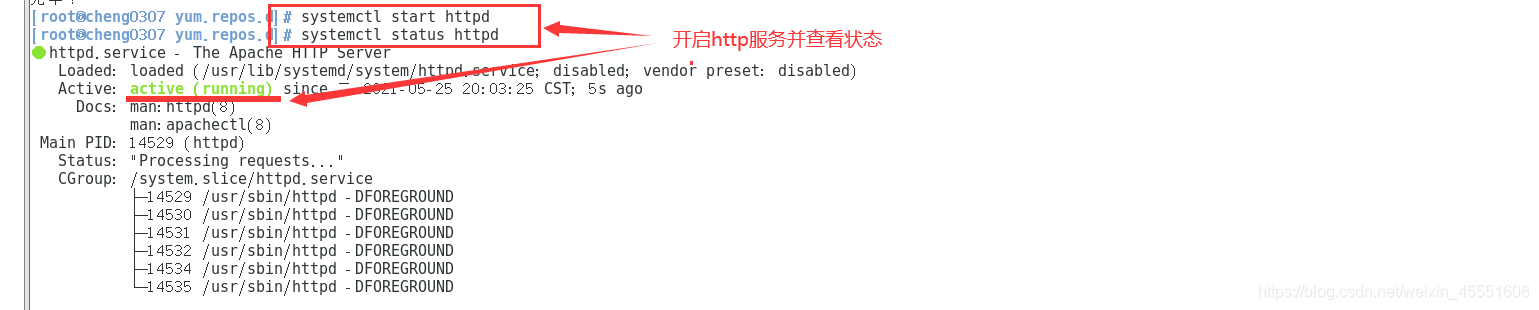

  5. 开启httpd服务，关闭防火墙和selinux
    在这里插入图片描述
    在这里插入图片描述

第三步：配置win10客户端（12.0.0.100）的相关配置

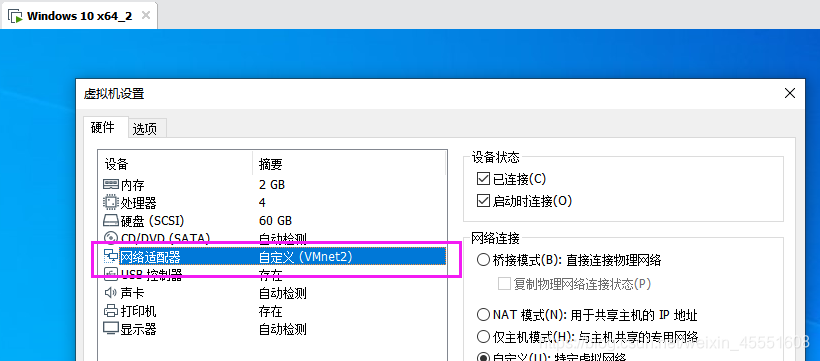

  1. 设置win10的网络模式为nat2
    在这里插入图片描述

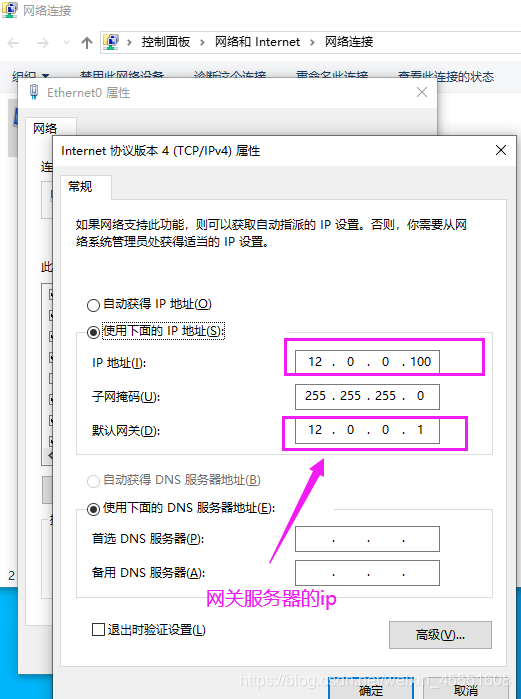

  2. 配置ip和网关为下图所示
    在这里插入图片描述
    第四步：网络测试，web服务和win10客户端都可以访问网关服务器的ens33和ens37，但是不能互相访问

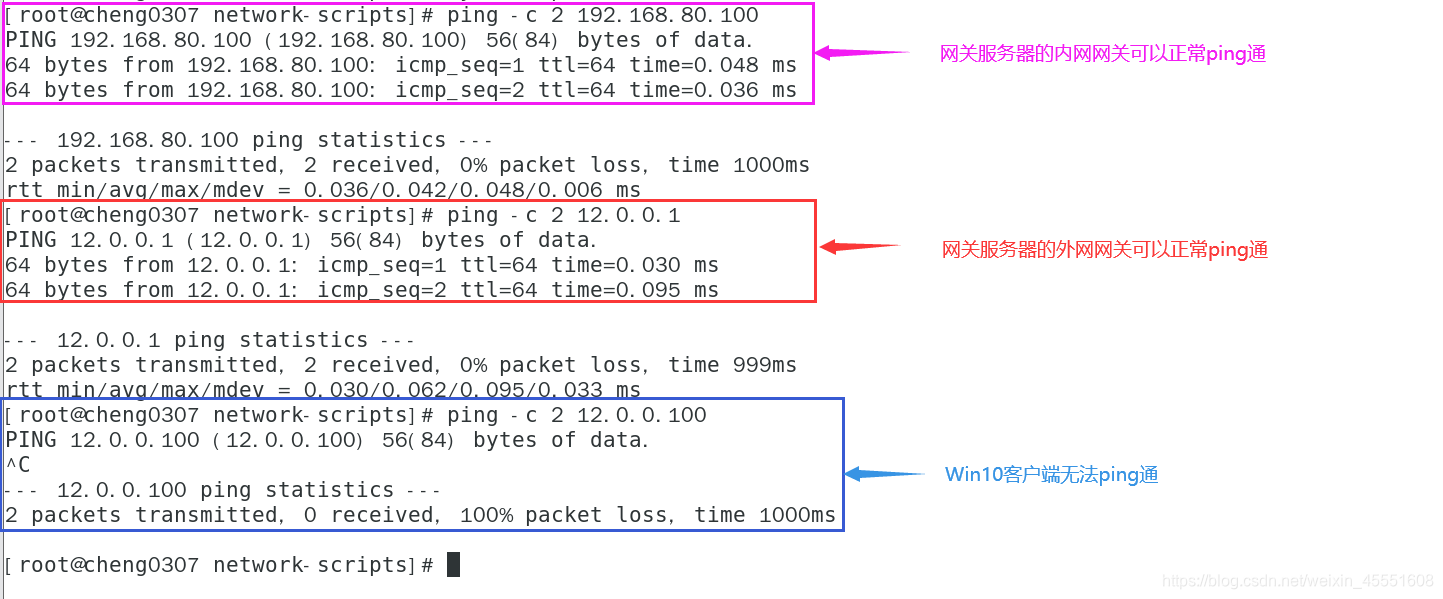

  3. web服务器网络测试如下
    在这里插入图片描述

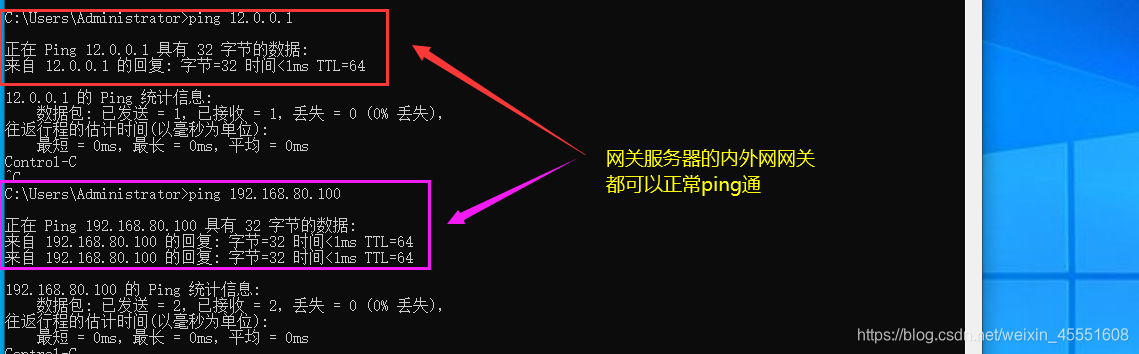

  4. Win7客户端的网络测试如下
    在这里插入图片描述

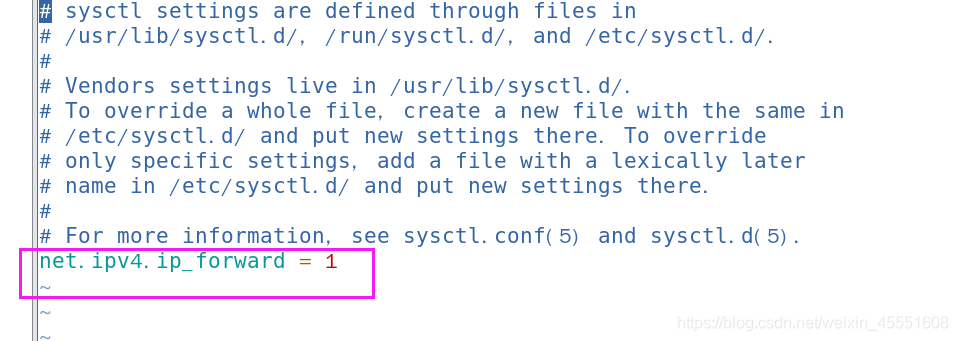

第五步：网关服务器开启SNAT的命令
在这里插入图片描述

在这里插入图片描述
第六步：使用win10客户端来访问web服务器的阿帕奇网站
在这里插入图片描述

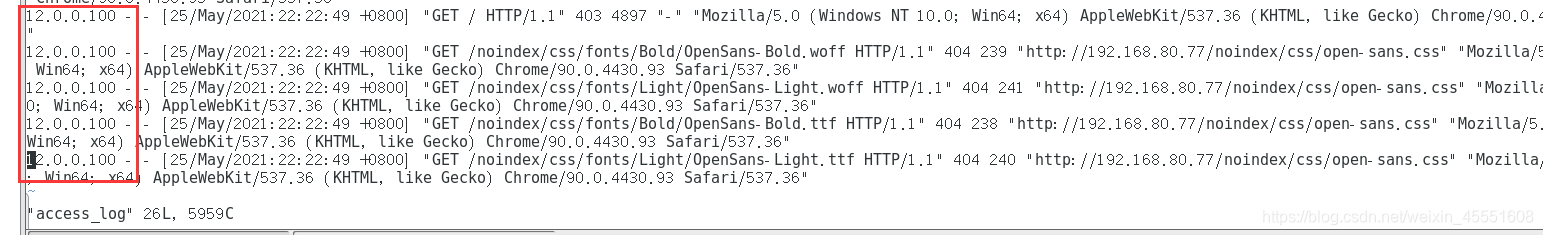

查看web服务器的访问日志，显示访问的ip为win10客户机的ip
在这里插入图片描述

第七步：配置网关服务器的iptables规则

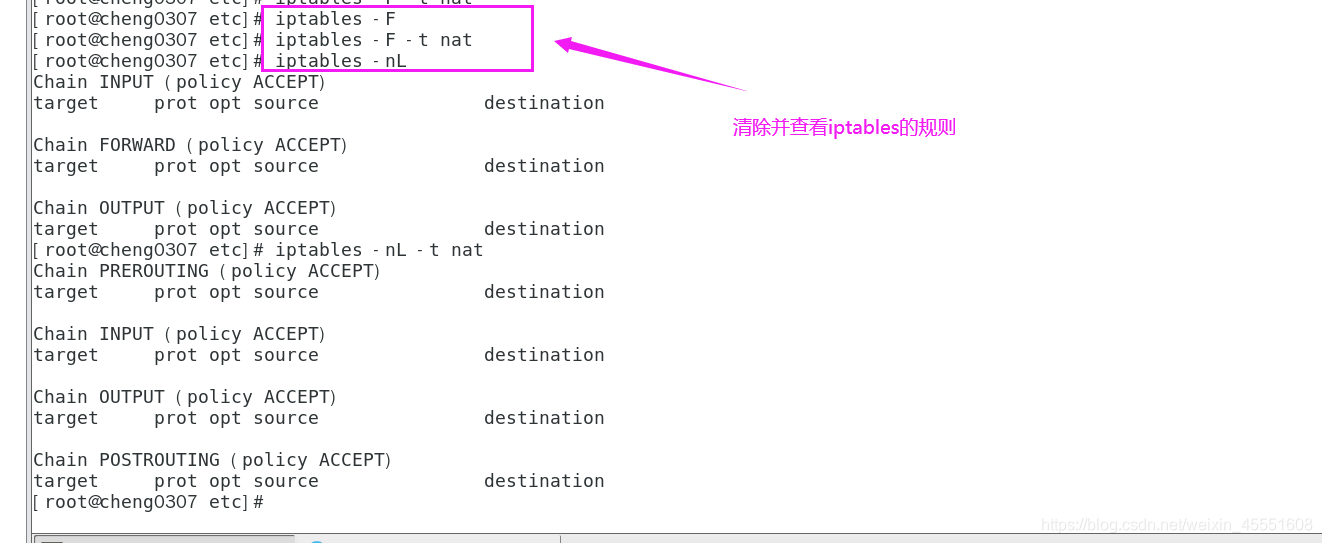

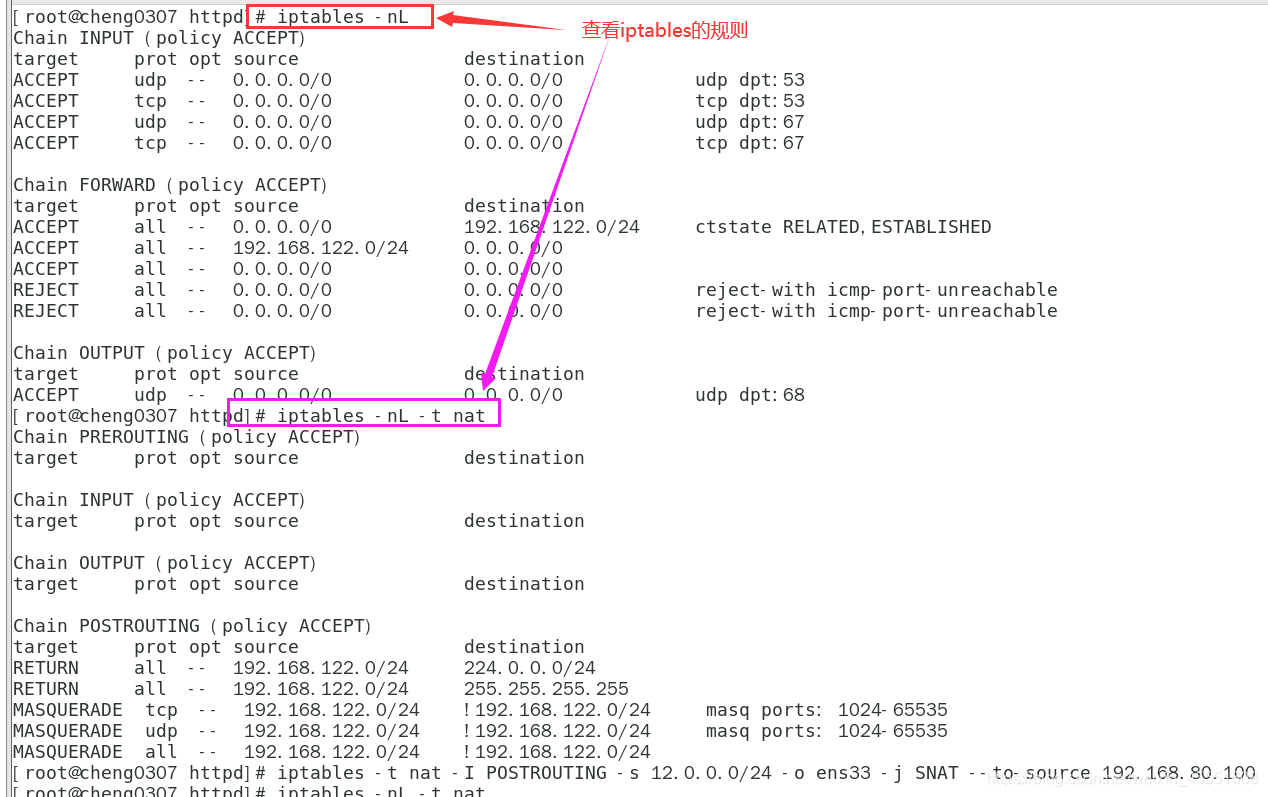

  1. 查看网关服务器的iptables规则并清除
iptables -nL			#查看规则
iptables -nL -t nat		#查看规则
iptables -F				#清除iptables的规则
iptables -F -t nat		#清除iptables的规则

在这里插入图片描述
在这里插入图片描述

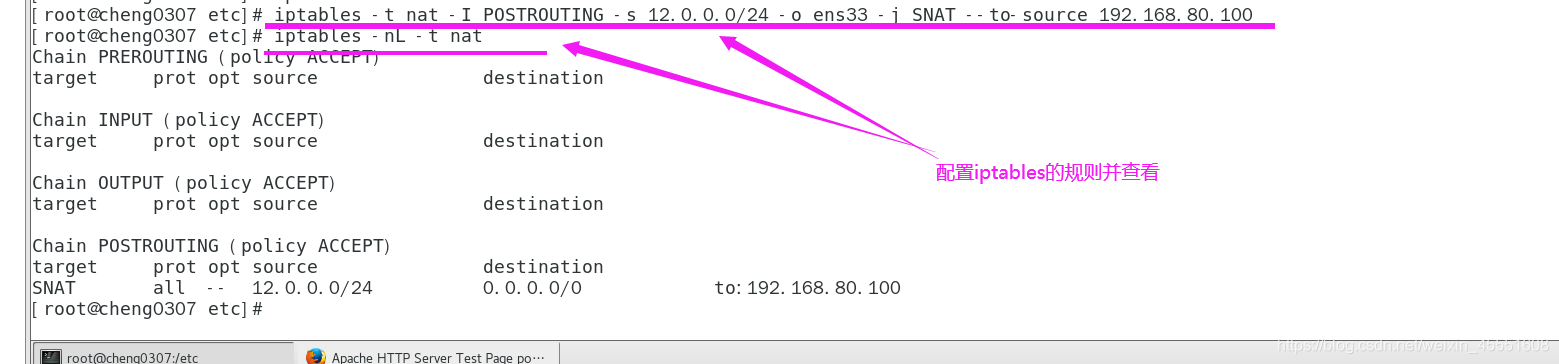

2. 添加 SNAT转换∶固定的公网IP地址
在这里插入图片描述

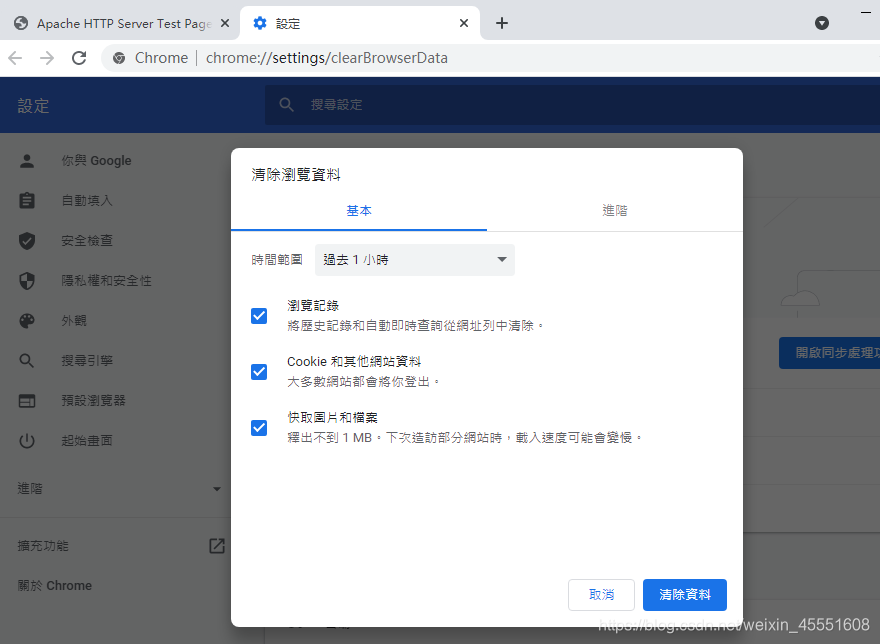

3. 清除记录再次使用Win10客户机进行访问web服务器
在这里插入图片描述

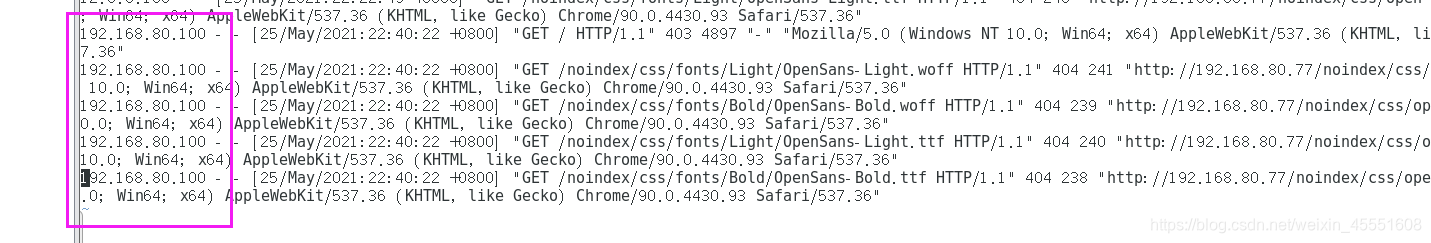

4. 查看web服务器的访问日志，可以看到现在显示的访问ip为网关地址的ip，是我使用iptables配置的ip。

在这里插入图片描述

1.3.3 SNAT转换2： 非固定的公网IP地址 （共享动态IP地址）;

其他设置大致相同，大家可以自己试一下，然后配置的SNAT如下：

iptables -t nat -A POSTROUTING -s 192.168.80.0/24 -o ens33 -j MASQUERADE

小知识扩展∶ 一个IP地址做SNAT转换，一般可以让内网 100到200 台主机实现上网。

二、 DNAT原理的应用

2.1 DNAT的工作原理

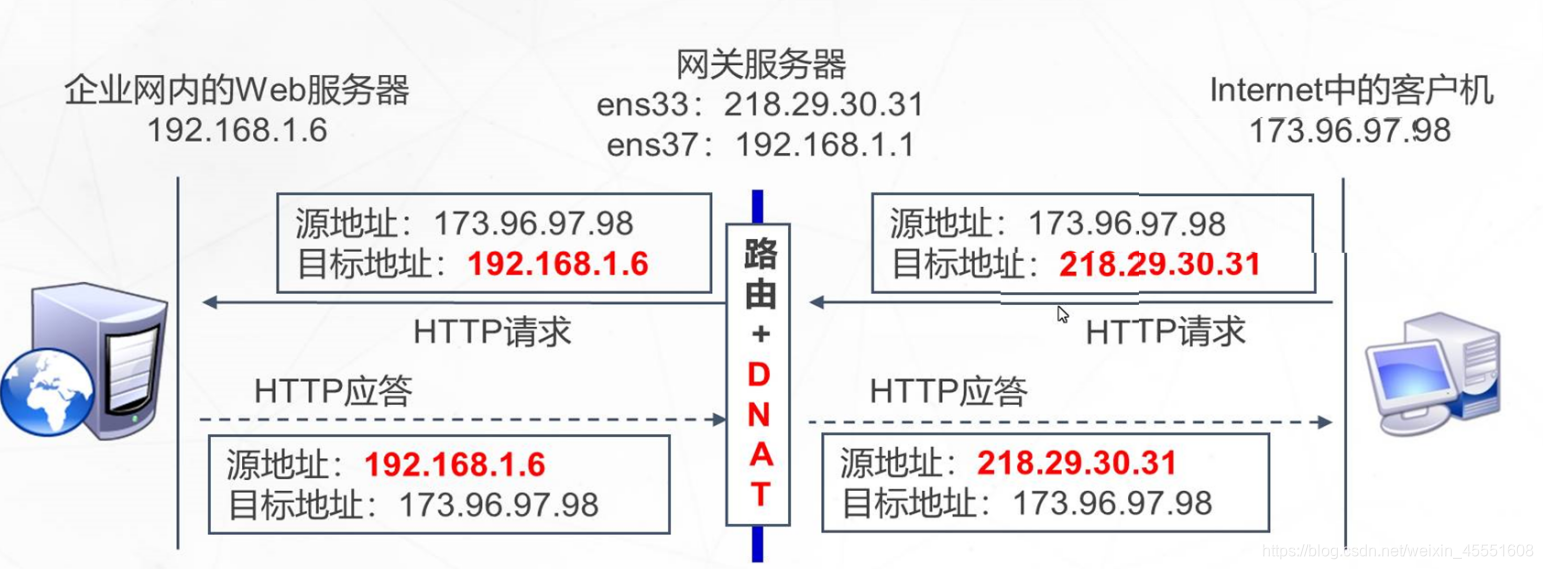

进行DNAT转发的过程如下图：

在这里插入图片描述

2.2 DNAT转换前提条件

  1. 局域网的服务器能够访问Internet
  2. 网关的外网地址有正确的DNS解析记录
  3. Linux网关开启IP路由转发
vim /etc/sysctl.conf
net.ipv4.ip_forward = 1
sysct1 -p

2.3 DNAT转换1∶ 发布内网的Web服务

#把从ens33进来的要访问web服务的数据包目的地址转换为 192.168.80.11
iptables -t nat -A PREROUTING -i ens33 -d 12.0.0.1 -p tcp--dport 80 -j DNAT --to 192.168.80.11
或
iptables -t nat -A PREROUTING -i ens33 -d 12.0.0.1 -p tcp--dport 80-j DNAT --to-destination 192.168.80.11
							 入站|外网网卡 | 外网ip											内网服务器ip

iptables -t nat -A PREROUTING -i ens33 -p tcp --dport 80-j DNAT --to 192.168.80.11-192.168.80.20

2.4 DNAT转换2∶ 发布时修改目标端口

#发布局域网内部的OpenSSH服务器， 外网主机需使用250端口进行连接
iptables-t nat -A PREROUTING -i ens33 -d 12.0.0.1 -p tcp--dport 250-jDNAT --to 192.168.80.11:22

#在外网环境中使用SSH测试
ssh -p 250 root@12.0.0.1

yum -y install net-tools 		#若没有 ifconfig 命令可提前使用 yum 进行安装
ifconfig ens33

注意∶ 使用DNAT时，同时还有配合SNAT使用，才能实现响应数据包的正确返回 小知识扩展∶

  1. 主机型防火墙 主要使用 INPUT、oUTPUT 链， 设置规则时一般要详细的指定到端口
  2. 网络型防火墙 主要使用 FORWARD链，设置规则时很少去指定到端口，一般指定到IP地址或者到网段即可

2.5 防火墙规则的备份和还原

  1. 导出 （备份）所有表的规则
iptables-save > /opt/ipt.txt
  1. 导入（还原）规则
iptables-restore < /opt/ipt.txt
  1. 将iptables规则文件保存在 /etc/sysconfig/iptables 中，iptables服务启动时会自动还原规则 iptables-save >/etc/sysconfig/iptables
systemctl stop iptables		#停止iptables服务会清空掉所有表的规则
systemctl start iptables		#启动iptables服务会自动还原/etc/sysconfig/iptables 中的规则

三、Linux抓包

tcpdump tcp-i ens33 -t -s 0 -c 100 and dst port ! 22 and src net 192.168.1.0/24 -w ./target.cap

（1）tcp∶ ip icmp arp rarp 和 tcp、udp、icmp这些选项等都要放到第一个参数的位置，用来过滤数据报的类型
（2）-i ens33 ∶只抓经过接口ens33的包
（3）-t ∶不显示时间戳
（4）-s 0 ∶ 抓取数据包时默认抓取长度为68字节。加上-s 0 后可以抓到完整的数据包
（5）-c 100 ∶只抓取100个数据包
（6）dst port ! 22 ∶不抓取目标端口是22的数据包
（7）src net 192.168.1.0/24 ∶数据包的源网络地址为192.168.1.0/24。Net：网段，host：主机
（8）-w ./target.cap ∶ 保存成cap文件，方便用ethereal （即wireshark）分析
