Dell服务器组建阵列-Raid（无阵列卡）

如何创建、交换和管理使用 S100 S140 S300 RAID 控制器创建的虚拟磁盘

1. 虚拟磁盘管理
   请按照以下步骤查看虚拟磁盘的属性：

2. 打开系统电源，然后在看到系统提示时按Ctrl>R>，以访问 PERC 虚拟磁盘管理实用程序。

3. 在“Main Menu”字段中，选择 View Virtual Disk Details。按Enter>键。

4. 使用箭头键选择一个虚拟磁盘。

5. 此时虚拟磁盘信息会显示在窗口顶部和“Virtual Disks”字段中：
   虚拟磁盘号
   RAID 级别
   物理磁盘大小
   大小
   状态（R/W、R、NA）

6. 完成后，按 Esc> 返回主窗口。
   通过重新扫描磁盘，您可以重新扫描所有通道，并检测新的或已删除的物理磁盘或虚拟磁盘。
   • 要执行重新扫描，请从 Main Menu 字段中选择 Rescan Disks，然后按 Enter>（轮询物理磁盘时，活动指示灯会在窗口顶部信息字段中旋转）。
   • Rescan Disks 选项会对所有通道进行重新扫描，搜索新的或已删除的物理磁盘，并从每个物理磁盘重新读取配置信息。

---

2. 创建虚拟磁盘
   下面是使用 S100 S140 S300 控制器创建虚拟磁盘的步骤：
   例：使用 S140 控制器。

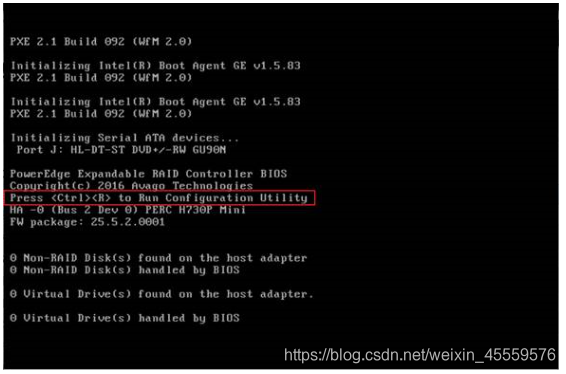

3. 系统启动时，按 Ctrl>R> 以进入 S140 控制器 BIOS。

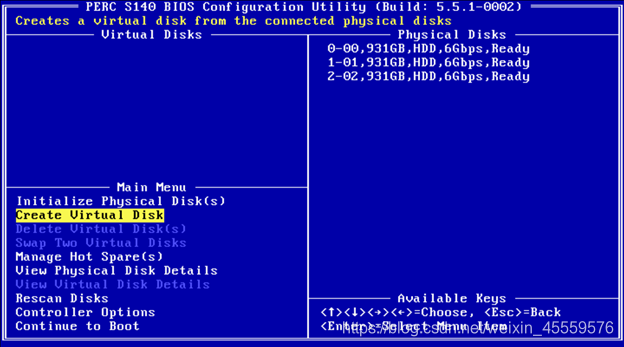

2. 从“Main Menu”屏幕中选择 Create Virtual Disks，然后按 Enter>。


注：S140 控制器支持每个物理磁盘最多 30 个虚拟磁盘。
如果虚拟磁盘的数量超过上限 30 个，您将无法修改 UEFI 或 OPROM 中的任何功能设置。

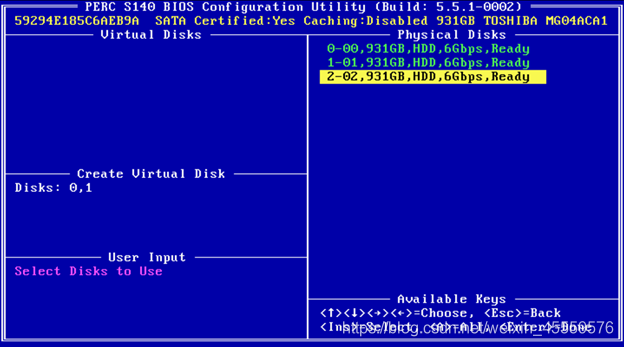

3. 在 Physical Disks 字段中，选择要在其上创建虚拟磁盘的物理磁盘：

• 选择虚拟磁盘中将包含的物理磁盘之后，按 Enter 键。

• 要选择物理磁盘，请按 Insert。

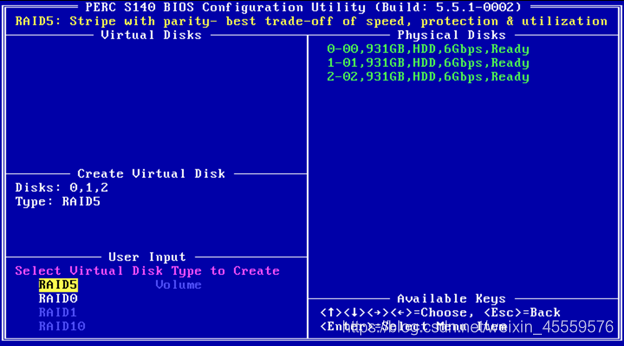

4. 在 User Input 字段中，使用箭头键选择虚拟磁盘类型（RAID 级别），然后按 Enter 键。

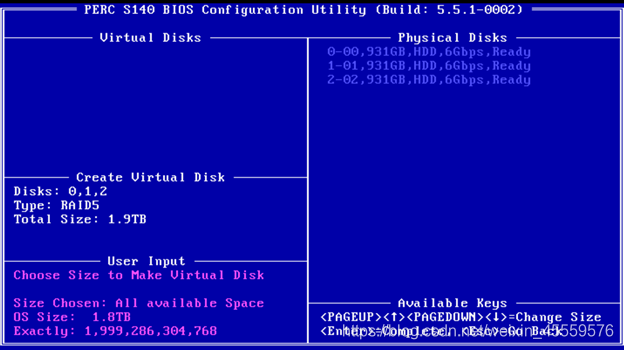

5. 根据物理磁盘的可用空间选择虚拟磁盘的大小，按 Enter 键。

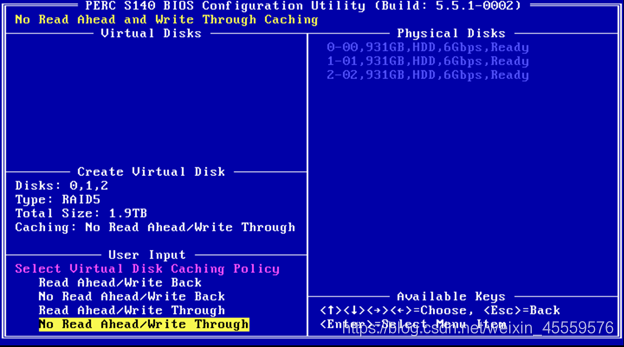

6. 在 User Input 字段中，选择一种缓存模式。按Enter键

7. 按 C 确认您要创建虚拟磁盘。

---

3. 交换虚拟磁盘
   使用 PERC 虚拟磁盘管理实用程序的 Swap Two Virtual Disks 选项，以按不同顺序排列虚拟磁盘。启动虚拟磁盘必须是“Virtual Disks”字段中列出的第一个虚拟磁盘。如有必要，请使用“Swap Two Virtual Disks”选项，将可启动虚拟磁盘置于第一个位置。仅当系统中至少有一个已初始化的物理磁盘时，才会启用 Swap Two Virtual Disks 选项。例如，如果系统中的所有物理磁盘都是非 RAID，则将禁用 Swap Two Virtual Disks 选项。
   以下是交换虚拟磁盘的步骤：

4. 系统启动时，按 Ctrl>R> 以进入 S100/S140/S300 控制器 BIOS。

5. 在“Main Menu”字段中，选择“Swap Two Virtual Disks”。按Enter>键。

6. 使用上箭头和下箭头突出显示 166GB RAID 5 虚拟磁盘列表，然后按 Enter> 以将其选中。

7. 使用箭头键突出显示 RAID 1 虚拟磁盘。按Enter>键。

8. 按下以交换虚拟磁盘。现在，该虚拟磁盘显示在列表中第一的位置。
