7 125 kHz RFID技术

ATA5577C应答器芯片

芯片性能和电路组成
主要技术性能

•低功耗、低工作电压;

• 非接触能量供给和读/写数据;

•工作频率范围为100~150 kHz;

•EEPROM存储器容量为363位,分为11块,每块33位;

•具有7块用户数据,每块32位,共224位;

•具有块写保护;

•采用请求应答(Answer On Request,AOR)实现防碰撞;

•可编程选择传输速率(比特率)和编码调制方式;

•可工作于密码(口令)方式。

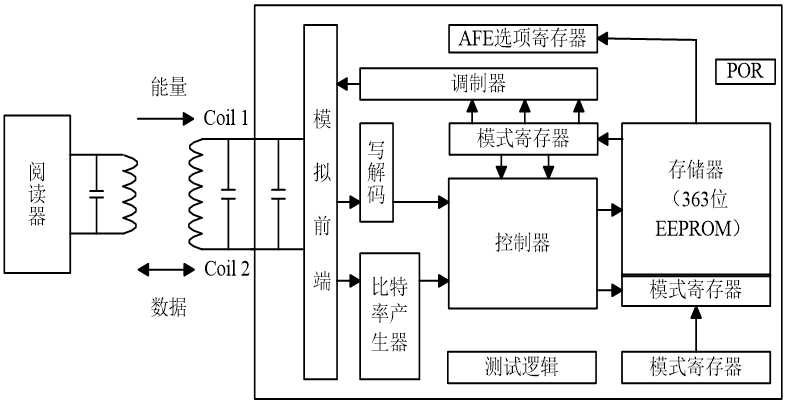

内部电路组成

image-20201201233341471

5577C存储器

image-20201201233632923

•由11块构成 分成两个页

•每块33位:32+Lock位

•当lock位为1时,被锁存 不能被射频编程

块0为模式数据块

•块7为用户口令

•数据以串行方式送出 从块1的位1开始到MAXBLK 的最高位(32位)

Page1的块1、2为可追溯数据

image-20201201234037003

image-20201201234112841

两种模式下的调制

基础模式下的调制

扩展模式下的调制类型

image-20201201235201047

配置存储器

基础模式

image-20201201234858753

扩展模式

image-20201201234921823

ATA5577C芯片的读工作模式

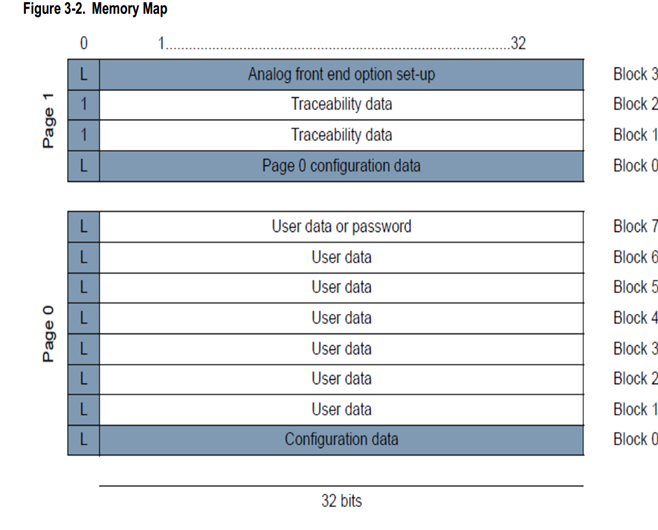

The following figure shows the memory map of ATA5577C.

显示了ATA5577C的内存映射。

The memory is a 363-bit EEPROM, which is arranged in 11 blocks of 33 bits each. Each block includes a single lock bit, which is responsible for write-protecting the associated block. Programming takes place on a block basis, so a complete block (including lock bit) is programmed with a single command. The memory is subdivided into two page areas:

存储器是一个363位的EEPROM,分为11个块,每个块33位。每个块包括一个锁位,它负责对相关块进行写保护。编程是在块的基础上进行的,所以一个完整的块(包括锁位)是用一个命令来编程的。内存分为两个页面区域:

Page 0 contains eight blocks

第0页包含八个块

Page 1 contains three blocks

第1页包含三个块

All 33 bits of a block, including the lock bit, are programmed simultaneously. Block 0 of page 0 contains the mode/configuration data, which are not transmitted during Regular-Read mode operations.

一个块的所有33位,包括锁位,都是同时编程的。第0页的块0包含模式/配置数据,在常规读取模式操作期间不会传输这些数据。

Addressing block 0 always affects block 0 of page 0 regardless of the page selector. Block 7 of page 0 may be used as a protection password. Block 3 of page 1 contains the AFE Option register, which is also not transmitted during Regular-Read mode operation. Bit ‘0’ of every block is the lock bit for that block.

寻址块0总是影响页0的块0,而不管页选择器是什么。第0页的块7可用作保护密码。第1页的块3包含AFE选项寄存器,在常规读取模式操作期间也不会传输该寄存器。每个块的位“0”是该块的锁定位。

Once locked, the block (including the lock bit itself) is not reprogrammable via the RF field. Blocks 1 and 2 of page 1 contain traceability data and are transmitted with the modulation parameters defined in the Configuration register after the opcode ‘11’ is issued by the reader. The traceability data blocks are programmed and locked by ATA5577C.

一旦锁定,块(包括锁定位本身)就不能通过射频场重新编程。第1页的块1和块2包含可追溯性数据,并在读卡器发出操作码“11”后与配置寄存器中定义的调制参数一起传输。可追溯性数据块由ATA5577C编程和锁定。

g>“11”后与配置寄存器中定义的调制参数一起传输。可追溯性数据块由ATA5577C编程和锁定。
