图片导入AutoCAD建立草图—CAD图像导入插件

插件介绍

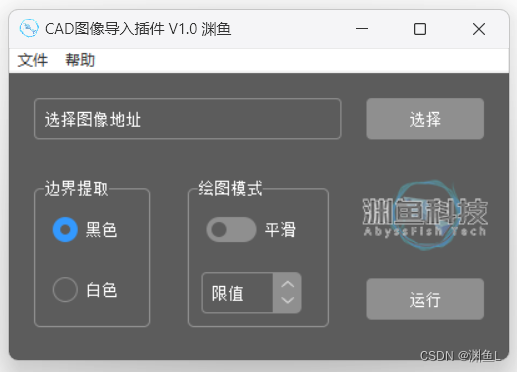

CAD图像导入插件可将PNG，JPG等格式图片导入到AutoCAD软件内建立图像边缘的二维线条模型。插件可以提取图像黑色或白色区域的边界，并可绘制原状边界或平滑边界两种样式。

模型说明

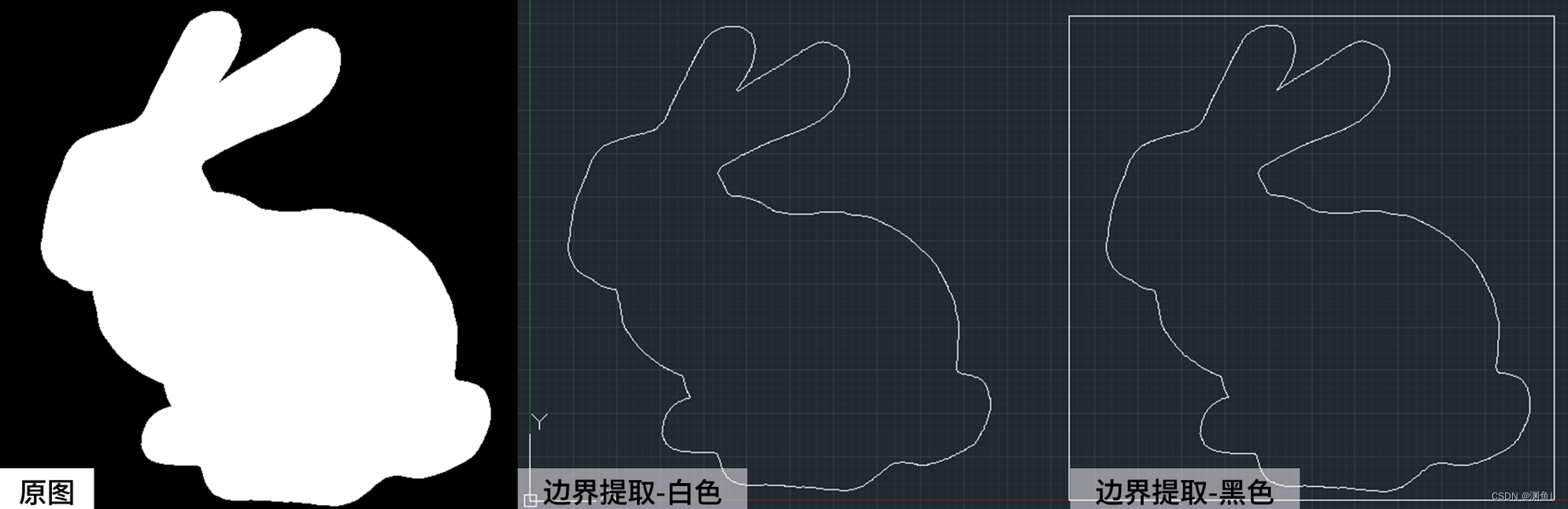

边界提取，黑色或白色边界的提取根据原图类型选择，原图底色为白色，部件图像为黑色时，边界提取选择黑色，反之则选择白色。

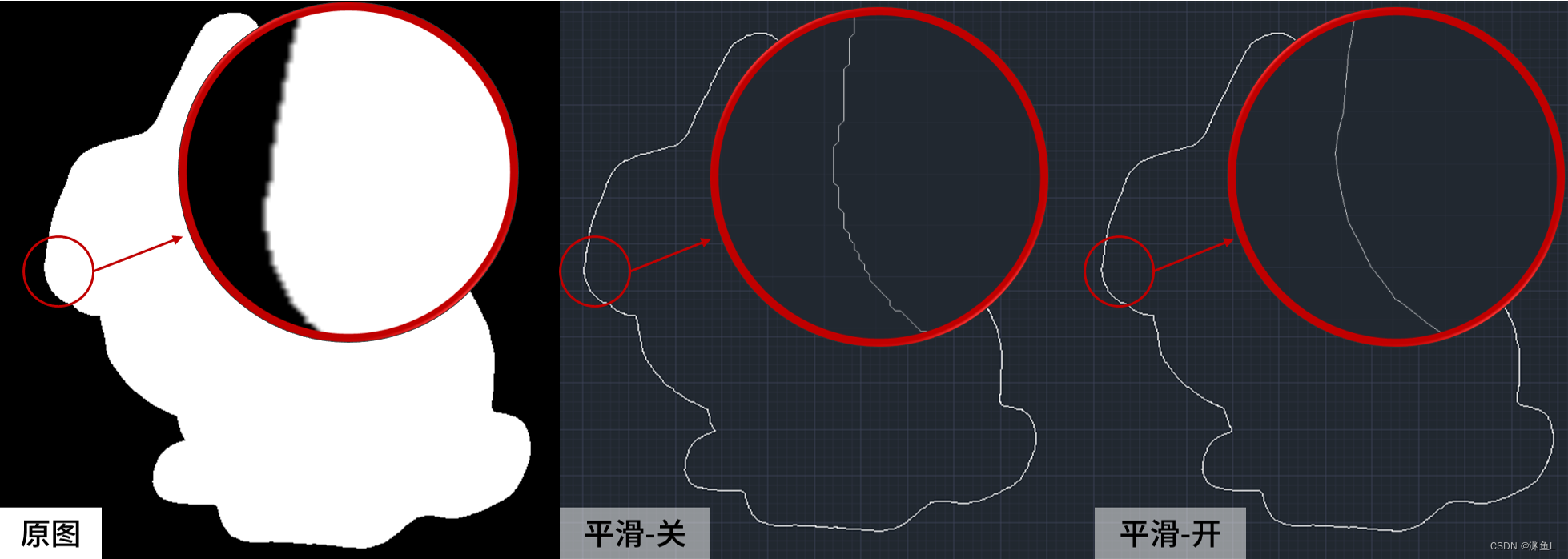

绘图模式可选择平滑样式，当平滑设置为打开时，将对生成的模型边界进行去锯齿处理。同时可设置平滑的限值，对超过设定限值长度的部分将不做平滑处理。

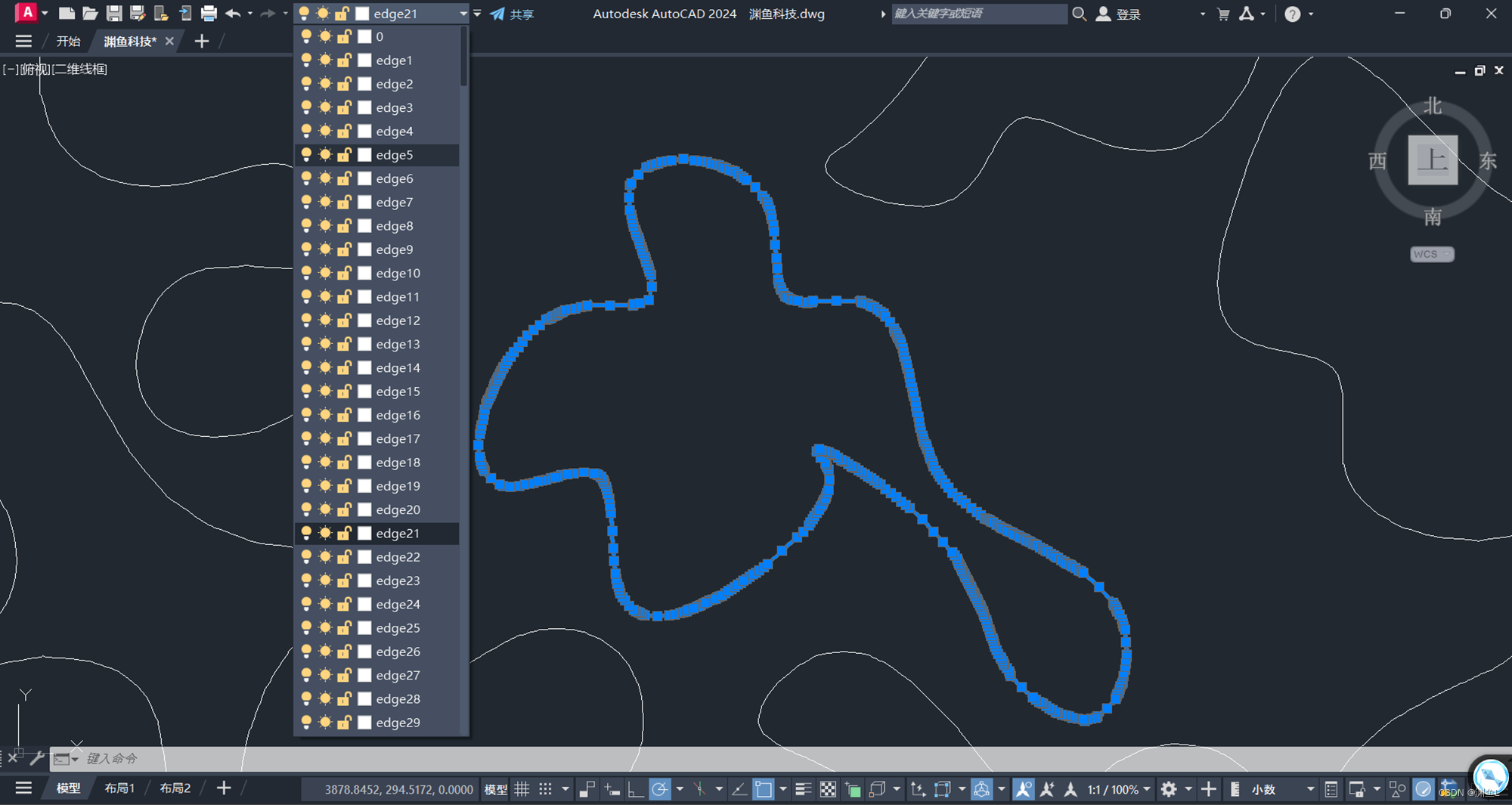

生成的模型中每条线为单条连续线条，线条无中断且线条之间无重叠。插件对每个连续线条进行分图层绘图，方便选取及管理。

模型展示

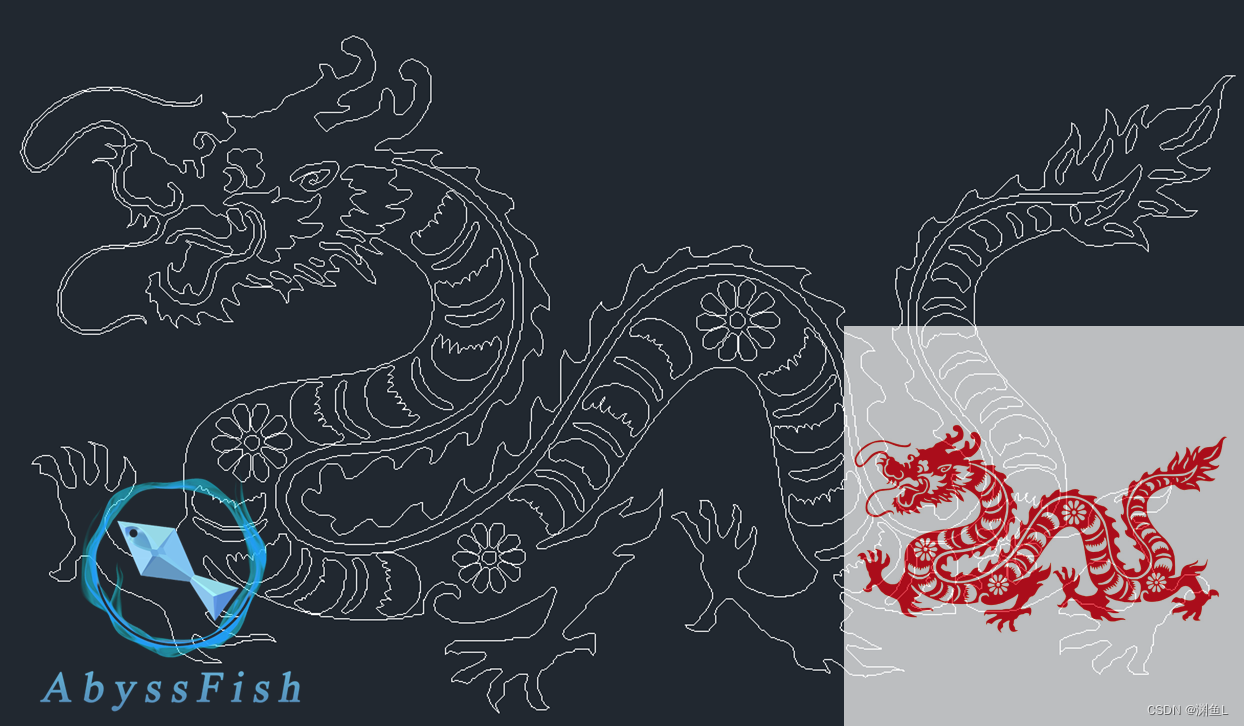

1、剪纸作品图片生成CAD线条。

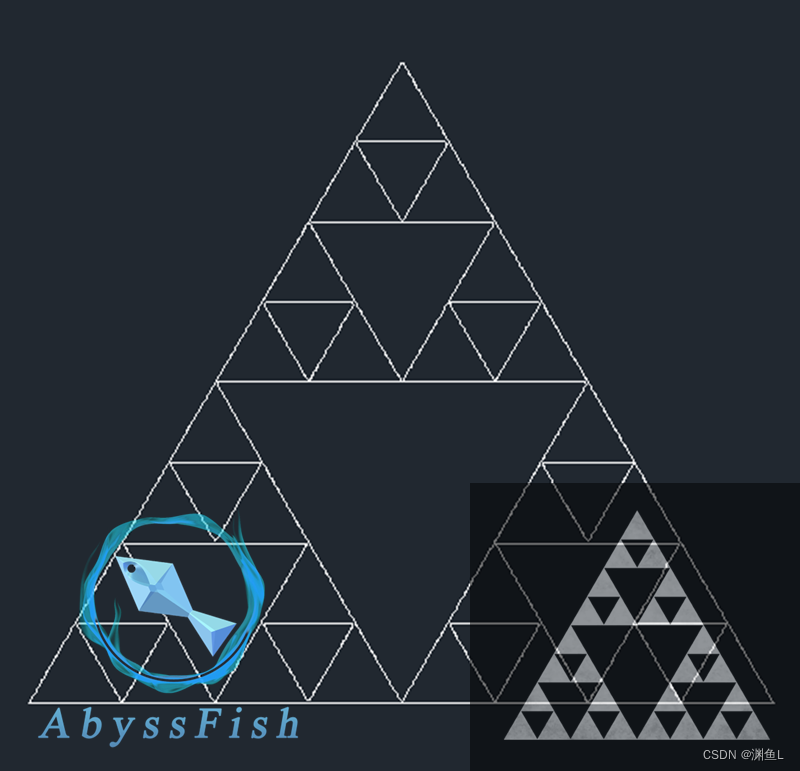

2、分形图片谢尔宾斯基三角形的CAD生成。

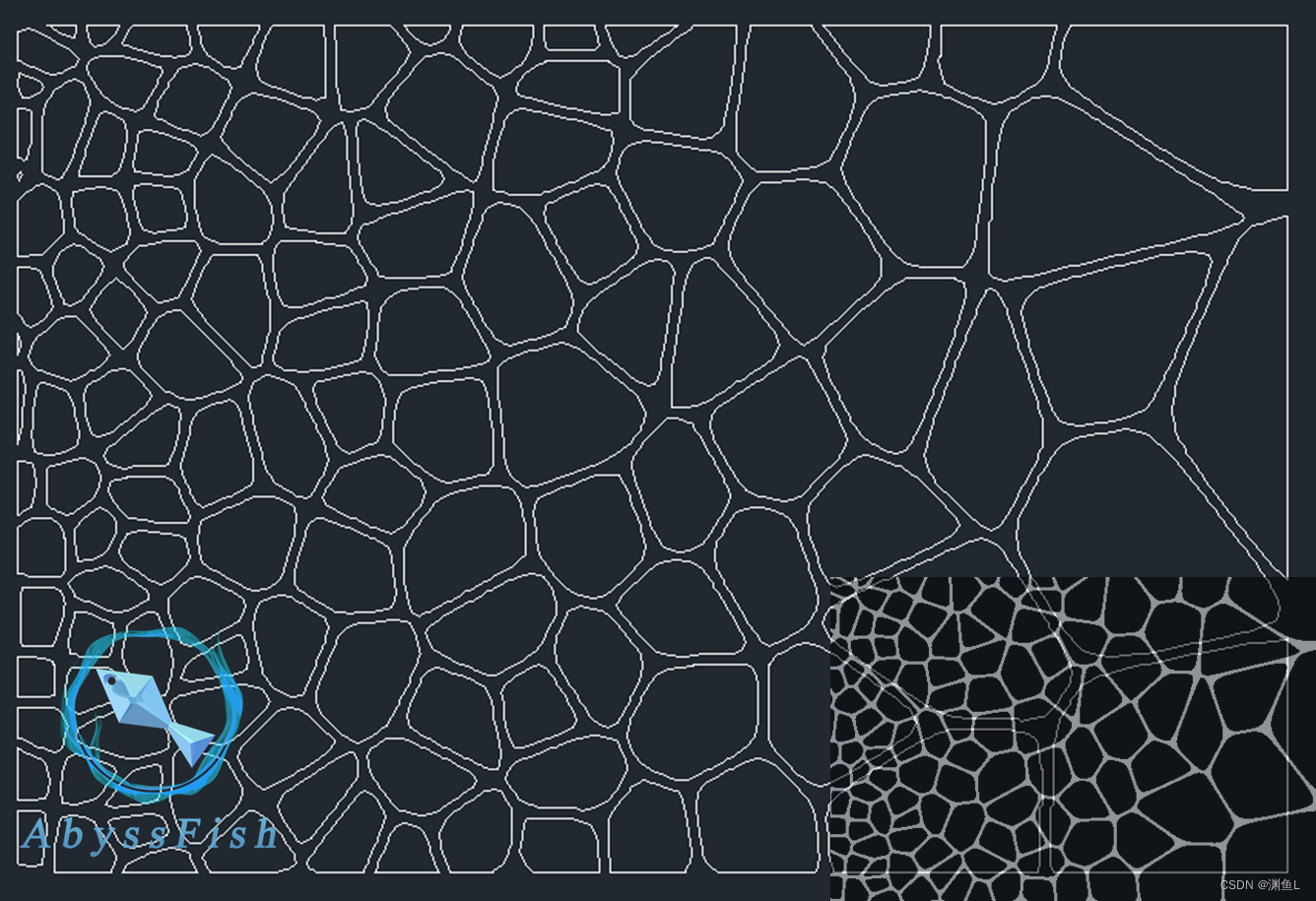

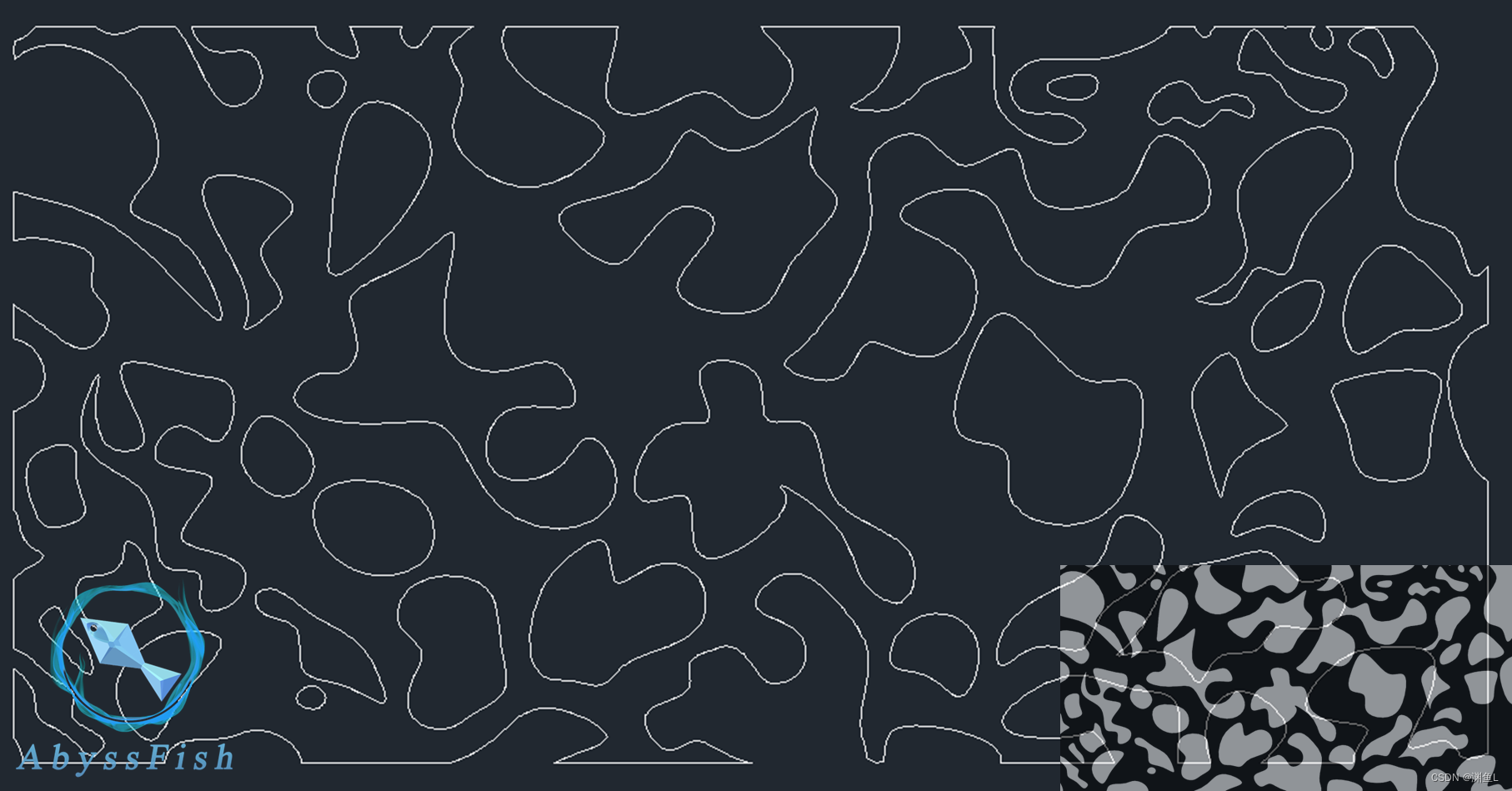

3、单连通域多孔结构CAD建模。

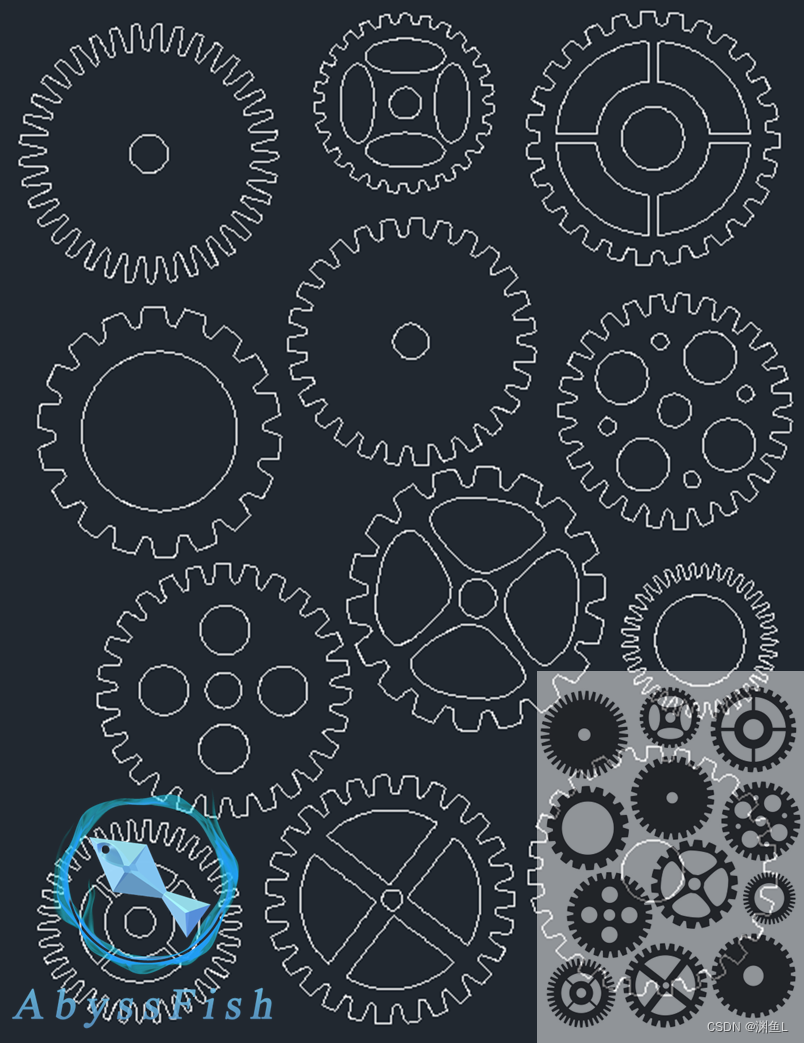

4、机械零部件转CAD图纸。

5、CAD镶嵌艺术模型生成。

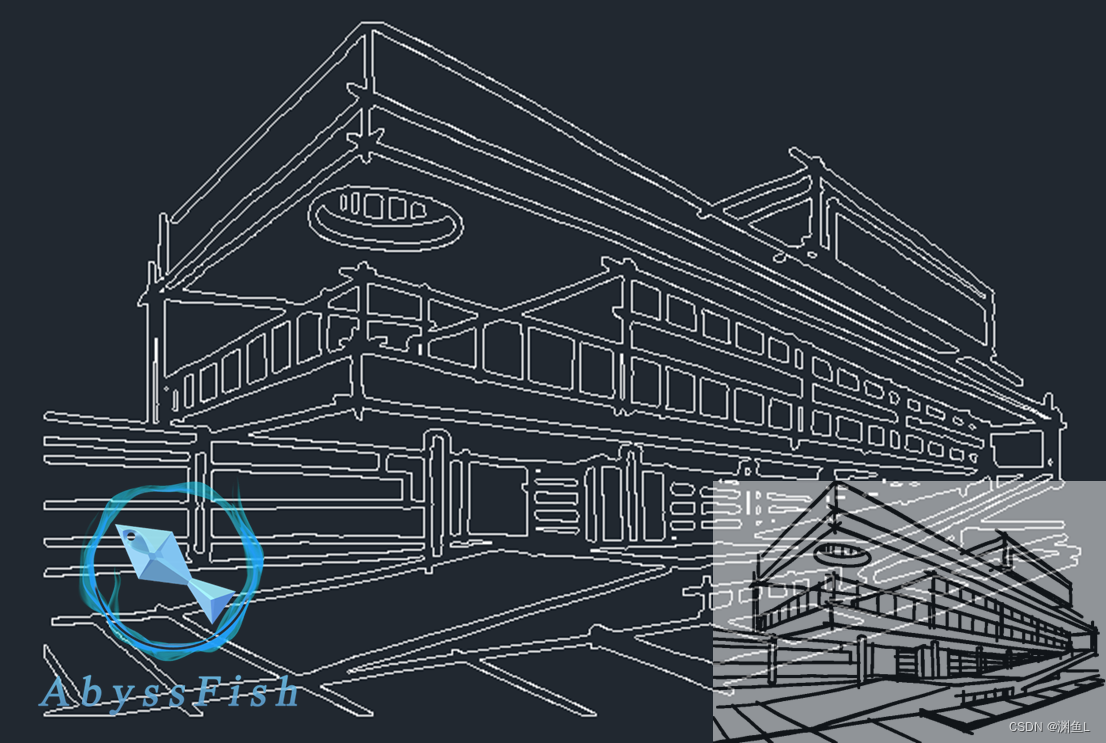

6、建筑平面图照片导入CAD。

7、素描图导入CAD实现重绘。

适用版本

插件可运行在Windows7、8、10、11系统上，支持AutoCAD2010~2025及以上版本。
