Abaqus随机圆形骨料ITZ细观混凝土CDP轴压模型

混凝土在细观层面上由水泥砂浆、粗骨料和界面过渡区（ITZ）组成，在Abaqus内基于粗骨料随机投放建立混凝土细观模型，是研究混凝土轴压下的本构关系及损伤演化的有效方法。本案例建立随机圆形粗骨料及实体界面过渡区，对二维细观混凝土在单轴压缩下的力学行为进行有限元模拟，展示混凝土的破坏形态。

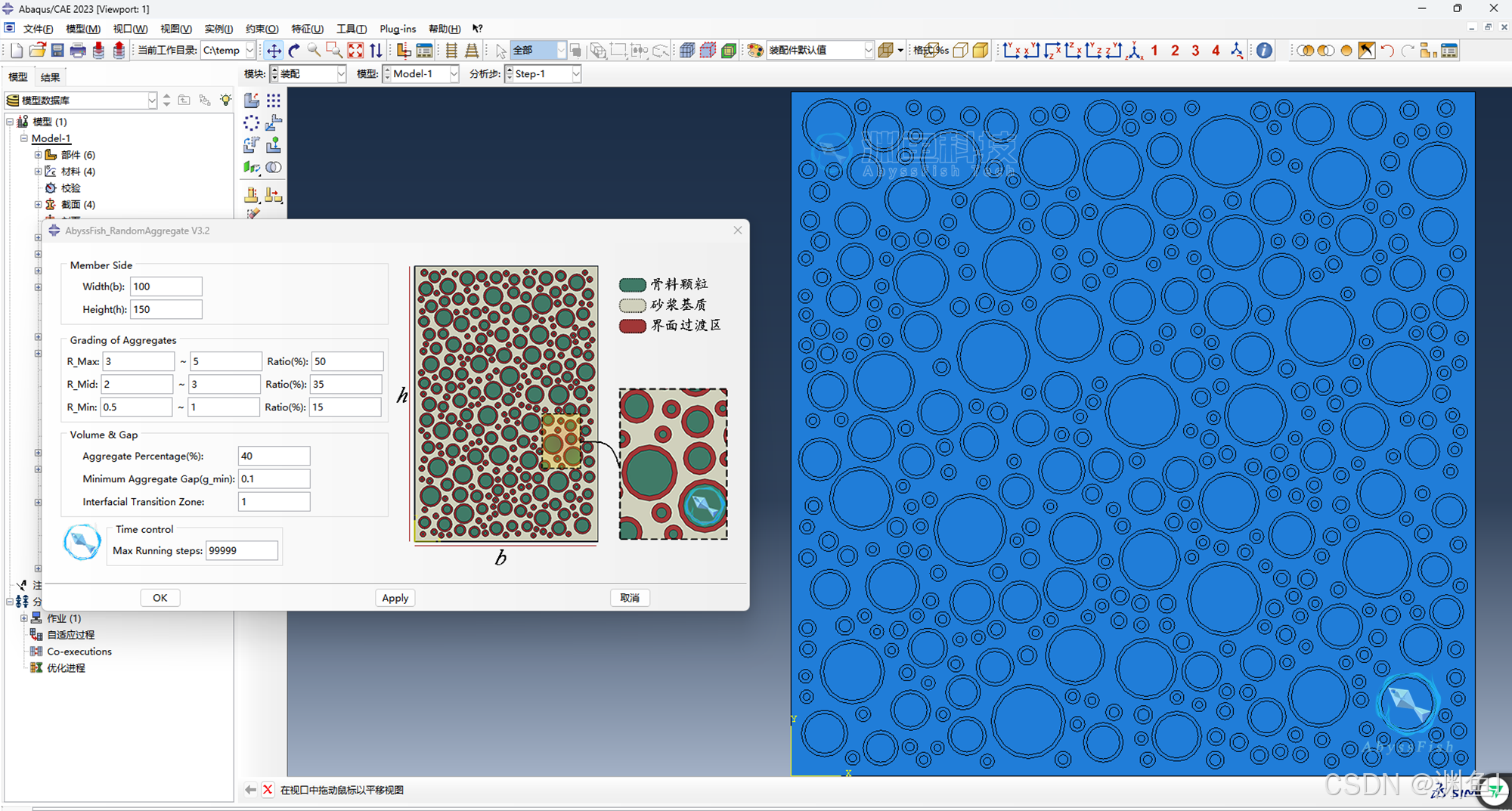

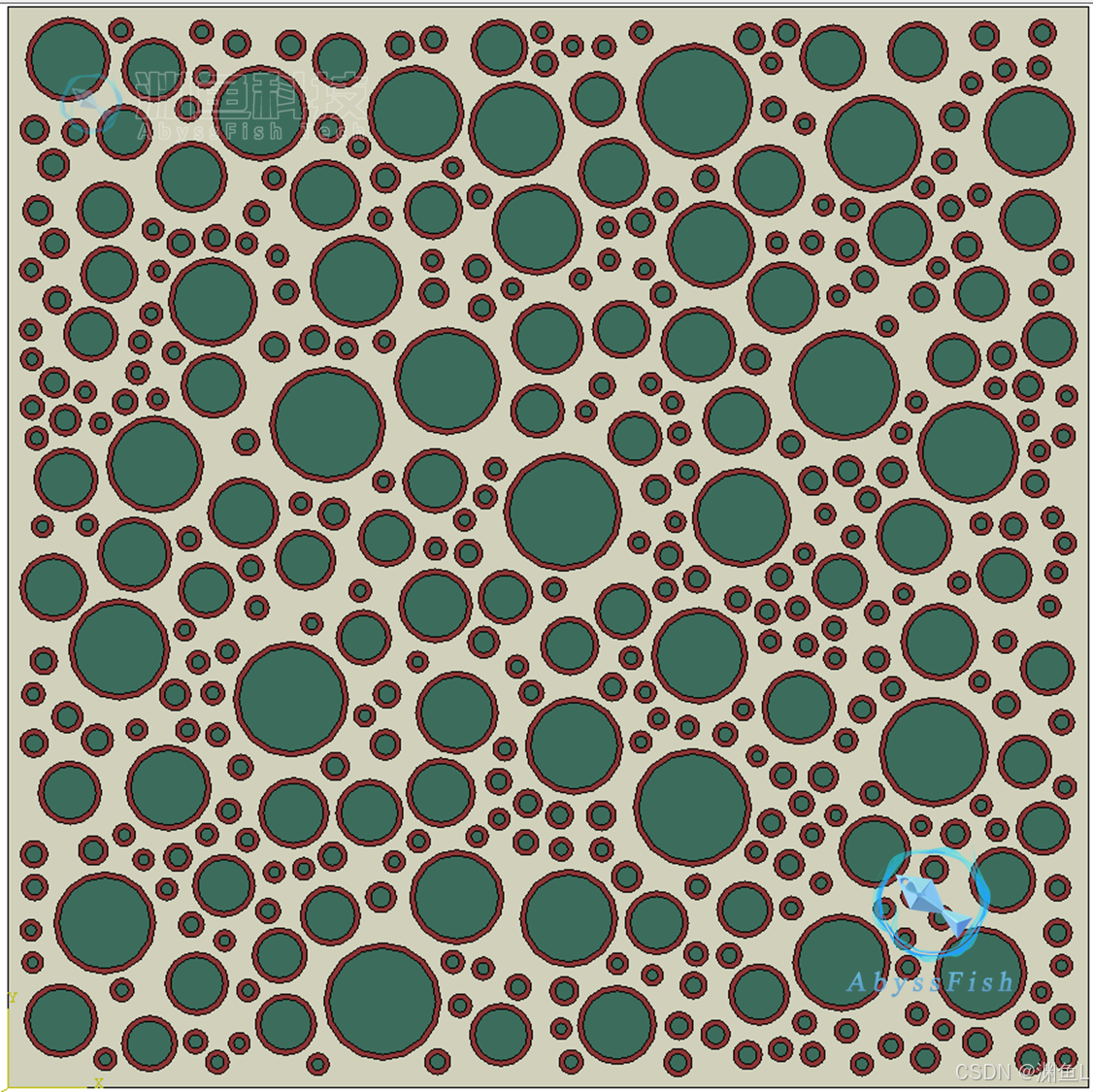

在Abaqus CAE软件内，采用AbyssFish RandomAggregate V3.2插件建立圆形粗骨料、实体界面过渡区、水泥砂浆三部件混凝土细观模型。

对各部件进行材料截面的指派，其中水泥砂浆部分采用CDP模型；界面过渡区采用弱化的砂浆模型；骨料部分不考虑其损伤破坏。

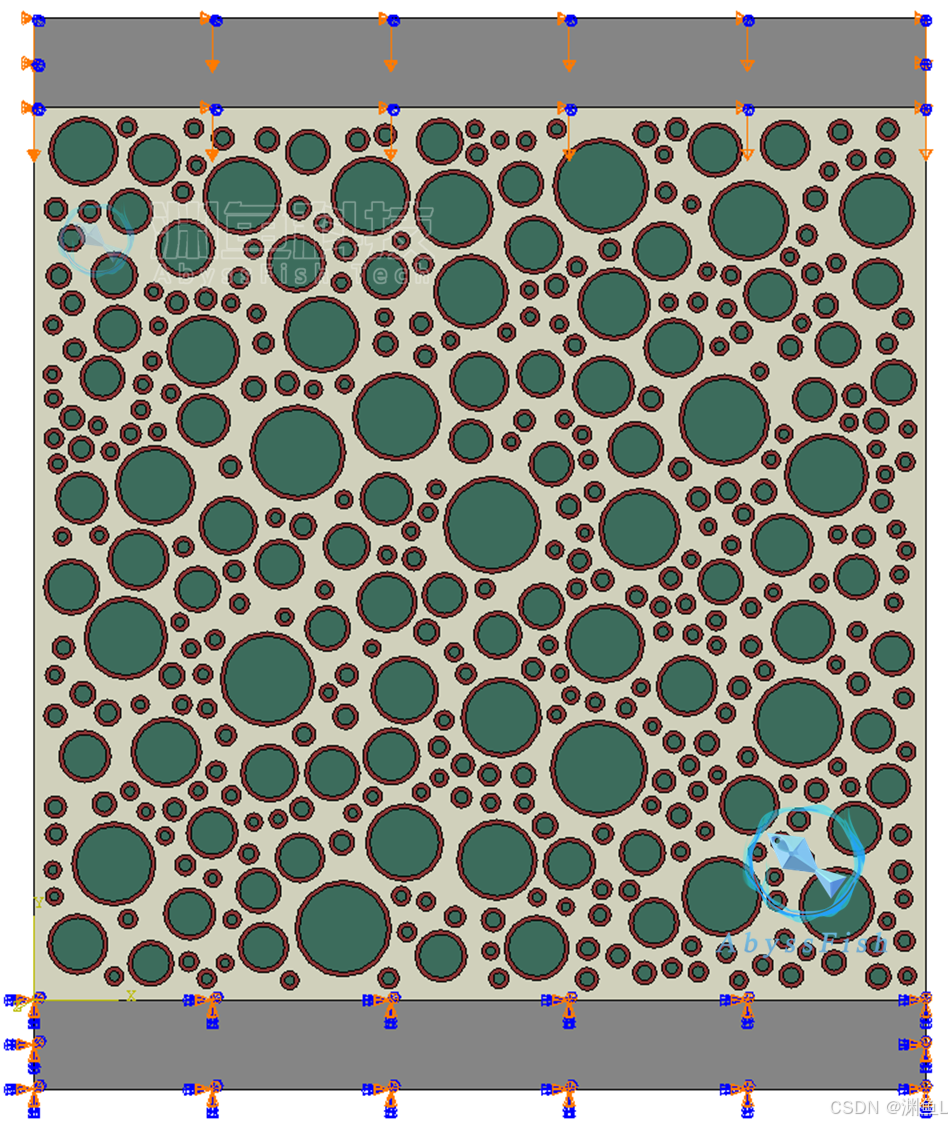

为模拟模型的轴压状态，新建长方形部件作为压力机的钢制压板，设置压板与混凝土试件间的接触，并将下侧压板固定，上侧压板添加竖直向下的位移。

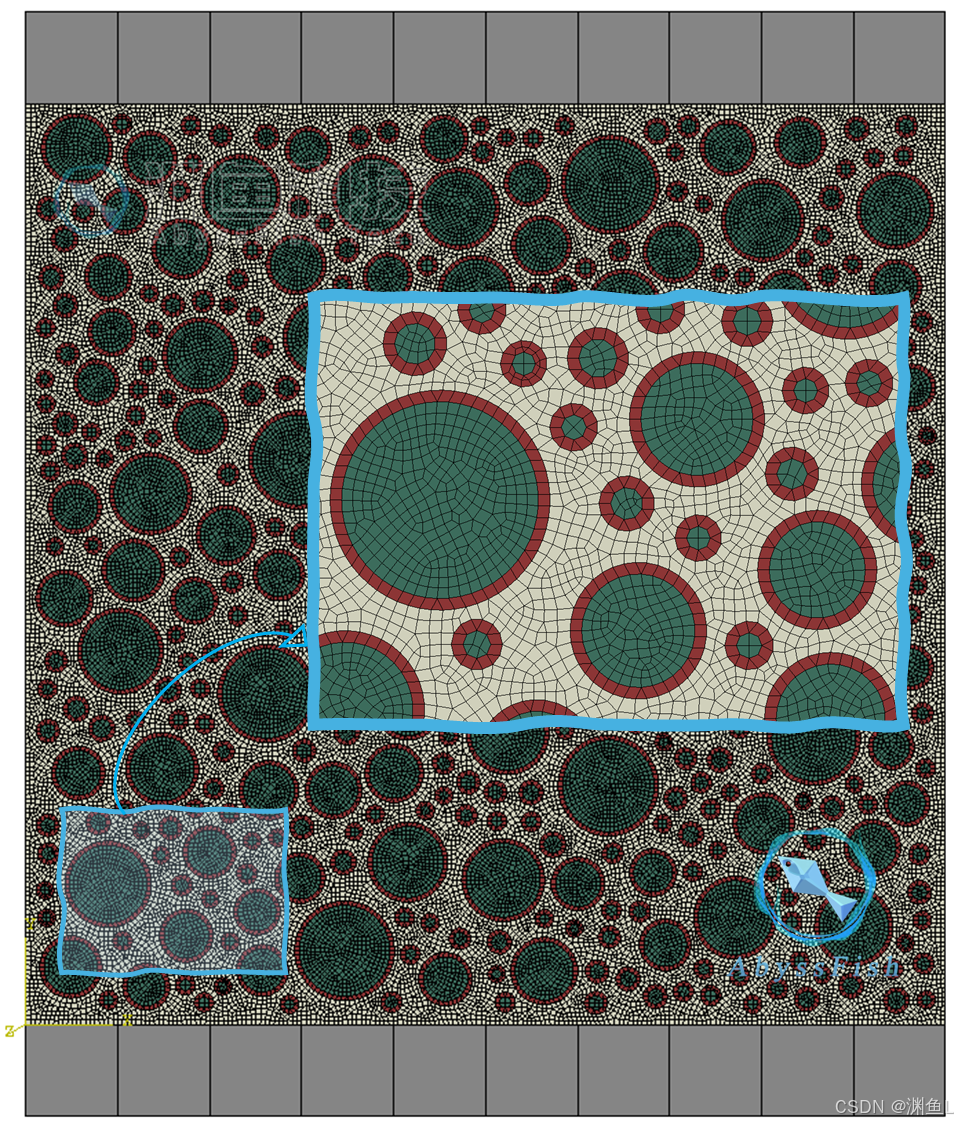

对模型进行网格划分。

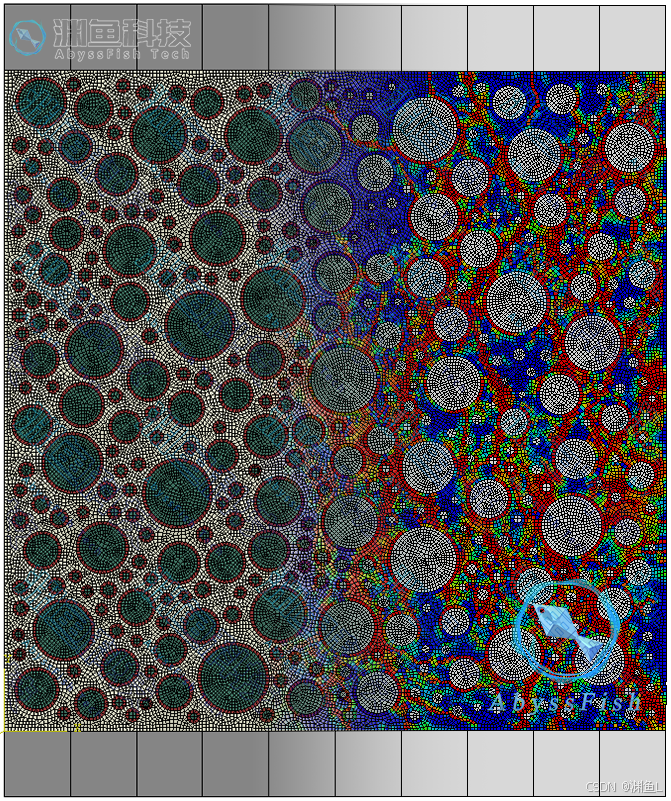

创建作业提交分析并查看结果。
