实验：跨域VPN-OptionC方式-方案二

配置思路
        基础配置：各接口IP地址、环回口IP地址

        IGP配置：各AS内环回口IP地址互通

        MPLS配置：PE和ASBR之间配置MPLS LDP，建立LSP隧道

        BGP基础配置：PE和ASBR之间建立IBGP邻居；ASBR之间建立EBGP邻居

        VPN配置：PE配置VPN实例，并同CE建立EBGP邻居

        IGP引入:将对端PE和RR环回口地址引入到IGP中

        MP-BGP：PE和RR，RR和RR之间建立VPNv4邻居，传递vpnv4时下一跳不变

        标签交换：PE、RR使能标签交换；ASBR和ASBR之间配置标签策略;ASBR之间触发为BGP路由分发标签



配置步骤

步骤一：基础配置（略）、IGP配置（略）、MPLS配置（略）、BGP基础（略） VPN配置（略）

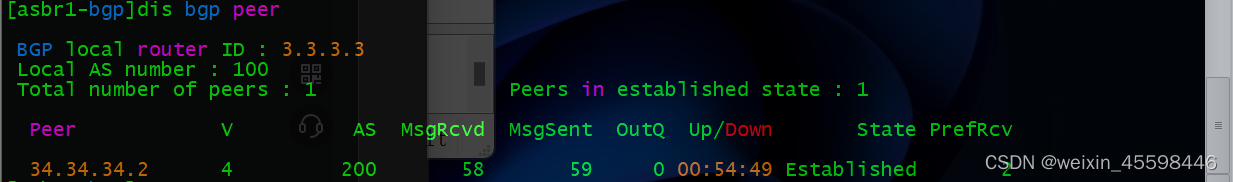

完成后检查PE设备上有私网路由，并且同反射器RR1建立vpnv4邻居；同ASBR建立LSP通道方案二是通过ASBR映入到IGP中再由LDP分发标签，所以此拓扑中ASBR和P设备可以不用同反射器建立BGP邻居



 步骤二：ASBR上将对端PE和RR环回口地址引入到IGP中

ASBR1

bgp 100
        network 1.1.1.1 255.255.255.255
        network 7.7.7.7 255.255.255.255

ip ip-prefix 68 index 10 permit 6.6.6.6 32
ip ip-prefix 68 index 20 permit 8.8.8.8 32

route-policy 68 permit node 10
         if-match ip-prefix 68

ospf 100
         import-route bgp route-policy 68

ASBR2

bgp 200
        network 6.6.6.6 255.255.255.255
        network 8.8.8.8 255.255.255.255
ip ip-prefix 17 index 10 permit 1.1.1.1 32
ip ip-prefix 17 index 20 permit 7.7.7.7 32
route-policy 17 permit node 10
        if-match ip-prefix 17

isis 200
        import-route bgp route-policy 17

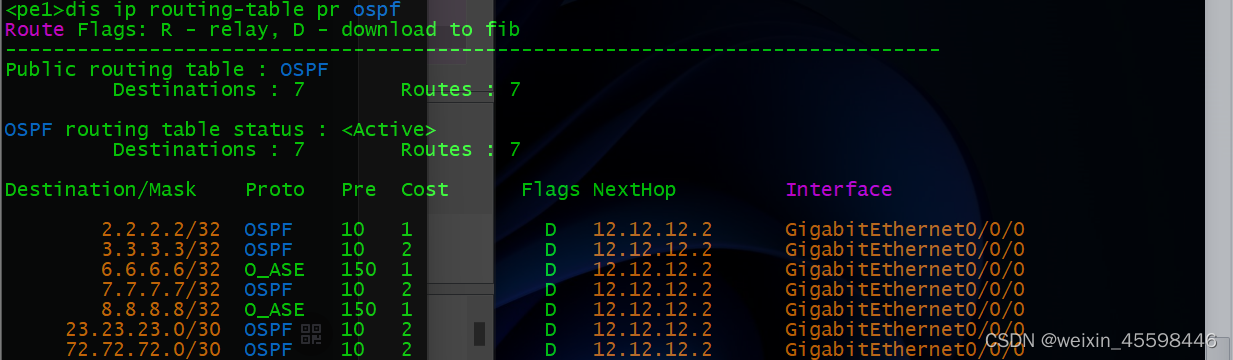

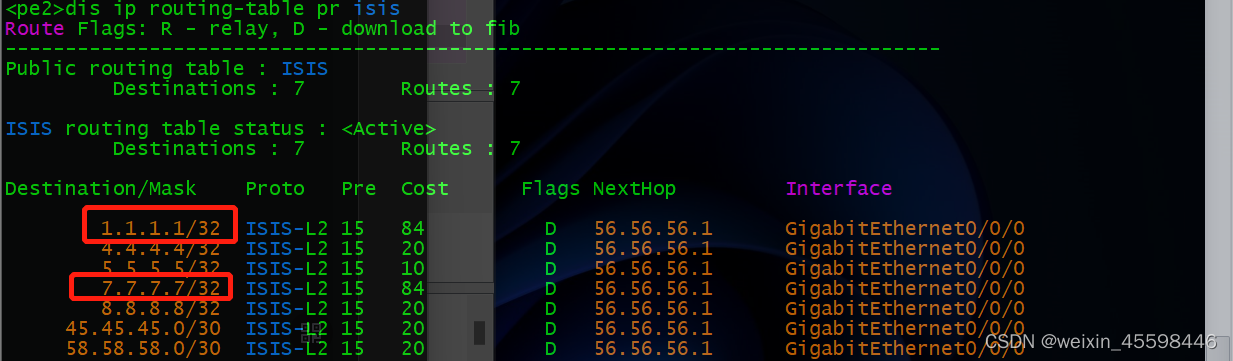

查看PE设备已经能够从IGP协议获取对端反射器和PE的环回口路由

步骤三：MP-BGP：PE和RR，RR和RR之间建立VPNv4邻居

PE1

bgp 100
 ipv4-family vpnv4
  peer 7.7.7.7 enable

PE1

bgp 200
 ipv4-family vpnv4
  peer 8.8.8.8 enable

RR1
bgp 100
        peer 8.8.8.8 as-number 200
        peer 8.8.8.8 ebgp-max-hop 10
        peer 8.8.8.8 connect-interface LoopBack0
 ipv4-family vpnv4
          undo policy vpn-target
          peer 1.1.1.1 enable
          peer 1.1.1.1 reflect-client
          peer 1.1.1.1 next-hop-invariable
          peer 8.8.8.8 enable
          peer 8.8.8.8 next-hop-invariable

RR2
bgp 200
         peer 7.7.7.7 as-number 100
         peer 7.7.7.7 ebgp-max-hop 10
         peer 7.7.7.7 connect-interface LoopBack0
 ipv4-family vpnv4
          undo policy vpn-target
          peer 6.6.6.6 enable
          peer 6.6.6.6 reflect-client
          peer 6.6.6.6 next-hop-invariable
          peer 7.7.7.7 enable
          peer 7.7.7.7 next-hop-invariable

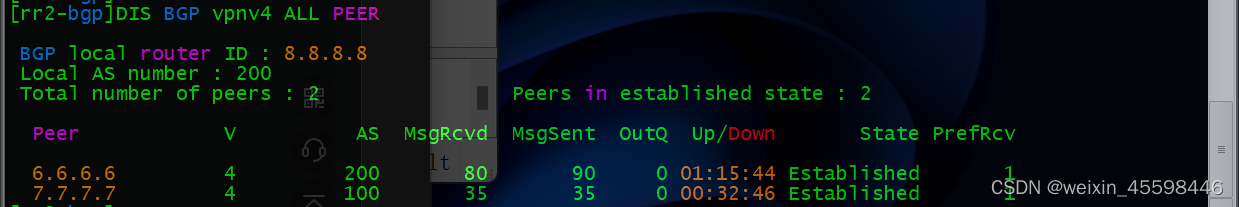

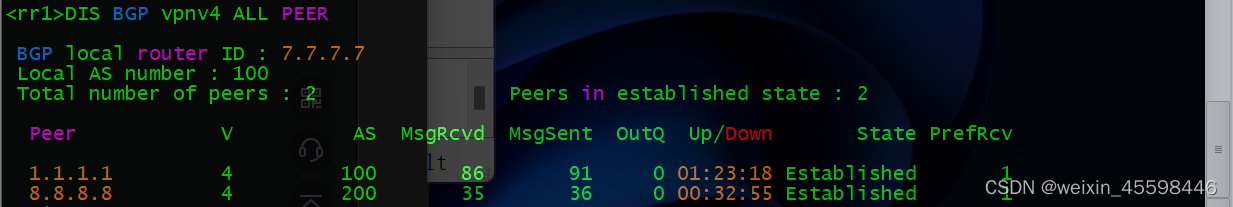

完成后在反射器上查看反射器已经同PE和对端RR建立MP-BGP邻居，并且状态正常

步骤四：配置数据传递中的标签交换

[pe1-bgp]
bgp 100
  peer 7.7.7.7 label-route-capability

[pe2-bgp]
bgp 200
  peer 8.8.8.8 label-route-capability

 [rr1-bgp]
bgp 100
  peer 1.1.1.1 label-route-capability
  peer 8.8.8.8 label-route-capability

[rr2-bgp]
bgp 200
  peer 6.6.6.6 label-route-capability
  peer 7.7.7.7 label-route-capability

[asbr1-bgp]
bgp 100
  peer 34.34.34.2 route-policy 111 export
  peer 34.34.34.2 label-route-capability

[asbr2-bgp]
bgp 200
  peer 34.34.34.1 route-policy 111 export
  peer 34.34.34.1 label-route-capability

ASBR1和ASBR2相同配置，配置为BGP路由分发标签和策略

mpls
        lsp-trigger bgp-label-route

route-policy 111 permit node 10
        apply mpls-label

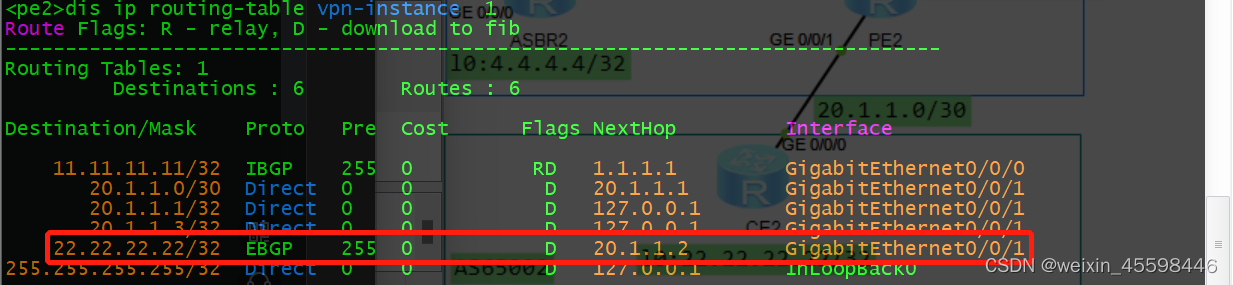

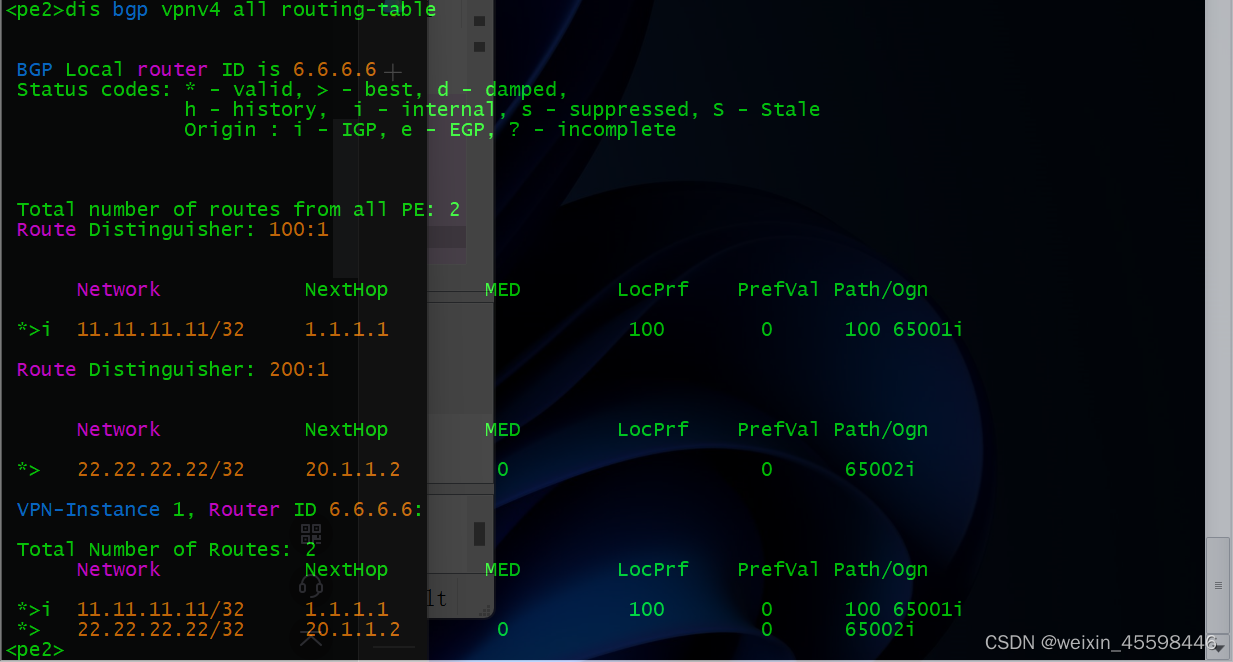

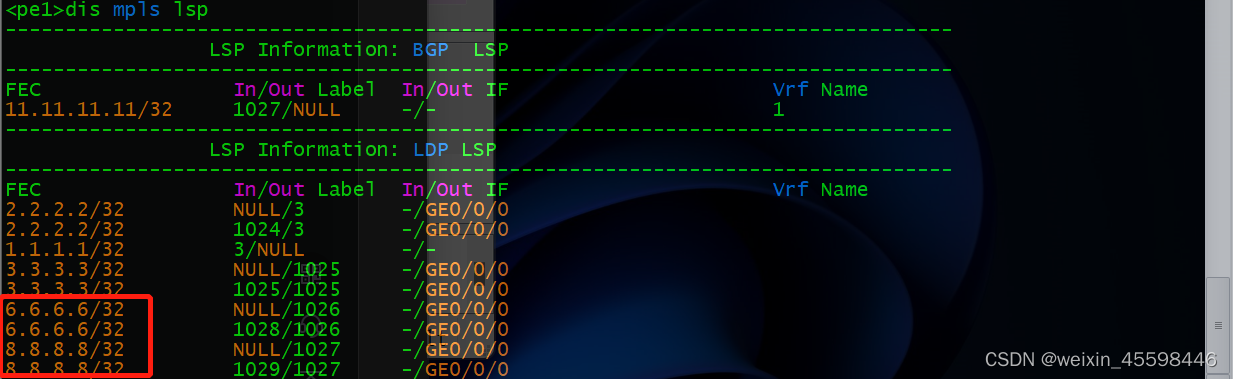

完成后PE上查看能够同对端PE和RR建立LSP通道，并且PE能够获取到对端PE传递vpnv4私网路由测试私网通信正常

报文转发时标签传递过程

1、CE1访问CE2，查找路由表转发；

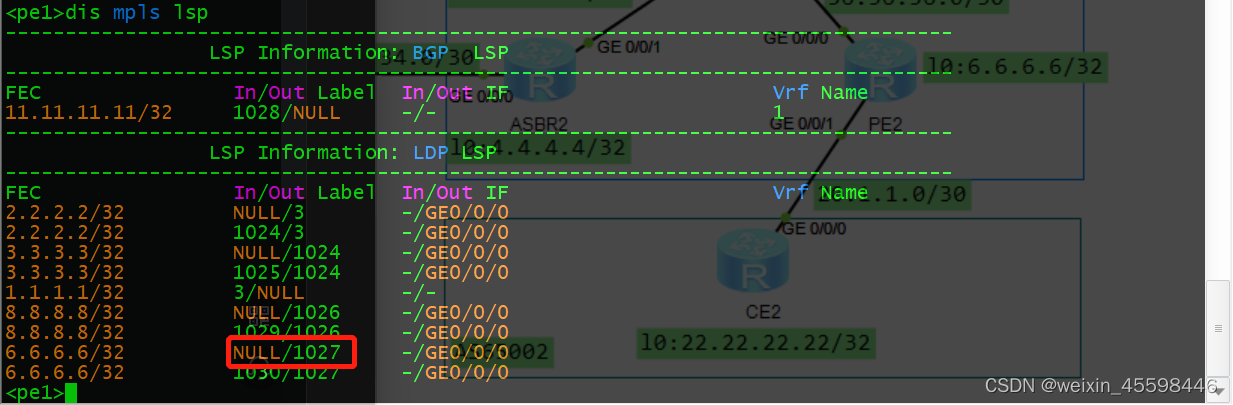

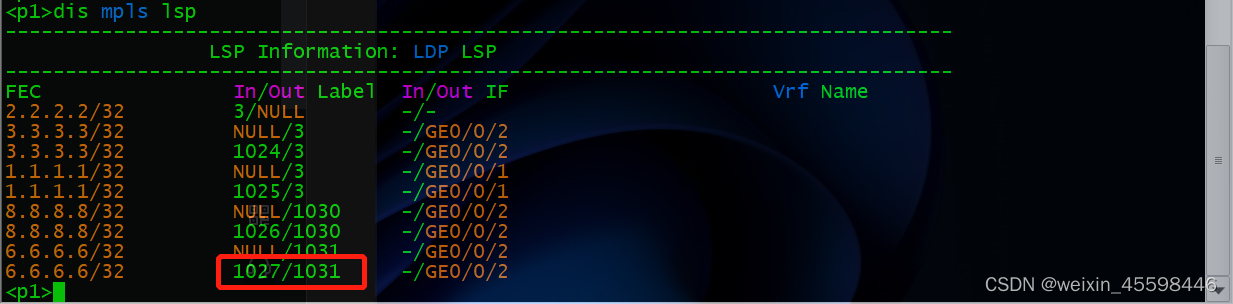

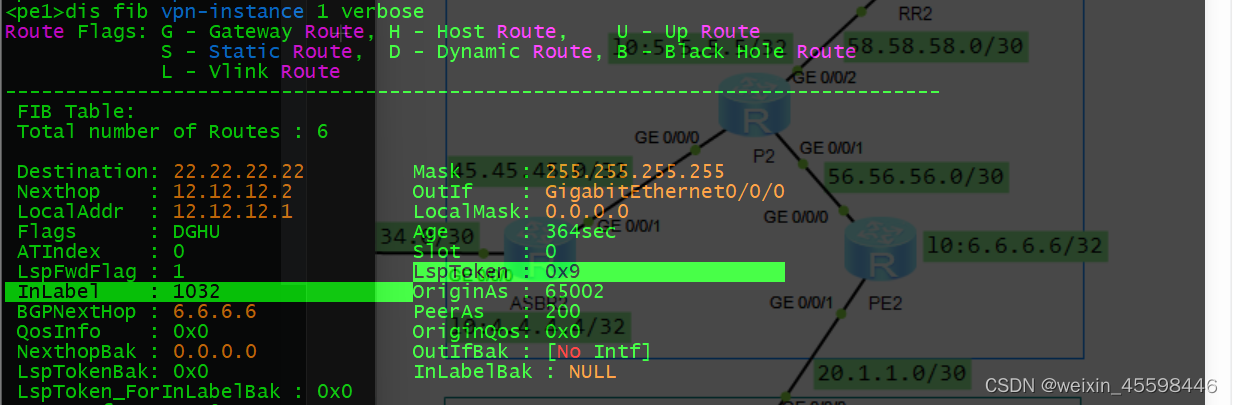

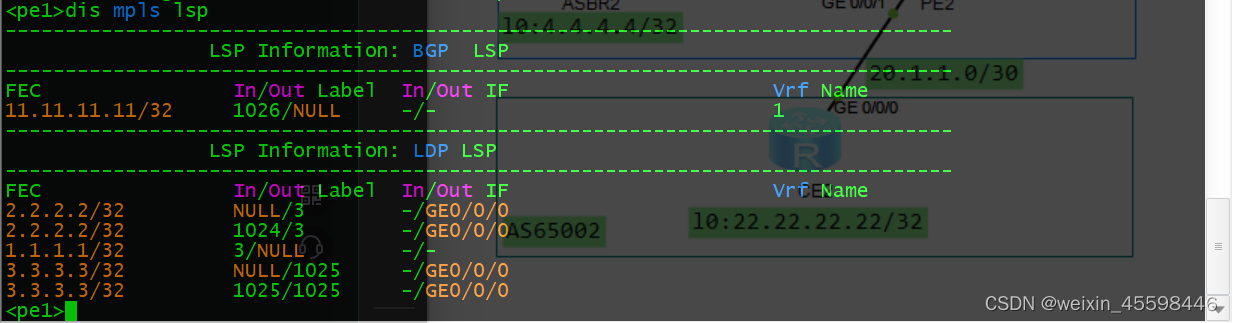

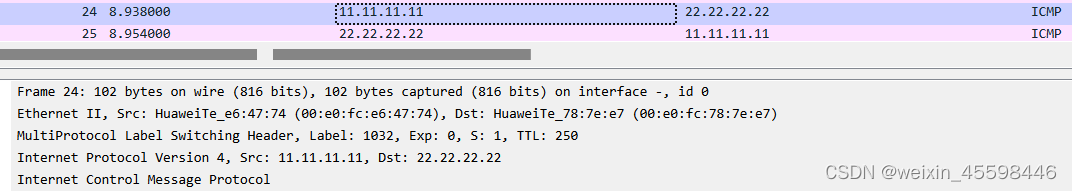

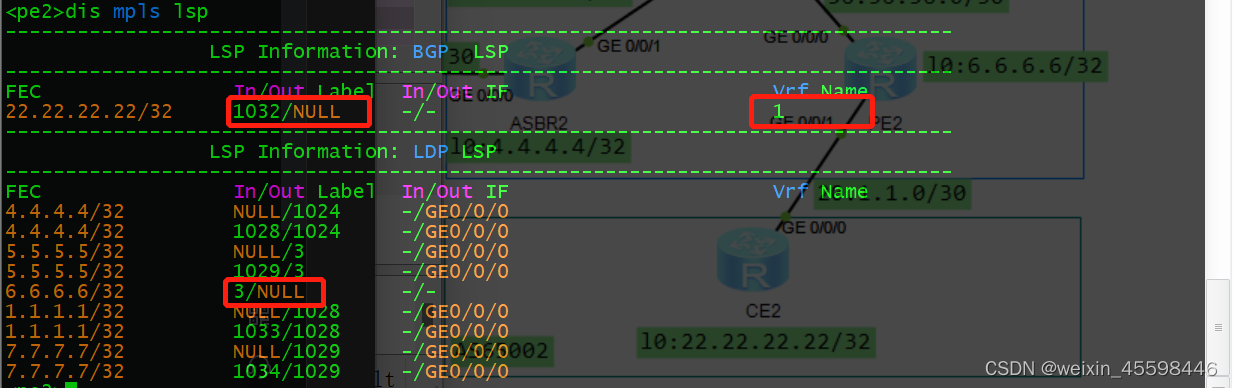

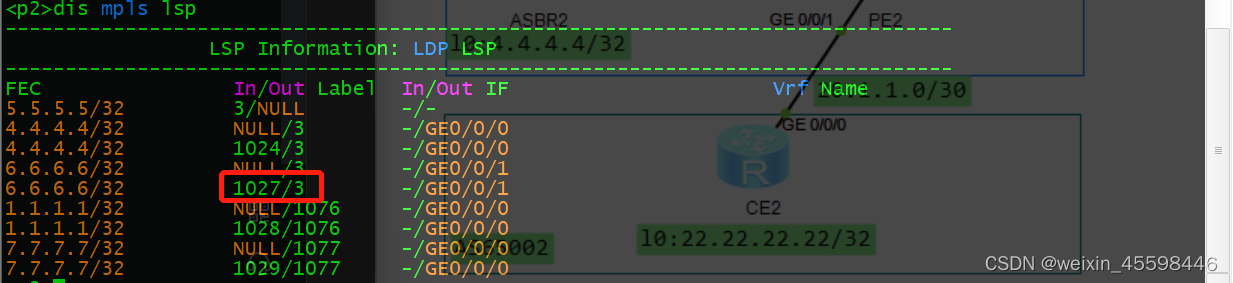

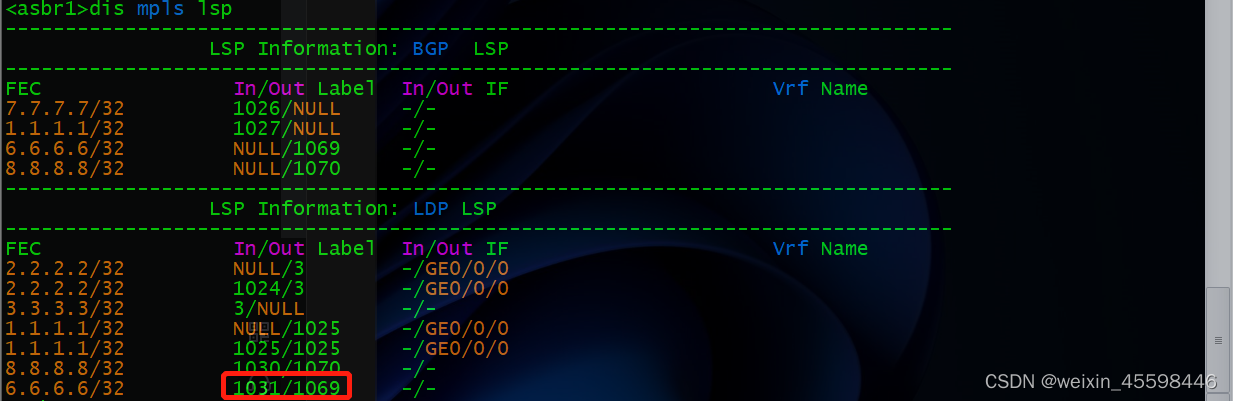

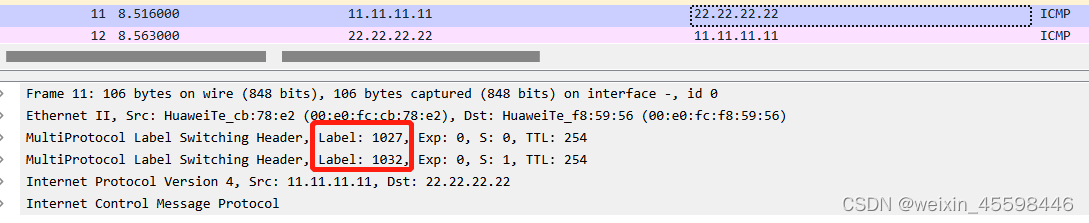

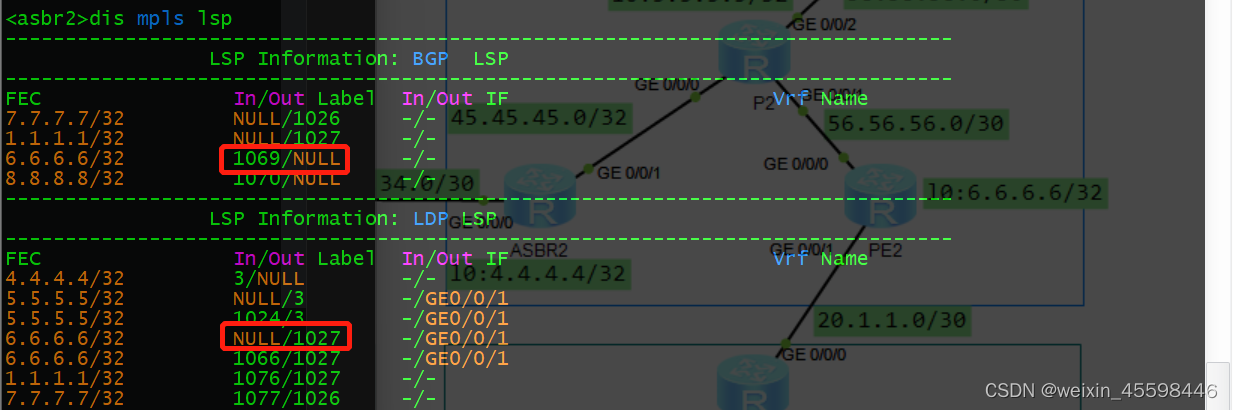

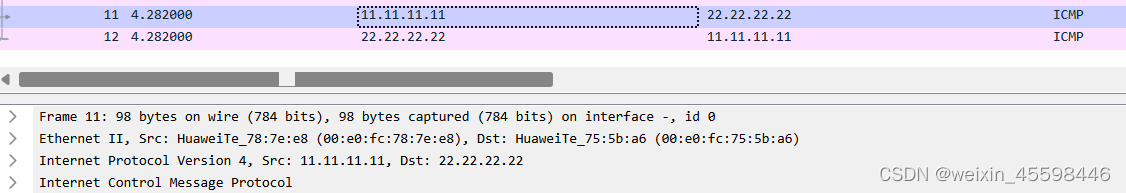

2、PE1从VPN实例1接受数据查找VPN实例转发路由表，tunnelID不为0则添加对应私网标签1032；添加下一跳6.6.6.6 的LDP标签3、P1查标签转发表，将1027替换为1031转发4、ASBR1查找标签转发表，将LDP标签1031替换BGP标签1069转发5、ASBR2查标签转发表，剥离BGP标签，添加LDP标签1027转发6、P2根据标签转发表，剥离LDP标签转发7、PE2查标签表后剥离标签，安装VPN实例路由表转发，流量反方向传递时类似

 学习中欢迎大家讨论和指导！
