ULCL功能--5GC

1. 功能说明

对于ipv4，ipv6或者ipv4/v6 PDU session，SMF可以决定为PDU session插入ULCL(上行分流器)数据转发路径，ULCL是UPF支持根据SMF提供的流匹配规则进行转移分流的功能。ULCL的插入或者删除是SMF通过N4口下发给支持该功能UPF的，SMF可以在PDU session建立时或者建立后以自己配置的规则决定插入ULCL UPF，SMF可以为一个PDU session会话插入多个ULCL UPF。

UE始终使用同一个ipv4，ipv6或者ipv4/v6地址，UE对于ULCL插入和删除无感。

ULCL插入后，一个PDU session通过不同的PSA锚点接入同一个DN网络使用同一个UE IP地址，需要不同的PSA UPF对于同一ip地址做路由。

ULCL对上行流能转发到不同的PSA UPF，对于下行流能merge一起通过N3下发UE，ULCL UPF根据流匹配规则进行路由分流。

支持ULCL UPF和SMF具备如下功能要求：

• ULCL UPF支持根据SMF控制的流量统计做计费上报
• ULCL UPF支持给LI合法监听接口做流量复制
• SMF需支持从不同PSA获取同一session的流量统计进行计费
• 当ULCL之间存在N9转发时，session-AMBR生效执行在源ULCL UPF
• ULCL支持同时作为ULCL UPF和PSA UPF根据SMF下发的规则，既ULCL与锚点合一UPF功能。

一个PDU session存在多个ULCL UPF时，只能有一个UPF作为N3连接RAN的UPF，除非N3 relocation时。

从功能不难看出，ULCL功能属于5G边缘计算MEC功能集的一部分。

2. 网络架构

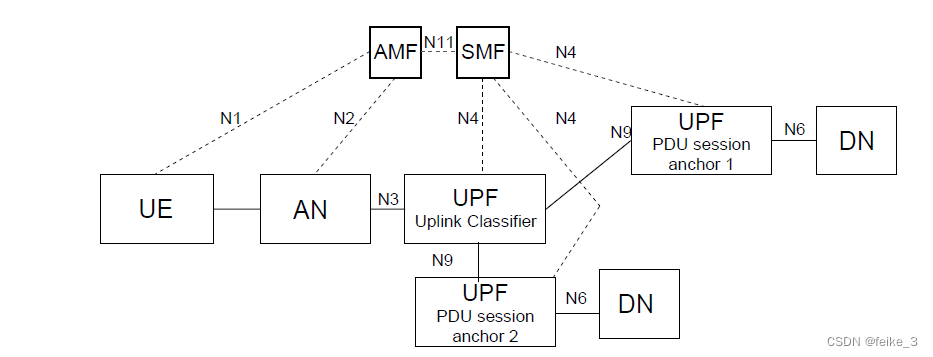

PDU session ULCL插入网络架构图：

3. ULCL信令流程：

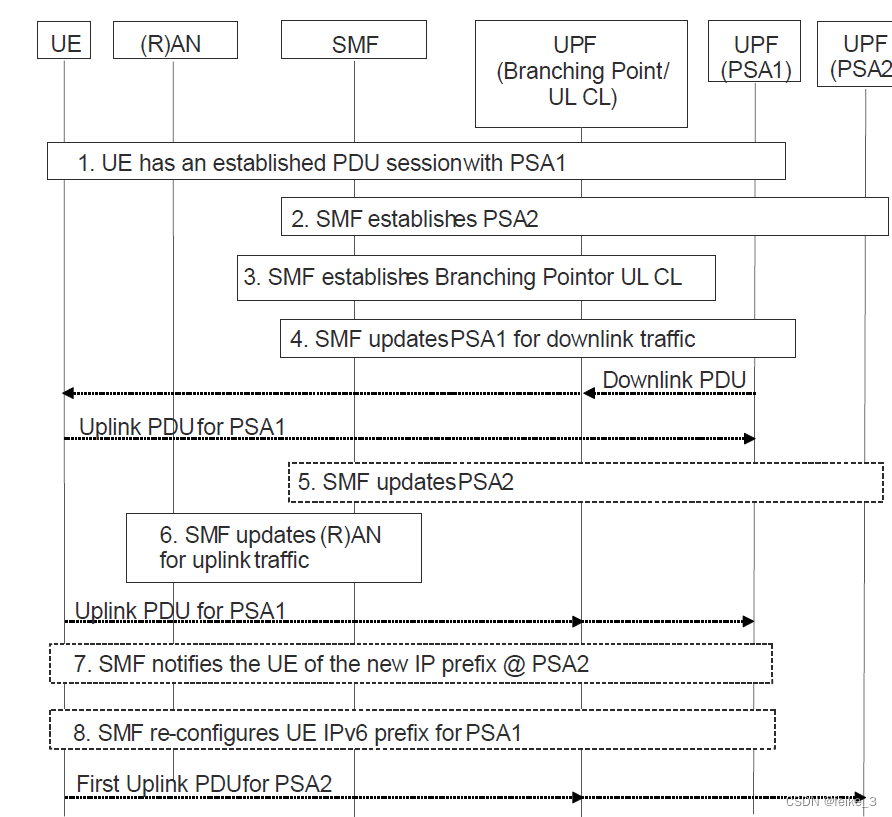

-ULCL插入流程

由于UE的移动或者流检测，SMF决定为PDU session增加PSA UPF并插入ULCL UPF，这个图包含IPv6 multi-homing PDU Session场景，该场景咱们暂不关注。

1. UE已建立PDU session和PSA1

2. 由于UE位置的移动，或者流规则的探测，SMF决定为PDU session增加一个PSA2通过N4接口

3. SMF通过N4接口为PDU session插入ULCL UPF，给ULCL UPF下发上行转发规则，包括PSA1和PSA2的CN Tunnel Info以及下行AN Tunnel Info。SMF还会提供分流过滤器给ULCL作为上行分流PSA1,PSA2的依据。

4. SMF通过N4口将UL CL CN Tunnel Info更新给PSA1
   如果PSA1和ULCL合一，step4可跳过

5. SMF通过N4口将UL CL CN Tunnel Info更新给PSA2
   如果PSA2和ULCL合一，step5可跳过

6. SMF通过N11和N2更新RAN新的CN Tunnel Info（ULCL ），如果RAN和新插入ULCL之间存在UPF，SMF通过N4将ULCL CN Tunnel Info更新给UPF代替N11和N2的更新。

7. step 7/8是IPv6 multi-homing流程，ULCL暂时不关注

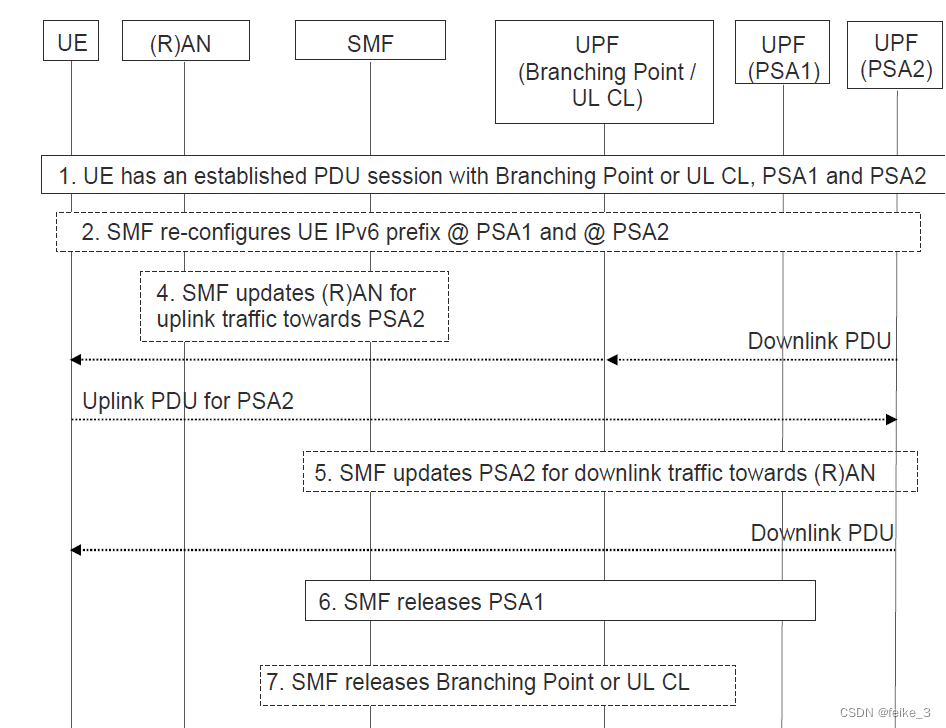

-ULCL删除流程：

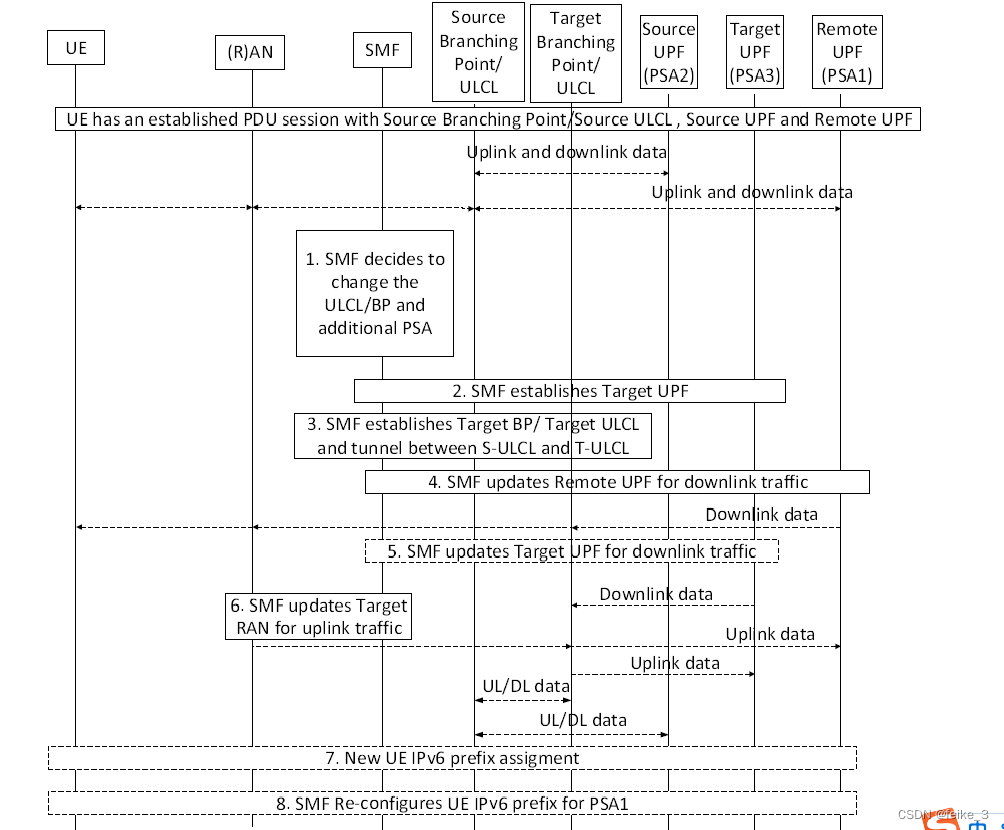

-ULCL更新流程：
