软件工程~数据字典例子解释

软件工程~数据字典（个人理解）

数据字典：关于数据的信息的集合，也就是对数据流图中包含的所有元素的定义的集合。

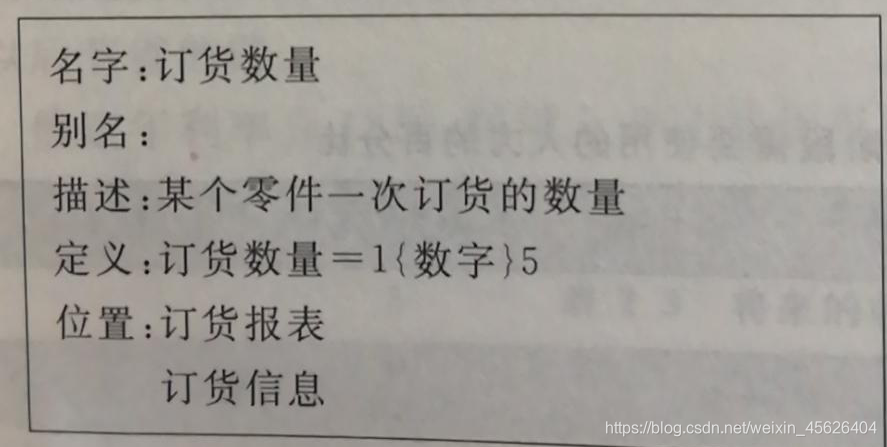

• 如果开发小型软件系统时暂时没有数据字典的处理程序，建议使用卡片形式书写数据字典，这里先看一个实例

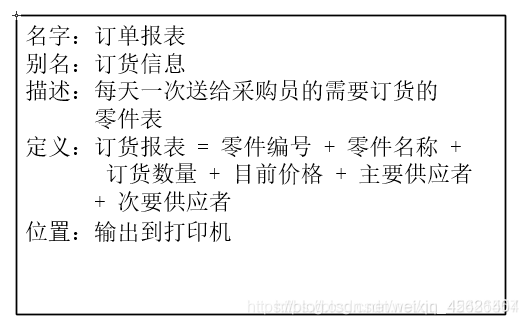

这种数据字典卡片主要包含：名字、别名、描述、定位、位置。

别名	对于同样的数据，不同用户或者分析员使用不同名字
描述	详细的含义
定位	是由什么组成的
位置	他最终存在在哪里，一张表还是输出到打印机 还是其他的

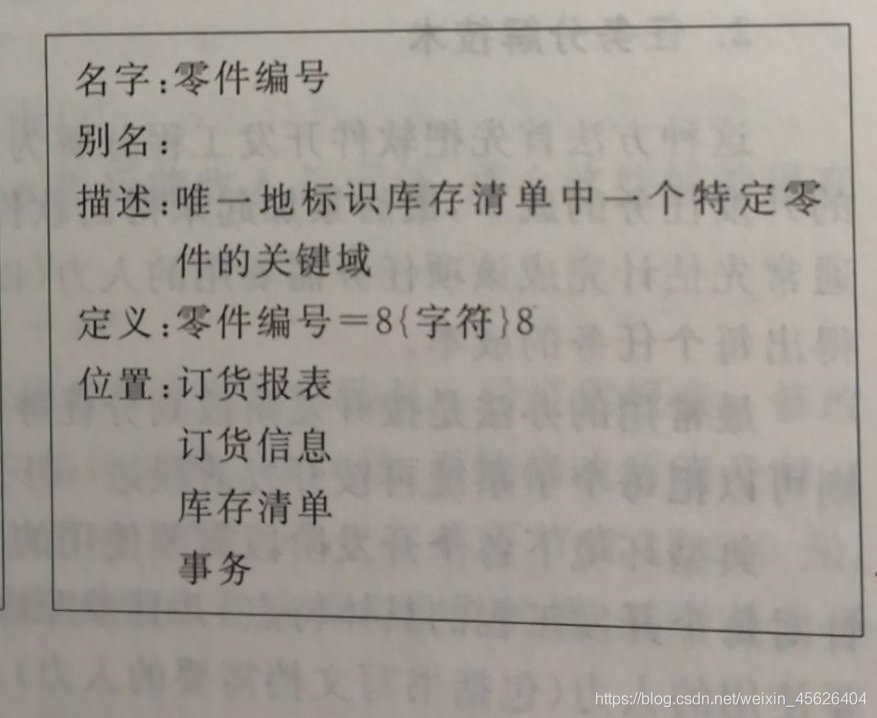

这里面的8{字符}8是什么意思呢？

• 数据元素组成数据的方式只有3种基本类型
  （1）顺序：以确定次序连接两个或多个分量
  （2）选择：从两个或多个可能的元素中选取一个
  （3）重复：把确定的分量重复零次或多次
  可以使用上述3种关系算符定义数据字典中的任何条目，虽然可以使用自然语言描述由数据元素组成数据的关系，但是为了更加清晰简洁，建议采用以下符号。

	意思
=	等价于或定义为
+	和
[ ]	选择，通常包含多个分量，分量间用"|"隔开
{ }	重复
( )	可选

接下来我们来做两道题目，从中我们可以熟悉他们的使用方法

• eg1：某宾馆的电话服务如下：可以拨分机号和外线号。分机号从7201到7209；拨外线需要先按9，然后是市话号码或长话号码；长话号码是由区号和市话号码组成的；区号是44、55中任意一个号码；市话号码是由局号和分局号组成的；局号可以是455、466、888、552中任意一个号码；分局号是长度为4的数字串。请写出在数据字典中，电话号码的数据条目的定义及组成。

  电话号码 = [分机号|外线号]

  分机号 = [7201 | 7202 | 7203 | 7204 | 7205 | 7206 | 7207 | 7208 | 7209]

  外线号 = 9+[市话号码|长话号码|]

  长话号码 = 区号 + 市话号码

  区号 = [44 | 55 ]

  市话号码 = 局号 + 分局号

  局号 = [455|466|888|552]

  分局号 =4{数字}4

  数字 =[0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 ]

• eg2：北京某高校可用的电话号码有以下几种分类：校内电话由4位数字组成，第一位数字不是0；校外的电话又分为本市电话和外地电话两类，拨校外电话需先拨0，若是本市电话则借着拨8位数字（第一位不是0），若是外地电话则再拨3位区码再拨8位电话（第一位不是0）

  用定义数据的办法定义上述电话号码：

  电话号码 = [校内电话 | 校外电话]

  校内电话 = 非零数字 + 3位数字

  校外电话 = [本市号码 | 外地号码]

  本市号码 = 数字0 + 8位数字

  外地号码 = 数字0 + 3位数字 + 8位数字

  非零数字 = [1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9]

  数字0 = 0

  3位数字 = 3 {数字}3

  8位数字 = 非零数字 +=7位数字

  7位数字 = 7{数字}7

  数字 = [0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 ]

3{数字}3 与 1{数字}3之间的差别在于，第一个的意思是固定长度为3的数字串，第二个是长度为1到3这个范围内的数字串

登记注册
名字： 登记注册
别名： 入住登记
描述： 管理员登记入住客户信息
定义： 登记注册=客户姓名+性别+年龄+房号+订餐密码+证件类型+证件号码+详细地址+电话+入住时间+入住天数+离店时间
位置： 开房登记表

浏览选购
名字： 浏览选购
别名： 客户点餐
描述： 客户选购菜品并将其加入餐车
定义： 浏览选购=菜名+价格+数量
位置： 点餐订单表

• 这个别名不一定要写，这个位置其实是根据你的其他方面，数据流图得来的，现在因为这是单独讲一个数据字典，所以你可以理解就行，上面的所有内容也是基于我自己的理解，如果有任何不对的地方，可以评论我会及时修改，主要是将多个例子进行一个汇总方便大家进行了解。
