VMware虚拟机NAT网络模式下的内网结构

1. 介绍

这里关心的是虚拟机在NAT网络模式下与主机的内网结构是怎样的，而不关心虚拟机如何通过宿主机访问外部网络，在这里可以解决虚拟机与主机间的通信问题。需要注意，下面信息是本人查阅一定资料和通过所学知识进行合理推断，并未深入研究，只作为本人在研究虚拟机内网结构所做的一点笔记，如有错误，望指正。以下全部基于NAT网络模式，主机模式也适用。

2. 内网拓扑结构

在安装VMware后，会在宿主机中添加两个网络适配器，分别为V1和V8，

这两个网络适配器是属于宿主机的，是当宿主机与虚拟机通信时使用，即与虚拟机通信的数据包会通过该适配器发送和接收。其中V1在主机模式下使用，V8在NAT模式下。虚拟机系统本身就是一个完整的OS，含有自己的网络适配器，这需要到虚拟机系统上查看。这样虚拟机和主机各自拥有自己的适配器，两台主机如何通信就回到了计算机网络的知识了。

1. 配置ip地址信息，包含主机ip地址，网关ip等，这里建议使用内网ip段，同时需要保证两个适配器ip是在同一个网络下；
2. 配置好后就可以进行通信了，通过ping对方ip地址进行测试；

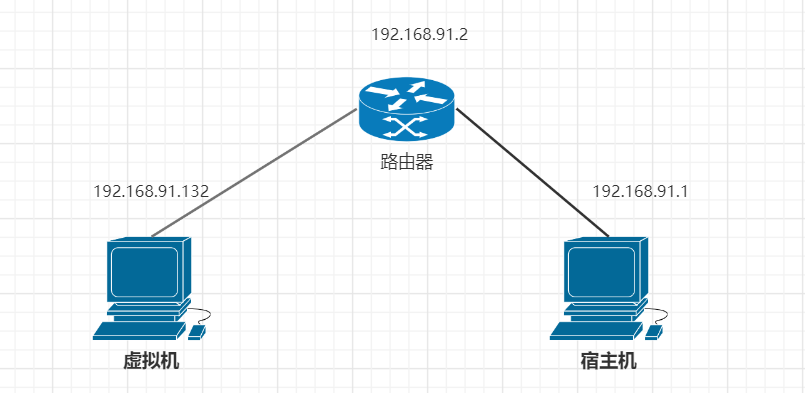

配置完的网络拓扑图如下：

tips： VMware包含了DHCP服务器，可以为虚拟适配器分配ip地址，故在ip地址配置时可以选择自动获取。
还需知道安装VMware后会自动生成两个服务器

1. 路由器，即默认网关；
2. dhcp服务器，用于自动分配ip地址；

这两个服务器VMware会自动安装和配置相应的ip地址，即网关ip和dhcp的ip地址是固定的，我们在配置适配器ip地址信息时这两个不能随意修改；知道这两个ip地址可以通过宿主机选择自动分配ip地址，然后查看详细信息得知。如下所示

3. 测试

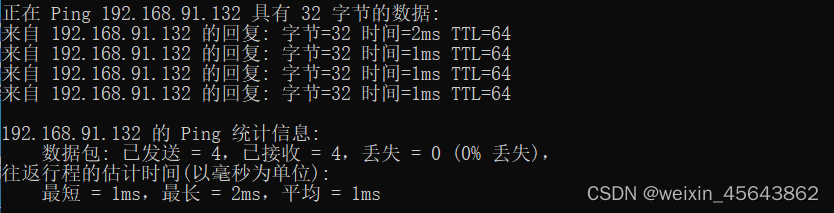

3.1 宿主机ping虚拟机

可以通信

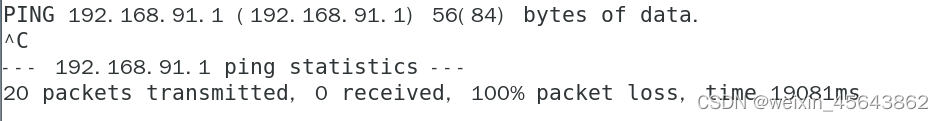

3.2 虚拟机ping宿主机

不能通信

4. 结论和一些小问题

由测试可知主机能ping虚拟机而虚拟机不能与宿主机通信，这是不是代表网络不通呢？其实并不是的，我们明白了网络拓扑图后要相信我们的网络知识，这两台主机一定可以通信的。
我们要知道网络通信的数据包被适配器接受后并开始处理，首先会先经过防火墙，由防火墙的安全策略决定该数据包是否放行并进行后续处理。无法ping通对方主要是被防火墙拦截了，我们可以直接关闭防火墙或增加防火窗的规则来放行该ip地址即可。

5. 问题和解决方案

5.1 无法ping通对方

1. 检查两者ip地址是否在同一网络下
2. 网关ip是否有效，可以通过上述查找方法指定有效网关，两者指定同一网关ip
3. 查看防火墙策略，可以先关闭一者防火墙看ping的通不，如果可以，则是被防火墙拦截了
4. 待续。。

tips： 一般宿主机访问虚拟机为主，可以将虚拟机的ip地址手动配置，防止动态改变。
