Solidworks模型转换 .exe可执行文件（针对仅展示的模型）

Solidwork模型转 .exe可执行文件（针对免打开、仅浏览展示的模型）

一、前言

        在工程和制造领域，SolidWorks是一款广泛使用的3D CAD设计软件。通常情况下，我们创建的SolidWorks模型需要用SolidWorks软件打开才能查看。然而，在某些情况下，例如向没有安装SolidWorks软件的人展示模型时，我们需要将模型转换成可执行文件（.exe），以便他们无需安装任何软件即可查看模型。要将SolidWorks模型转换为.exe可执行文件，我们可以使用SolidWorks的“eDrawings”功能。（Win10 Pro；SolidWorks2015）

二、开始

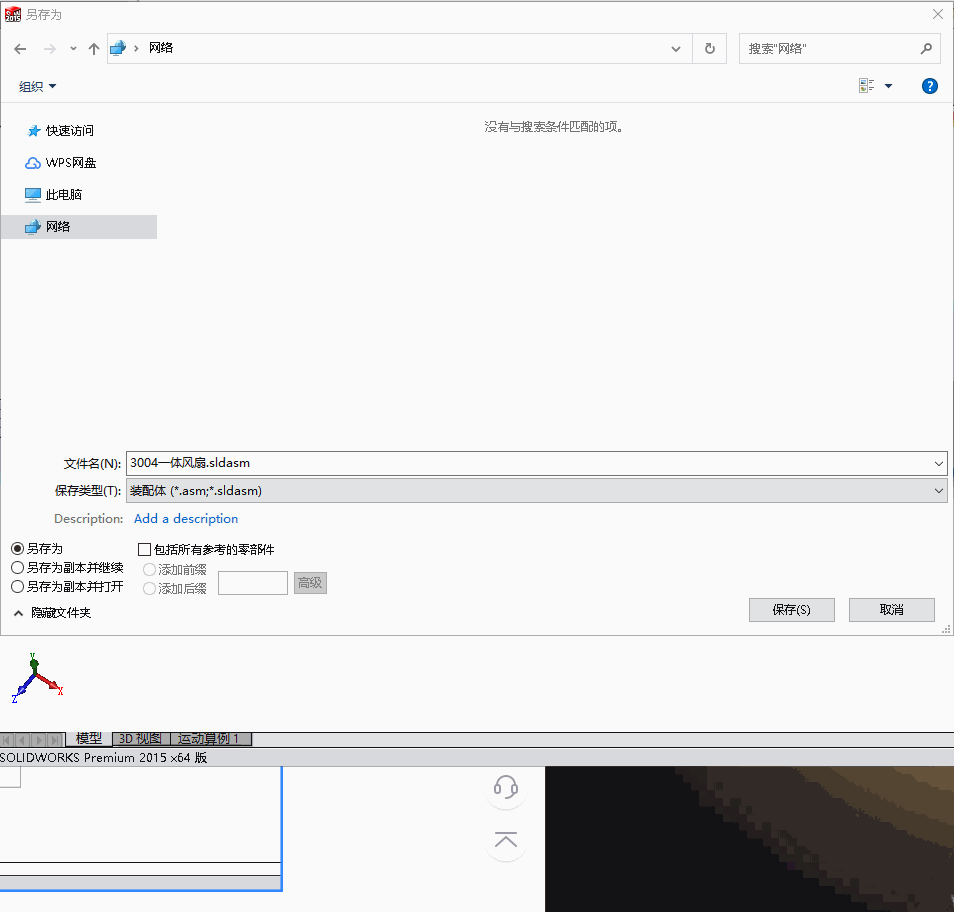

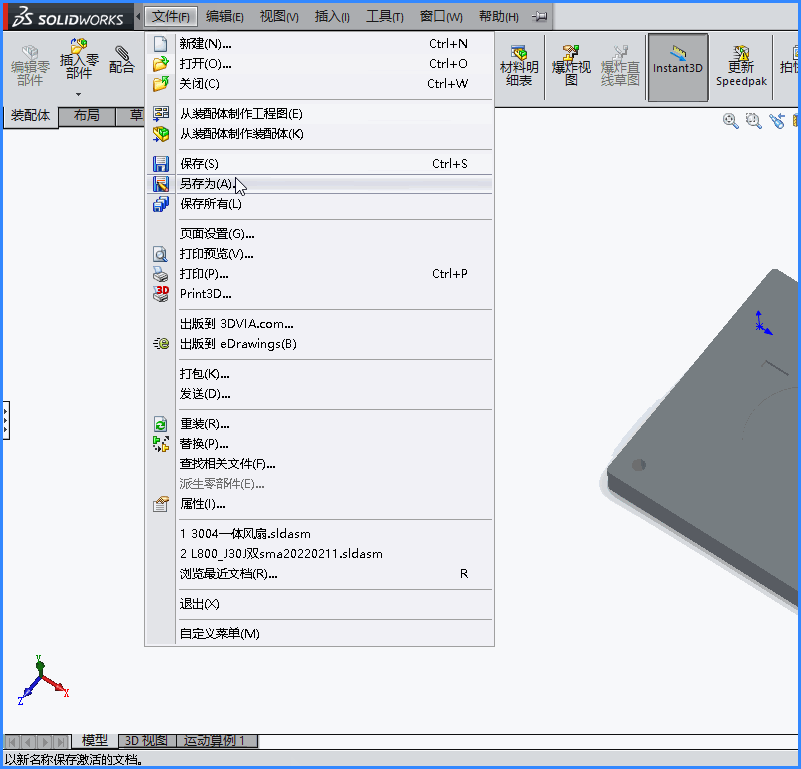

首先找到目标文件，我用的.stp的文件导入打开后，另存为.sldasm （装配图）

.sldasm ——装配图。是把多个零件部分合成一个整体的模型。

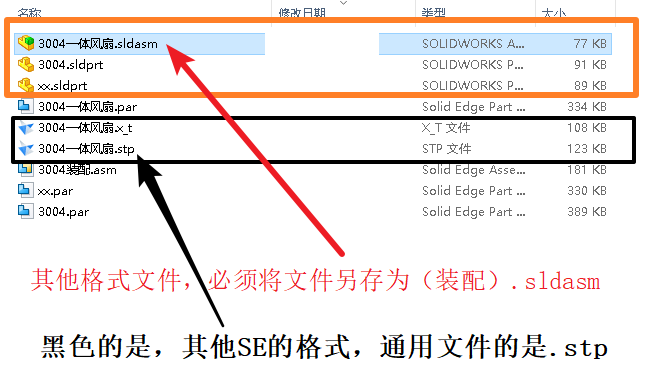

.sldport——零件部分图，就是单个零件的模型。（红色部分为Solidworks的模型文件）

三、生成到"eDrawings"

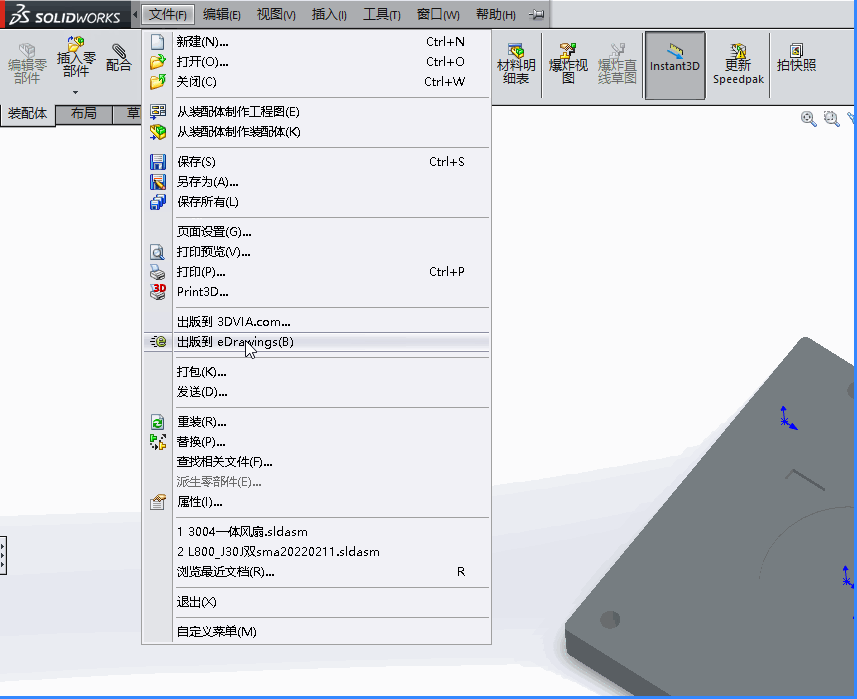

3.1.出版到"eDrawings"。会弹出注册等字样，直接“跳过”

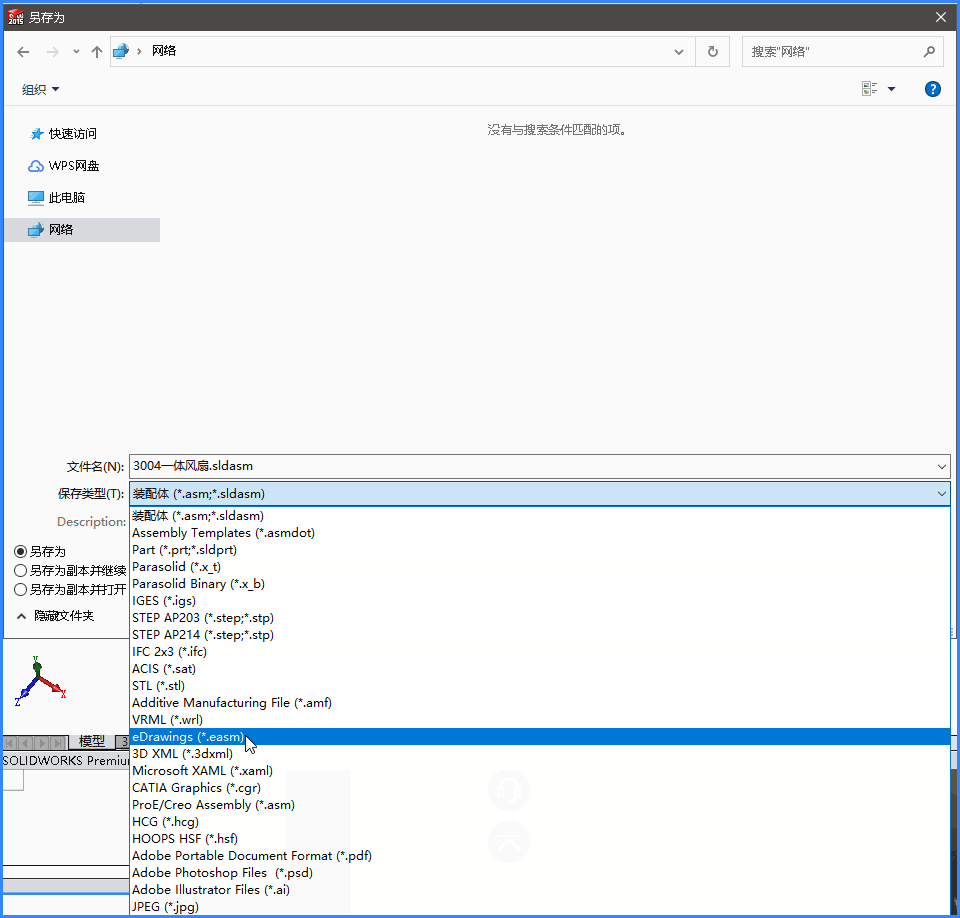

3.2.另存为”eDrawings（.easm）”

四、eDrawings无法测量（解决方法）

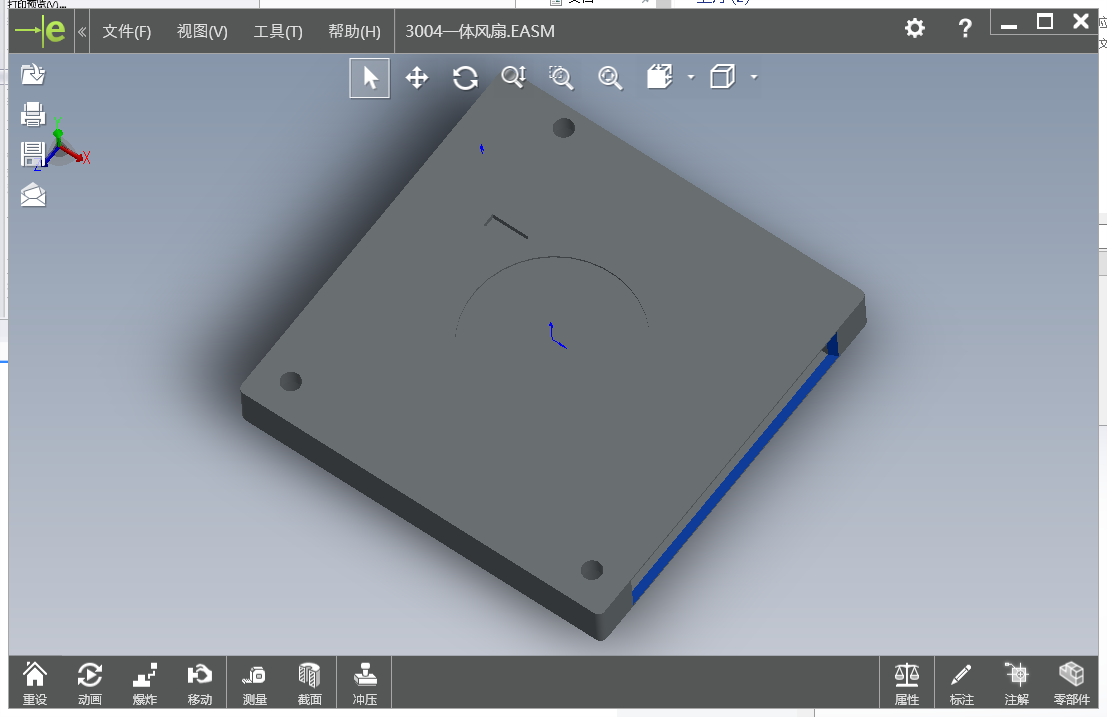

4.1.（可以测量）eDrawings页面；

4.2.（无法测量）有时，会遇到无法测量的情况

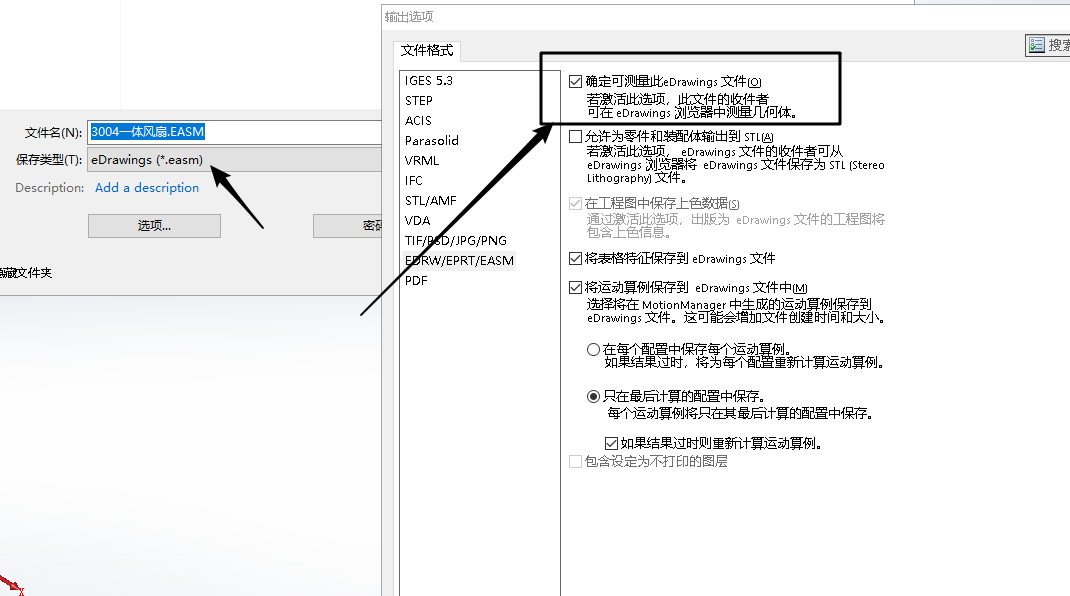

4.3.解决方法：在生成或是另存为的时候，勾选可以测量

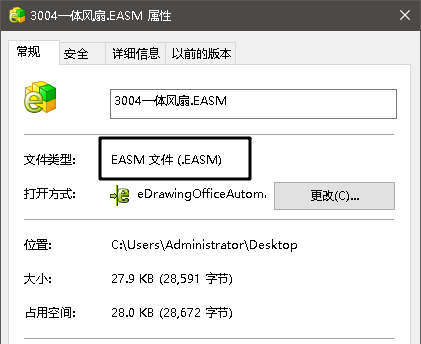

以上即可生成“.EASM”文件，安装了SolidWorks配套软件，双击，即可查看打开。

---

---

五、Solidworks模型转 .exe可执行文件步骤

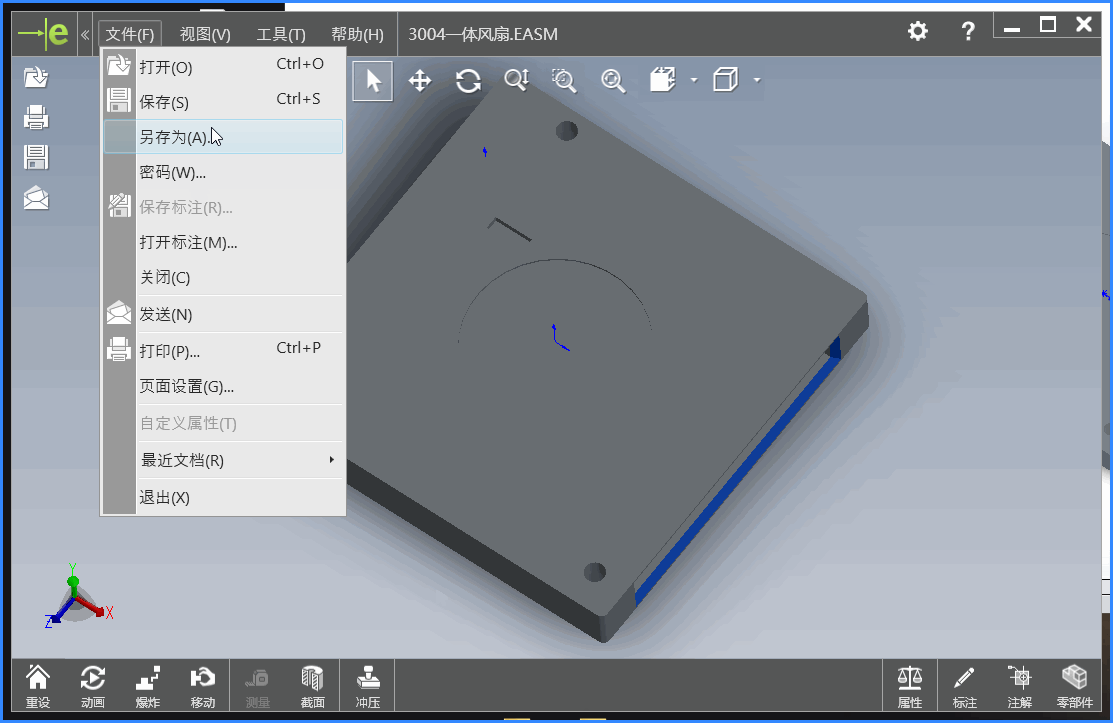

5.1.打开已经保存的“.EASM”，文件，即可浏览。单击-文件-另存为：

eDrawings 64 位可执行文件 (*.exe)

如图，双击运行，即可！

参考官方：启用测量的文件 - 2023 - eDrawings 帮助https://help.solidworks.com/2023/Chinese-simplified/edrawings/c_Measure_Enabled_Files.htm

---
