关于Proteus的非门（反相器）RC震荡不起震

最新推荐文章于 2025-02-18 12:55:36 发布

Ikh

最新推荐文章于 2025-02-18 12:55:36 发布

阅读量1.5k

点赞数

文章标签： 1024程序员节

本文链接：https://blog.csdn.net/weixin_45701508/article/details/134021065

版权

文章讨论了在Proteus中，非门RC震荡电路无法自启动的问题，通过添加一个按键进行初始化操作后才能产生波形。解决方法是在器件搜索中添加按钮，模拟用户按下后松开的行为以触发震荡器的起振。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

文章目录

- 概要

概要

Proteus仿真非门rc震荡
没有波形没有起振

Proteus仿真非门rc震荡要加一个按键按下进行初始化状态后就能起振了

在器件搜索 button 即可添加按键
开始仿真后按下后松开

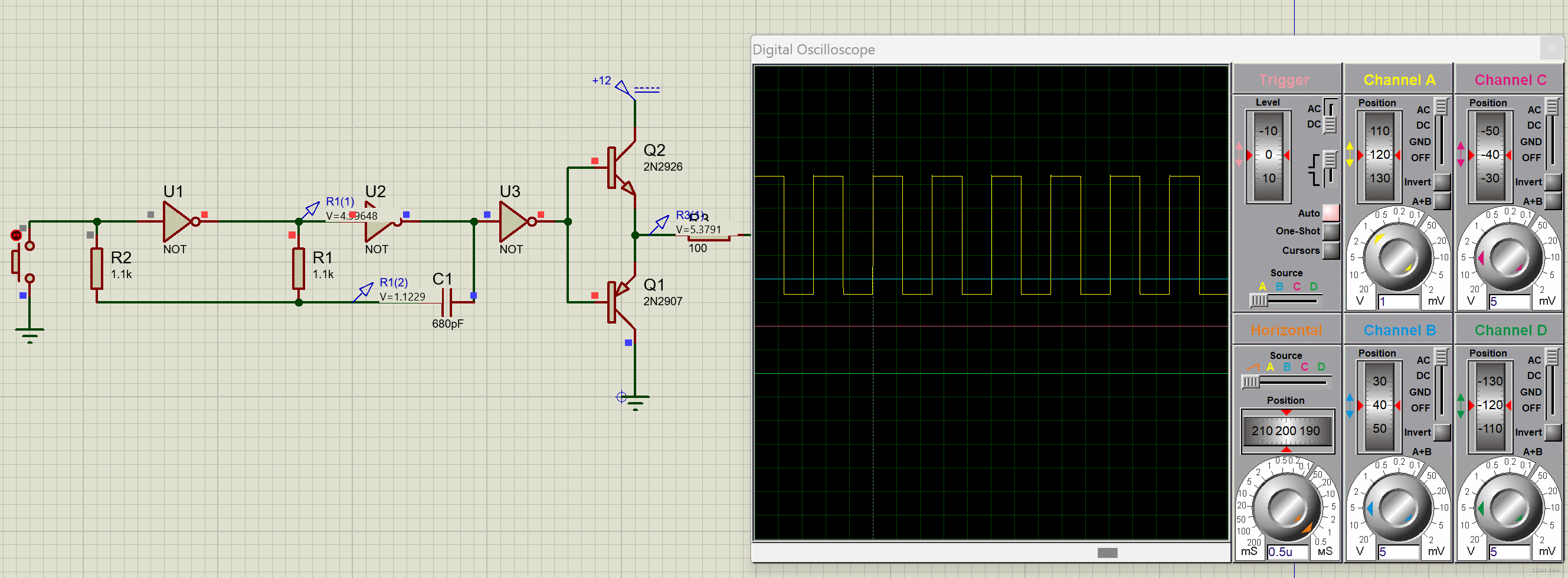

如图
