实验八、数码管显示实验

1、实验目的

学习“七段共阴极数码管”显示的基本原理；
掌握通过并行接口芯片控制多个数码管显示的方法。

2、实验内容

用一片8255接口芯片的A口和B口分别连接数码管段码接口（ABCDEFG Dp）和位码接口（X1~X6）。编写程序实现以下两种显示方式：

使六位数码管从右到左逐位显示移动的数字 0 到 9，即数字 0 从最右端移动到最左端，数字 1 从最右端移动到最左端，….，数字 9 从最右端移动到最左端，循环上述过程；
使六位数码管从左到右显示稳定的数字“123456”。

3、实验原理

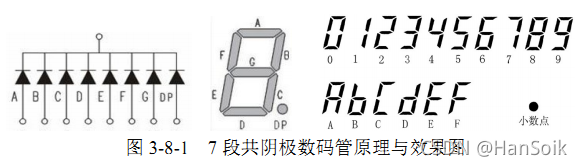

7段共阴极数码管的原理图及显示效果如图 3-8-1 所示，其中包含组成字符的 7个笔画A ~ G 以及一个小数点 Dp。7段共阴极数码管显示 0 ~9，A ~ F，其编码依次为： 3FH，06H，5BH，4FH，66H，6DH，7DH，07H，7FH，6FH，77H，7CH，39H，5EH，79H，71H。当显示小数点“.”时在当前编码上置最高位为1（80H）。熄灭可用编码 00H，或置位选信号无效。

数码管

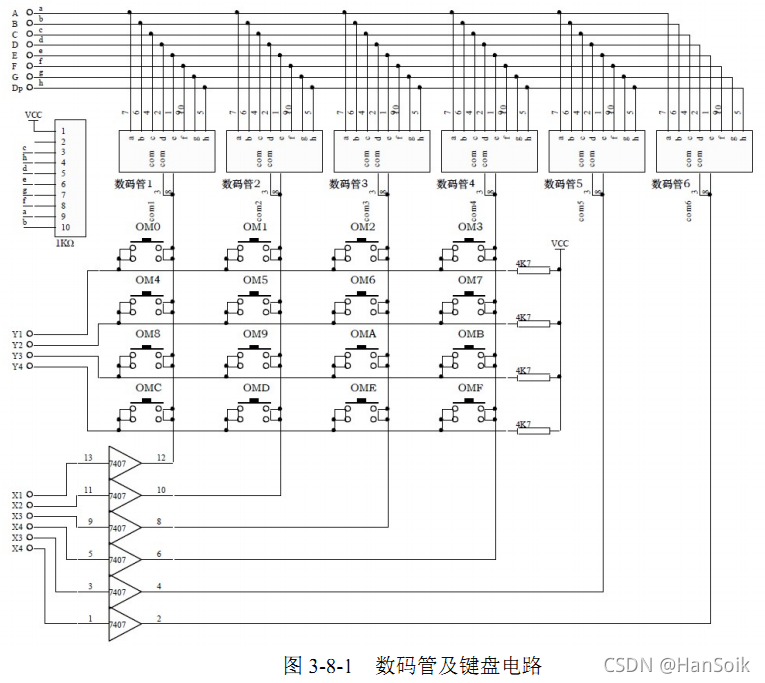

六位数码管的电路以及外部接口如图 3-9-1 所示。可通过位选信号（X1~X6）来选择点亮特定的数码管，并通过输入段码（ABCDEFG Dp）来显示特定数字。对于同时显示多位数字时，可对位码进行扫描。

电路图

4、实验记录

位选信号：机器上一共有6个数码管，通过X1 ~ X6端口可以选择让段选信号输出到哪些数码管中。从电路图中可以知道，X1 ~ X6端口输出1的时候是不选择，输出0的时候是选择。
段选信号：数码管中一共有8段LED灯，通过输入8位二进制数码选择控制让对应的LED灯亮灭。输入1控制亮，输入0控制灭。
显示问题：每次选择另一个数码管控制常亮之后，原来已经亮的数码管就会被熄灭，原因是其位选信号被置0，而另一个数码管的位选信号被置高。所以要把位选6个数码管写在一个6次循环里，并外置一个死循环来让6个数码管都能常亮。
实验1：循环移位显示0到9

A8255 EQU 0640H		;8255的端口A的地址
B8255 EQU 0642H		;8255的端口B的地址
C8255 EQU 0644H		;8255的端口C的地址
M8255 EQU 0646H		;8255的控制地址
DATA SEGMENT
TAB:
	DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH
DATA ENDS
CODE SEGMENT
	ASSUME CS:CODE,DS:DATA
START:
	MOV AX,DATA
	MOV DS,AX		;这两行可以将DATA的数据导入使用
	MOV DX,M8255
	MOV AL,80H
	OUT DX,AL		;设置8255的控制方式为ABC端口都输出
	LEA BX,TAB		;存放TAB的首地址
	MOV SI,00H		;地址偏移量
MAIN:
	MOV AL,11011111B	;位选码初始设置，选最右端的数码管
	MOV CX,06H			;设置LOOP循环次数为6次
M1:
	MOV DX,A8255
	OUT DX,AL			;通过8255先输出位选码
	SHR AL,1			;将位选码右移一位
	OR AL,11000000B		;由于右移缺位补零，需要手动将0修改成1

	PUSH AX				;保存AX的值
	MOV DX,B8255
	MOV AL,[BX+SI]		;TAB首地址+地址偏移量
	OUT DX,AL			;通过8255输出段选码
	POP AX				;取出保存的AX的值

	CALL DELAY		;需要一个延迟
	LOOP M1			;LOOP循环，返回M1标签位

	INC SI			;地址偏移量自增，将会选择下一个数字的段选码
	CMP SI,0AH		;检测偏移量是否越界
	JNE M1F			;没有越界则跳转
	MOV SI,00H		;越界则置零
M1F:
	JMP MAIN

DELAY:			;一个肉眼可见的延迟，大概3/10秒左右
	PUSH BX
	PUSH CX
	MOV BX, 0003H
	DEL2: MOV CX, 0FFFFH
	DEL3: LOOP DEL3
		DEC BX
	JNZ DEL2
	POP CX
	POP BX
	RET
CODE ENDS
	END START

实验2：稳定显示数字1 ~ 6（由于部分代码重复，这里只记录重要代码）

	LEA BX,TAB			;存放TAB的首地址
MAIN2:
	MOV AL,11011111B	;位选码初始设置
	MOV SI,00H			;地址偏移量
	MOV CX,06H			;设置LOOP循环次数
M2:
	MOV DX,A8255
	OUT DX,AL			;先输出位选码
	SHR AL,1			;位选码右移
	OR AL,11000000B

	PUSH AX
	MOV DX,B8255
	MOV AL,[BX+SI]		;再输出段选码
	OUT DX,AL
	POP AX

	INC SI			;自增偏移量，选下一个数字
	CALL DELAY		;需要一个短暂延迟
	LOOP M2			;LOOP循环

	JMP MAIN2

DELAY:				;一个很短的延迟
	PUSH BX
	MOV BX, 01FFH
	DEL:
		DEC BX
		JNZ DEL
	POP BX
	RET
