GIS基础制图之地形图

​做完除了好看点不知道还有什么用系列...这篇做两种 ，一种是出晶格效果，另一种是山体阴影，网上教程也有很多啦，特别是做山体阴影的，各类各样的也比较多。（谁想写东西投个稿啊！）

数据：地理空间数据云(http://www.gscloud.cn/)下一张北京地区DEM(30m)，统一用这一张来做。

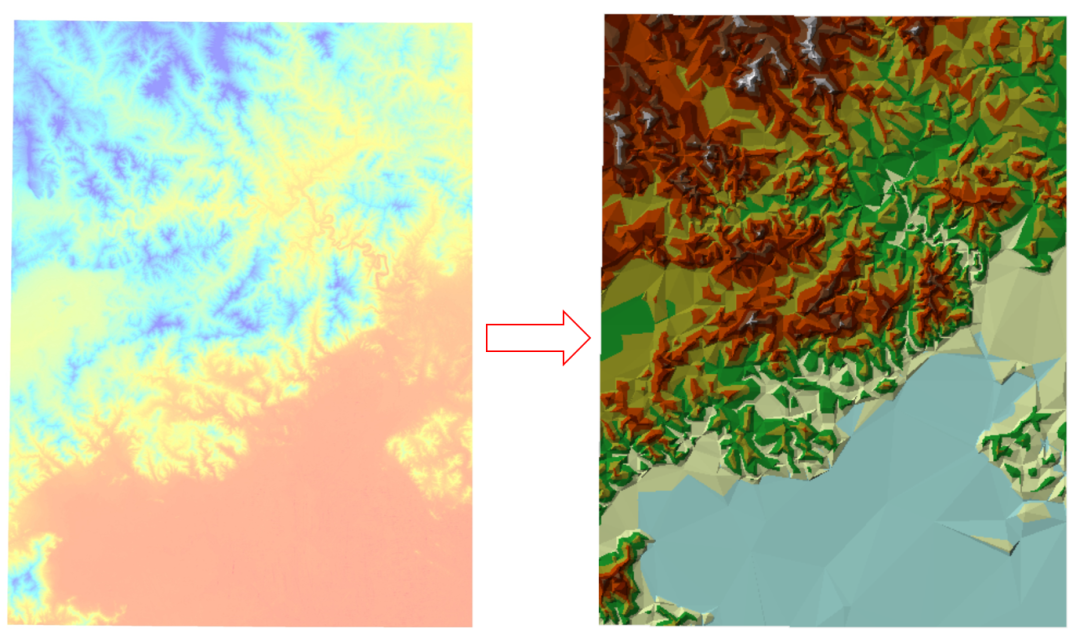

晶格

工具运行窗口不贴了，因为参数设置基本上都是默认没有什么要改的。

1、「3D Analyst」—「转换」—「由栅格转出」—「栅格转TIN」

2、「3D Analyst」—「转换」—「由TIN转出」—「TIN节点」

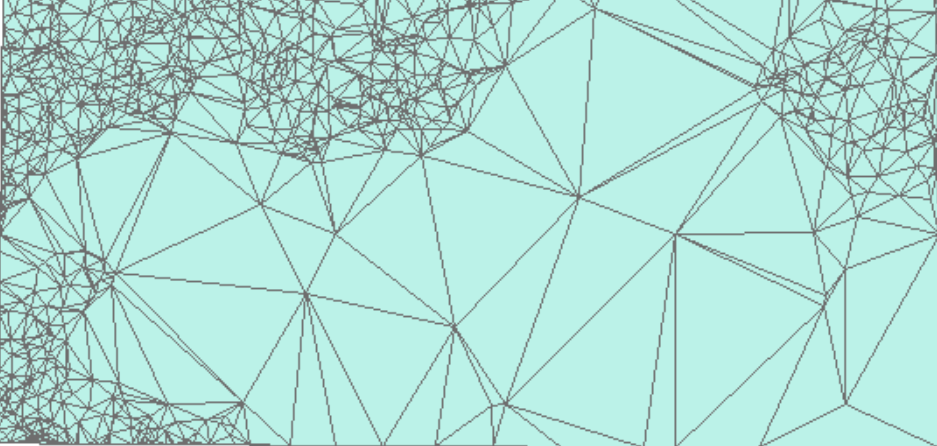

3、「3D Analyst」—「转换」—「由TIN转出」—「TIN三角形」，然后将生成的TIN三角形转线，【要素转线】工具。

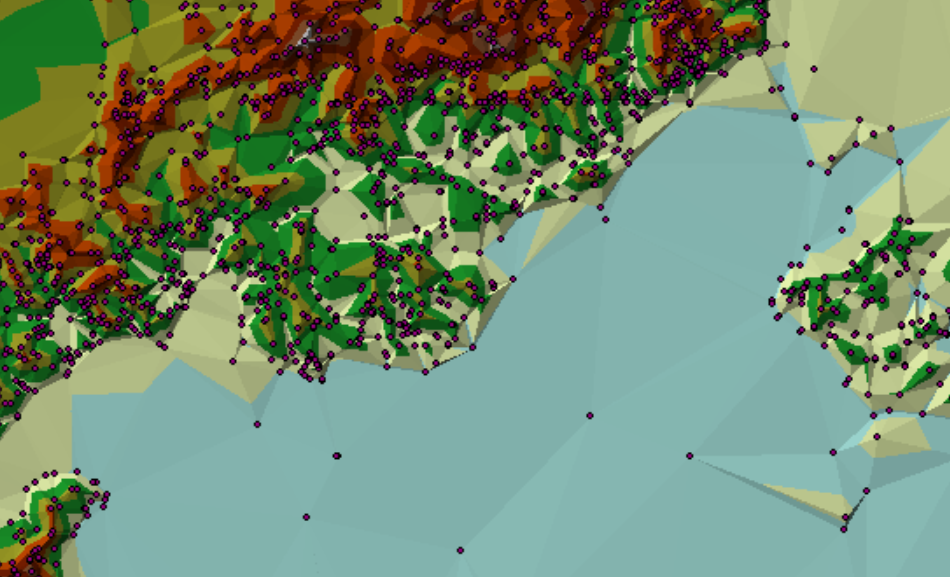

4、完了之后就有了TIN、节点、三角边线，打开ArcScene把这三个拖进去。

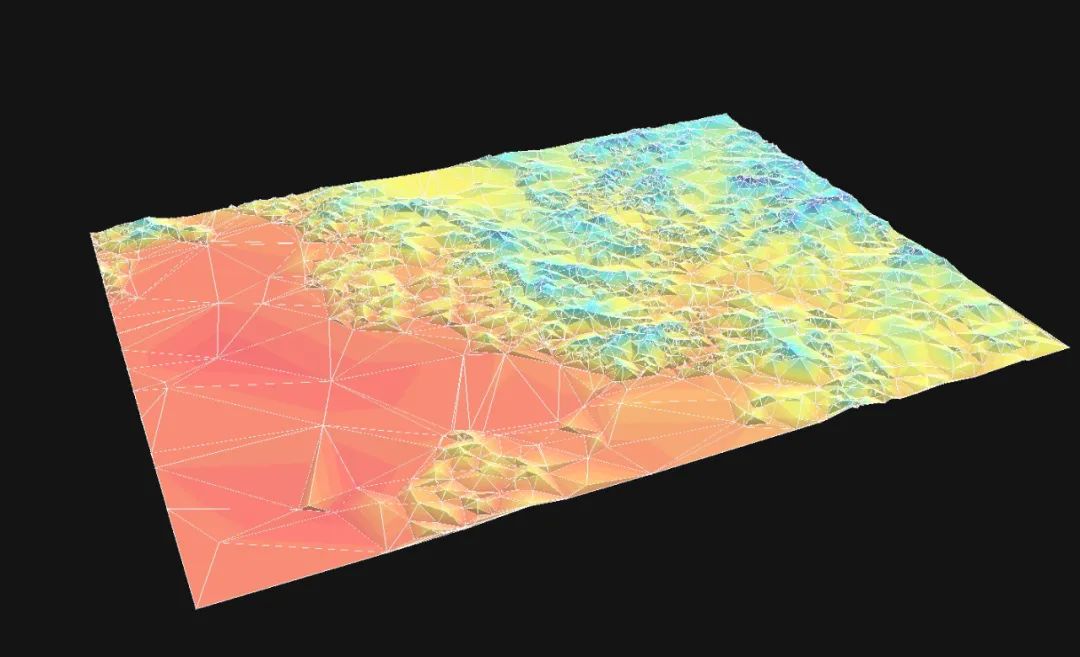

ArcScene里操作跟Arcmap里是一样逻辑的，具体我就不再赘述了，就是TIN图层的符号系统里调一下分级颜色，节点和三角边线调一下大小粗细，颜色改为白色，如果想要起伏度明显一些在属性里调一下基本高度。我写的没那么详细，反正有问题的话可以后台问。

比较暗的可以在PS里调一下饱和度，或者自己看怎么能处理一下更好看。

山体阴影

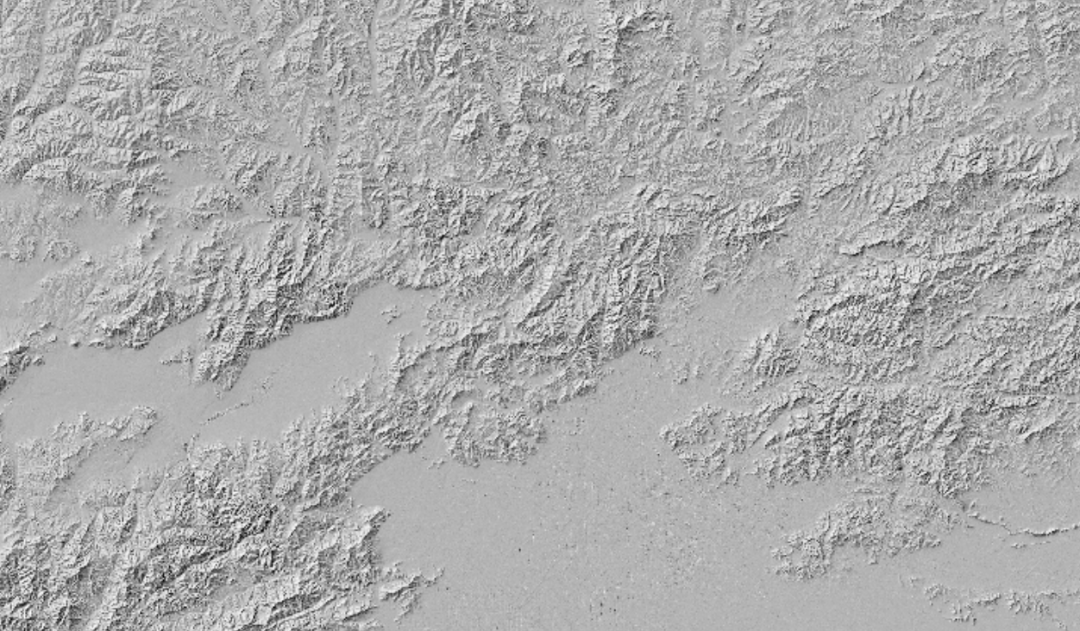

1、「3D Analyst」—「栅格表面」—「山体阴影」

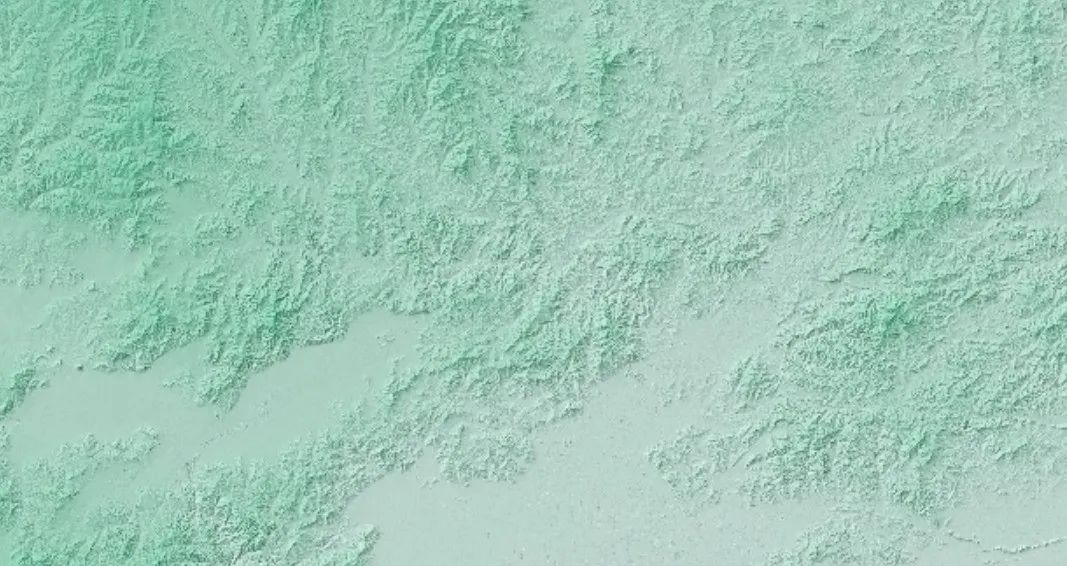

2、图层顺序上，原始DEM图层放在山体阴影图层上面，更改原始DEM图层的色带，比如这个青色，显示栏里面调整透明度为50%。

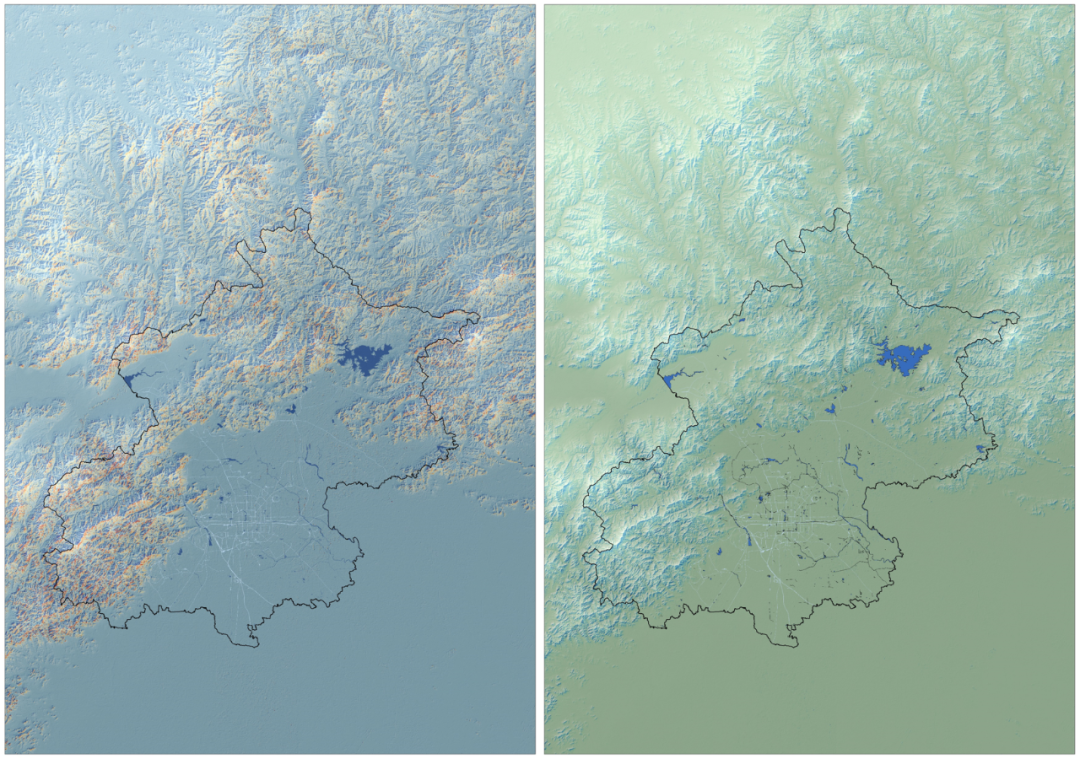

3、根据需要可叠加路网、河湖水系等等要素，丰富制图表达，我是最后又拼接了几张，做的北京市的。

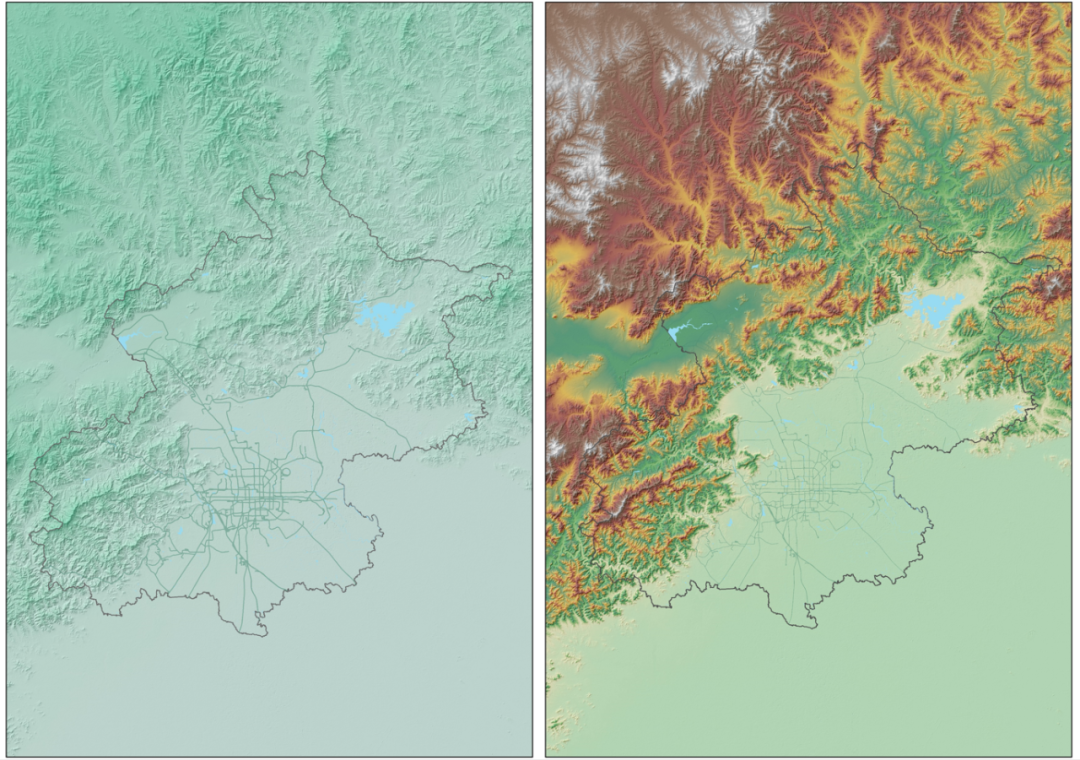

而ArcgisPro样式多，颜色更多。山体阴影、三维晶格，各种配色、任君选择。

练习数据回复【地形】，也可以帮忙做哦。
