PowerDesigner中主键外键唯一键设置

新建模型

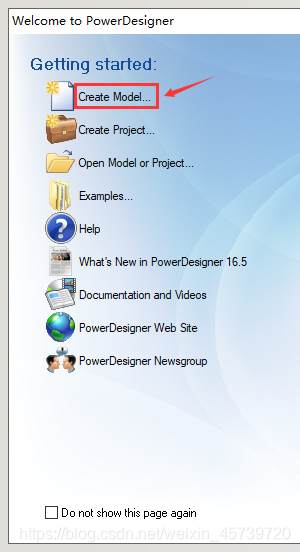

1、运行 “PowerDesigner”,点击 “Create Model”
在这里插入图片描述

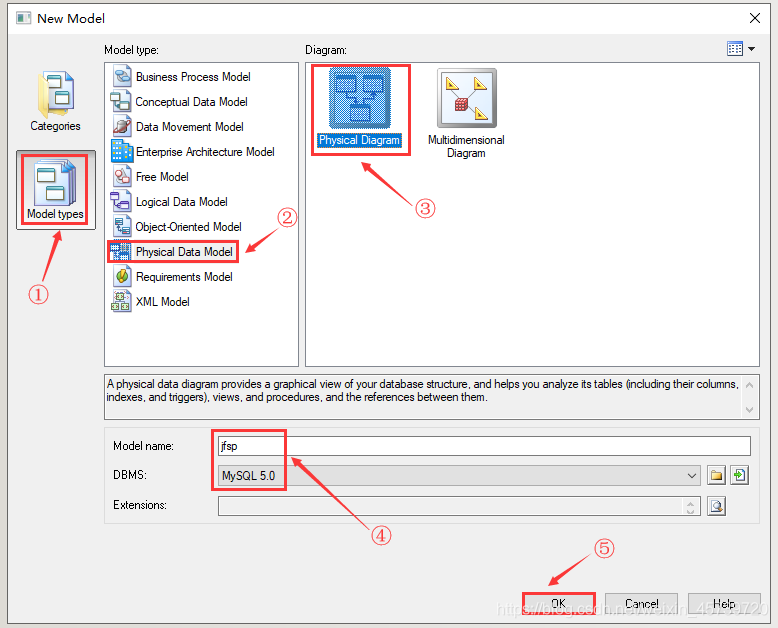

2、按以下顺序新建模型
在这里插入图片描述

设置主键

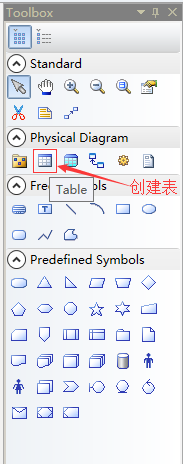

1、在右侧 “工具栏”,点击下图图标 “创建表”
在这里插入图片描述

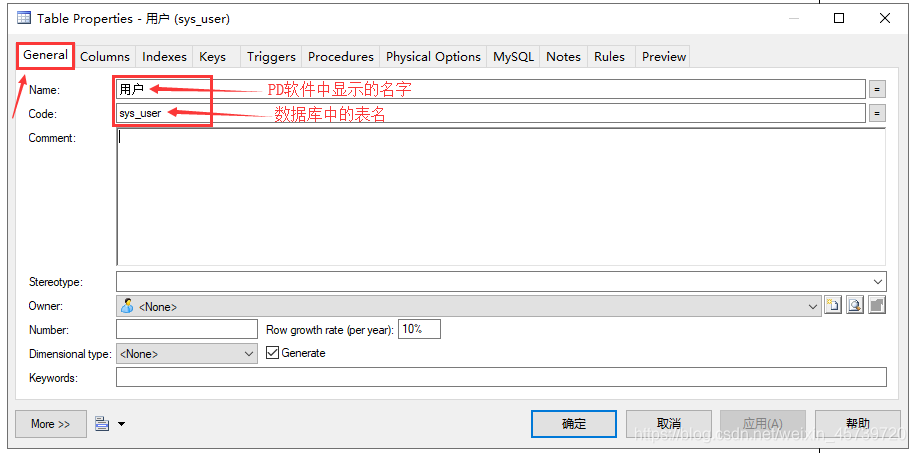

2、在 “General” 中,设置 “Name”“Code”
在这里插入图片描述

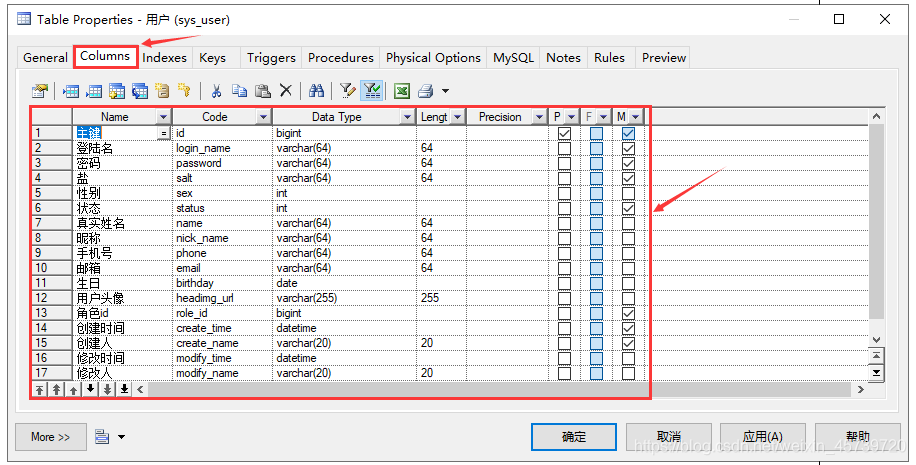

2、在 “Columns” 中,设置 “Name”“Code”“Data Type”“Length”“Precision”“P”“F”“M”

  • Name:PD软件中显示的名字
  • Code:数据库中表的字段名
  • Data Type:数据库中字段类型
  • Length:数据库中字段长度
  • Precision:数据库中字段精度(小数位数)
  • P:主键
  • F:外键
  • M:是否为空(勾选为非空)
    在这里插入图片描述

设置唯一键

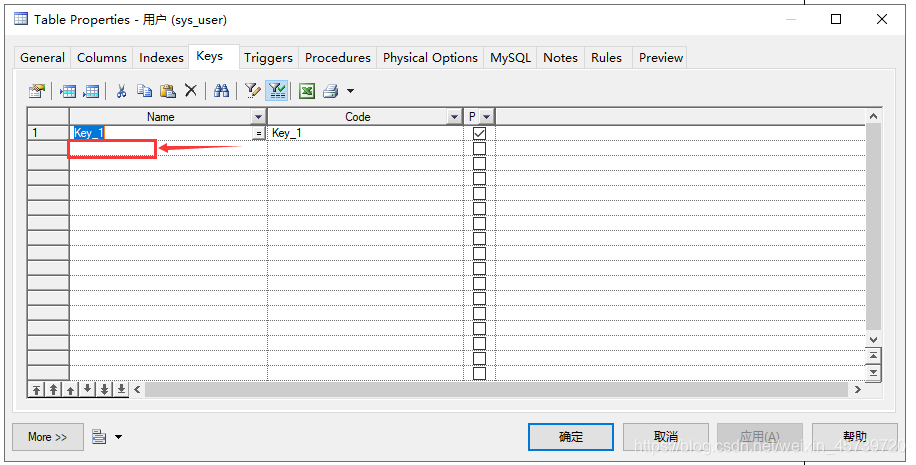

1、在 “Keys” 中,点击 **“key_1”**下方空白行,会新增一个 “Key_2”
在这里插入图片描述

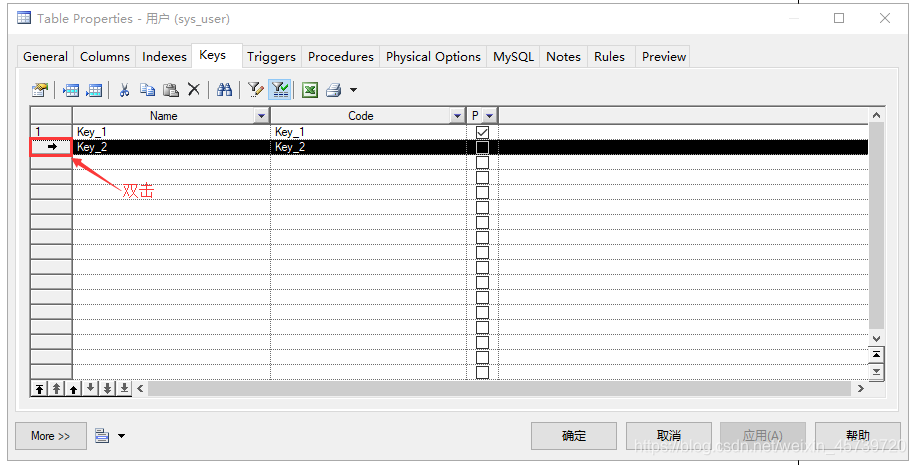

2、在 “Key_2” 最前方双击鼠标左键
在这里插入图片描述
3、在 “General” 中,在 Constraint name 输入唯一约束的名字,一般命名方式:UNQ_表名_字段名
在这里插入图片描述

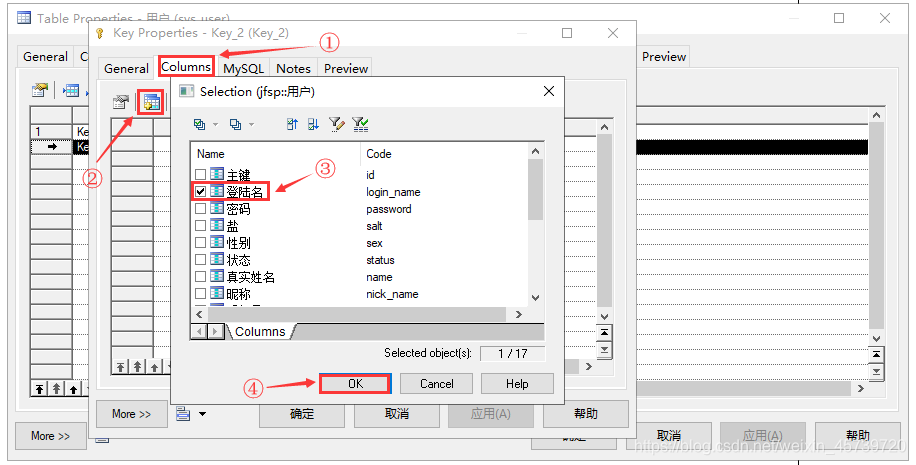

4、在 “Columns” 中,按顺序操作,添加唯一约束字段
在这里插入图片描述

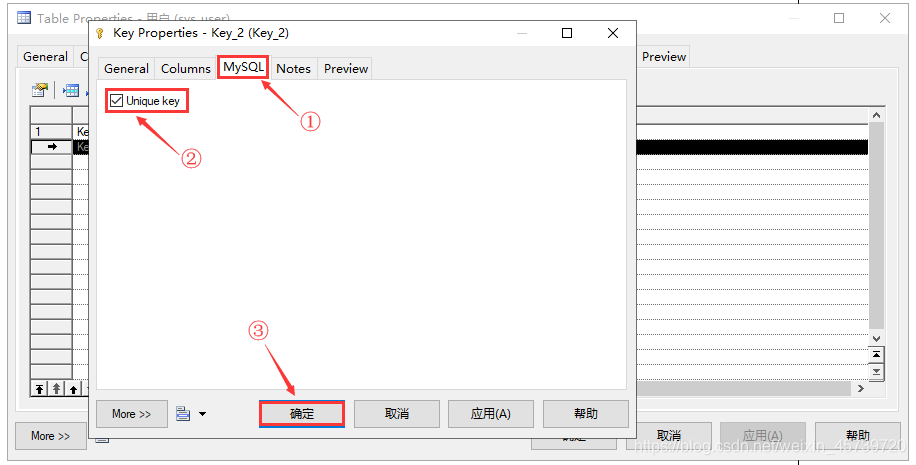

5、在 “MySQL” 中,勾选 “Unique key”,点击 “确定”
在这里插入图片描述

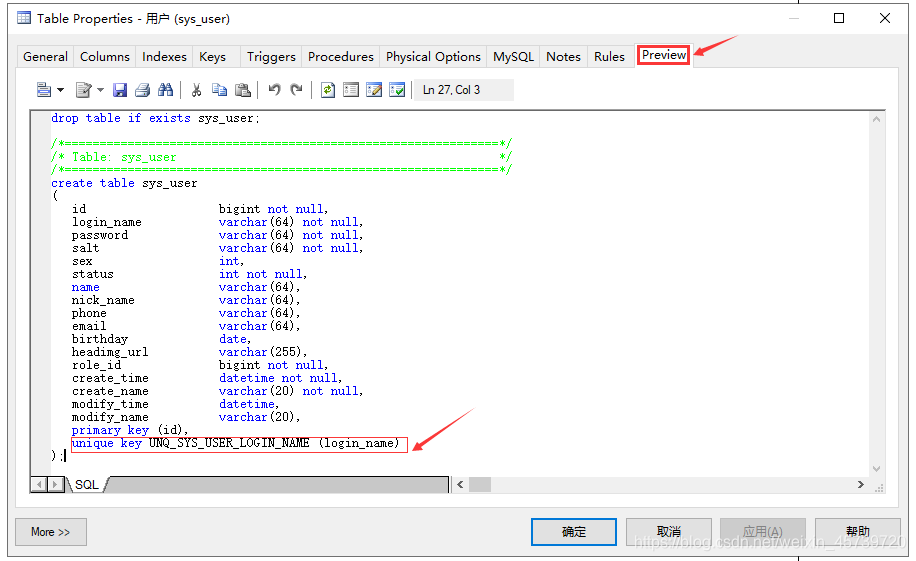

6、在 “Preview” 中,预览 “SQL”
在这里插入图片描述

设置外键

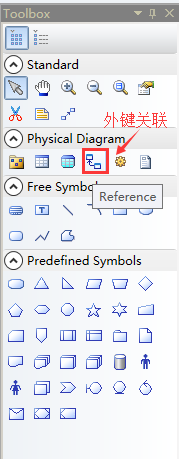

1、在右侧 “工具栏”,点击下图图标 “外键关联”
在这里插入图片描述
2、选择外键表拉到主表,这样就出了一条关系线
在这里插入图片描述

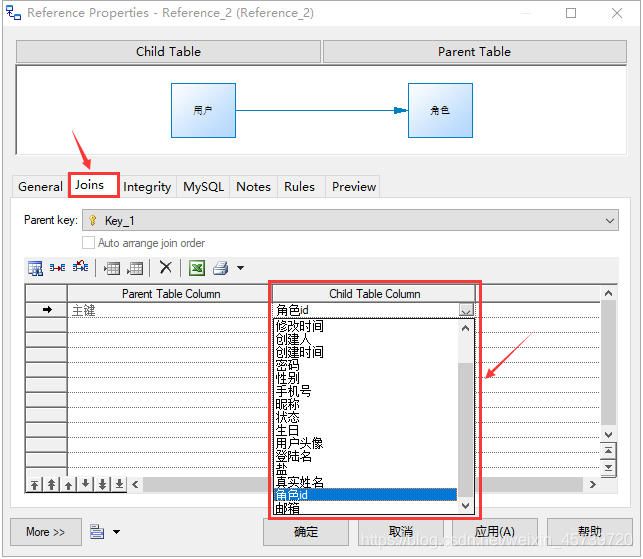

3、双击关系线,在 “Joins” 中,可以编辑 “外键关联字段”
在这里插入图片描述

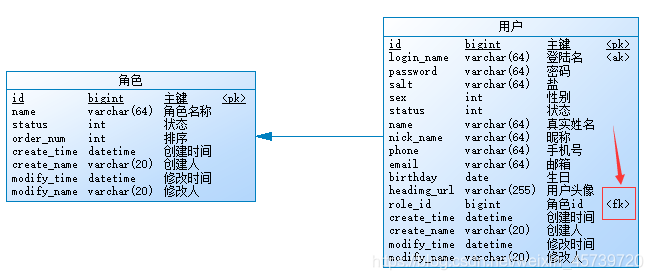

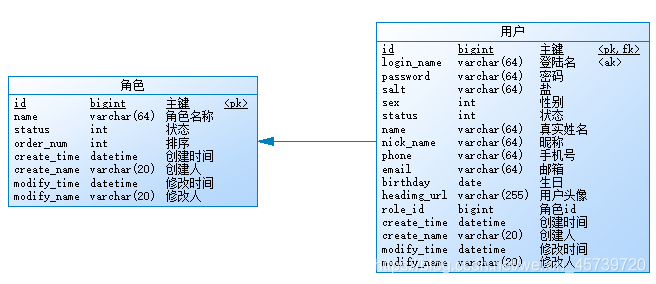

4、设置好外键后,模型图关联如下
在这里插入图片描述
