正点原子ALPHA开发板（IMX6ULL）移植Uboot5.4（二）LCD驱动修改

本文链接：https://blog.csdn.net/weixin_45740246/article/details/144406485

环境：

ubuntu 20.04

arm-linux-gnueabihf-gcc 的版本是6.3.1 可使用arm-linux-gnueabihf-gcc -V 查看

gcc 版本9.4.0 使用命令gcc -v 查看

正点原子7寸显示屏

参考文章：

正点原子ALPHA开发板（I、MX6ULL）移植uboot 5.4（一）-CSDN博客

资料下载地址：

【免费】NXP官方的u-boot5.4启动文件资源-CSDN文库

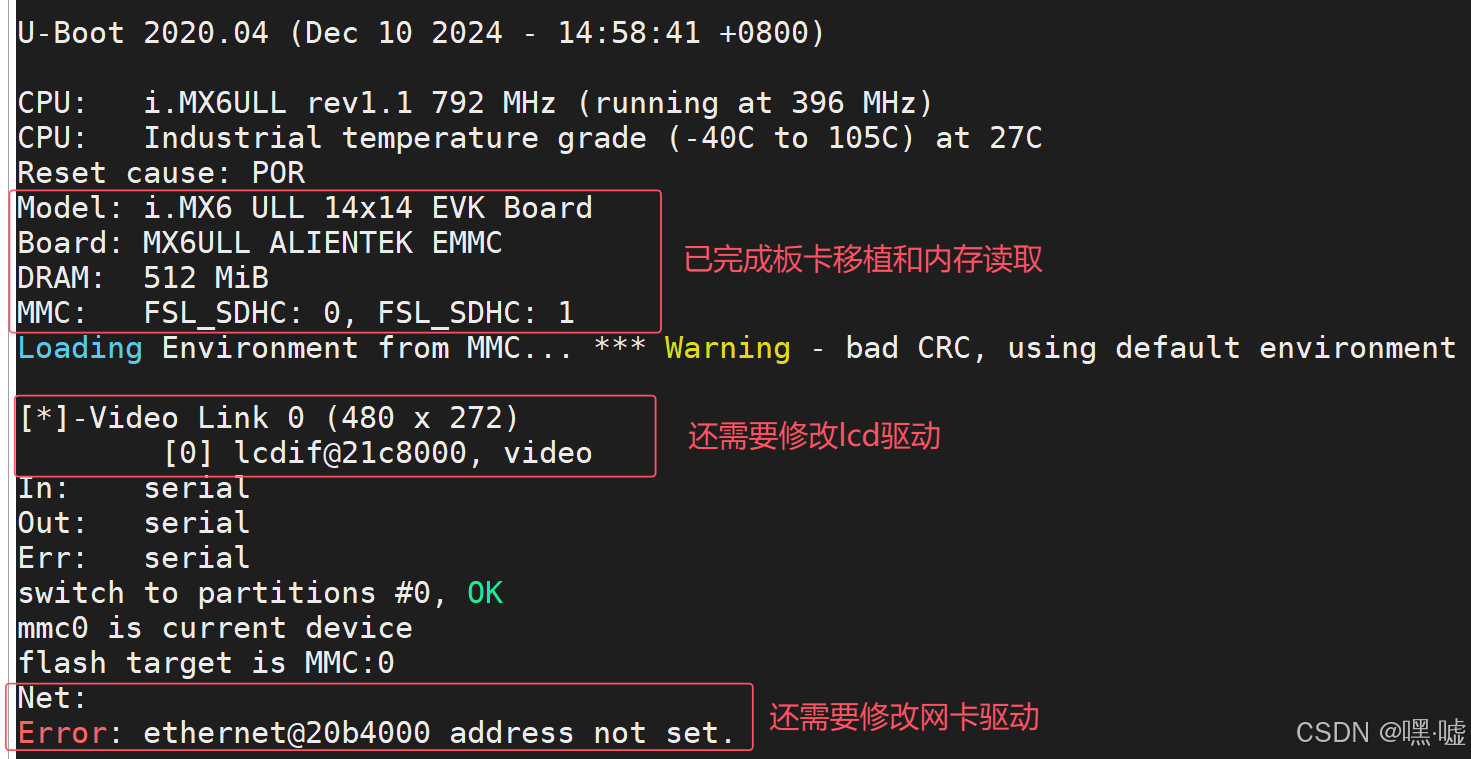

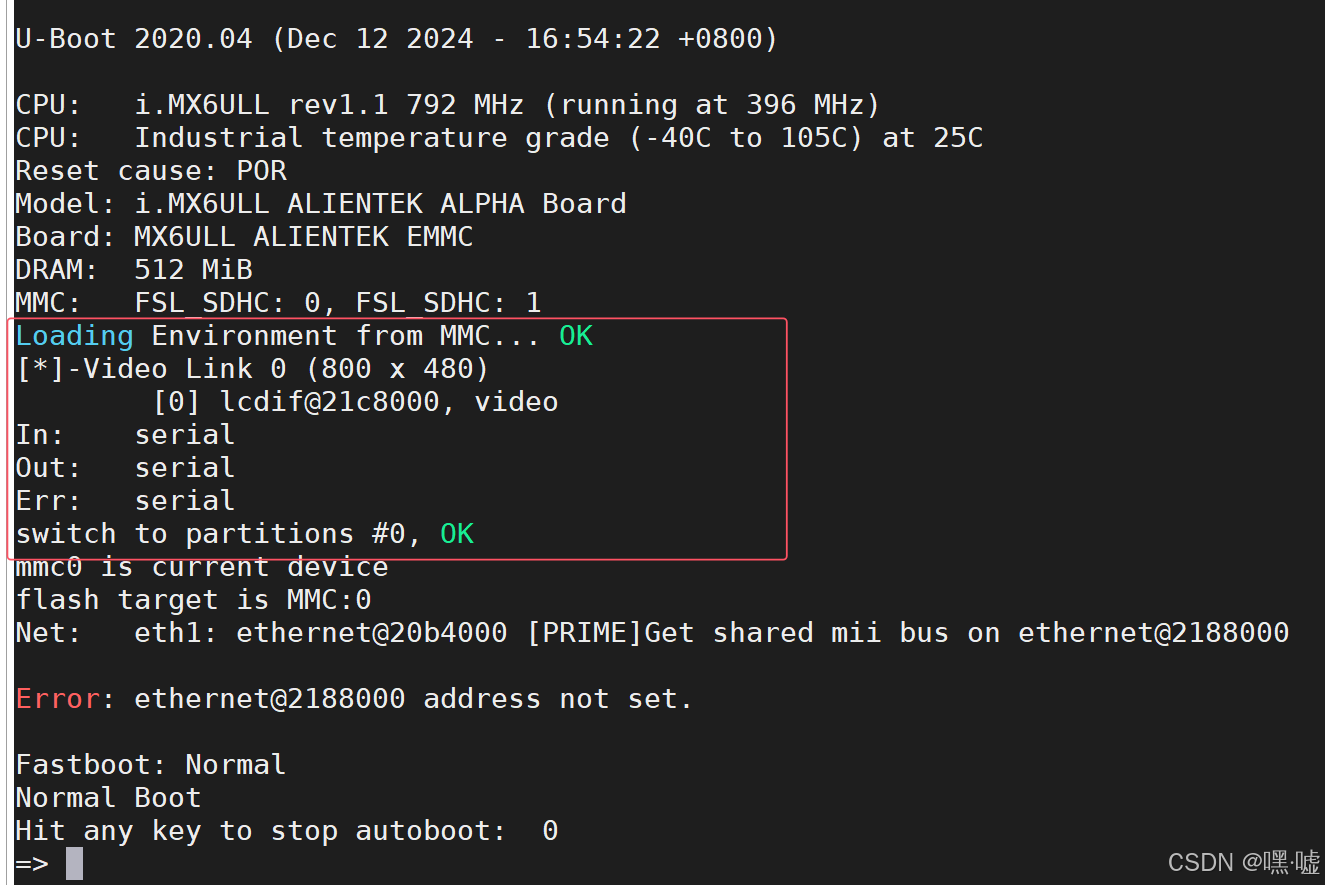

因为NXP官方测试使用的是480x272的显示屏，预要实现在正点原子7寸显示屏上显示uboot启动logo，需要对uboot的LCD驱动进行修改。

1、电路原理图对比

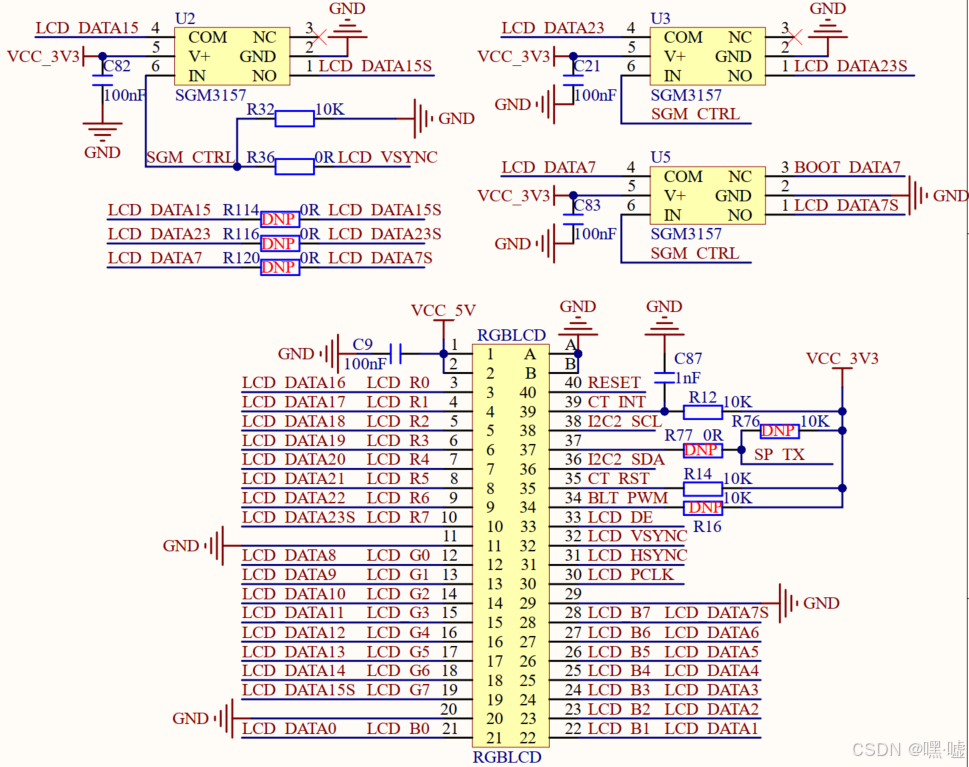

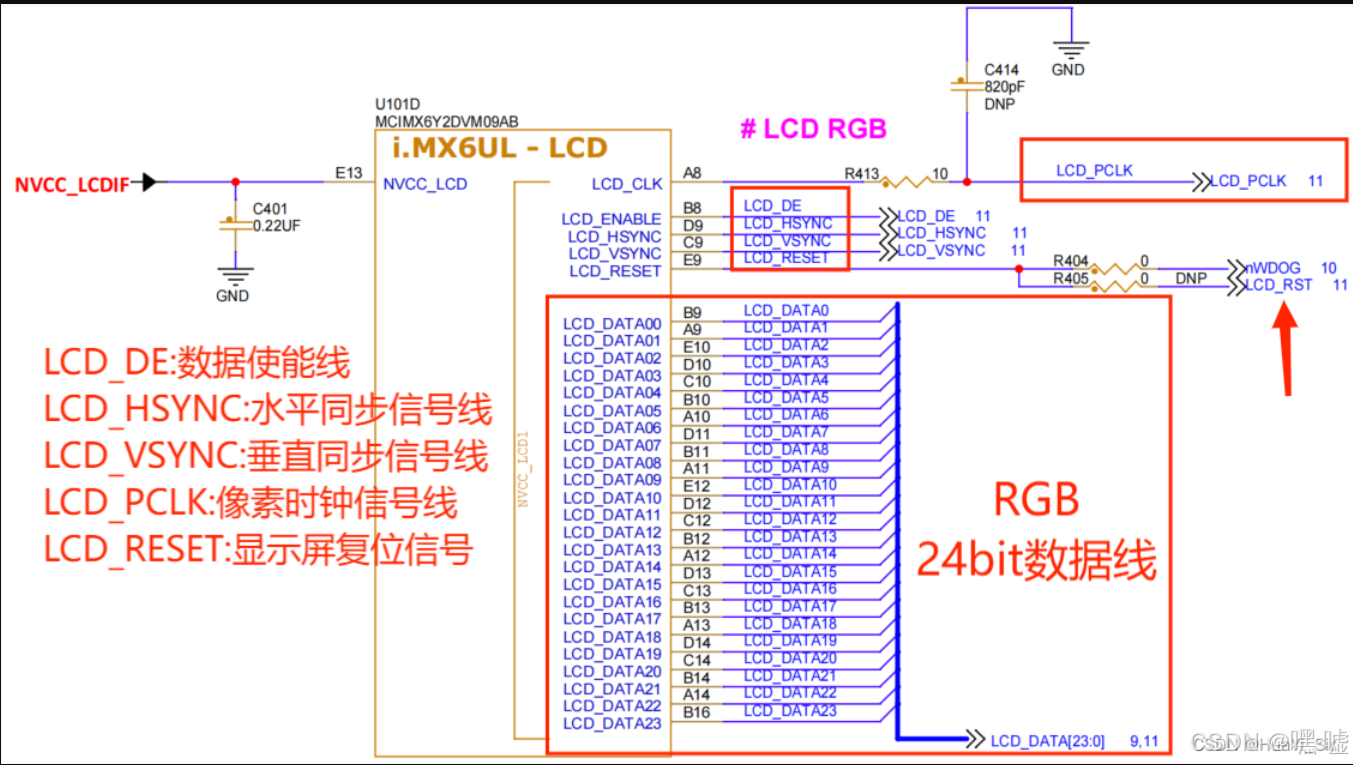

首先截下正点原子的LCD电路图，和NXP官方EVK开发板的LCD电路图。

对其引脚进行比对

LCD显示屏接口	I、MX6ULL_EVK 开发板	ALIENTEK-ALPHA开发板（正点）
LCD_DATA[23:0]	LCD_DATA[23:0]	LCD_DATA[23:0]
LCD_PCLK	LCD_CLK	LCD_CLK
LCD_HSYNC	LCD_HSYNC	LCD_HSYNC
LCD_VSYNC	LCD_VSYNC	LCD_VSYNC
LCD_DE	LCD_DE	LCD_DE

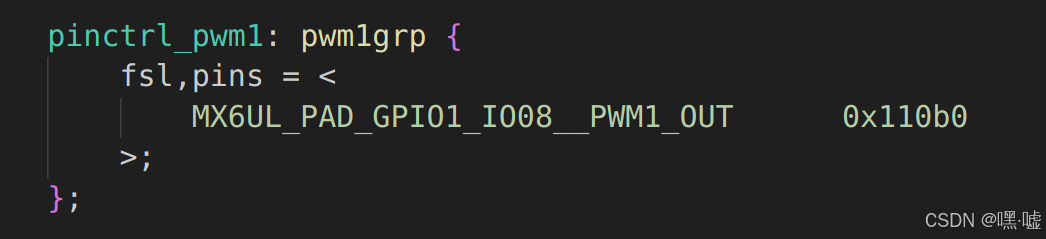

BLT_PWM	BLT_PWM(GPIO1_IO08)	BLT_PWM(GPIO1_IO08)
RESET	SNVS_TAMPER9	电源硬件复位

从表中可以看见，除了复位引脚不同其它所有的引脚都是相同的。

2、修改设备树中关于LCD的配置

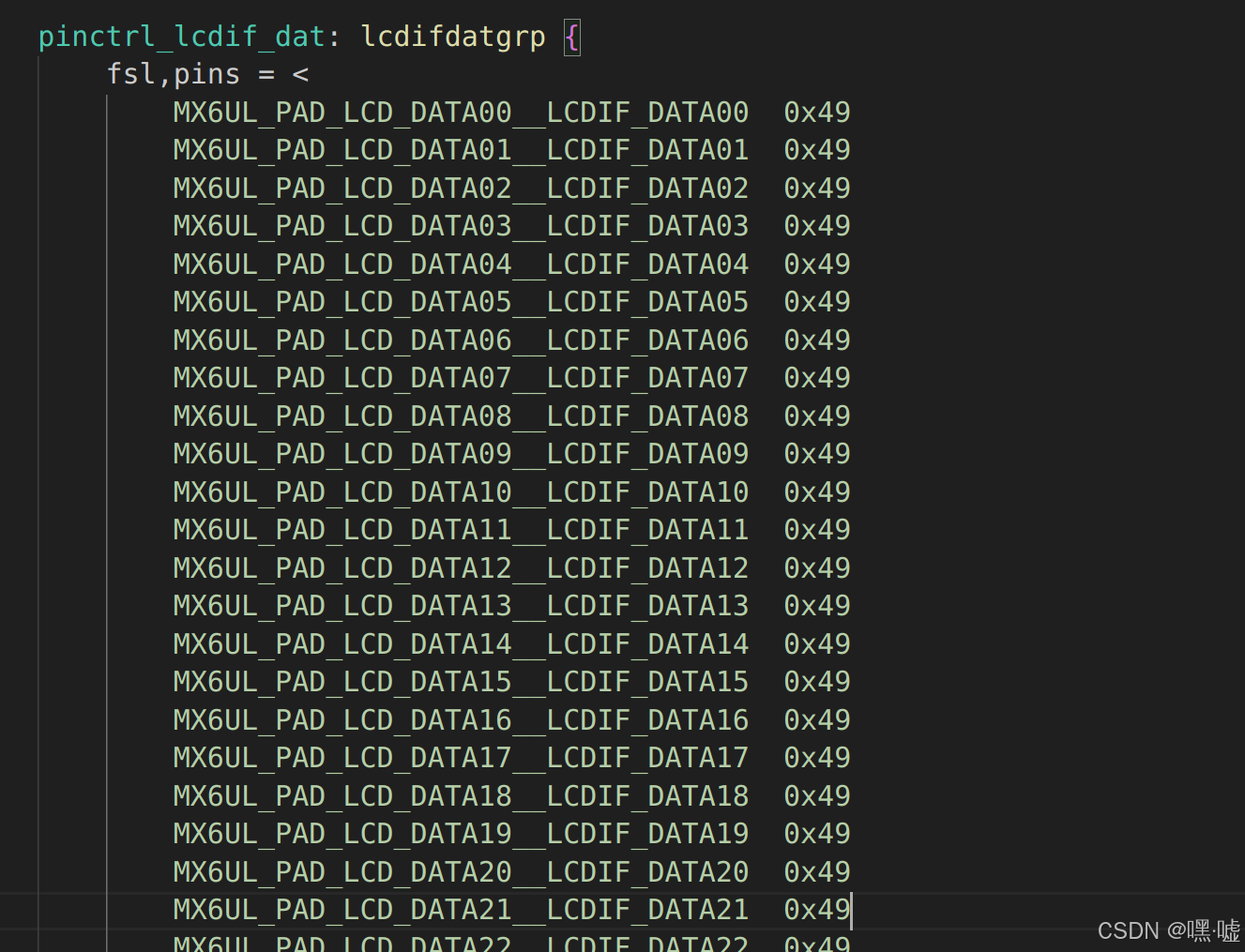

参考正点原子官方例程，修改设备LCD IO配置，将lcd中子节点pinctrl_lcdif_data中引脚的电器属性修改为 0x49。进入arch/arm/dts 打开 imx6ul-alientek.dtsi

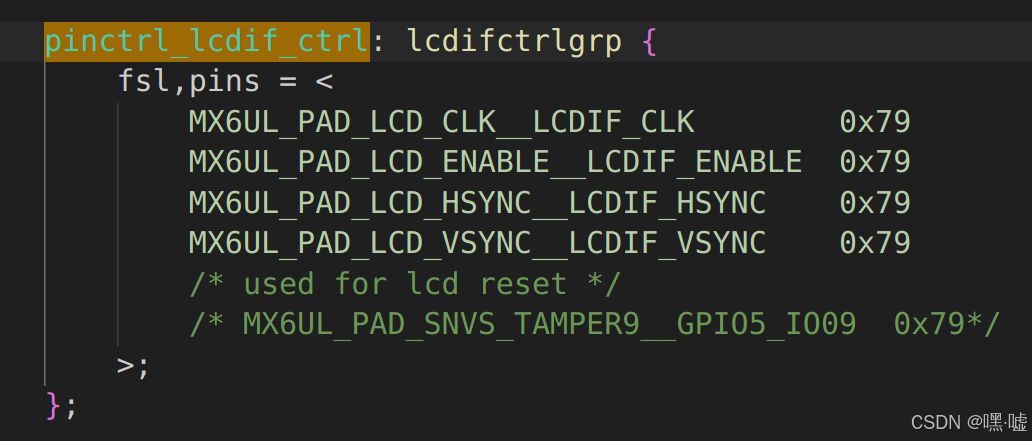

因为正点原子的7寸显示屏没用使用软件复位，而是直接使用硬件复位，所有在子系统pinctrl_lcdif_ctrl中，不需要初始化 MX6UL_PAD_SNVS_TAMPER9__GPIO5_IO09 0x79 引脚。所以修改为

接下来就是根据实际的LCD显示屏大小来修改参数（找厂家发显示屏参数）

水平显示区域	800	tCLK
HSPW	48	tCLK
HBP	88	tCLK
HFP	40	tCLK
垂直显示区域	480	th
VSPW	3	th
VBP	32	th
VFP	13	th
像素时钟	31	MHz

&lcdif {
	pinctrl-names = "default";
	pinctrl-0 = <&pinctrl_lcdif_dat
		     &pinctrl_lcdif_ctrl>;

	display = <&display0>;
	status = "okay";

	display0: display@0 {
		bits-per-pixel = <24>;
		bus-width = <24>;

		display-timings {
			native-mode = <&timing0>;
			timing0: timing0 {
			clock-frequency = <31000000>;
			hactive = <800>;
			vactive = <480>;
			hfront-porch = <40>;
			hback-porch = <88>;
			hsync-len = <48>;
			vback-porch = <32>;
			vfront-porch = <13>;
			vsync-len = <3>;

			hsync-active = <0>;
			vsync-active = <0>;
			de-active = <1>;
			pixelclk-active = <0>;
			};
		};
	};
};

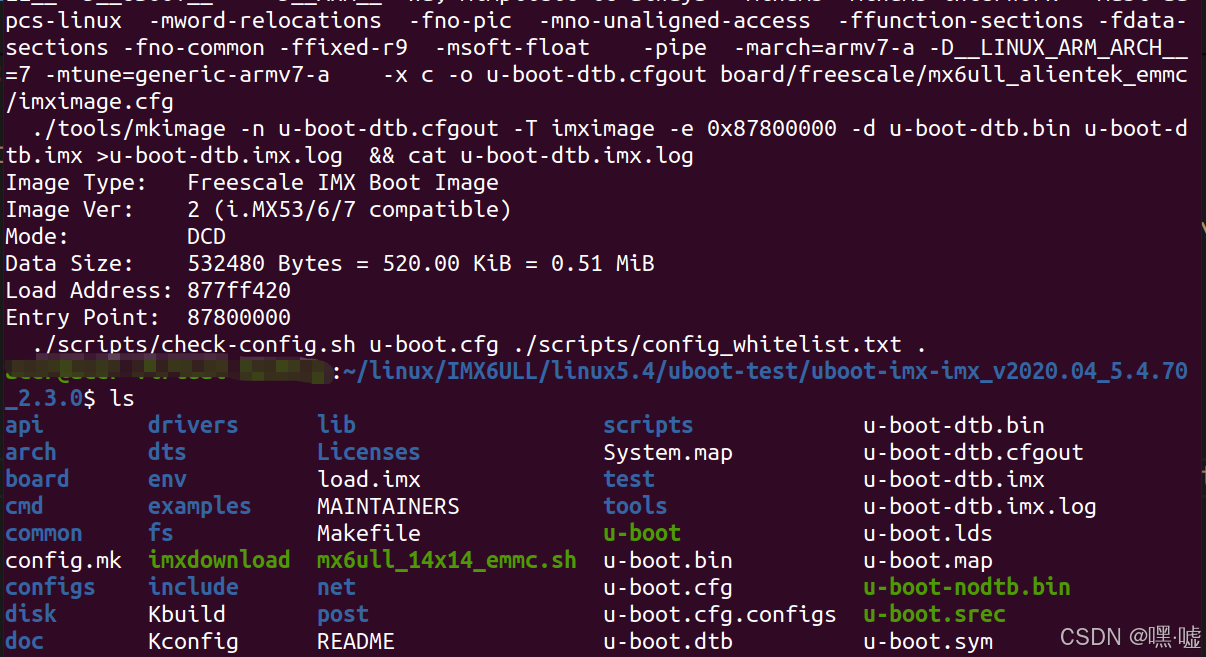

因为正点原子没用到软件复位，所以需要进入到board/freescale/mx6ull_alientek_emmc.c文件中，找到setup_lcd函数，将软件复位那段话屏蔽。
