COMSOL PVDF仿真学习系列3

1.介绍

该仿真系对PVDF性能的测试，借鉴案例库超声换能器的收发，通过给压电陶瓷施加一个激励电压信号，从而实现压电陶瓷作为发射端像水域传输声波信号，用PVDF作为接受端来检测该声波信号，此次研究由于应用到激励信号，故作用域是在时域下，属于瞬态研究。

下面直接开始建模。

2.几何建模

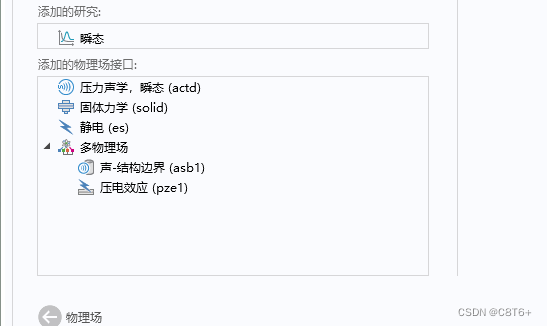

2.1物理场选择

2.2几何构建

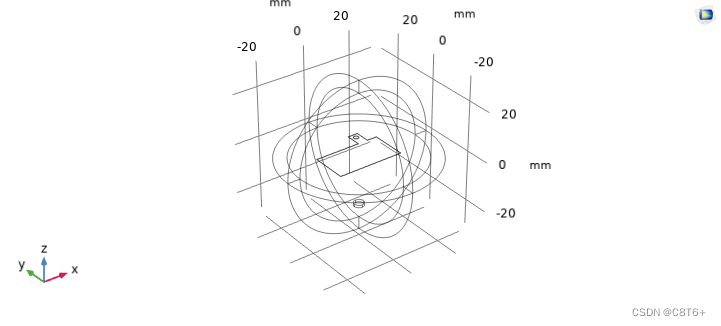

分别导入PVDF形状，圆柱状压电陶瓷，以及水域和完美匹配层

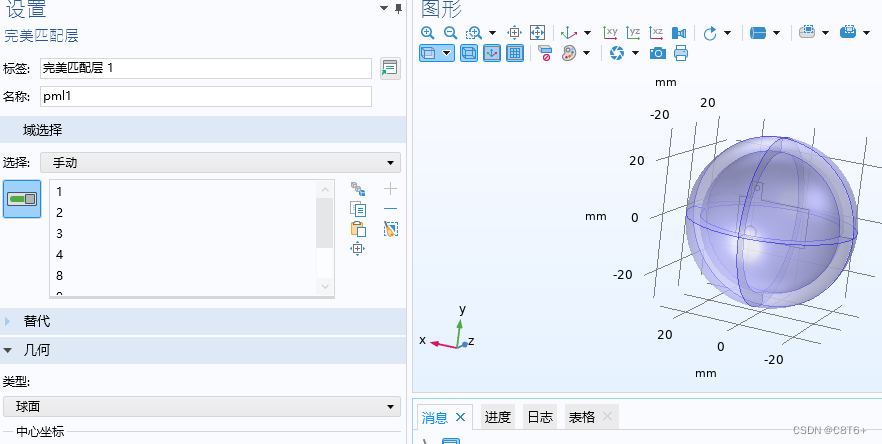

完美匹配层需要在定义中添加，构建的域通过在几何搭建球体时使用层操作实现。

2.3材料选取

2.4物理场设置

2.4.1压力声场

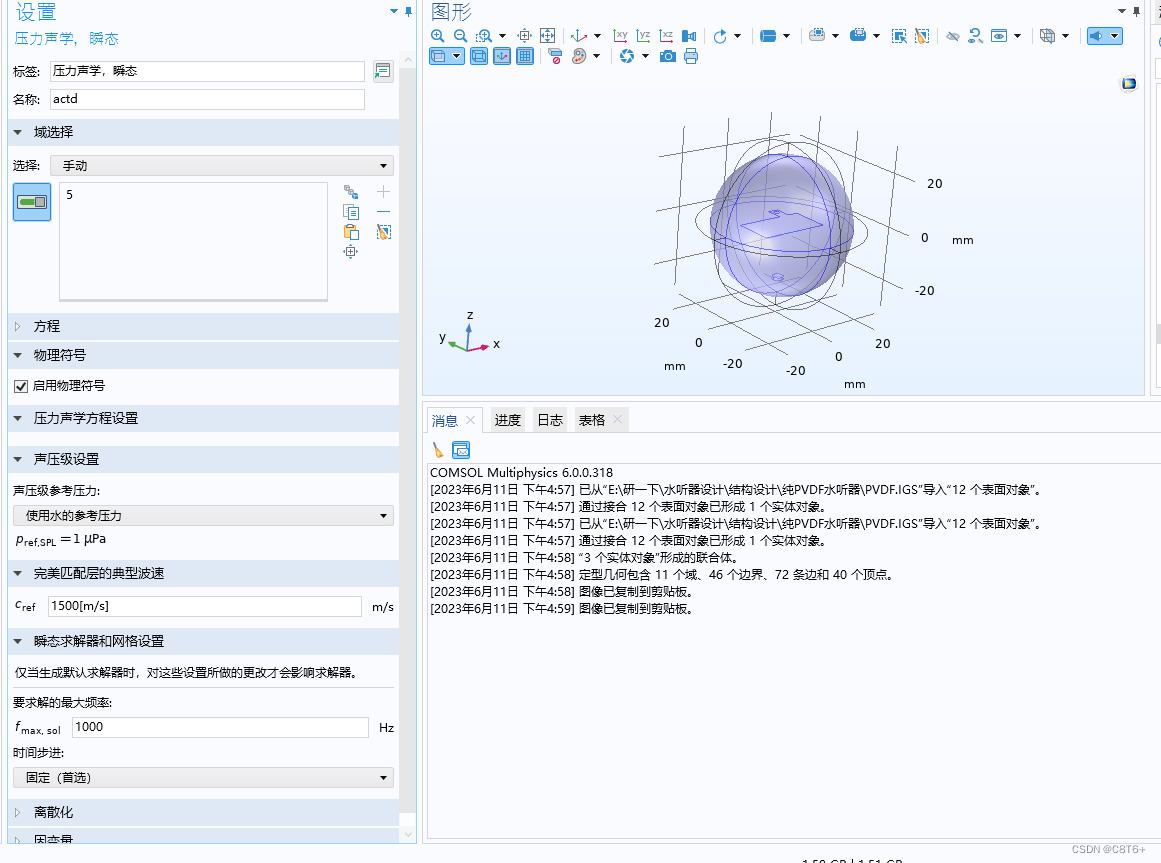

这里的最大频率后期需要修改，下面会说。

2.4.2固体力学

因为这里两个都是压电材料，所以不用更改压电设置。

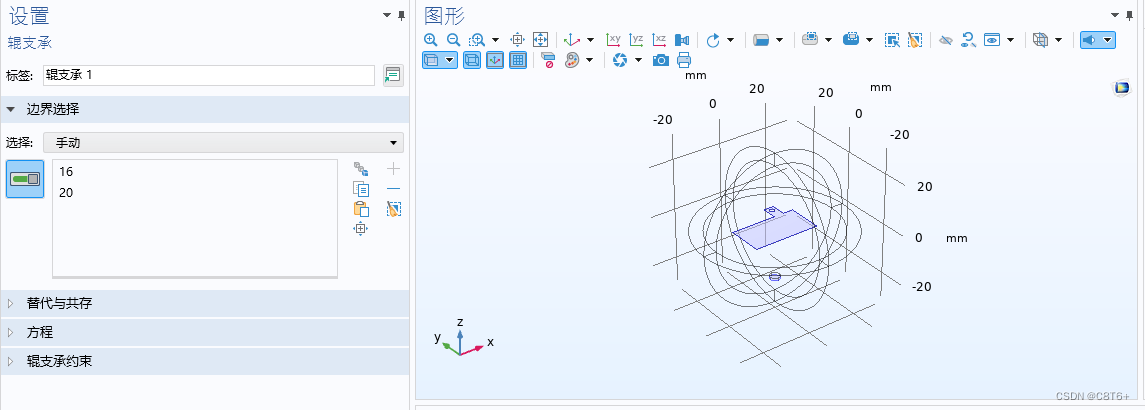

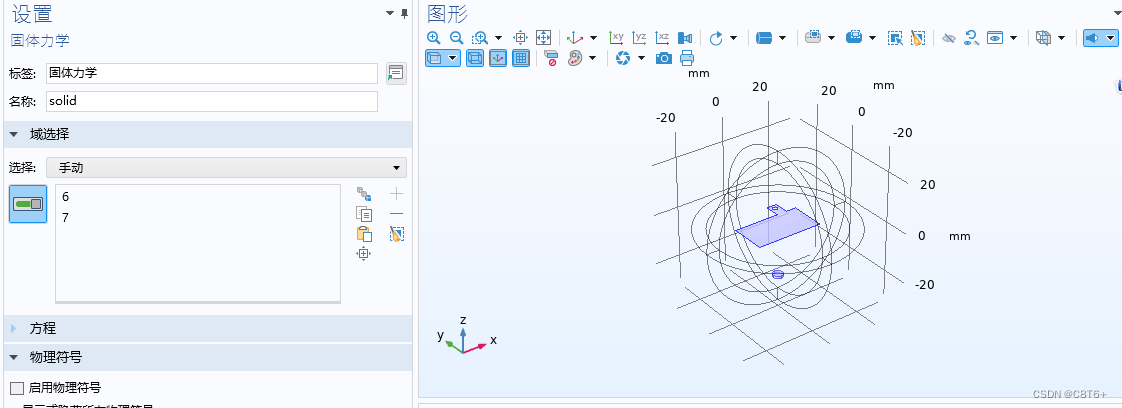

添加固定约束，这里添加辊支承：

2.4.3静电

域的选择与固体力学相同，这里不做展示。需要注意的是由于压电陶瓷作为发射端，所以这里我们需要给他外加电路，通过终端的方式进行物理场的耦合，同时还要设置PVDF的接地和终端。

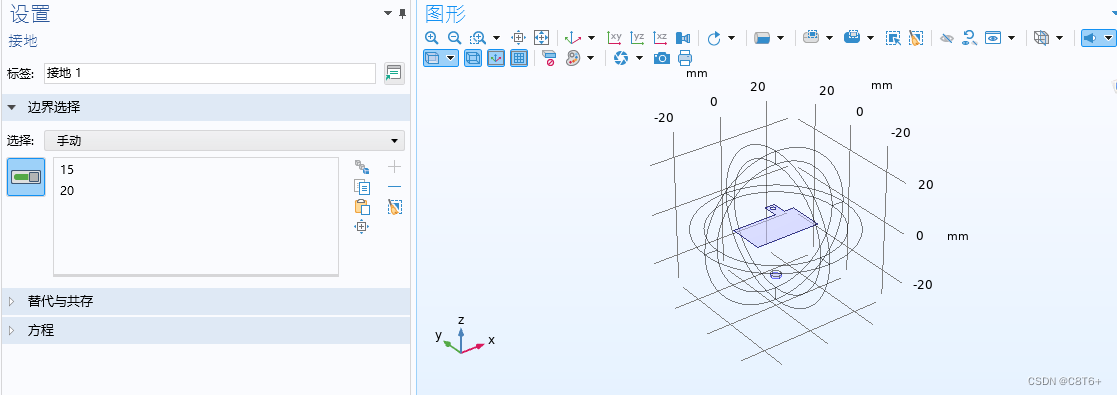

接地：

PVDF终端：

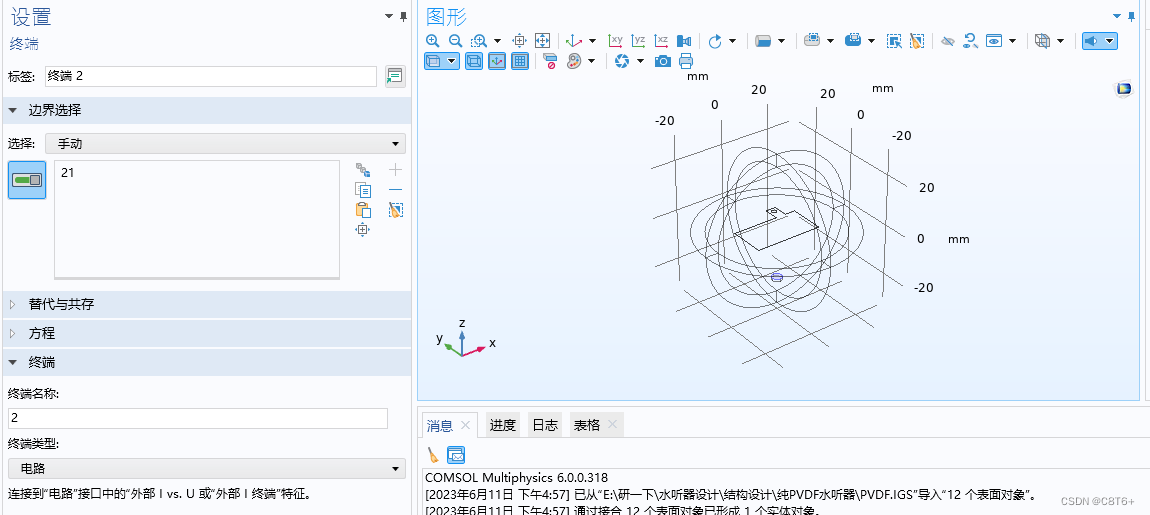

压电陶瓷终端：

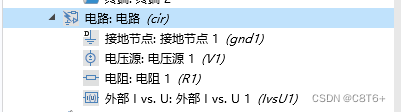

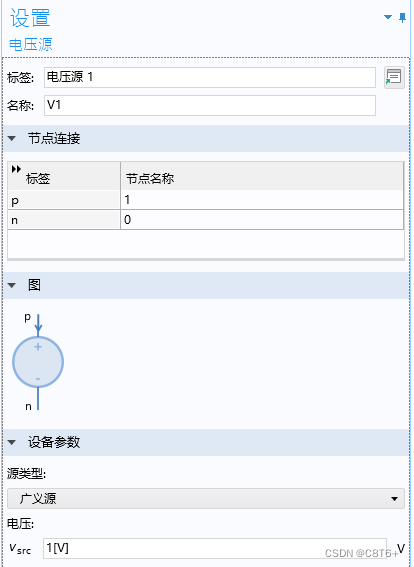

这里我们就需要单独的添加一个电路模块：

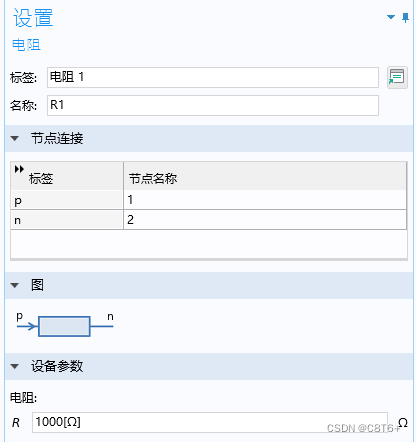

新添加一个物理场：

2.4.4输入设置

这里我们设置一个高斯输入的激励电压：

我们定义一些参数，包括这里前面我们提到的这个频率，可以向上翻看，那里需要做设置

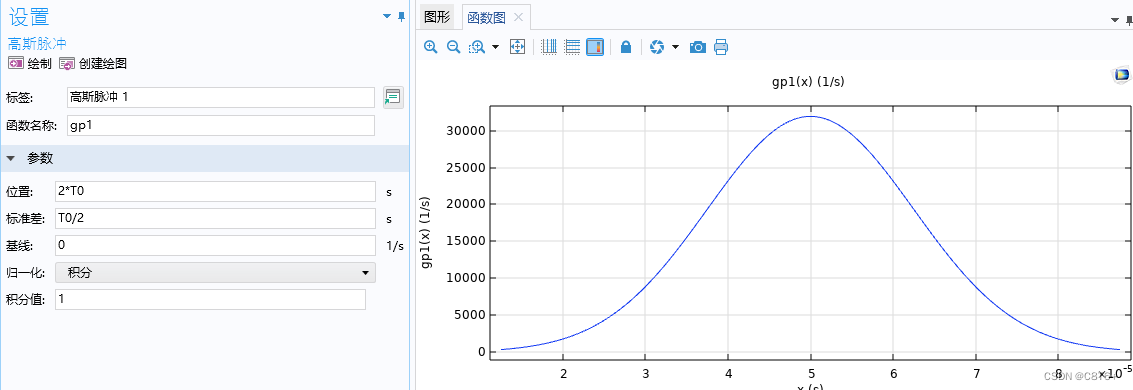

我们定义一个高斯函数：

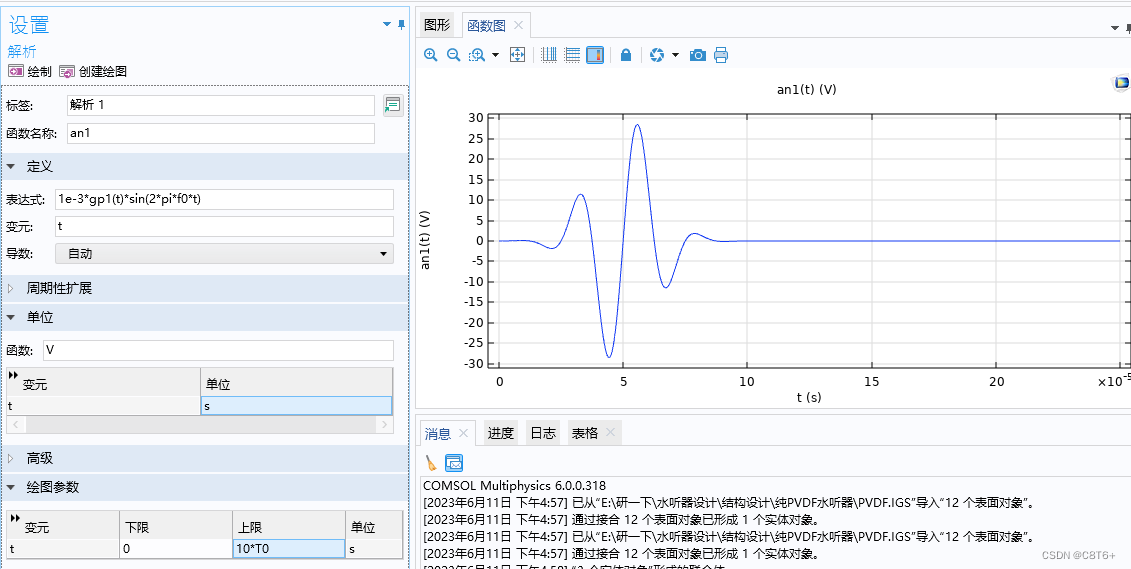

再定义一个脉冲：

这就是我们的激励脉冲电压了。
我们需要把他设置成前文电压源的电压即可。

2.4.5网格剖分

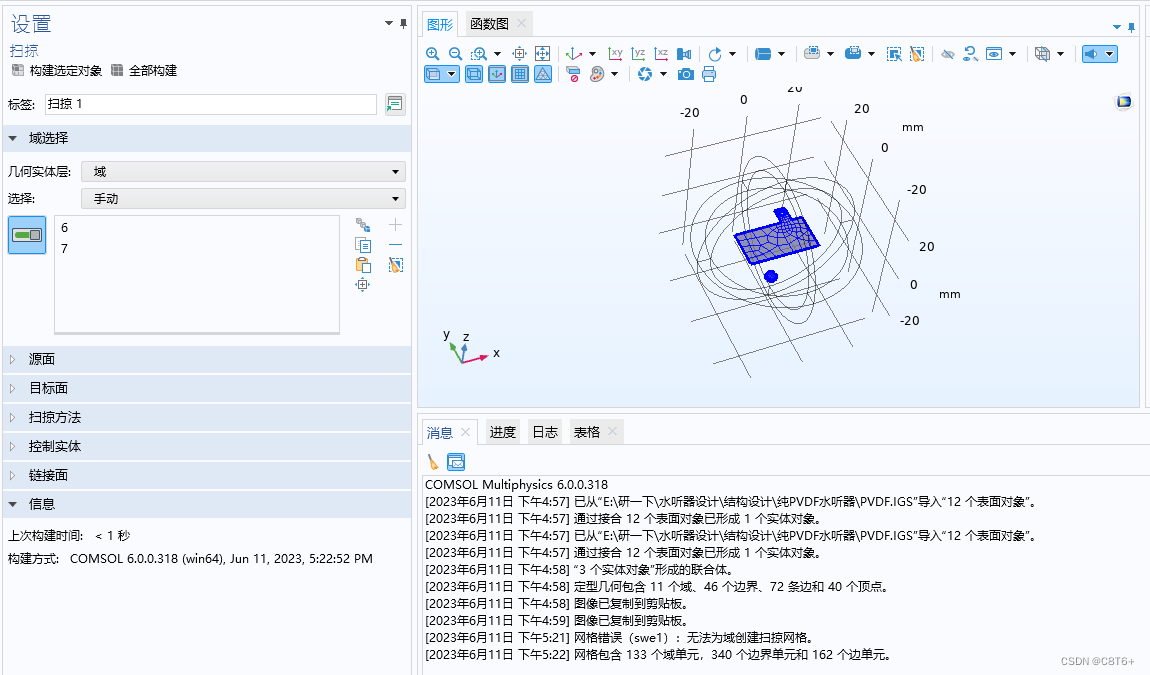

对压电材料进行扫掠

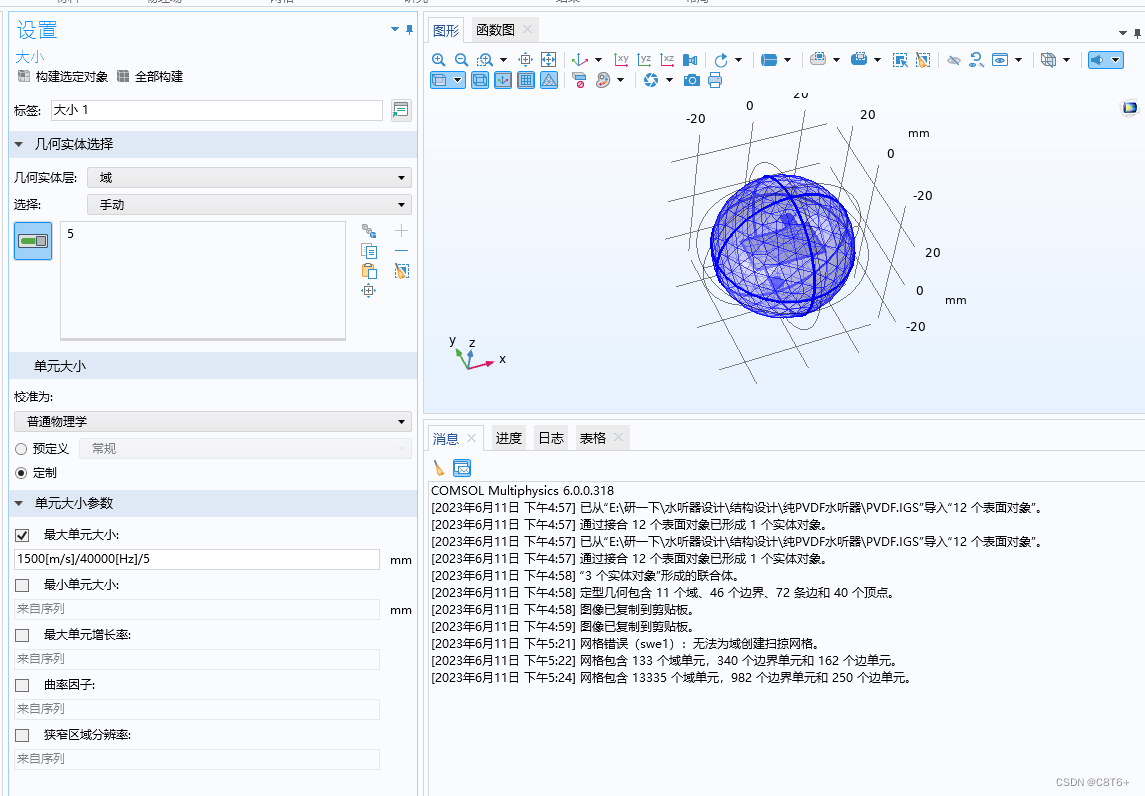

对水域进行自由四面体构建，设置最大单元格

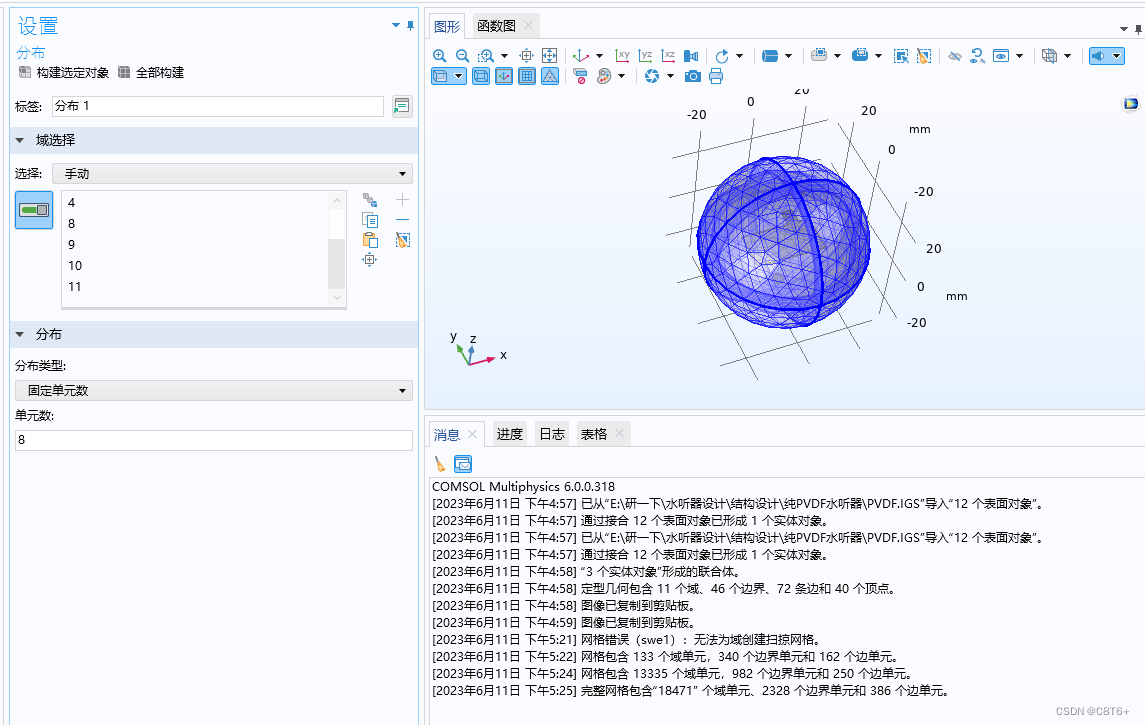

对完美匹配层进行扫掠，设置分布层数为8

3.求解

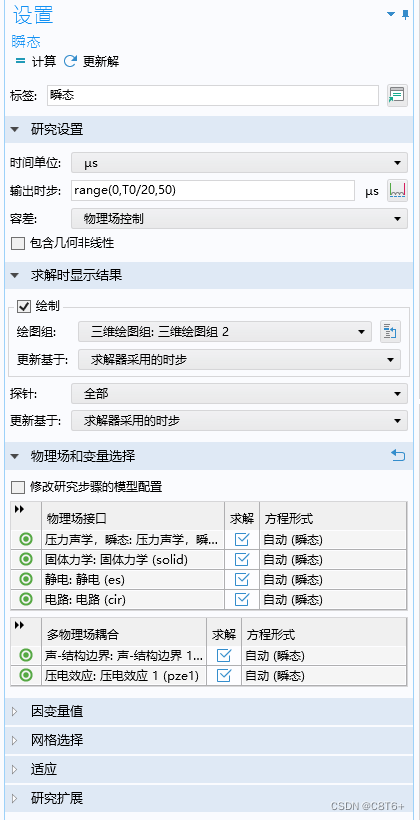

这里要对求解器做些配置


这里的实时显示可以自己设置，想看什么结果，我这里看了一个界面的声压变化，和PVDF的响应，需要设置全局探针来测量表面电压，可参考我的第2篇笔记。

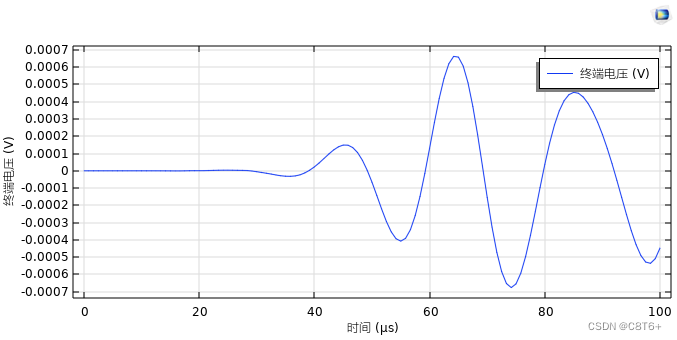

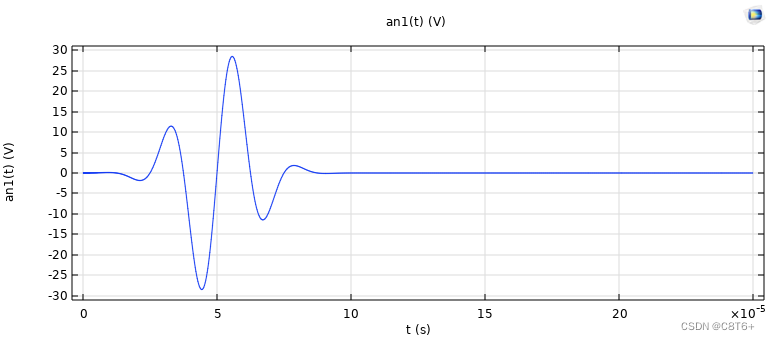

这两张图分别对应输入和输出电压。
这里有很多优化的地方，关于声波传输的图也可以绘制，可以自行设计。
