Unity中的shadows(二)cast shadows

本文是Unity中的shadows系列的第二篇文章。上一篇文章主要介绍了不同光源下的阴影和阴影的一些设置参数。本篇着重研究阴影投射相关的内容。

投射阴影(平行光,聚光灯)

由于点光源的shadowmap是cube map,所以需要和平行光源,聚光灯分开处理。先看平行光源和聚光灯。在shadow caster阶段,unity提供了UnityClipSpaceShadowCasterPosUnityApplyLinearShadowBias两个API。那么,现在ShadowCaster的代码变成了这样:

	float4 MyShadowVertexProgram (VertexData v) : SV_POSITION {
		float4 position =
			UnityClipSpaceShadowCasterPos(v.position.xyz, v.normal);
		return UnityApplyLinearShadowBias(position);
	}

	half4 MyShadowFragmentProgram () : SV_TARGET {
		return 0;
	}

UnityApplyLinearShadowBias

让我们看下这两个API的实现,首先是UnityApplyLinearShadowBias

float4 UnityApplyLinearShadowBias(float4 clipPos)

{
    // For point lights that support depth cube map, the bias is applied in the fragment shader sampling the shadow map.
    // This is because the legacy behaviour for point light shadow map cannot be implemented by offseting the vertex position
    // in the vertex shader generating the shadow map.
#if !(defined(SHADOWS_CUBE) && defined(SHADOWS_CUBE_IN_DEPTH_TEX))
    #if defined(UNITY_REVERSED_Z)
        // We use max/min instead of clamp to ensure proper handling of the rare case
        // where both numerator and denominator are zero and the fraction becomes NaN.
        clipPos.z += max(-1, min(unity_LightShadowBias.x / clipPos.w, 0));
    #else
        clipPos.z += saturate(unity_LightShadowBias.x/clipPos.w);
    #endif
#endif

#if defined(UNITY_REVERSED_Z)
    float clamped = min(clipPos.z, clipPos.w*UNITY_NEAR_CLIP_VALUE);
#else
    float clamped = max(clipPos.z, clipPos.w*UNITY_NEAR_CLIP_VALUE);
#endif
    clipPos.z = lerp(clipPos.z, clamped, unity_LightShadowBias.y);
    return clipPos;
}

前面的宏是用来判断如果是点光源且当前的硬件平台支持depth cube map,就跳过bias的相关计算。bias的计算和是否UNITY_REVERSED_Z有关。如果定义了UNITY_REVERSED_Z,那么在clip space中近剪裁面的z值为1,远剪裁面的z值为0。使用reversed-z技术的原因是为了弥补深度缓存的精度问题。由于z不是均匀分布的,离近剪裁面越近的地方,z的精度越高,而越远的地方,z的精度越低。而如果用浮点数来保存z的值,浮点数又在值靠近0时有较高的精度,靠近1时精度较差。因此,为了让其互补,就将z的取值进行reverse,这样靠近1的z值虽然浮点精度有限,但是离近剪裁面会更近;同样地,靠近0的z值虽然离近剪裁面较远,但是浮点精度更高。

扯远了,继续看函数实现,我们可以看到一个神秘的unity_LightShadowBias,它是一个四维向量,保存与阴影相关的参数。这个值与光源类型有关,先看平行光源的情况。

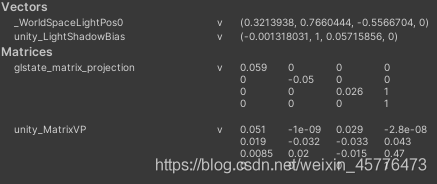

当平行光源的bias值设置为0.05时,打开frame debugger定位到shadow caster阶段:

在这里插入图片描述

此时unity_LightShadowBias.x是一个比较小的负数,而不是简单的0.05。通过反复实验和猜测得出:

unity_LightShadowBias.x = -UNITY_MATRIX_P._33 * _Bias

代入截图中的值计算,-0.026 * 0.05 = -0.0013刚刚好。

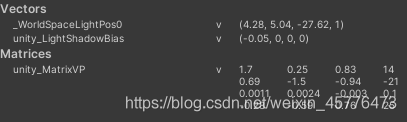

再看聚光灯的情况,同样当聚光灯的bias值设置为0.05时,打开frame debugger定位到shadow caster阶段:

在这里插入图片描述

此时unity_LightShadowBias.x就是_Bias的值单纯取反得到。

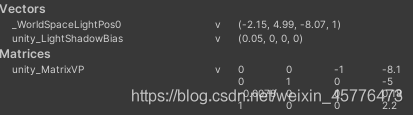

最后看一下点光源:

在这里插入图片描述

这个就十分nice了,直接就是_Bias的值。继续看代码,有个unity_LightShadowBias.x / clipPos.w的处理,这就有点奇怪了,一般除w的操作,都是在fragement shader中出现的,这里还是vertex shader阶段,除w作用是什么呢?由于光源空间的投影可能有两种,正交投影和透视投影,因此让我们分别来看下。

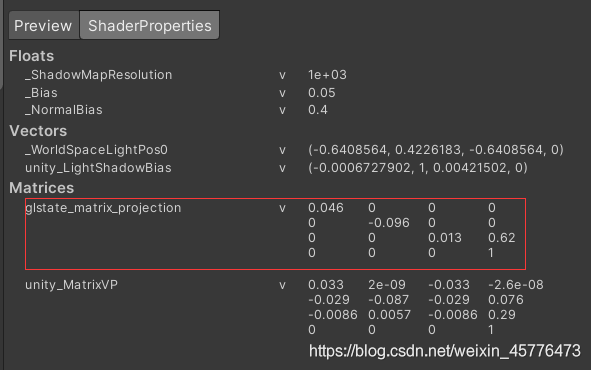

首先是正交投影,平行光源就是正交投影。我们可以打开frame debugger确认一下:

在这里插入图片描述

把矩阵写成数学形式为:
M = [ a 0 0 0 0 b 0 0 0 0 c d 0 0 0 1 ] M = \begin{bmatrix} a & 0 & 0 & 0 \\ 0 & b & 0 & 0 \\ 0 & 0 & c & d \\ 0 & 0 & 0 & 1 \end{bmatrix} M=a0000b0000c000d1
显然这是一个正交投影矩阵。对于相机空间中的任一点 P ( x , y , z , 1 ) P(x,y,z,1) P(x,y,z,1),变换到齐次剪裁空间后的 P ′ P' P坐标为:
P ′ = M P T = [ a 0 0 0 0 b 0 0 0 0 c d 0 0 0 1 ] ⋅ [ x y z 1 ] = ( a x , b y , c z + d , 1 ) T P' = MP^T = \begin{bmatrix} a & 0 & 0 & 0 \\ 0 & b & 0 & 0 \\ 0 & 0 & c & d \\ 0 & 0 & 0 & 1 \end{bmatrix} \cdot \begin{bmatrix} x \\ y \\ z \\ 1 \end{bmatrix} = (ax, by, cz + d, 1)^T P=MPT=a0000b0000c000d1xyz1=(ax,by,cz+d,1)T
可以发现,对于正交投影,clipPos.w的值为1。所以除w这件事情对正交投影压根没有影响。那么,在先不考虑各种边界的情况下,就有:

        clipPos.z += -UNITY_MATRIX_P._33 * _Bias;

这里Unity需要乘上一个系数的原因就真相大白了。带有负号是因为RESERVE Z,这里不必考虑,_Bias这个值是暴露给使用者的参数,它的自身意义就是让物体在光源空间中往后偏移一个量,而无需考虑光源空间本身,换句话说就是物体在光源空间中延z方向往后偏移 Δ z \Delta z Δz,那么它在齐次剪裁空间中z的偏移量 Δ z ′ \Delta z' Δz是多少?这个很好计算:
P 1 = ( x , y , z , 1 ) P 2 = ( x , y , z + Δ z , 1 ) P 1 ′ = ( a x , b y , c z + d , 1 ) P 2 ′ = ( a x , b y , c ( z + Δ z ) + d , 1 ) = P 1 ′ + ( 0 , 0 , c Δ z , 0 ) P_1 = (x,y,z,1) \\ P_2 = (x,y,z+\Delta z, 1) \\ P'_1 = (ax,by,cz+d,1) \\ P'_2 = (ax,by,c(z+\Delta z) +d, 1) = P'_1 + (0,0,c\Delta z, 0) P1=(x,y,z,1)P2=(x,y,z+Δz,1)P1=(ax,by,cz+d,1)P2=(ax,by,c(z+Δz)+d,1)=P1+(0,0,cΔz,0)
也就是说,在齐次空间中,要让z的值偏移 c Δ z c\Delta z cΔz才行。这个c恰恰就是上面提到的UNITY_MATRIX_P._33!Unity选择直接参数传递而不是在shader中计算的原因,猜测是传递不必要的矩阵到GPU上是一种浪费,而且对GPU而言这本身就是个常量,没必要在每个顶点上都去算一遍。

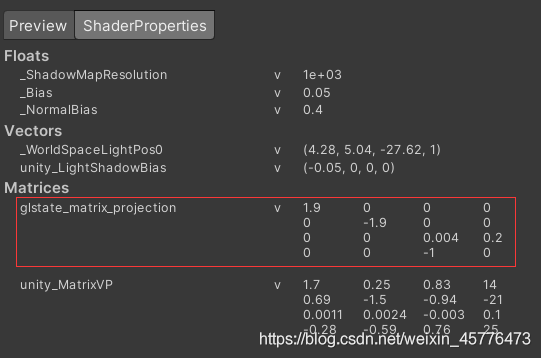

再来看透视投影,聚光灯就是透视投影。我们可以打开frame debugger确认一下:

在这里插入图片描述

把矩阵写成数学形式为:
M = [ a 0 0 0 0 b 0 0 0 0 c d 0 0 − 1 0 ] M = \begin{bmatrix} a & 0 & 0 & 0 \\ 0 & b & 0 & 0 \\ 0 & 0 & c & d \\ 0 & 0 & -1 & 0 \end{bmatrix} M=a0000b0000c100d0
显然这是一个透视投影矩阵。对于相机空间中的任一点 P ( x , y , z , 1 ) P(x,y,z,1) P(x,y,z,1),变换到齐次剪裁空间后的 P ′ P' P坐标为:
P ′ = M P T = [ a 0 0 0 0 b 0 0 0 0 c d 0 0 − 1 0 ] ⋅ [ x y z 1 ] = ( a x , b y , c z + d , − z ) T P' = MP^T = \begin{bmatrix} a & 0 & 0 & 0 \\ 0 & b & 0 & 0 \\ 0 & 0 & c & d \\ 0 & 0 & -1 & 0 \end{bmatrix} \cdot \begin{bmatrix} x \\ y \\ z \\ 1 \end{bmatrix} = (ax, by, cz + d, -z)^T P=MPT=a0000b0000c100d0xyz1=(ax,by,cz+d,z)T
同样,在先不考虑各种边界的情况下,就有:

clipPos.z += -_Bias / -viewPos.z;

这里对viewPos.z取负,是因为相机空间是右手坐标系,相机看向的是z轴负方向,所以viewPos.z < 0,而在剪裁空间又是左手坐标系,需要对z轴取反。

类似正交投影,我们假设物体在光源空间中延z方向往后偏移 Δ z \Delta z Δz,那么它在齐次剪裁空间中z的偏移量 Δ z ′ \Delta z' Δz是多少?
P 1 = ( x , y , z , 1 ) P 2 = ( x , y , z + Δ z , 1 ) P 1 ′ = ( a x , b y , c z + d , − z ) P 2 ′ = ( a x , b y , c ( z + Δ z ) + d , − ( z + Δ z ) ) P_1 = (x,y,z,1) \\ P_2 = (x,y,z+\Delta z, 1) \\ P'_1 = (ax,by,cz+d,-z) \\ P'_2 = (ax,by,c(z+\Delta z) +d, -(z + \Delta z)) P1=(x,y,z,1)P2=(x,y,z+Δz,1)P1=(ax,by,cz+d,z)P2=(ax,by,c(z+Δz)+d,(z+Δz))
好像没那么直观,让我们继续往下推导:
P 2 ′ = ( a x ⋅ ( − z ) − ( z + Δ z ) , b y ⋅ ( − z ) − ( z + Δ z ) , ( c ( z + Δ z ) + d ) ⋅ ( − z ) − ( z + Δ z ) , − z ) P'_2 = (\dfrac{ax \cdot (-z)}{-(z + \Delta z)}, \dfrac{by \cdot (-z)}{-(z + \Delta z)}, \dfrac{(c(z+\Delta z) +d) \cdot (-z)}{-(z + \Delta z)}, -z) P2=((z+Δz)ax(z),(z+Δz)by(z),(z+Δz)(c(z+Δz)+d)(z),z)
这回x和y都变了。但其实也是正常的,毕竟对于透视投影来说,将一个物体往z方向平移,投影的位置还和位移前相同,那么它的x,y方向也需要平移。不过,这里我们不需要考虑x和y的部分。继续放大z的计算部分往下看:
Δ z ′ = ( c ( z + Δ z ) + d ) ⋅ ( − z ) − ( z + Δ z ) − ( c z + d ) = ( c ( z + Δ z ) + d ) ⋅ z − ( c z + d ) ( z + Δ z ) ( z + Δ z ) = − d Δ z z + Δ z \Delta z' = \dfrac{(c(z+\Delta z) +d) \cdot (-z)}{-(z + \Delta z)} - (cz +d) \\ = \dfrac{(c(z+\Delta z) +d) \cdot z - (cz+d)(z+\Delta z)}{(z + \Delta z)} \\ = \dfrac{-d\Delta z}{z + \Delta z} Δz=(z+Δz)(c(z+Δz)+d)(z)(cz+d)=(z+Δz)(c(z+Δz)+d)z(cz+d)(z+Δz)=z+ΔzdΔz

对于同一个光源空间来说,d其实是一个常数,为了计算方便可以直接拿掉,而 Δ z \Delta z Δz和z本身相比,可以忽略不计,所以有:
Δ z ′ = − d Δ z z + Δ z ≈ − Δ z z \Delta z' = \dfrac{-d\Delta z}{z + \Delta z} \approx \dfrac{-\Delta z}{z} Δz=z+ΔzdΔzzΔz
这就和代码中的描述一致了。其实从直观上也好理解,这步操作是为了让物体在光源空间的不同位置往后偏移时,都能偏移相同的一个量,因为透视投影具有近大远小的性质,除z就是做了一个透视补偿。

再往下看代码,这里定义了一个clamped的分量,它在unity_LightShadowBias.y为1的时候生效。通过查阅资料可以知道,这个值只有在平行光源的情况为1,其他情况都为0。clamped所做的事情就是让clipPos.z不要超过近剪裁面,代表的是光源背面(近似)的点的z值。而平行光源是不存在光源背面这一概念的,理论上只要位于平行光源的光源空间内,就一定要跑一遍shadow caster。所以这么做的原因是为了防止裁掉平行光“背面”的点。

UnityClipSpaceShadowCasterPos

接下来看UnityClipSpaceShadowCasterPos

float4 UnityClipSpaceShadowCasterPos(float4 vertex, float3 normal)
{
    float4 wPos = mul(unity_ObjectToWorld, vertex);

    if (unity_LightShadowBias.z != 0.0)
    {
        float3 wNormal = UnityObjectToWorldNormal(normal);
        float3 wLight = normalize(UnityWorldSpaceLightDir(wPos.xyz));

        // apply normal offset bias (inset position along the normal)
        // bias needs to be scaled by sine between normal and light direction
        // (http://the-witness.net/news/2013/09/shadow-mapping-summary-part-1/)
        //
        // unity_LightShadowBias.z contains user-specified normal offset amount
        // scaled by world space texel size.

        float shadowCos = dot(wNormal, wLight);
        float shadowSine = sqrt(1-shadowCos*shadowCos);
        float normalBias = unity_LightShadowBias.z * shadowSine;

        wPos.xyz -= wNormal * normalBias;
    }

    return mul(UNITY_MATRIX_VP, wPos);
}
// Legacy, not used anymore; kept around to not break existing user shaders
float4 UnityClipSpaceShadowCasterPos(float3 vertex, float3 normal)
{
    return UnityClipSpaceShadowCasterPos(float4(vertex, 1), normal);
}

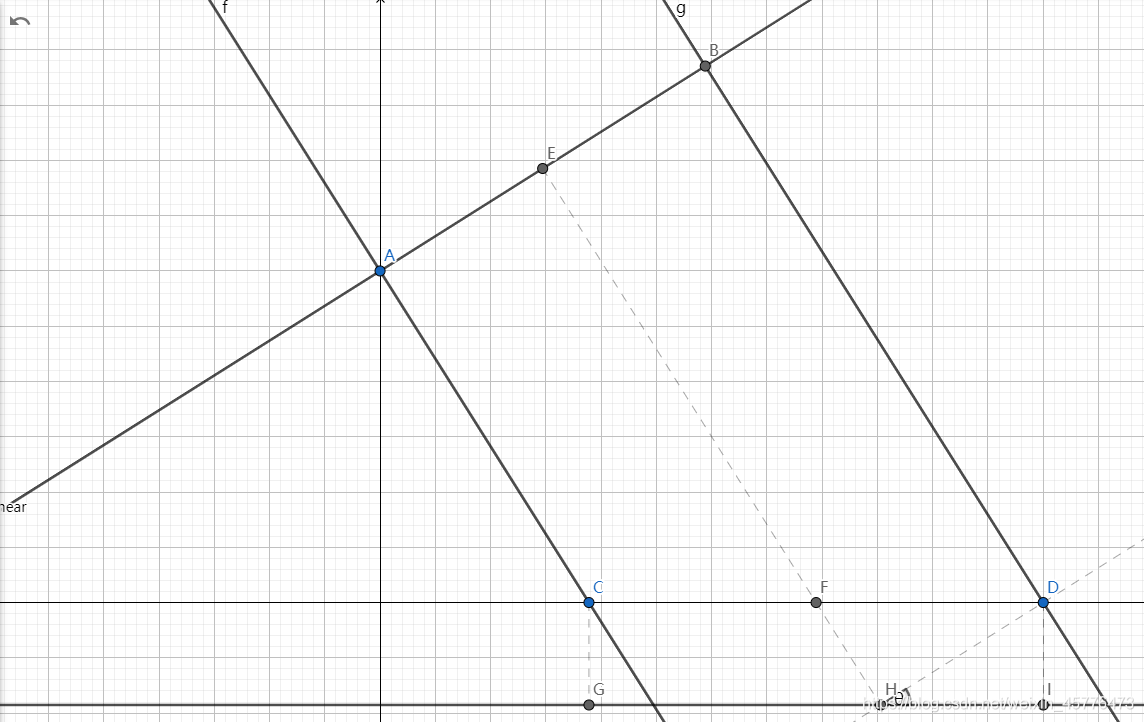

unity_LightShadowBias.z存储了与normal dias相关的参数。这个值还与shadow map的贴图尺寸有关。而且通过实践可以发现,这个值只在平行光源的情况下有效,其他光源都是0。让我们回到之前的图:

在这里插入图片描述

我们要求的normal bias就是CG的长度,它等于DI:
C G = D I = D H ⋅ s i n θ = 1 2 A B ⋅ s i n θ CG = DI = DH \cdot sin\theta = \dfrac{1}{2}AB \cdot sin\theta CG=DI=DHsinθ=21ABsinθ
AB其实是光源视锥体大小与shadowmap尺寸的比值,可以理解成是shadowmap的一个texel所能覆盖的视锥体区域。这里也可以看出,shadowmap的精度越高,覆盖的光源视锥体区域越小,引起shadow acne的可能性也越小。
A B = f r u s t u m S i z e s h a d o w M a p S i z e AB = \dfrac{frustumSize}{shadowMapSize} AB=shadowMapSizefrustumSize
从图中容易看出 θ \theta θ其实就是光源与法线的夹角,所以:
s i n θ = 1 − ( N ⋅ L ) 2 sin\theta = \sqrt{1 - (N \cdot L)^2} sinθ=1(NL)2
目前尚不清楚Unity是如何计算frustumSize的,但在某些情况下,这个frustumSize就是:

frustumSize = 2 / UNITY_MATRIX_P._11

也就得到:
C G = 1 M a t r i x P 11 ⋅ s h a d o w M a p S i z e ⋅ s i n θ CG = \dfrac{1}{MatrixP_{11} \cdot shadowMapSize} \cdot sin\theta CG=MatrixP11shadowMapSize1sinθ
正弦前面这货就是unity_LightShadowBias.z(可能不准确)。

投射阴影(点光源)

现在让我们回到点光源来。对于点光源来说,ShadowCaster的代码是这样的:

	struct Interpolators {
		float4 position : SV_POSITION;
		float3 lightVec : TEXCOORD0;
	};

	Interpolators MyShadowVertexProgram (VertexData v) {
		Interpolators i;
		i.position = UnityObjectToClipPos(v.position);
		i.lightVec =
			mul(unity_ObjectToWorld, v.position).xyz - _LightPositionRange.xyz;
		return i;
	}

	float4 MyShadowFragmentProgram (Interpolators i) : SV_TARGET {
		float depth = length(i.lightVec) + unity_LightShadowBias.x;
		depth *= _LightPositionRange.w;
		return UnityEncodeCubeShadowDepth(depth);
	}

代码看上去很直观,除了最后的UnityEncodeCubeShadowDepth,看一下它是做什么的:

// Encoding/decoding [0..1) floats into 8 bit/channel RGBA. Note that 1.0 will not be encoded properly.
inline float4 EncodeFloatRGBA( float v )
{
    float4 kEncodeMul = float4(1.0, 255.0, 65025.0, 16581375.0);
    float kEncodeBit = 1.0/255.0;
    float4 enc = kEncodeMul * v;
    enc = frac (enc);
    enc -= enc.yzww * kEncodeBit;
    return enc;
}

float4 UnityEncodeCubeShadowDepth (float z)
{
    #ifdef UNITY_USE_RGBA_FOR_POINT_SHADOWS
    return EncodeFloatRGBA (min(z, 0.999));
    #else
    return z;
    #endif
}

因为有些硬件不支持渲染到浮点纹理,只能将一个浮点数拆成4个部分,分别存储到RGBA上。而不支持浮点纹理的硬件往往也不支持整数指令和位运算操作,就只能采用传统的加减乘除四则运算了。代码中kEncodeMul的值实际上是:
k E n c o d e M u l = ( 25 5 0 , 25 5 1 , 25 5 2 , 25 5 3 ) kEncodeMul = (255^0, 255^1, 255^2, 255^3) kEncodeMul=(2550,2551,2552,2553)
我们希望把v表示成:
v = v R + 1 255 v G + 1 25 5 2 v B + 1 25 5 3 v A 1 255 ≤ v R < 1 1 255 ≤ v G < 1 1 255 ≤ v B < 1 1 255 ≤ v A < 1 v = v_R + \dfrac{1}{255}v_G + \dfrac{1}{255^2}v_B + \dfrac{1}{255^3}v_A \\ \dfrac{1}{255} \leq v_R < 1 \\ \dfrac{1}{255} \leq v_G < 1 \\ \dfrac{1}{255} \leq v_B < 1 \\ \dfrac{1}{255} \leq v_A < 1 \\ v=vR+2551vG+25521vB+25531vA2551vR<12551vG<12551vB<12551vA<1
让我们对enc.x分量的计算过程进行分析,其他的分量也是类似的:
e n c x = v R + 1 255 v G + 1 25 5 2 v B + 1 25 5 3 v A e n c y = v G + 1 255 v B + 1 25 5 2 v A e n c x = e n c x − e n c y ⋅ 1 255 = v R enc_x = v_R + \dfrac{1}{255}v_G + \dfrac{1}{255^2}v_B + \dfrac{1}{255^3}v_A \\ enc_y = v_G + \dfrac{1}{255}v_B + \dfrac{1}{255^2}v_A \\ enc_x = enc_x - enc_y \cdot \dfrac{1}{255} = v_R encx=vR+2551vG+25521vB+25531vAency=vG+2551vB+25521vAencx=encxency2551=vR
对于点光源,我们显式地在fragment shader中返回了像素点的深度信息,这是因为点光源的cube map不一定支持depth,也就是硬件不一定会把深度信息自动写入cube map。Unity使用SHADOWS_CUBE_IN_DEPTH_TEX宏进行区分。

Reference

[1] Shadows

[2] 反向Z(Reversed-Z)的深度缓冲原理

[3] 自适应Shadow Bias算法

[4] OpenGL Projection Matrix

[5] UWA问答

[6] 把float编码到RGBA8
