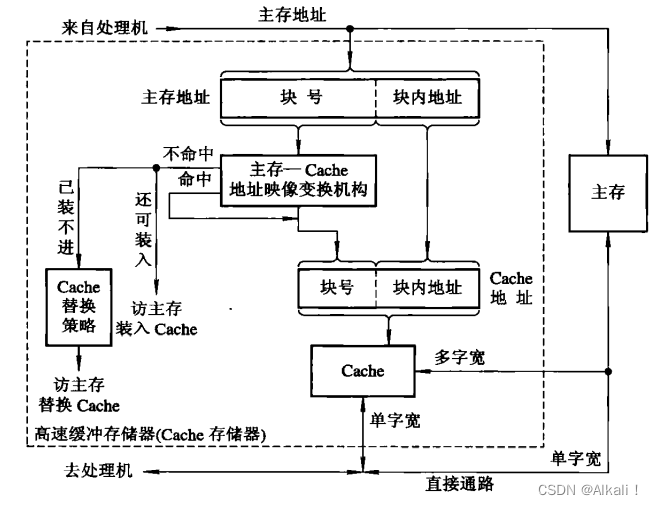

Cache存储器的基本结构

cache存储器的基本结构
在这里插入图片描述

地址的映像与变换

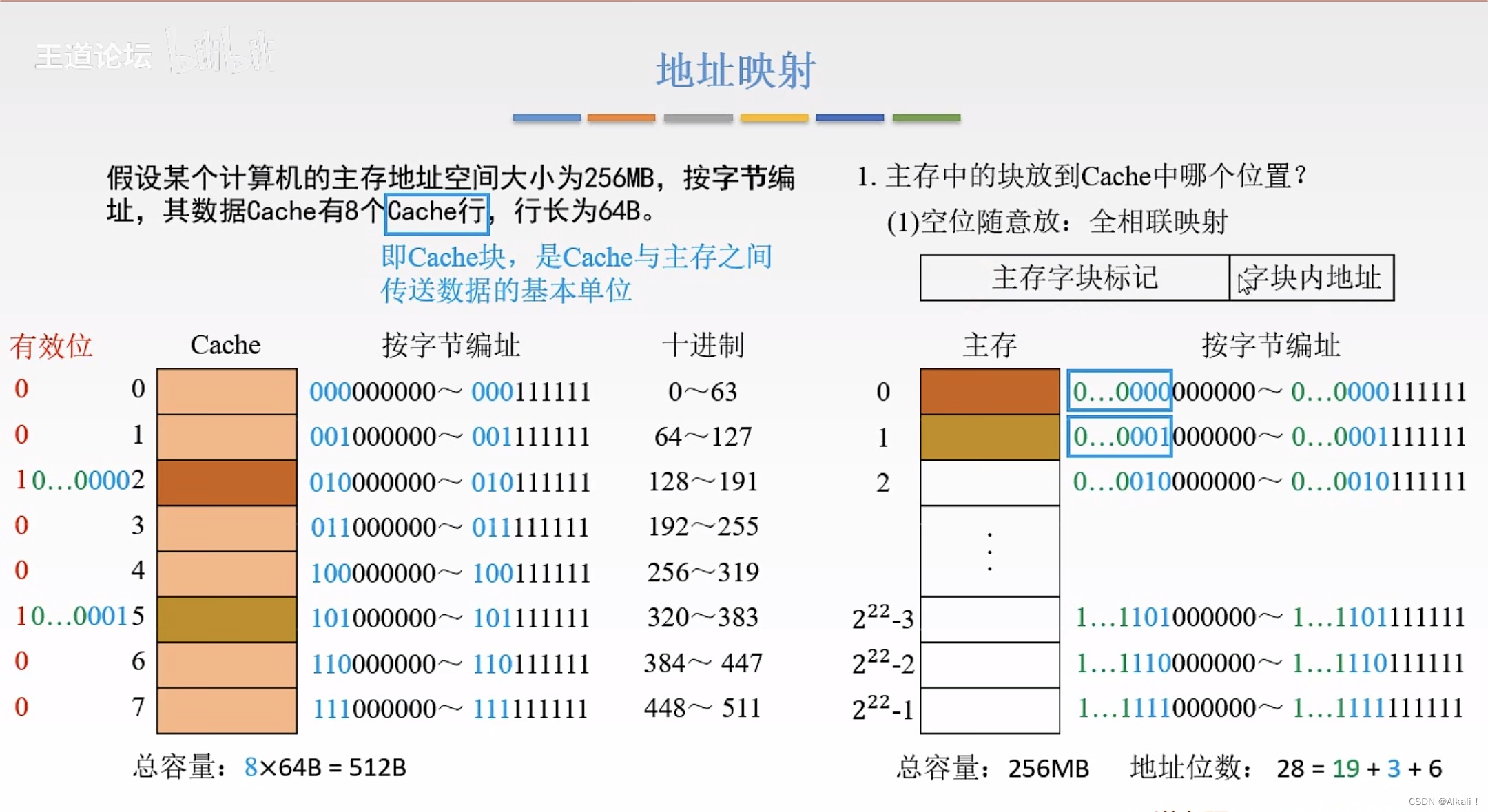

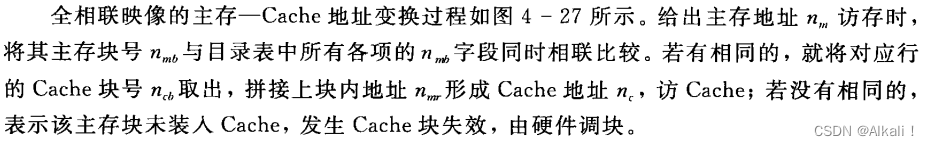

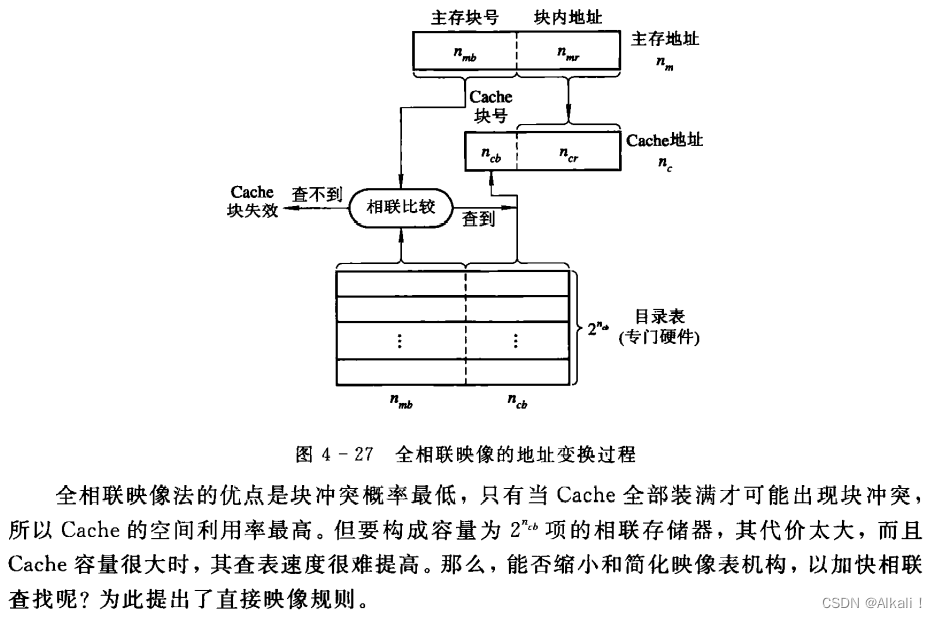

全相联映像：空位随意放

在这里插入图片描述

相联目录表结构：主存块号+Cache块号（看题目是否有要求，有的话再加上1位有效位）
相联目录表的比较位数＝主存块号的位数
相联目录表的项（行）数等于Cache的总块数
两者是映射的时候一一对应的。

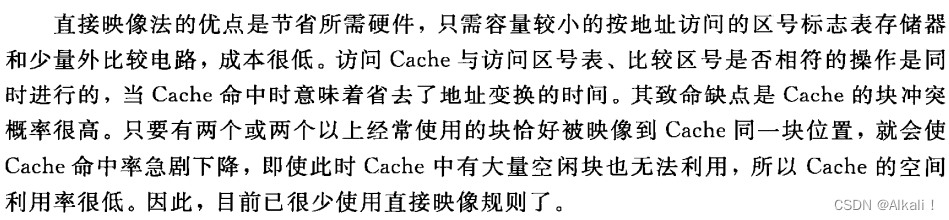

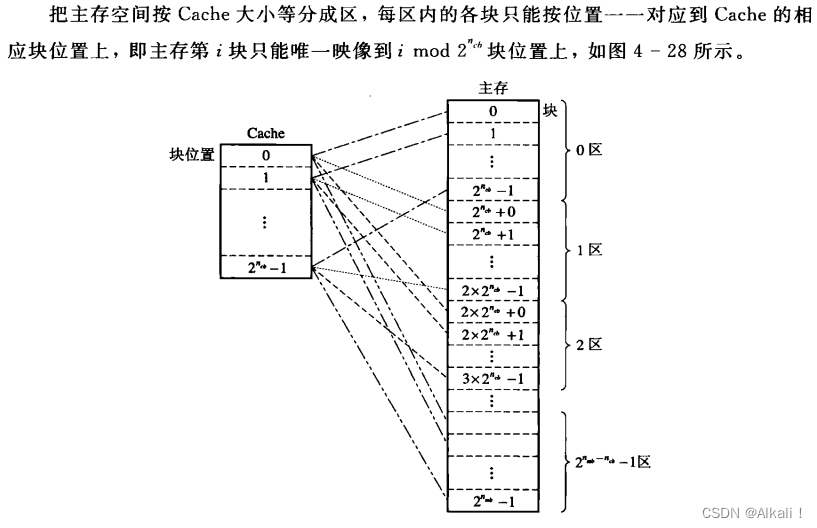

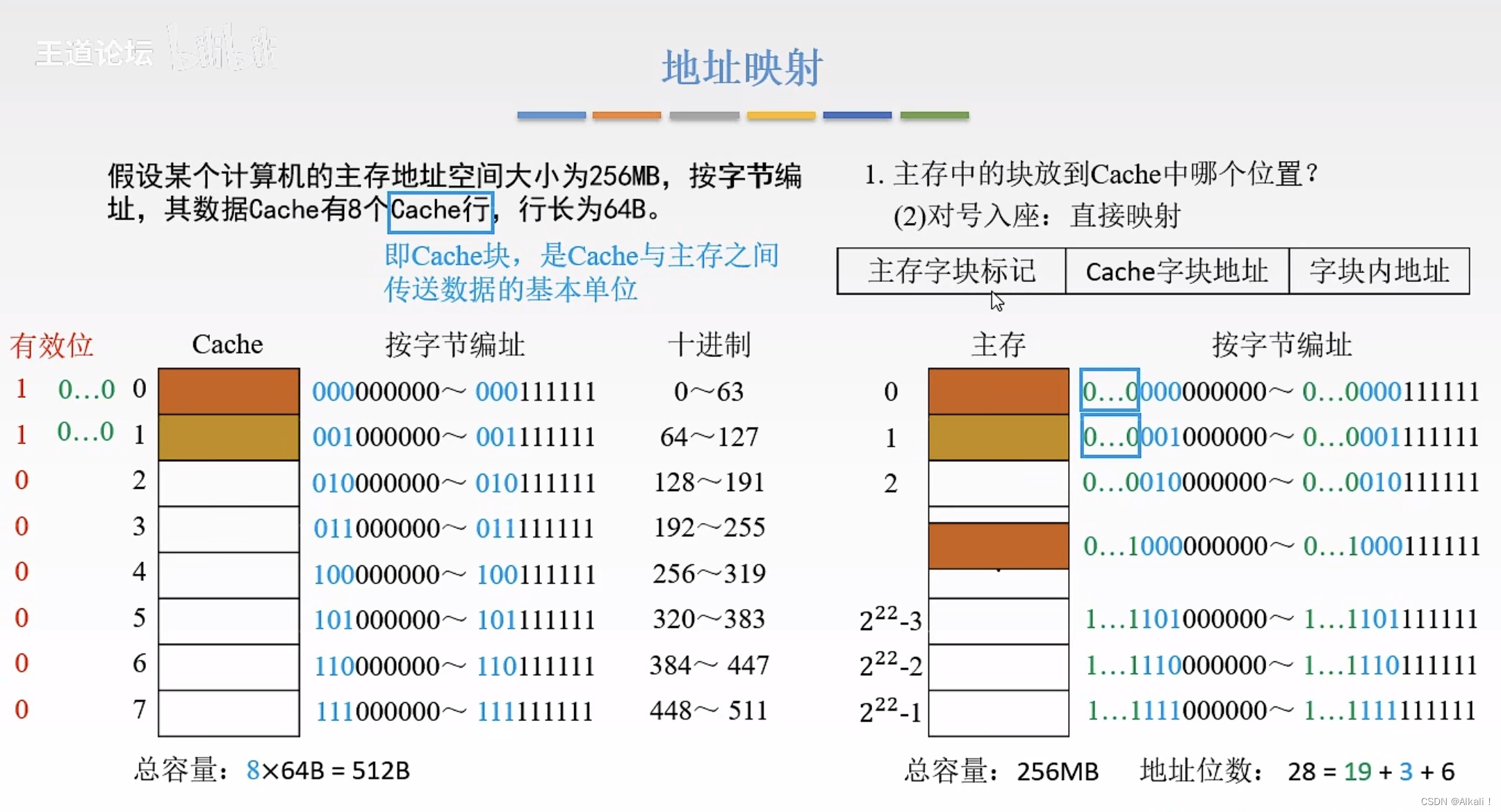

直接映像：对“号”入座

在这里插入图片描述

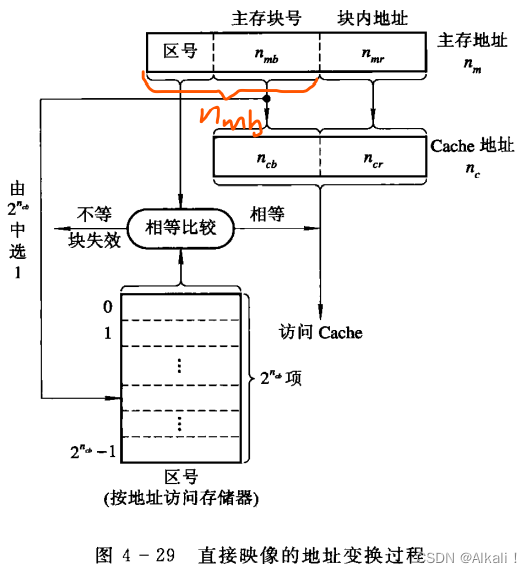

相联目录表结构：区号（看题目是否有要求，有的话再加上1位有效位）
相联目录表的比较位数＝主存区号的位数
相联目录表的项（行）数等于Cache的总块数

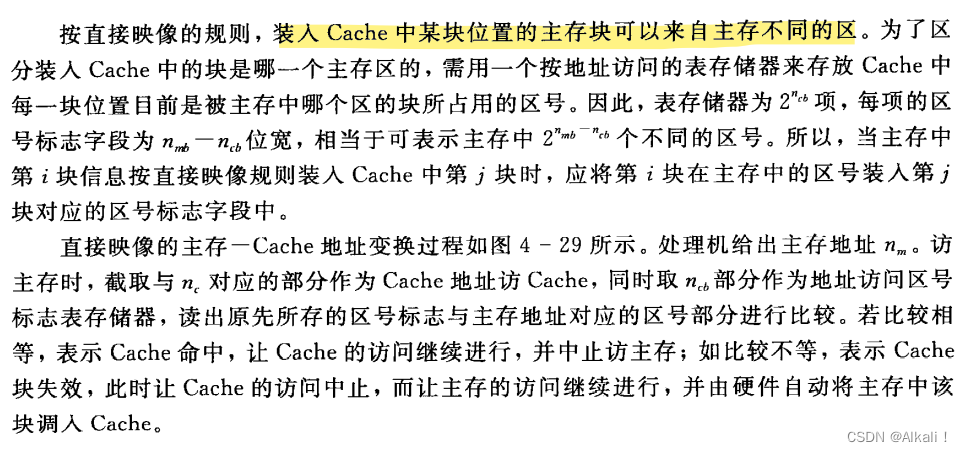

相当于是保存了区号和Cache中哪一块的映射。
在这里插入图片描述

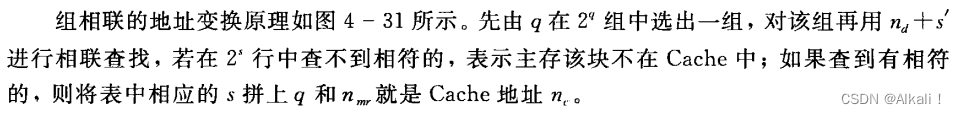

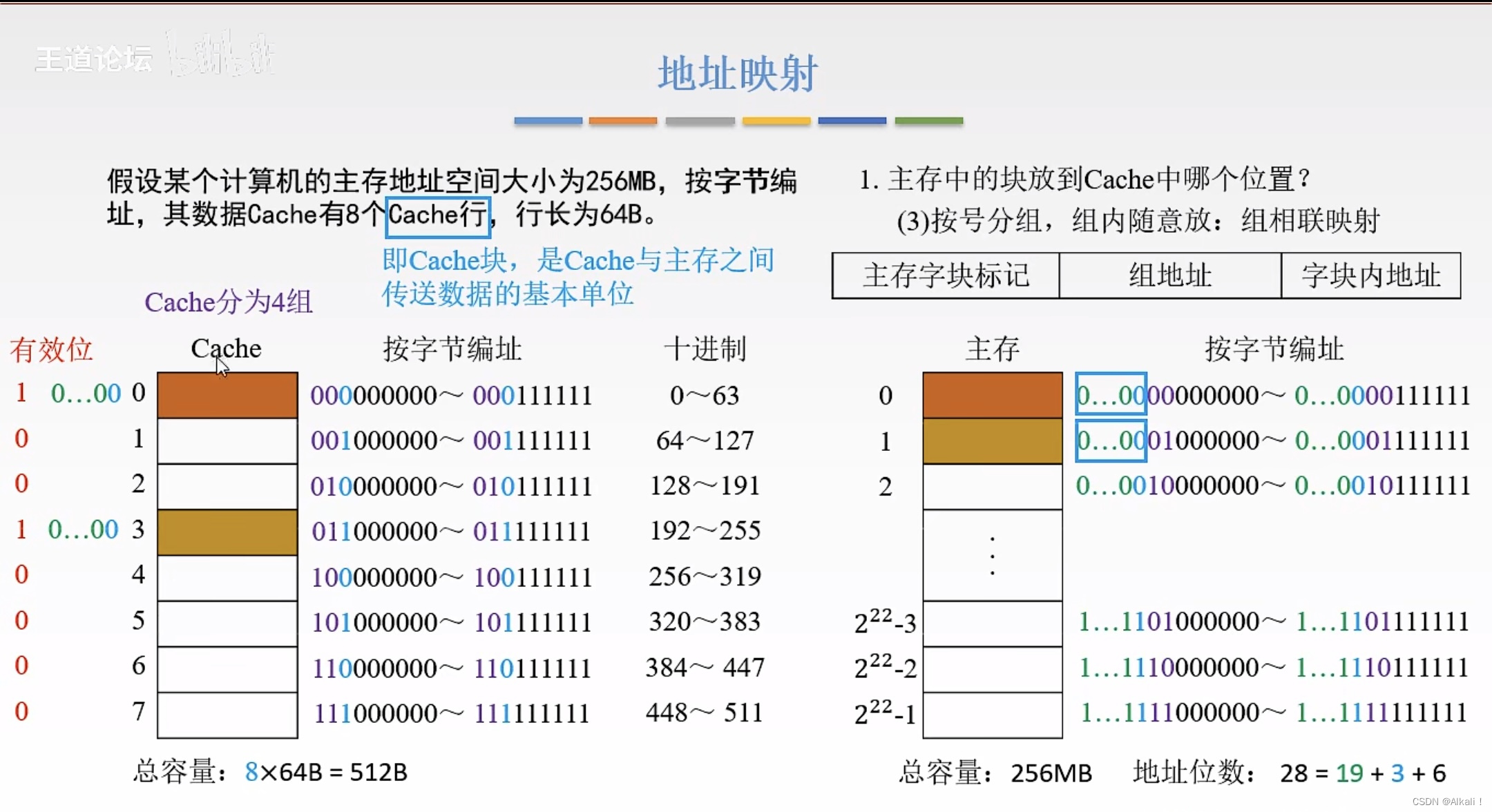

组相联映像：按号分组，组内随意放

在这里插入图片描述
主存地址字段：区号、组号、组内块号、块内地址（偏移）
Cache地址字段：组号、组内块号、块内地址（偏移）

可以理解为一个区的大小就是Cache的大小，Cache自成一区，将主存划分成若干个区。
主存的每个区，完全顺向映射到Cache。
各组之间是直接映像，而组内是全相联映像。

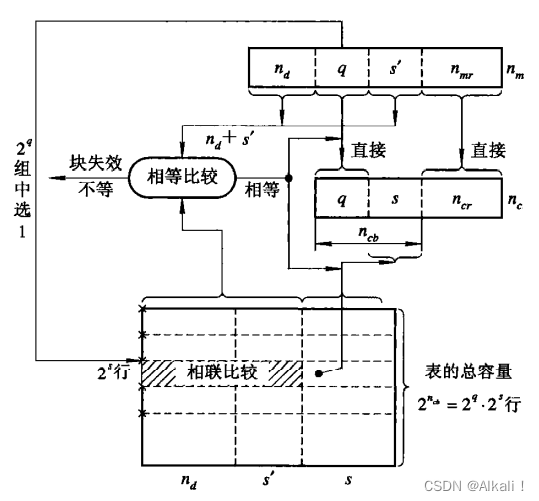

在这里插入图片描述
相联目录表结构：区号+组内块号（主存）+组内块号（Cache）
（看题目是否有要求，有的话再加上1位有效位）
相联目录表的比较位数＝区号位数+组内块号（主存）位数
相联目录表的项（行）数等于Cache的组数乘以一组内的块数
在这里插入图片描述
