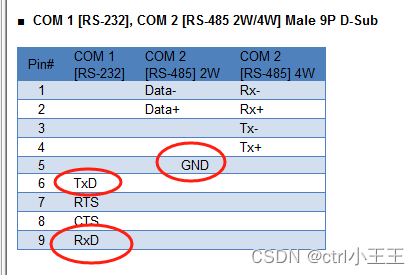

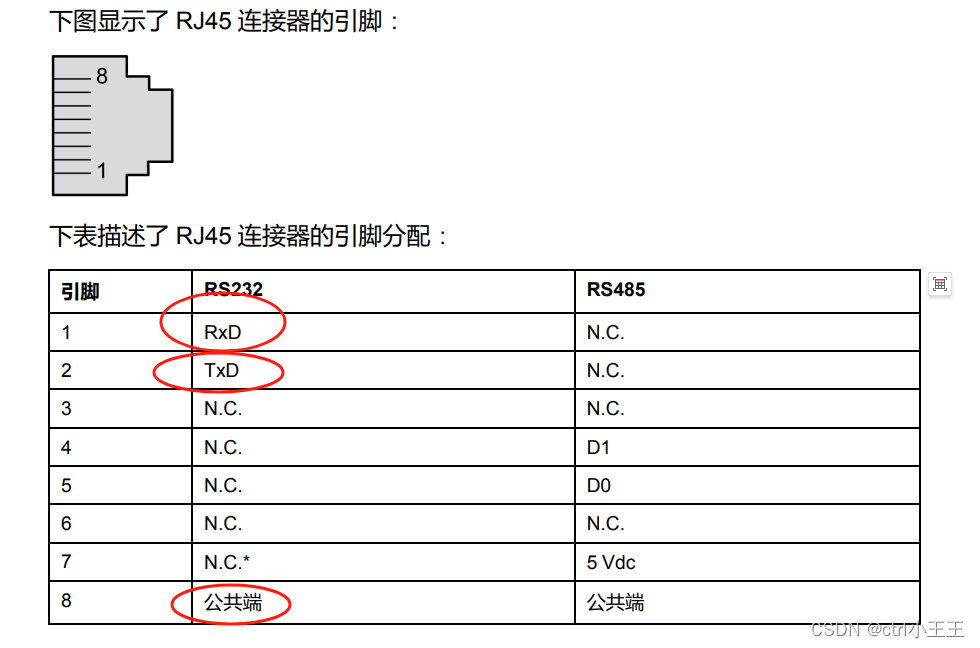

1.接线（以施耐德TM241和威纶通TK6071IP为例）

施耐德RxD与威纶通TxD相连

施耐德TxD与威纶通RxD相连

施耐德公共端与威纶通GND相连

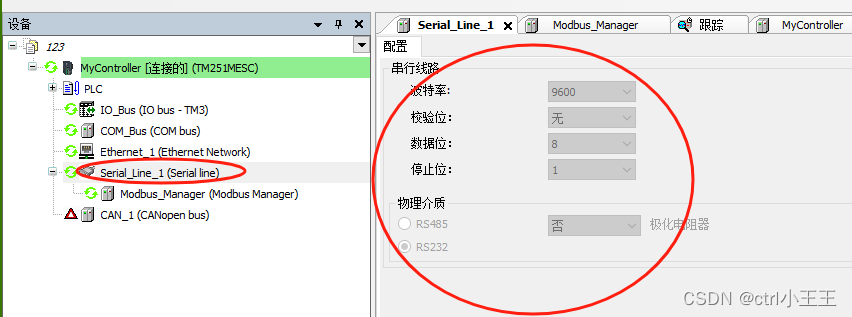

2.施耐德配置参数，施耐德plc为从站

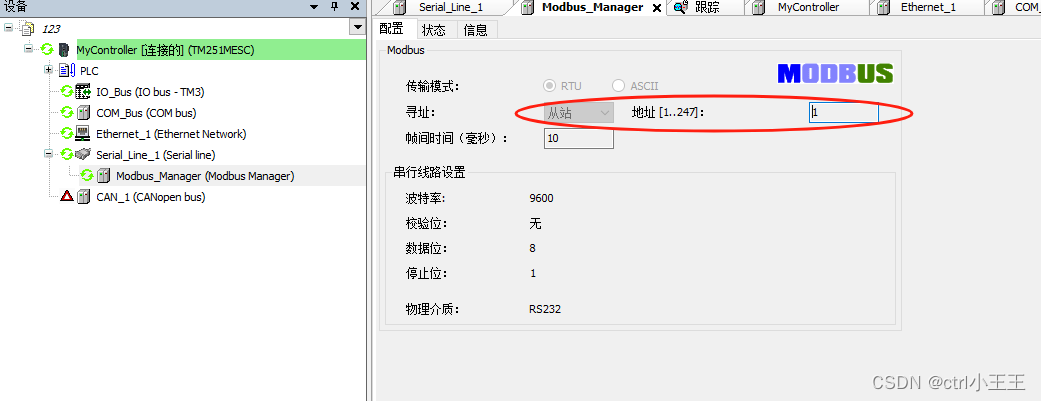

如果没有Modbus_Manager，可以先删除当前位置的东西，然后再添加设备，选Modbus_Manager就可以了。默认不是Modbus_Manager，需要自己修改成Modbus_Manager。

3.威纶通参数配置

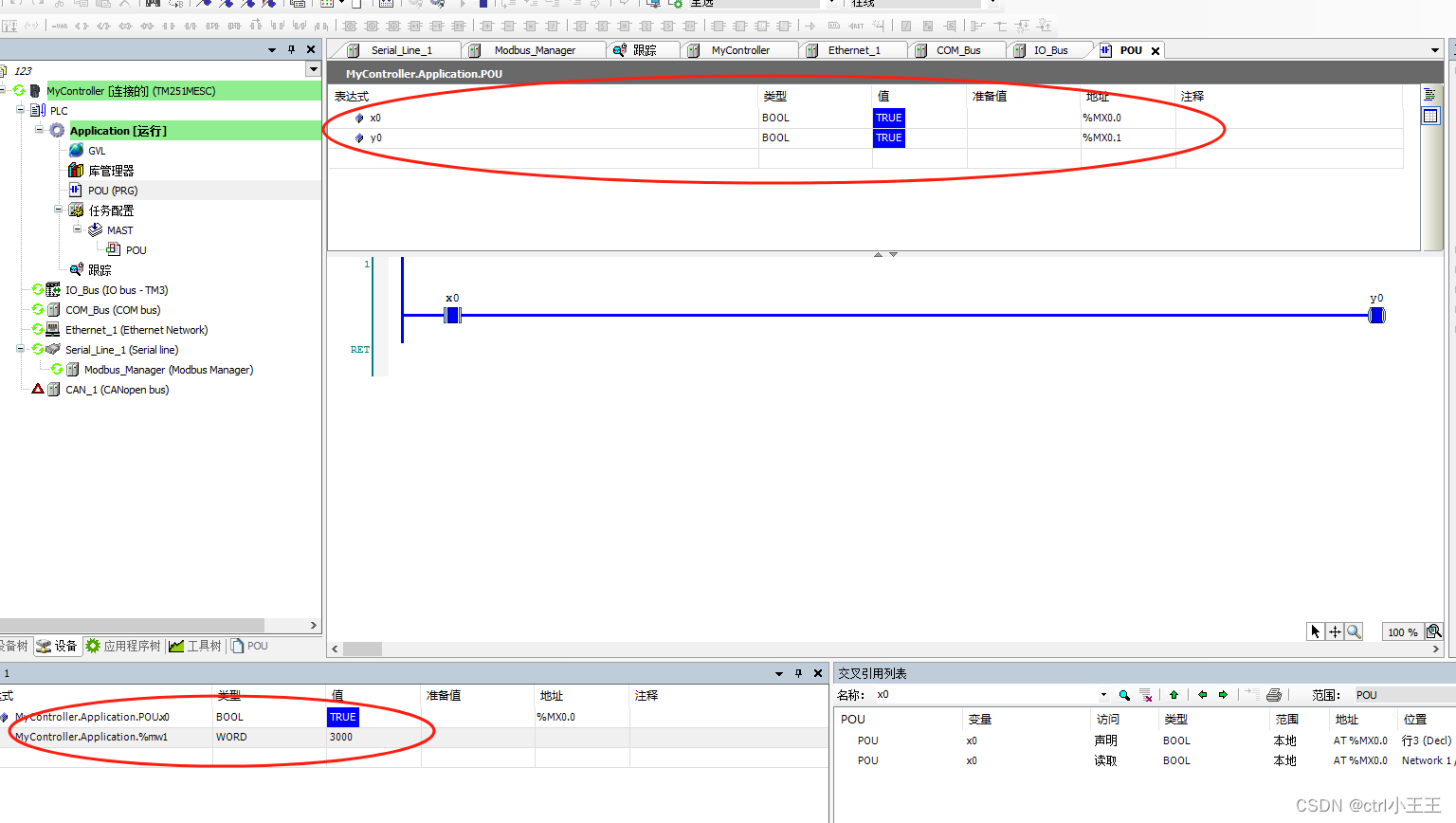

4.以上参数均正确，就可以联机运行，PLC地址查看手册下面是例子。

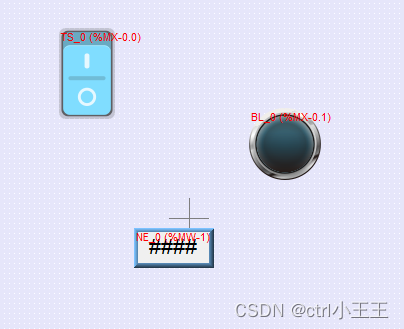

按钮按%MX0.0 指示灯%MX0.1

数值%MW1
