一、MP4文件格式解析

1、视频文件总体介绍

(1)视频文件的本质：记录压缩后的视频帧并且能被播放器还原解码播放(关键是找到视频的I帧，P帧)

(2)视频文件的关键：高效率记录信息、兼容性

(3)视频文件的信息：索引信息、有效信息

2、MP4格式总体介绍

(1)MP4由MP3(纯audio)升级而来，包含video和audio在内

(2)MP4是h.264的最主流打包格式

(3)MP4文件内部**采用网络字节序（大端模式） **

3、MP4学习路线

(1)学习MP4的组织形式和box解析

(2)移植和使用mp4v2开源库来打包MP4

(3)进一步研究MP4解包播放和mp4v2源码

(4)自己编程进行MP4的打包、解包、分割等。

4、正式开始MP4的组织形式的学习

参考学习（必读）：https://www.cnblogs.com/ranson7zop/p/7889272.html

MP4视频文件封装格式是基于QuickTime容器格式定义的，因此参考QuickTime的格式定义对理解MP4文件格式很有帮助。MP4文件格式是一个十分开放的容器，几乎可以用来描述所有的媒体结构，MP4文件中的媒体描述与媒体数据是分开的，并且媒体数据的组织也很自由，不一定要按照时间顺序排列，甚至媒体数据可以直接引用其他文件。同时，MP4也支持流媒体(通过网络来边下载边播放）。MP4目前被广泛用于封装h.264视频和AAC音频，是高清视频的代表。

(1)整个MP4文件由若干个各种不同的box组成，打包和解包时都是以box为单位的

(2)MP4中有且只有一个ftyp box（file type box），该box位于整个MP4的开头位置

二、MP4Info工具使用

所用到的软件及资料链接：

链接：https://pan.baidu.com/s/1DFbZPI4ch_y33RUAE6whiA
提取码：pu15
--来自百度网盘超级会员V5的分享

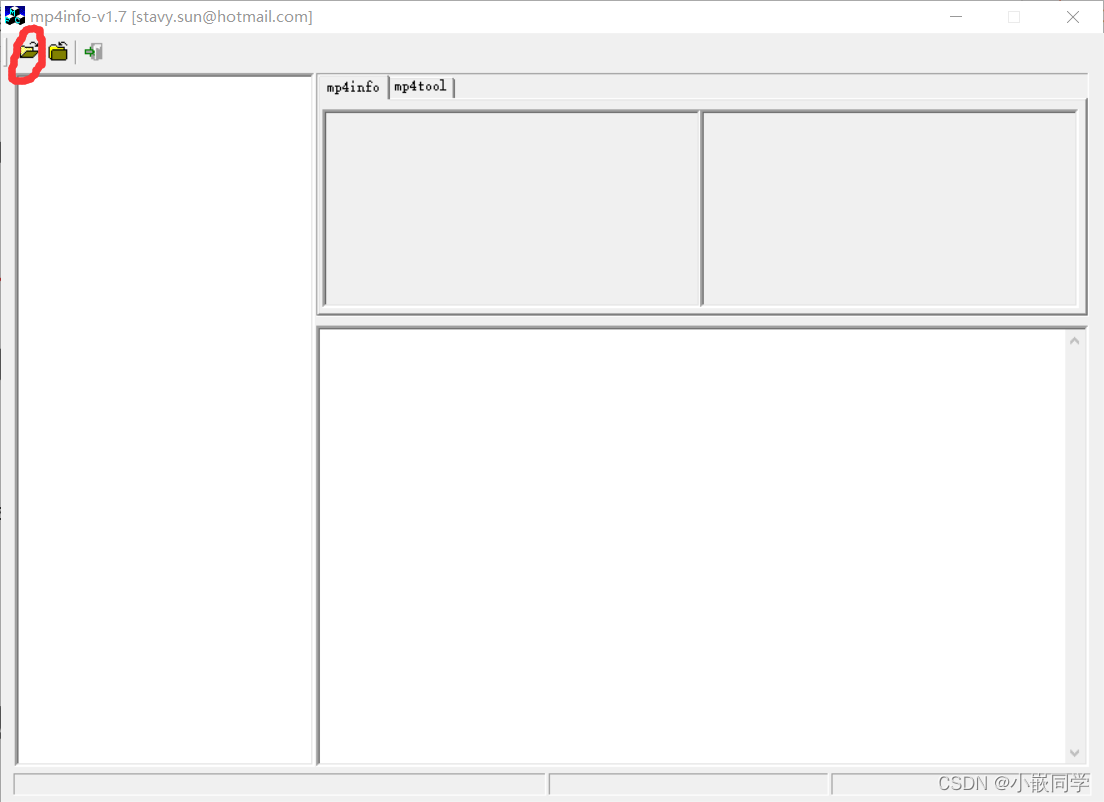

第一步：打开该软件
在这里插入图片描述

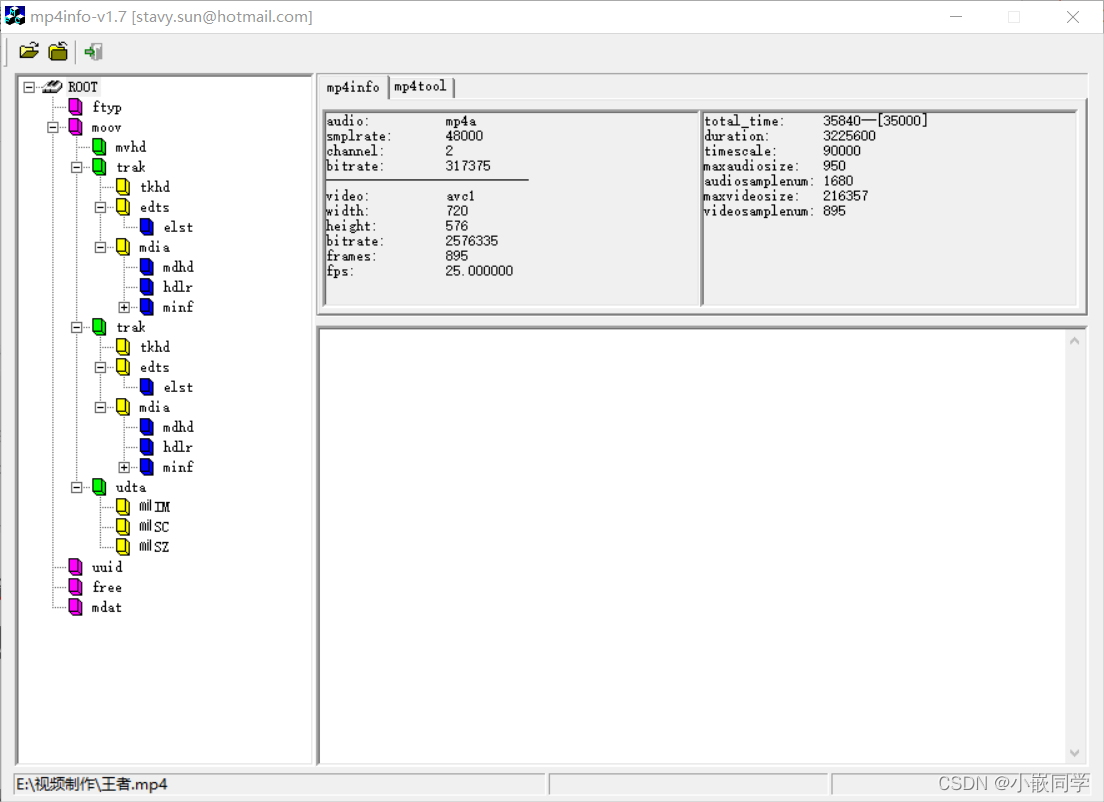

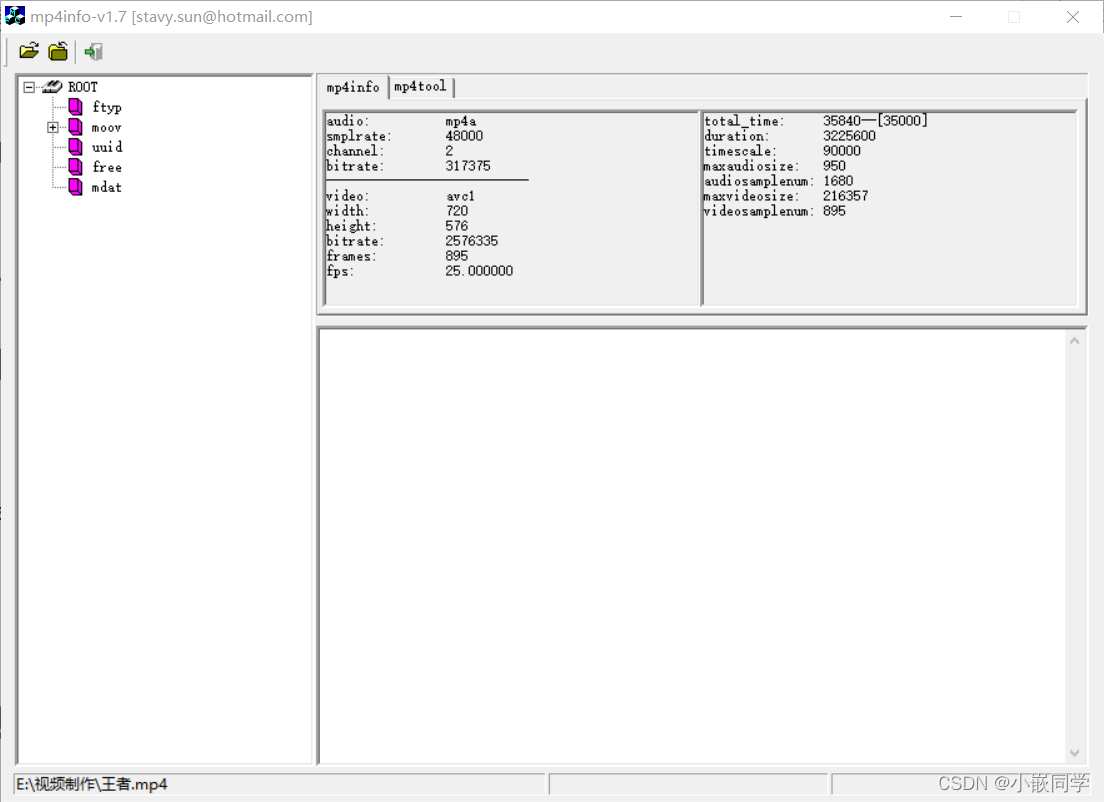

第二步：使用该软件打开一个MP4视频文件，就会出现下面的情况：

图中右半部分的信息通过解析box得到。

该软件无法打开太大的视频文件，只能打开一些小的视频文件用于分析。

三、mp4v2移植和播放实战

mp4v2 库是一个专用于处理mp4容器的开源项目，其使用c++编写，并提供c语言接口。

1、下载mp4v2

(1)https://launchpad.net/ubuntu/+source/mp4v2/2.0.0~dfsg0-6

(2)解压，并在目录内创建_install目录作为安装目录

2、配置并编译

(1)导出环境变量，使得可以找到交叉编译链：
sudo PATH=$PATH:/opt/hisi-linux/x86-arm/arm-hisiv300-linux/target/bin CC=arm-hisiv300-linux-gcc CXX=arm-hisiv300-linux-gcc

进行配置：
./configure --host=arm-hisiv300-linux --prefix=/home/aston/sambashare/mp4v2-2.0.0/_install  --disable-option-checking --disable-debug --disable-optimize --disable-fvisibility --disable-gch --disable-largefile --disable-util --disable-dependency-tracking --disable-libtool-lock

注：_install  这个文件夹需要我们手动创建，最终编译生成的文件会存放在这个文件夹中
(2)make
(3)make install
(4)检查各必要文件

3、部署

(1)生成的lib加到mpp lib里面

(2)生成的include下文件添加到海思SDK 中的mpp/include中去

(3)生成的lib/的动态库文（* so *）件加到开发板lib目录下（通过开发板挂载到主机的那个目录）

若出现存储空间不够用的情况，可将一些不用的文件(如usb网卡驱动)删除掉或者放在开发板挂载的/mnt目录中。

cp ~/sambashare/mp4v2-2.0.0/_install/lib/* ./

cp ~/sambashare/mp4v2-2.0.0/_install/include/* ./ -rf

4、编译sample

(1)用提供的sample文件夹替换掉原来的sample，或者给提供的文件夹起个新的名字sample_mp4

链接：https://pan.baidu.com/s/1LMNPxBzWeI-94L8zKCVhpA
提取码：gu90
--来自百度网盘超级会员V5的分享

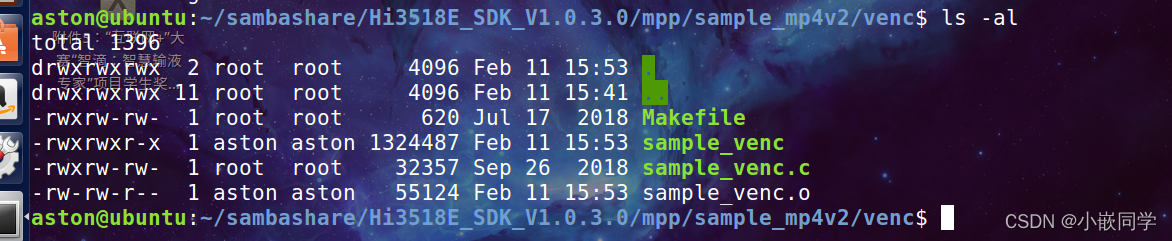

(2)make
在这里插入图片描述

6、准备TF卡

参考学习（了解扩充）：https://blog.csdn.net/li_wen01/article/details/79929730

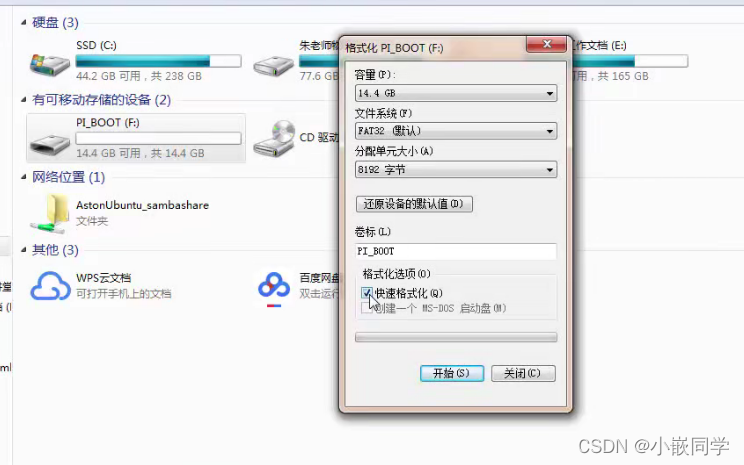

(1)TF卡格式化为FAT32文件系统，若失败可试试低层格式化软件如SDFormat之类
在这里插入图片描述

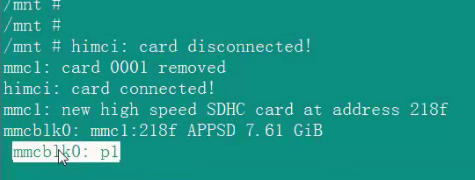

(2)开机后将TF卡进行挂载

 mount -t vfat /dev/mmcblk0p1 /usr/mmc

在这里插入图片描述
要是内存卡太大，如16G则并不一定能用，无法识别到分区，不能工作。我用了一张8G的成功了。

(3)先检测下TF卡可用,如在电脑创建一个文件，在开发板去读写。

7、运行和测试

(1)运行上边步骤中make编译生成的sample_venc可执行文件，使用rtsp方式测试，确认有图像

(2)终止程序，取出TF卡用读卡器接电脑，通过电脑的视频播放软件查看

注：在进行功能测试试，rtsp并未正常工作，但mp4视频打包成功了，分析猜测原因可能是进行视频打包时打印信息太多影响了rtsp的正常工作。

四、MP4打包源码解析

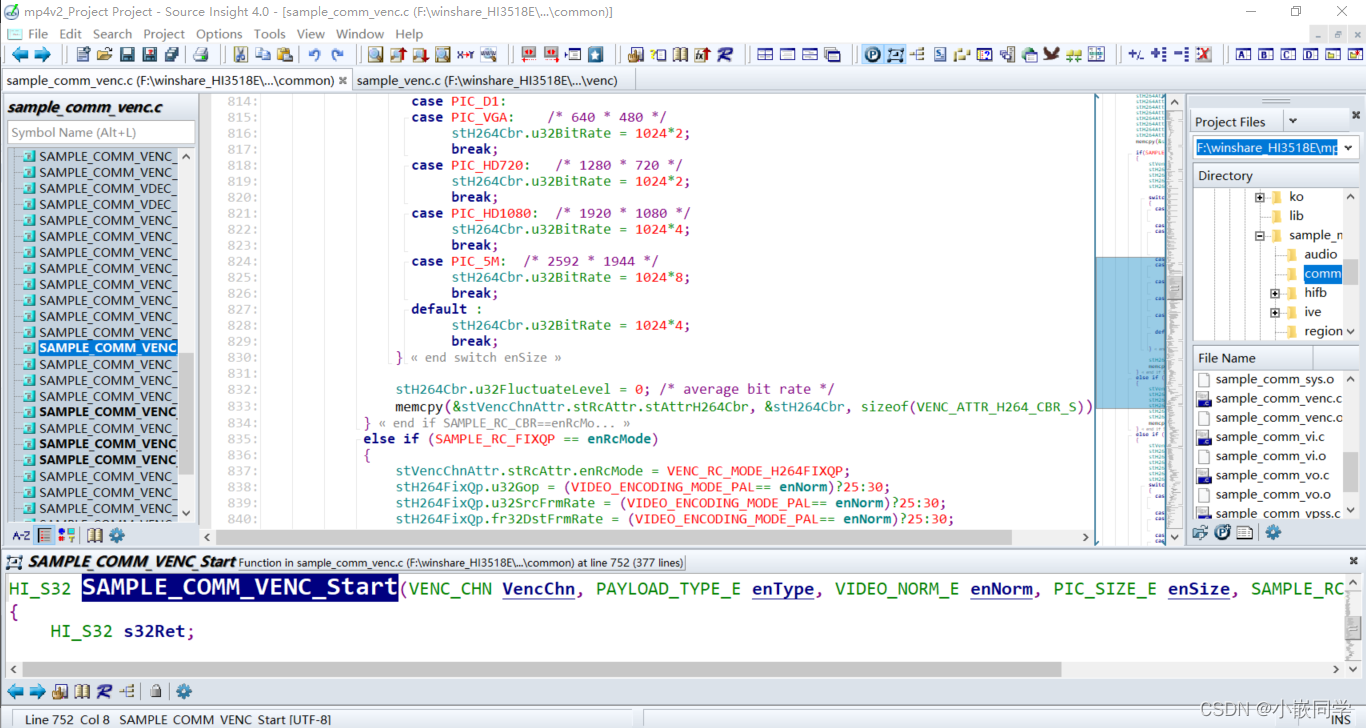

源码：即上边那个网盘链接，将mpp文件中的所有文件通过sourceinsight软件建立工程进行分析。
在这里插入图片描述
参考学习：https://blog.csdn.net/weixin_42462202/article/details/90108485

HI_S32 SAMPLE_COMM_VENC_MP4(VENC_STREAM_S *stStream)//该函数运行一次只负责将一帧数据打包
{
	static int nRecordFlag = 0x00;//这些static变量的值只有在第一次程序运行被初始化
	static int recording = 0x1;   //之后的每次调用，都会使用上次保留下来的值
	static int spsflag = 0;
	static int ppsflag = 0;
	static MP4TrackId video = 0;
	static MP4FileHandle hMP4File = NULL;

	static char recordfish = 0x1;

	int j = 0;
	int len = 0;
	char *pData = NULL;
	char isSyncSample = 0;

	if(recordfish == 0x00){
		return 0;
	}

	if(hMP4File == NULL){//第一次进入的时候
		hMP4File = MP4CreateEx("/usr/mmc/test.mp4",0, 1, 1, 0, 0, 0, 0);//创建一个mp4文件
		if (hMP4File == MP4_INVALID_FILE_HANDLE)	{
			printf("open file fialed.\n");
			return -1;
		}

		MP4SetTimeScale(hMP4File, 90000);//设置时间戳
	}

	//recording：表示正在记录，正在打包，一个序列由1sps+1pps+sei+1I帧+29P帧
	if(recording && stStream->u32Seq > 30){	//丢弃前30帧，也可以不丢弃，都是为了确保从I帧开始
		if(stStream->u32PackCount >= 3){//sps,pps,sei，从I帧开始编码，保证文件开始就能播放
			nRecordFlag = 1;
		}

		if(nRecordFlag){
			for(j = 0;j < stStream->u32PackCount;j++){
				len 	= stStream->pstPack[j].u32Len - stStream->pstPack[j].u32Offset;
				pData	= (stStream->pstPack[j].pu8Addr + stStream->pstPack[j].u32Offset);

				if(stStream->pstPack[j].DataType.enH264EType == H264E_NALU_SPS){
					if(spsflag == 0x00){
						spsflag = 0x1;
						//写sps
						printf("Write sps =================\n");

						//添加track，相当于添加一路流
						video = MP4AddH264VideoTrack(hMP4File, 90000, 90000 / 30, 1280, 720,
																pData[4+1], //sps[1] AVCProfileIndication
																pData[4+2], //sps[2] profile_compat
																pData[4+3], //sps[3] AVCLevelIndication
																3); // 4 bytes length before each NAL unit
							MP4SetVideoProfileLevel(hMP4File, 0x7F);//视频的级别
							MP4AddH264SequenceParameterSet(hMP4File, video, pData+4, len-4); //添加sps到mp4文件
					}

					continue;
				}

				if(stStream->pstPack[j].DataType.enH264EType == H264E_NALU_PPS){
					if(ppsflag == 0x00){
						ppsflag = 0x1;
						//添加pps
						printf("Write pps -------------------\n");
						MP4AddH264PictureParameterSet(hMP4File, video, pData+4, len-4);//添加pps到mp4文件
					}

					continue;
				}

				isSyncSample = (stStream->pstPack[j].DataType.enH264EType == H264E_NALU_ISLICE)	?  (1) : (0);
				pData[0] = (len - 4) >> 24;//构建网络字节序，减四，去掉了分隔符0001的长度
				pData[1] = (len - 4) >> 16;
				pData[2] = (len - 4) >> 8;
				pData[3] = len - 4;

				printf("Write date type = %d  isSyncSample = %d\n",stStream->pstPack[j].DataType.enH264EType,isSyncSample);

				MP4WriteSample(hMP4File, video, pData, len , MP4_INVALID_DURATION, 0, isSyncSample);//写入nalu


			}
		}
	}

	if((recording && stStream->u32Seq > 900)){//控制文件时长
		recording = 0x00;
		printf("Close mp4 file\n");
		MP4Close(hMP4File, 0);//关闭mp4文件，在写入mp4文件后必须调用此函数，不然mp4文件会损坏
		hMP4File = NULL;
		video = 0;
		recordfish = 0x00;
	}

}

五、mp4v2结合MP4Info学习分析

1、思路

(1)修改MP4打包源码，用MP4Info查看录制的MP4细节

(2)再深度：修改mp4v2源码中细节，编译执行，再打包MP4视频查看分析

2、实践1：去掉sps

通过测试，去掉sps后的视频VLC播放器以及其他影视播放器（腾讯等），均无法播放。

3、实践2：去掉pps

通过测试，去掉pps后的视频VLC播放器以及其他影视播放器（腾讯等），均无法播放。
在这里插入图片描述
图中自上而下依次是完整MP4视频，去掉sps，去掉pps。

六、添加网络telnet调试

1、为什么添加telnet调试

(1)嵌入式linux系统的用户界面就是commandline，本质上由busybox提供

(2)busybox的命令行只有1个，一旦前台被占用就无法做其他操作

(3)解决方案有2个：一个是建立多个commandline，一个是开放其他用户界面。

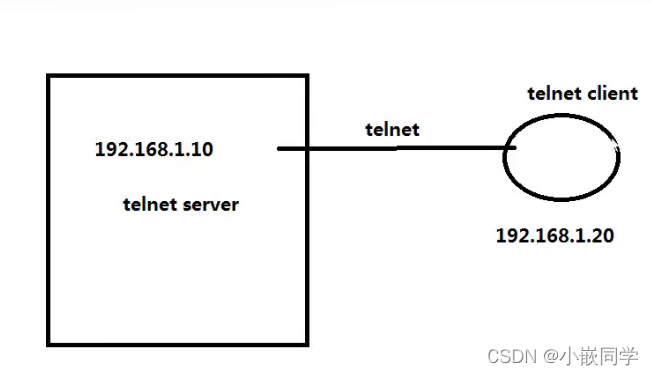

2、telnet调试的原理

在这里插入图片描述

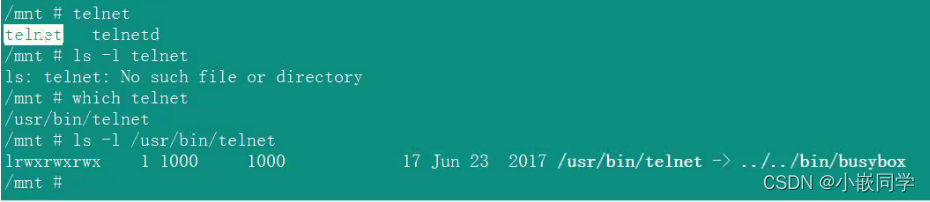

(1)在开发板中提前运行telnetd(这个软件在海思提供的系统中已经自带了)

telnet：客户端程序，是开发板远程登陆别的服务器使用的
telnetd：服务器程序，是一个守护进程，是其他客户端登陆开发板使用的

(2)远程通过telnet的client连接server，构建一个用户界面

(3)这是非常传统典型的远程登录的方式···其实用过的

3、在HI3518E开发板上telnet远程登录调试实战

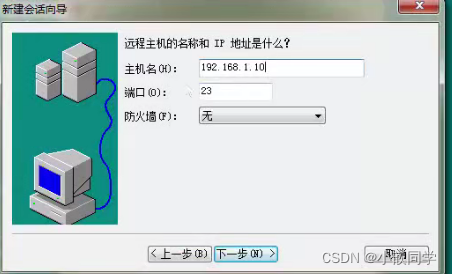

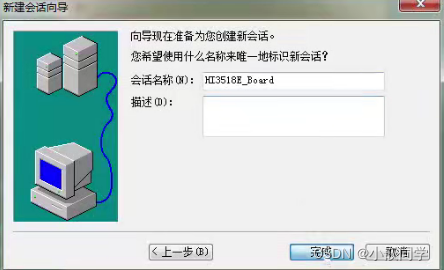

(1)命令行执行 telnetd &，然后Windows打开SecureCRT(其他具有相同功能的软件也可，如MobaXterm)配置SSH至192.168.1.10，即开发板网口
在这里插入图片描述

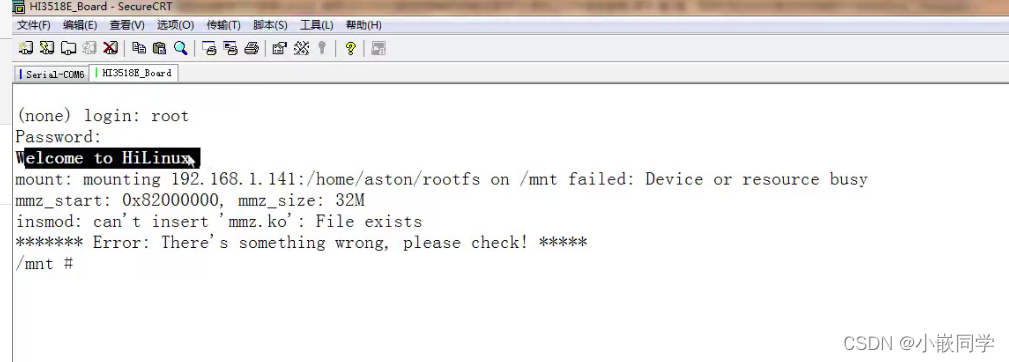

(2)在CRT界面输入：

用户名ssid：root
password：因为我的开发板没有设置密码,直接回车，进入

在这里插入图片描述

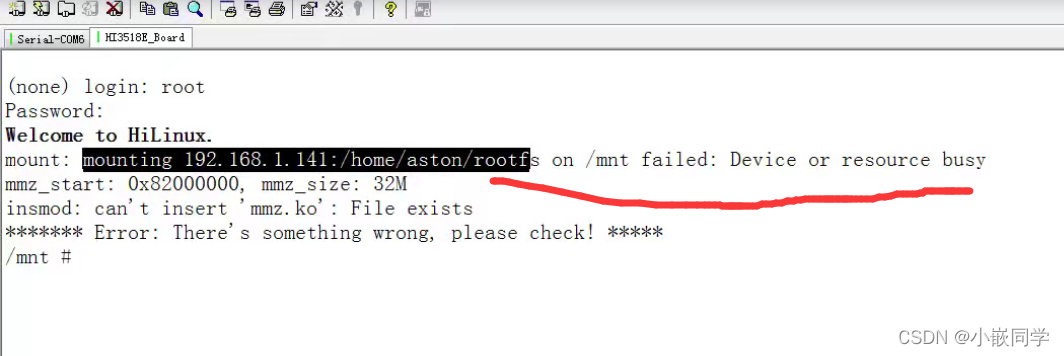

(3)问题：若遇到不断重启，将etc/profile 中的加载项移至/etc/init.d中的rcS文件中。这是因为因为开启telnet服务会多次加载profile（挂载上一次后无法再次挂载）

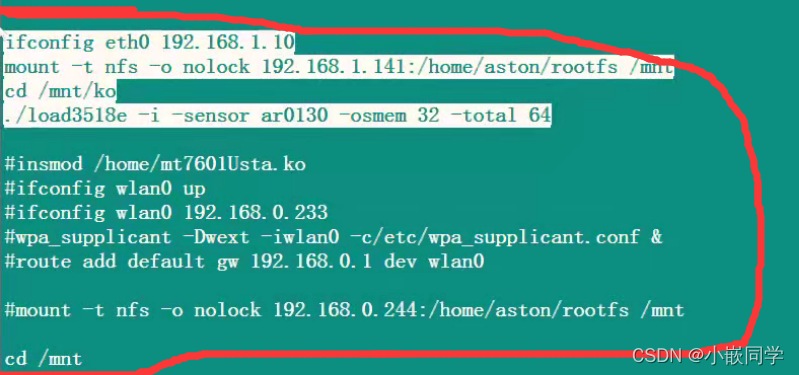

profile文件:

可以将这些内容移至/etc/init.d中的rcS文件中。

(4)可以将telnetd &加入rcS中开机默认加载

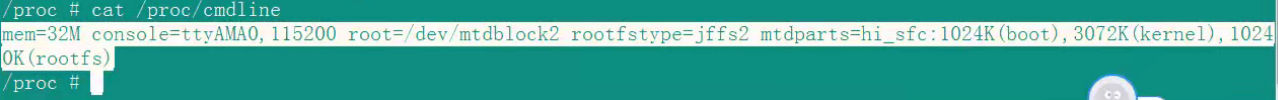

七、海思proc文件系统调试接口(现在大部分被sys文件系统取代了)

1、proc文件系统的原理

参考学习：
https://www.cnblogs.com/lidabo/p/5628020.html
https://blog.csdn.net/weixin_29202687/article/details/116963940
在这里插入图片描述

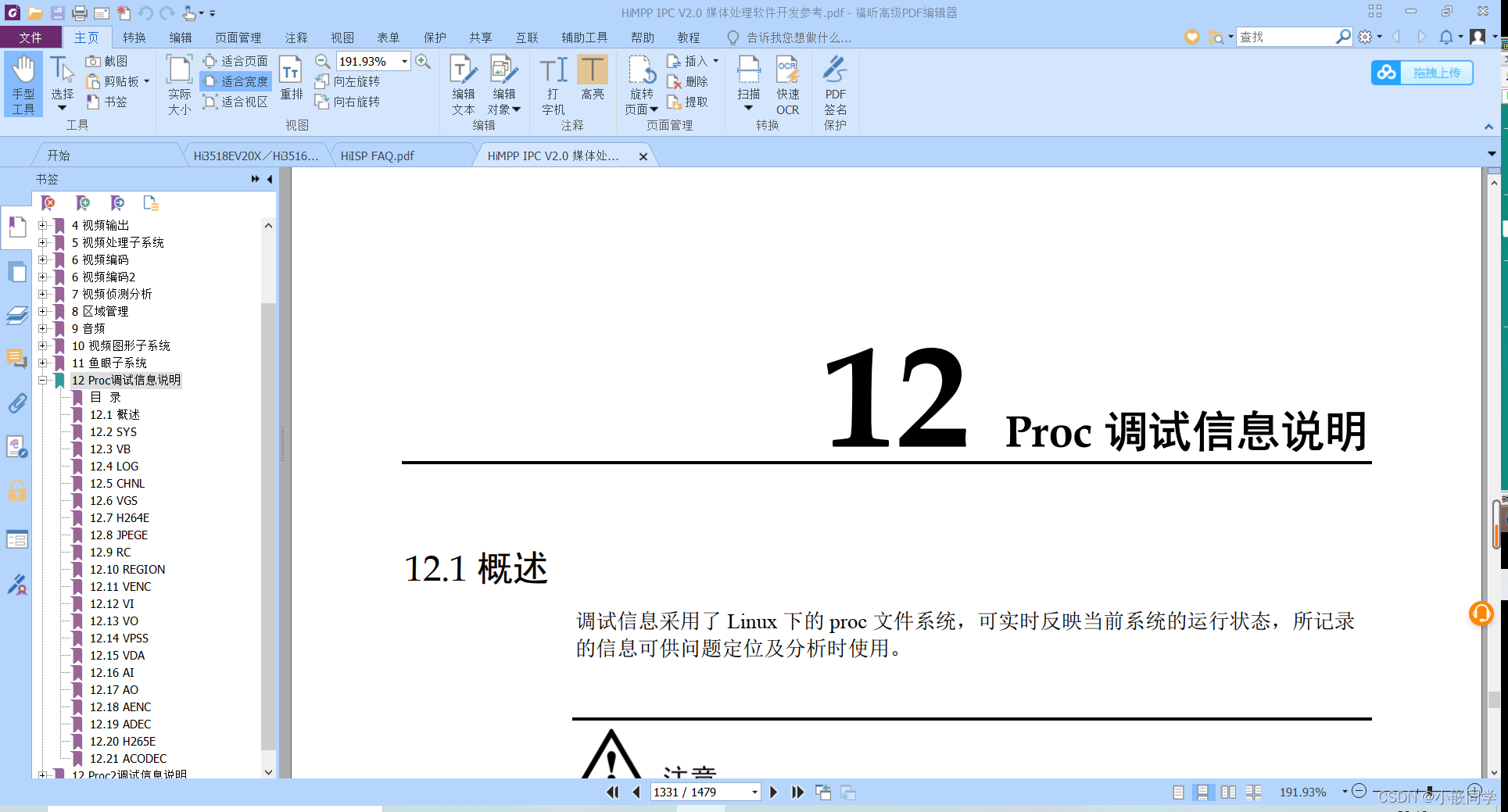

2、海思proc文件系统调试的文档说明

链接：https://pan.baidu.com/s/1zDDRvTl3gx4GhHE4kgx-zA
提取码：pfp8
--来自百度网盘超级会员V5的分享

在这里插入图片描述

3、额外提供的调试经验文档

链接：https://pan.baidu.com/s/1Eu3LmkO3-y3YDsEARnikbw
提取码：oifi
--来自百度网盘超级会员V5的分享

注：本文章参考了《朱老师物联网大讲堂》课程笔记，并结合了自己的实际开发经历以及网上他人的技术文章，综合整理得到。如有侵权，联系删除！水平有限，欢迎各位在评论区交流。
