2020-12-08 单臂和多臂路由

什么是单臂路由和多臂路由

它俩实现的功能基本上是一样的，都是为了实现不同vlan之间的通信

我们都知道，处于不同vlan之间的客户机之间，一般来说是不同通信的。因为vlan的出现本来就是为了隔绝广播域，提高网络通信的效率，节省带宽资源。但是，随之而来的一个问题就是，如果我想实现不同vlan之间的通信了，怎么办呢？这时候单臂路由和多臂路由就出现了。本质上来讲，它俩并没有太大的区别，单臂使用的是虚拟的接口来配置IP地址，多臂使用的是两个及以上的物理接口来配置不同网段的IP地址。

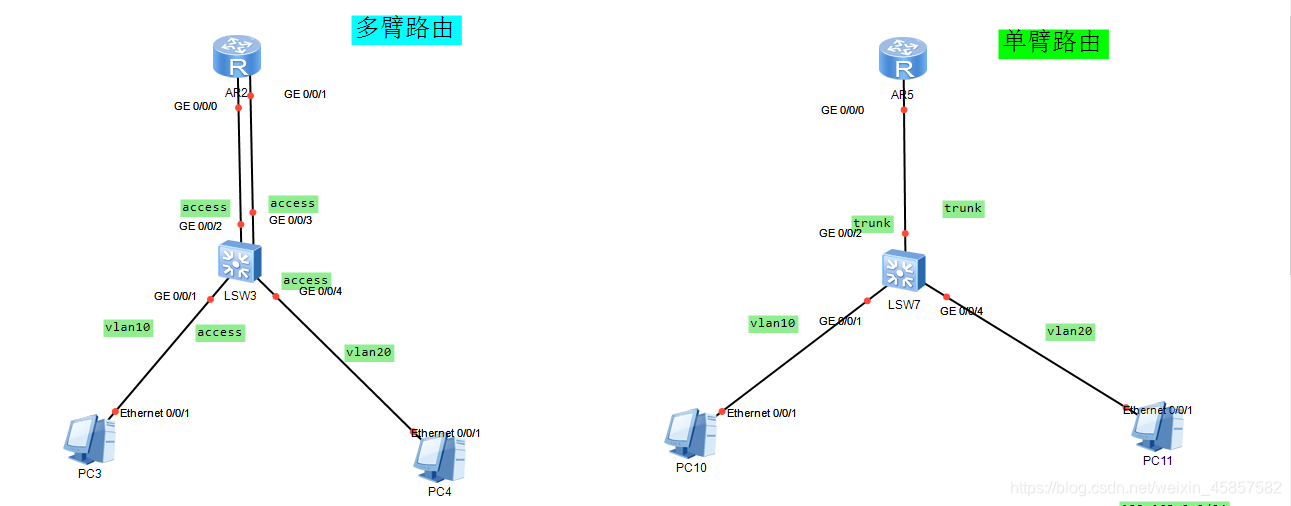

下面呈现一下，单臂和多臂的一个简单的效果图。

多臂路由的配置和数据发送过程

首先，要实现不同vlan之间的通信，两台客户机必须得在不同得网段里面，要不然单臂或者多臂就没有意义。然后让两个主机处于不同的vlan里面，交换机的四个接口都设置成access模式。最后为两个客户机配置各自的IP地址和网关。这样，就实现了最简单的一个环境配置。

下面再来看看数据是如何发送以及怎么变化的。
1：pc1数据进入access接口时，会给该数据帧添加一个带有vlan10的标签，从另一个access接口出去时，access接口会脱掉该数据的标签。
2：该数据帧的vlan10标签被脱掉之后，进入路由器，寻找该数据帧的目的IP地址，然后将数据帧从另一个物理接口发出去。
3：在
