操作系统内核实验——第二节环境配置

一、实验目的
配置环境和工具，学习启动加载内核流程，学习编写代码运行。

二、实验环境
Vmware Pro 15.5
Centos 6

三、实验内容
设置共享目录

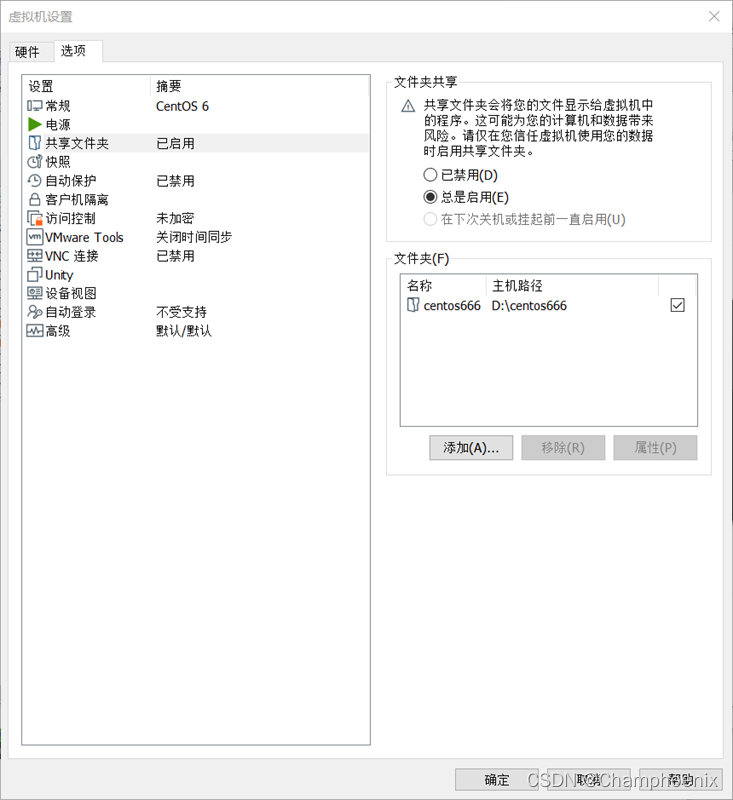

（1）指定一个 windows 系统上的文件目录

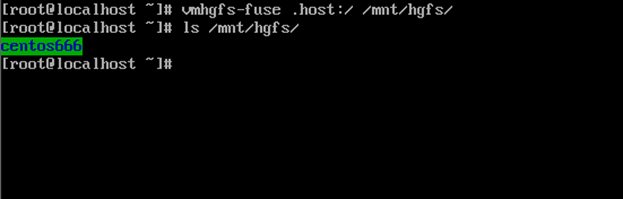

（2）挂载目录，可以显示共享的目录：

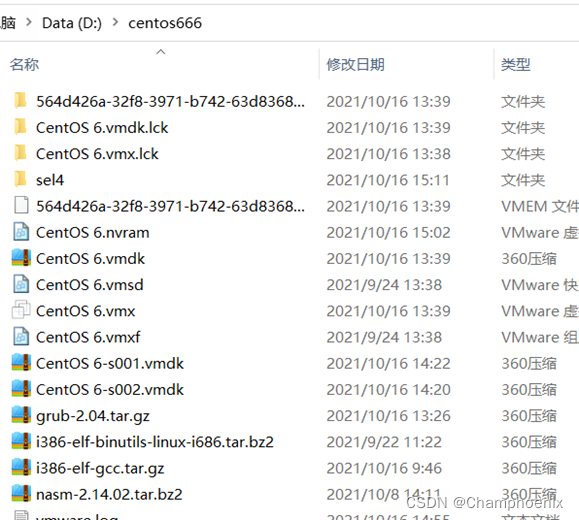

（3）拷贝压缩包到共享目录下面， 在 windows 可以看到：

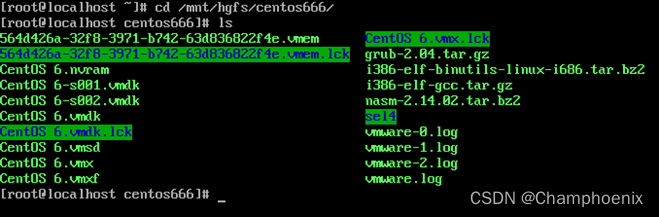

（4）在 Centos 可以看到：

拷贝压缩包到/root/目录下：

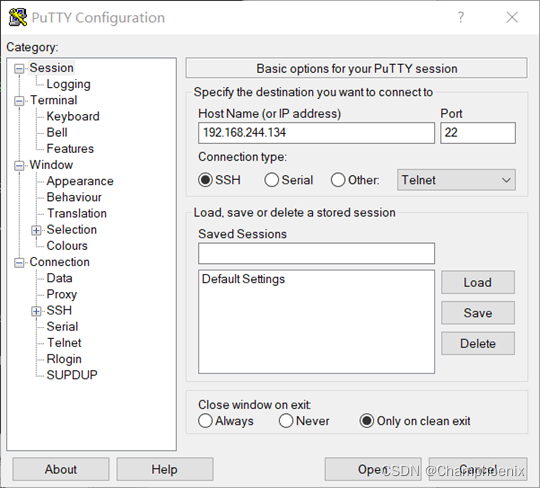

下面先利用远程连接工具PuTTY连接虚拟机，这样可以远程操作。

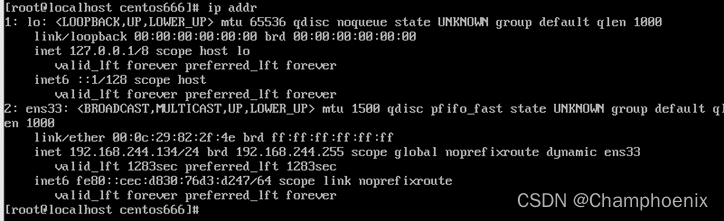

首先获取虚拟机地址，ip addr

在PuTTY上操作


连接成功。

下面首先处理nasm
切换到 root 目录，cd /root/解压指定文件，并编译。

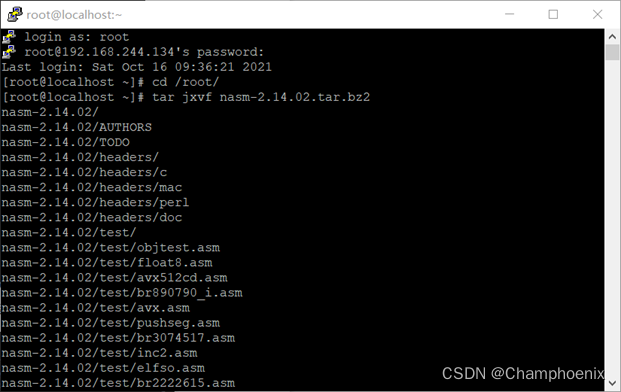

用指令 tar jxvf nasm-2.14.02.tar.bz2 解压；

编译 nasm 编译器，建议切换到 root 用户编译和安装，可以避免权限设置问题。

找到 nasm-2.14.02 目录，cd nasm-2.14.02

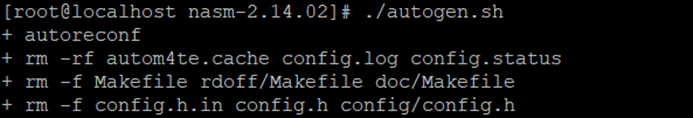

运行脚本：./autogen.sh

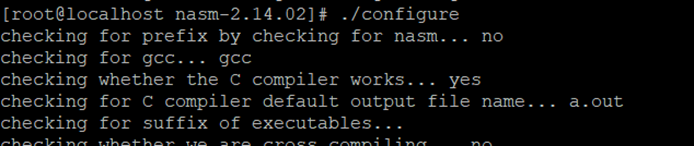

./configure

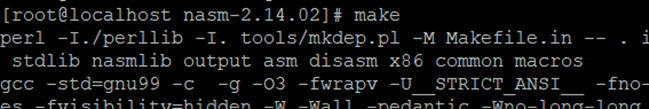

编译 make

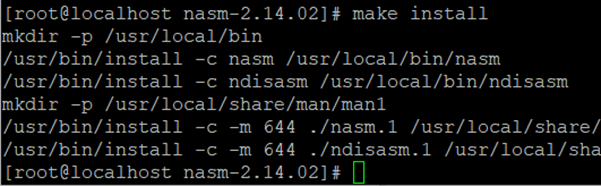

安装 make install

查看安装成功

处理gcc相关
设置环境变量，在文件/etc/profile，建议切换到 root 用户编译和安装，可 以避免权限设置问题。

cd /root/ 切换目录

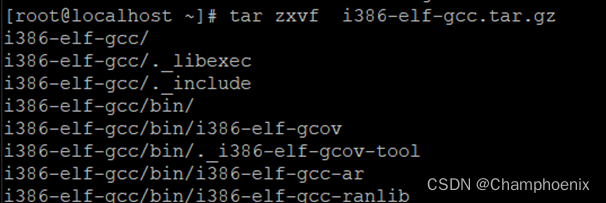

解压 i386-elf-gcc 编译器：tar zxvf i386-elf-gcc.tar.gz

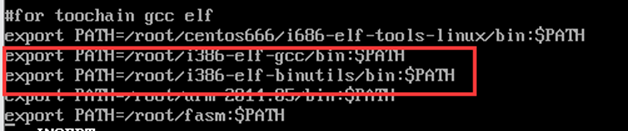

将 bin 目录添加到环境变量 PATH 中：vi /etc/profile
输入i进入编辑模式，添加语句
export PATH=/root/i386-elf-gcc/bin:$PATH

Esc 键退出编辑
:wq 保存并退出

生效命令：source /etc/profile

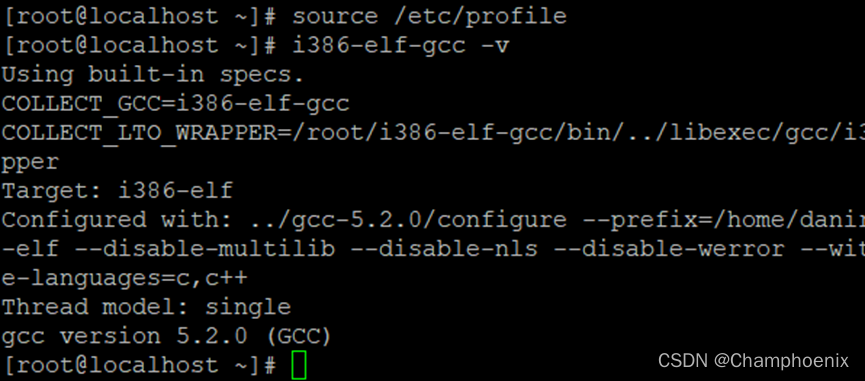

输入命令检验是否成功：i386-elf-gcc -v

处理i386-elf-binutils-linux-i686
同理解压 i386-elf-binutils-linux-i686.tar.bz2

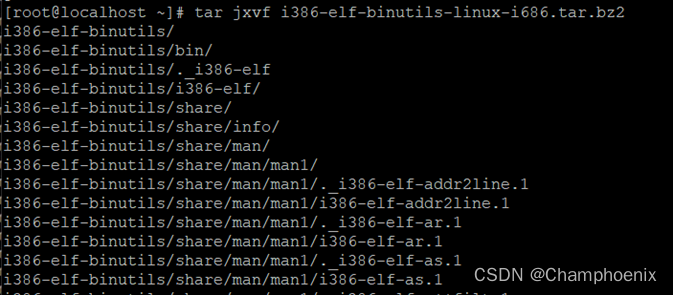

tar jxvf i386-elf-binutils-linux-i686.tar.bz2

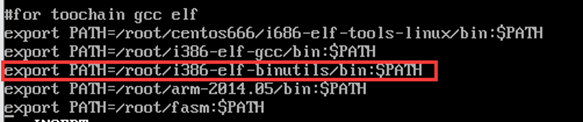

设置环境变量：vi /etc/profile
输入 i 进入编辑模式
添加语句：export PATH=/root/i386-elf-binutils/bin:$PATH
Esc 退出编辑
:wq 保存并退出

输入生效命令：source /etc/profile

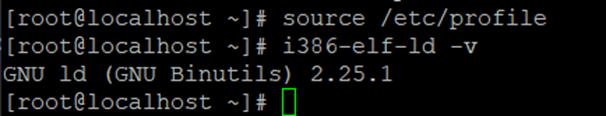

输入命令检验是否成功：i386-elf-ld -v

下面是Grub安装

解压 grub 压缩包：tar zxvf grub-2.04.tar.gz
切换目录：cd grub-2.04

配置路径：./configure

编译：make

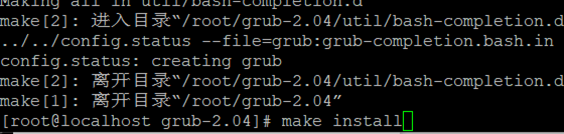

安装：make install

查看安装成功：grub-mkrescue -v

安装 xorriso
yum install xorriso

进入 2st 目录：cd /mnt/hgfs/centos666/sel4/kernelclass/2st

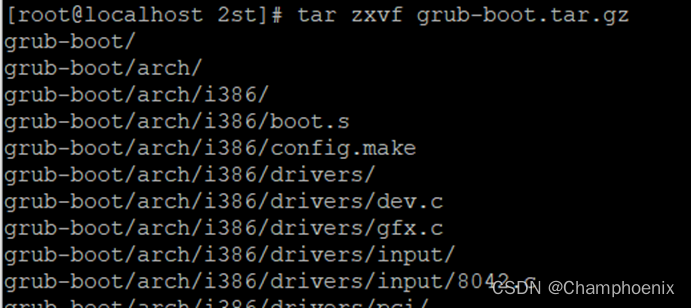

解压文件：tar zxvf grub-boot.tar.gz

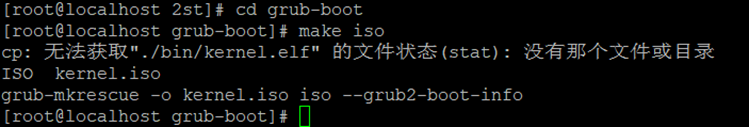

进入目录生成 iso 镜像：cd grub-boot
make iso

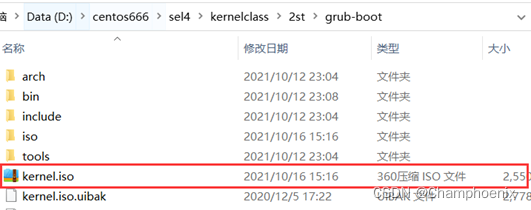

在 Windows 目录下可以看到生成了镜像

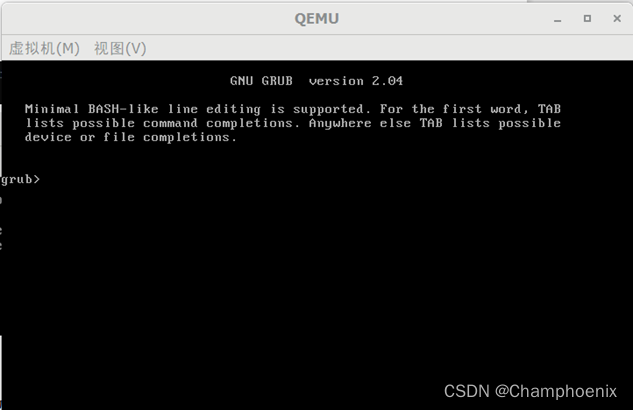

命令行启动镜像进入 grub 界面

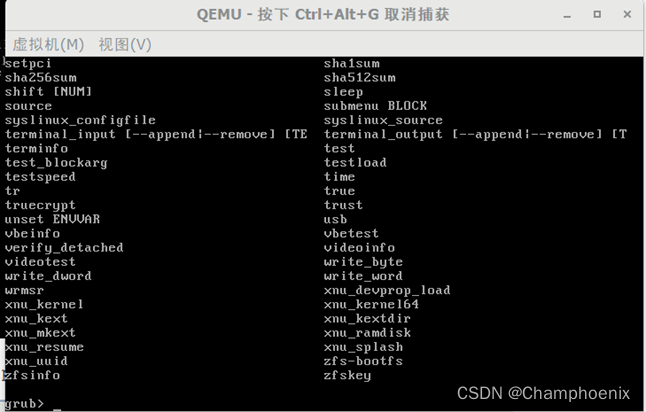

查看可用的命令：help

裸机启动
编译第一个汇编程序来裸机启动。
编译，在 centos666\sel4\kernelclass\2st 目录下运行：
nasm -f bin boot_ sect_ simple.asm -o boot_ sect_ simple.bin

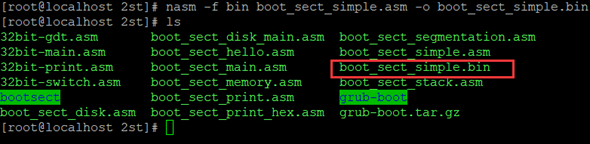

之后用 ls 指令可以看见多了 boot_sect_simple.bin 文件，可知编译成功

Windows 下命令行输入：

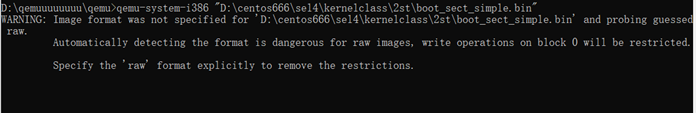

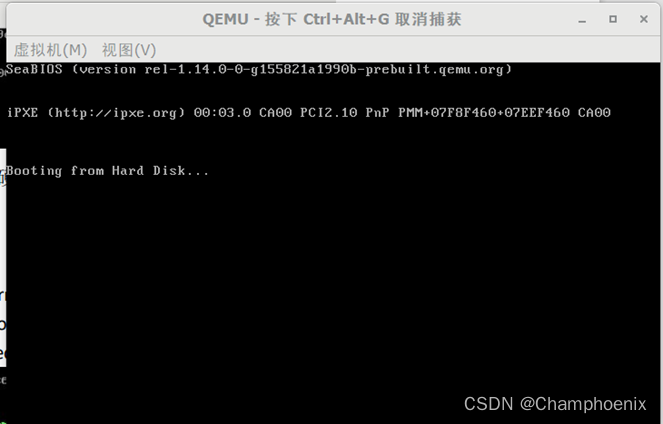

qemu-system-i386 “D:\centos666\sel4\kernelclass\2st\boot_sect_simple.bin”


也就是说：boot_sect_simple.bin 是一个硬盘。

1.1 打印
mov ah , 0x0e ; ah 中写入 0x0e，代表 scrolling teletype BIOS routine，可以在屏幕输出字符 int 0x10; 调入软中断，BIOS 显示功能 int 是中断指令，后面是中断的数字。

1.1.1 常量
编译，在 centos666\sel4\kernelclass\2st 目录下运行：

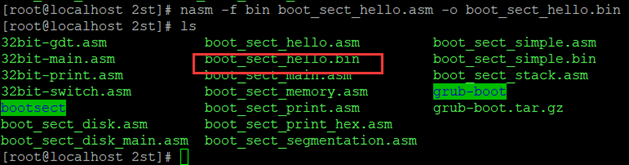

nasm -f bin boot_ sect_hello.asm -o boot_ sect_ hello.bin
之后用 ls 指令可以看见多了 boot_sect_hello.bin 文件，可知编译成功

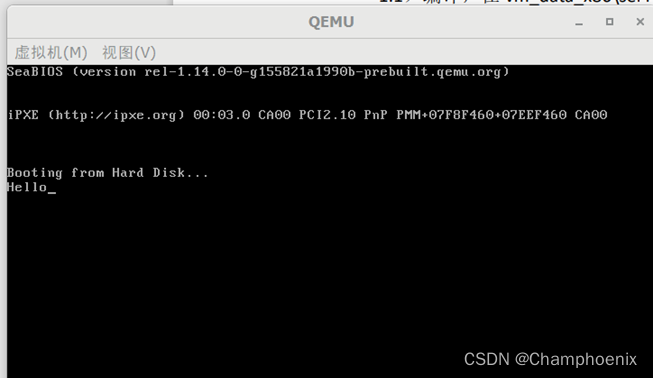

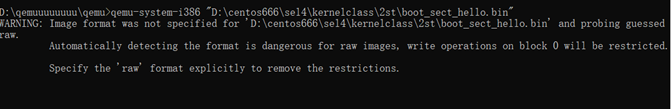

Windows 下命令行输入：
qemu-system-i386
“D:\centos666\sel4\kernelclass\2st\boot_sect_hello.bin”


1.1.2 指针
编译，在 centos666\sel4\kernelclass\2st 目录下运行：

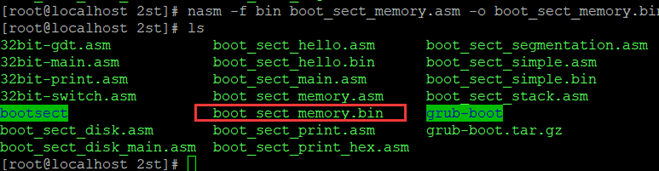

nasm -f bin boot_ sect_memory.asm -o boot_ sect_ memory.bin
之后用 ls 指令可以看见多了 boot_sect_memory.bin 文件，可知编译成功

Windows 下命令行输入：
qemu-system-i386
“D:\centos666\sel4\kernelclass\2st\boot_sect_memory.bin”


提示：当前代码结构，数据段 the_secret 偏移位置在 ox2d。

1.1.3 堆栈
编译，在 centos666\sel4\kernelclass\2st 目录下运行：

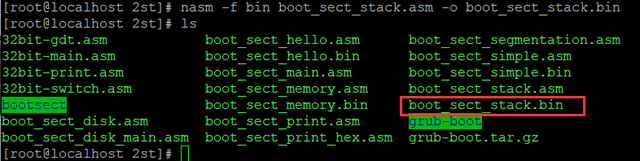

nasm -f bin boot_ sect_stack.asm -o boot_ sect_ stack.bin
之后用 ls 指令可以看见多了 boot_sect_stack.bin 文件，可知编译成功

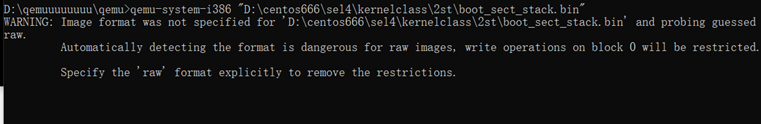

Windows 下命令行输入：
qemu-system-i386
“D:\centos666\sel4\kernelclass\2st\boot_sect_stack.bin”


1.1.4 函数调用
编译，在 centos666\sel4\kernelclass\2st 目录下运行：

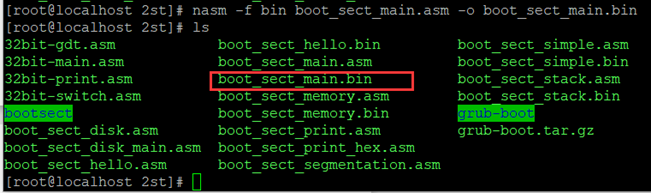

nasm -f bin boot_ sect_main.asm -o boot_ sect_ main.bin
之后用 ls 指令可以看见多了 boot_sect_main.bin 文件，可知编译成功

Windows 下命令行输入：

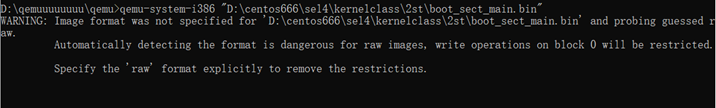

qemu-system-i386 “D:\centos666\sel4\kernelclass\2st\boot_sect_main.bin”


注意：[org 0x7c00];这是全局偏移声明，bx 不需要每次都加 0x7c00 偏移了。

1.1.5 段
编译，在 centos666\sel4\kernelclass\2st 目录下运行：
nasm -f bin boot_ sect_segmentation.asm -o boot_sect_segmentation.bin
之后用 ls 指令可以看见多了 boot_sect_segmentation.bin 文件，可知编译成功

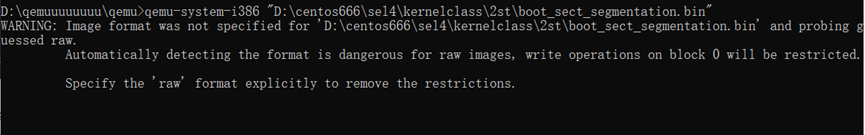

Windows 下命令行输入：
qemu-system-i386
“D:\centos666\sel4\kernelclass\2st\boot_sect_segmentation.bin”

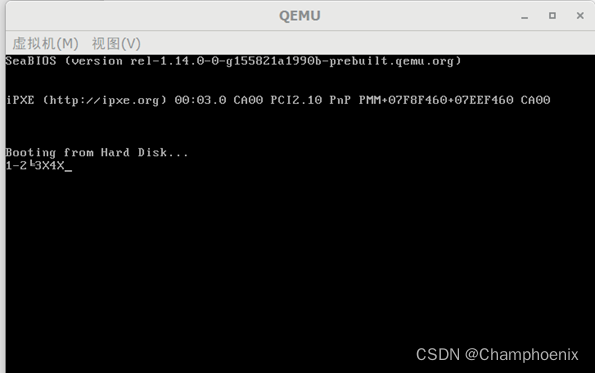

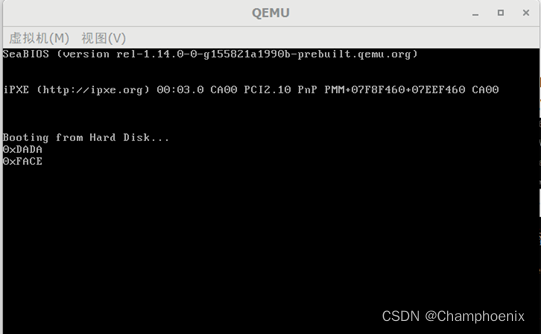

1.1.6 磁盘/硬盘
“boot_sect_main.asm”准备磁盘读取的参数并调用“disk_load”。
编译，在 centos666\sel4\kernelclass\2st 目录下运行：

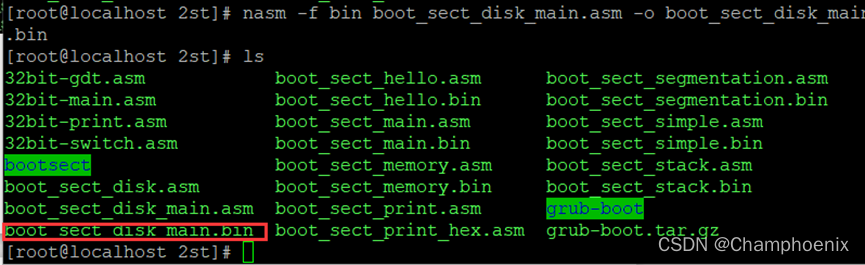

nasm -f bin boot_ sect_disk_main.asm -o boot_ sect_ disk_main.bin
之后用 ls 指令可以看见多了 boot_sect_disk_main.bin 文件，可知编译成功。

Windows 下命令行输入：
qemu-system-i386
“D:\centos666\sel4\kernelclass\2st\boot_sect_disk_main.bin”


1.2 32位保护模式
gcc工具链配置
vi /etc/profile

存盘退出之后：
source /etc/profile
使环境变量在当前命令窗口生效

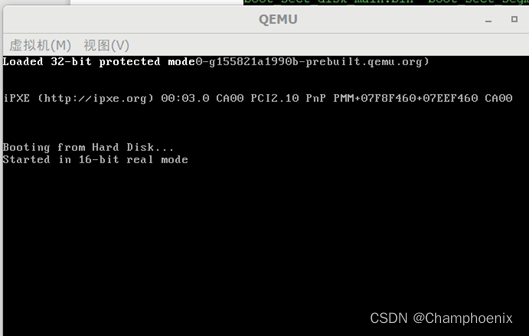

1.2.1 模式切换
编译，在 centos666\sel4\kernelclass\2st 目录下运行：

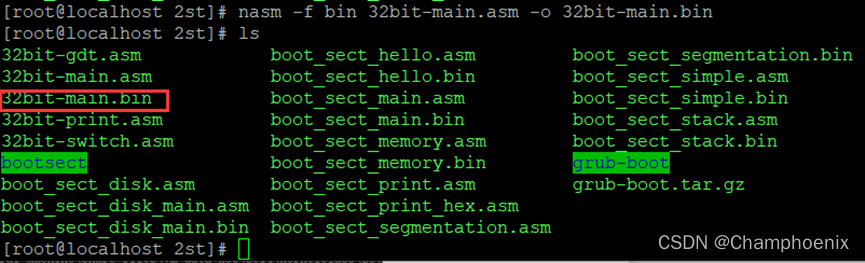

nasm -f bin 32bit-main.asm -o 32bit-main.bin
之后用 ls 指令可以看见多了 32bit-main.bin文件，可知编译成功

Windows 下命令行输入：
qemu-system-i386 -hda
“D:\centos666\sel4\kernelclass\2st\32bit-main.bin”


1.2.2 内核引导
编译，在 centos666\sel4\kernelclass\2st\bootsect 目录下运行：

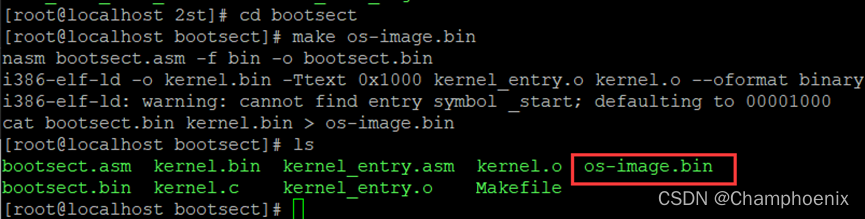

make os-image.bin
之后用 ls 指令可以看见多了 os-image.bin文件，可知编译成功

Windows 下命令行输入：

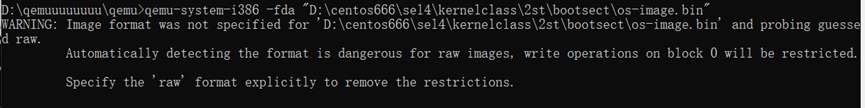

qemu-system-i386 -fda
“D:\centos666\sel4\kernelclass\2st\bootsect\os-image.bin”

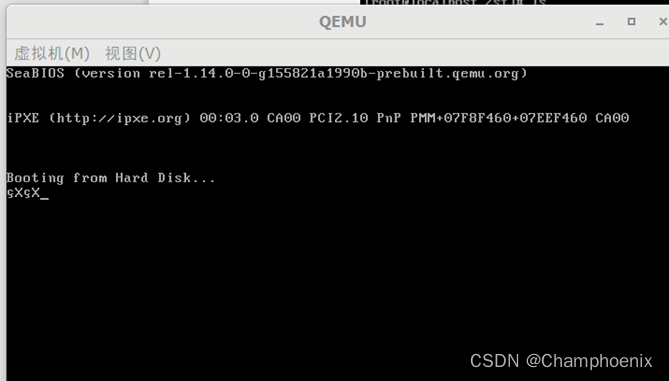

注意左上角的 X 字样。这说明内核加载成功。

作业：
1 画一个裸机启动加载内核的流程图。

2 设计一个启动内核后的运行代码，比如打印 hello world

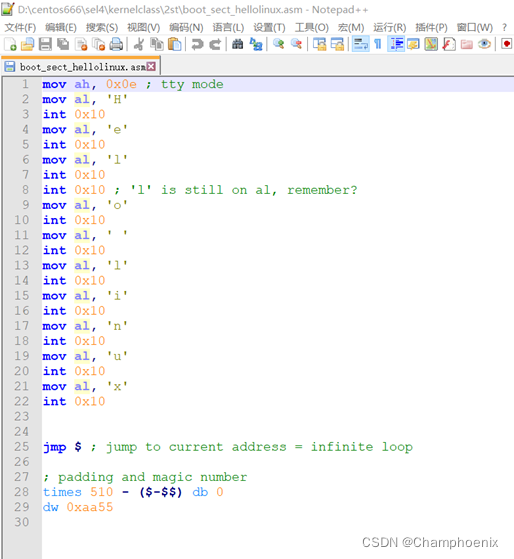

Centos666\sel4\kernelclass\2st 目录下新建 boot_ sect_hellolinux.asm

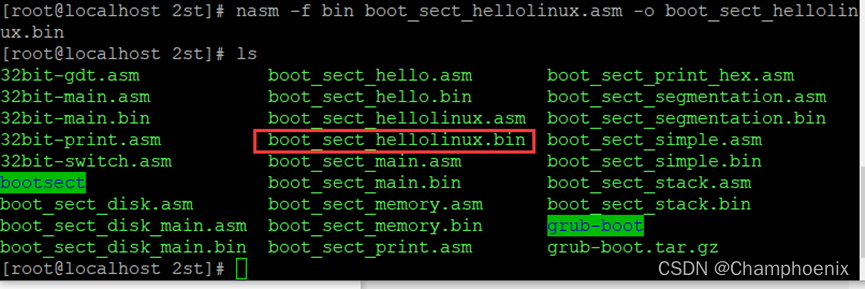

在 centos666\sel4\kernelclass\2st 目录下运行：
nasm -f bin boot_ sect_helloworld.asm -o boot_ sect_ helloworld.bin
之后用 ls 指令可以看见多了 boot_sect_hellolinux.bin 文件，可知编译成功

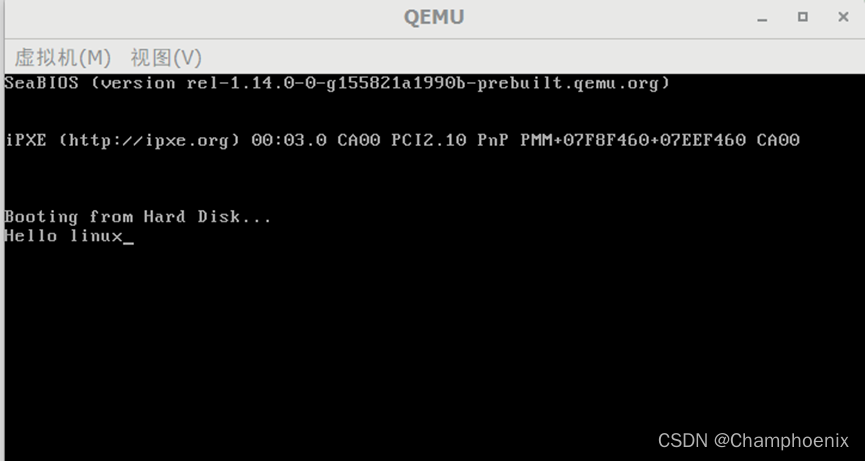

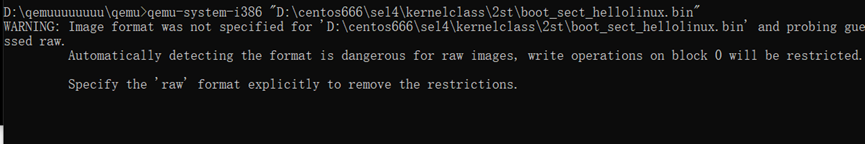

Windows 下命令行输入：
qemu-system-i386
“D:\centos666\sel4\kernelclass\2st\boot_sect_helloworld.bin”

注意事项：

1. 重启虚拟机时共享文件夹，需要重新挂载目录
   vmhgfs-fuse .host:/ /mnt/hgfs/
